TBL 1300 - Relieuse OLYMPIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plastifieuse-thermorelieuse combo (TBL 1300)
Marque	Olympia
Dimensions (L x P x H)	435 x 115 x 225 mm
Poids	2 kg
Alimentation	230 V, 50 Hz, 1,45 A, max. 320 W
Largeur de plastification max.	320 mm
Épaisseur max. des documents à plastifier	0,6 mm
Épaisseur de film recommandée	75 à 125 microns
Vitesse de plastification	250 mm/min
Plastification à froid	Oui
Plastification à chaud	Oui, préchauffage 3 à 5 min
Largeur de reliure max.	335 mm (format A4)
Capacité de reliure max.	200 feuilles (70 g/m²) ou chemise ≤ 20 mm
Temps de reliure	Environ 1 minute
Temps de refroidissement recommandé	Au moins 10 minutes
Fonctions de sécurité	Arrêt automatique après 90 min (Auto-off), protection thermique, poussoir de libération de bourrage
Indicateurs LED	Marche/arrêt (rouge), plastification (vert/froid, rouge/chaud), thermoreliure (rouge clignotant/préchauffage, vert fixe/prêt)
Accessoires inclus	Support amovible pour refroidissement
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide et savon doux ; nettoyer les rouleaux avec une feuille de papier pliée
Réparabilité	Réparations uniquement par du personnel qualifié ; contacter le service après-vente
Garantie	Retourner l'appareil dans son emballage d'origine avec le ticket de caisse au point de vente

FOIRE AUX QUESTIONS - TBL 1300 OLYMPIA

Comment utiliser la plastification à froid ?

Assurez-vous que l'appareil est allumé. Appuyez sur la touche plastification jusqu'à ce que la LED soit verte fixe. Utilisez uniquement des films de plastification à froid. Introduisez le document dans la pochette avec une marge de 3 à 5 mm, côté fermé en premier, dans la fente d'introduction.

Comment utiliser la plastification à chaud ?

Allumez l'appareil. Appuyez sur la touche plastification jusqu'à ce que la LED devienne rouge. Attendez le préchauffage (3 à 5 min) jusqu'à ce que la LED rouge soit fixe. Utilisez des films de plastification à chaud. Introduisez la pochette côté fermé en premier. Le film sortant est chaud, manipulez avec précaution.

Comment effectuer une thermoreliure ?

Allumez l'appareil et appuyez sur la touche préchauffage. Attendez que la LED thermoreliure devienne verte fixe (prêt). Insérez les feuilles dans une chemise de reliure appropriée. Retirez le support de refroidissement, introduisez la chemise côté fermé vers le bas dans la fente. Appuyez sur la touche thermoreliure. La reliure dure environ 1 minute. Laissez refroidir la chemise au moins 10 minutes sur le support.

Que faire en cas de bourrage du film ?

Éteignez l'appareil. Déplacez le poussoir de libération de bourrage (JAM RELEASE) complètement vers la droite. Tirez fermement le film hors de la fente d'introduction. Replacez le poussoir à gauche. Nettoyez les rouleaux avec une feuille de papier pliée.

Pourquoi le film de plastification n'est-il pas transparent ?

La température de plastification était insuffisante. Passez à nouveau le même film dans l'appareil pour améliorer le résultat. Assurez-vous d'utiliser le mode de plastification adapté (chaud ou froid).

La reliure est défectueuse ou les feuilles se détachent. Pourquoi ?

Soit la capacité maximale de reliure (200 feuilles ou chemise ≤ 20 mm) est dépassée, soit le temps de refroidissement est trop court. Respectez la capacité et laissez la chemise refroidir au moins 10 minutes sur le support.

L'appareil s'éteint automatiquement pendant l'utilisation. Que faire ?

La protection thermique peut avoir déclenché l'arrêt. Attendez environ 30 minutes pour que l'appareil refroidisse, puis réessayez. Si le problème persiste, contactez le service après-vente.

Quels films utiliser pour la plastification à chaud ?

Utilisez uniquement des films de plastification à chaud d'une épaisseur de 75 à 125 microns. N'utilisez pas de films prévus pour la plastification à froid, car cela endommagerait l'appareil et le document.

Comment nettoyer les rouleaux de transport ?

Allumez l'appareil en mode plastification à chaud et attendez que la LED rouge soit fixe. Introduisez une feuille de papier pliée dans la fente d'introduction. Répétez avec une nouvelle feuille jusqu'à ce qu'il n'y ait plus de résidus.

L'appareil ne s'allume pas. Que vérifier ?

Vérifiez que la fiche secteur est correctement enfoncée dans la prise et que l'appareil est allumé (appuyez sur la touche marche/arrêt). Si la LED POWER ne s'allume pas, la fiche ou le cordon peut être endommagé. Contactez le service après-vente.

MODE D'EMPLOI TBL 1300 OLYMPIA

Mode d'emploi ....30

Manuale d'uso ....44

Plastifieuse-thermorelieuse

Mode d'emploi

[FRANÇAIS]

11.2011

1 Consignes de sécurité importantes....32

1.1 Consignes de sécurité relatives à la plastifieuse 32
1.2 Consignes de sécurité relatives à la thermorelieuse .... 33

2 Exclusion de la garantie 33

3 Utilisation conforme à son usage 33
4 Éléments de manipulation 34

4.1 Éléments de manipulation situés sur l'appareil....34
4.2 Touches de fonction et éléments d'affichage.... 35

5 Mise en service....35

5 Mise en service....35

6 Manipulation 36

6.1 Allumer/Éteindre l'appareil 36
6.2 Plastifieuse 36

6.2.1 Plastification à froid....36
6.2.2 Plastification à chaud 37
6.2.3 Éliminer un bourrage.... 38

6.3 Thermorelieuse 38

7 Nettoyage & entretien....39

7.1 Nettoyer l'appareil de l'extérieur....39
7.2 Nettoyer les rouleaux de transport....40

8 Traitement de problèmes ....40
9 Données techniques....41
10 Remarque concernant l'élimination .... 43
11 Garantie....43

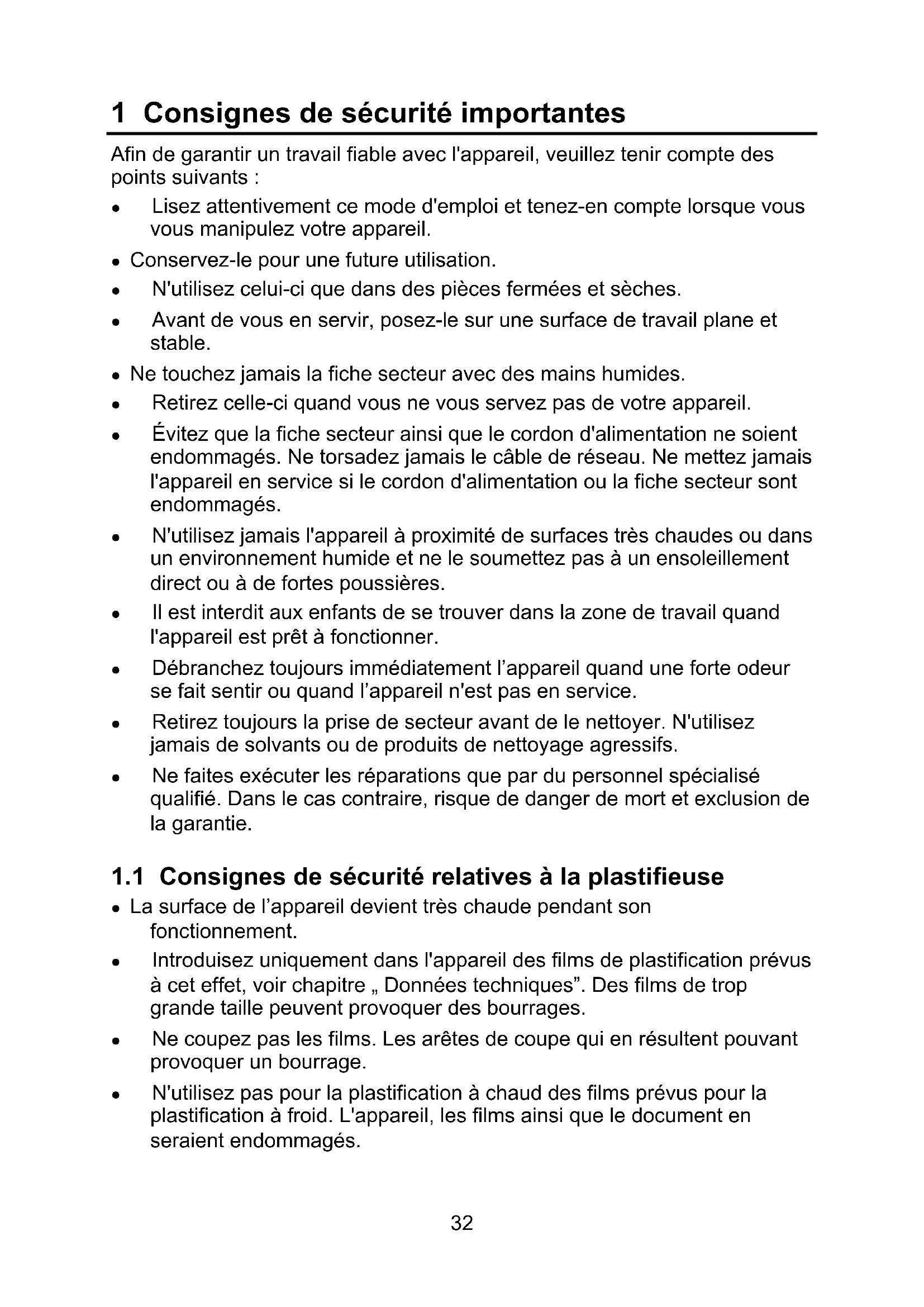

Afin de garantir un travail fiable avec l'appareil, veuillez tenir compte des points suivants :

• Lisez attentivement ce mode d'emploi et tenez-en compte lorsque vous vous manipulez votre appareil.
• Conservez-le pour une future utilisation.

• N'utilisez celui-ci que dans des pièces fermées et sèches.

- Avant de vous en servir, posez-le sur une surface de travail plane et stable.

- Ne touchez jamais la fiche secteur avec des mains humides.

• Retirez celle-ci quand vous ne vous servez pas de votre appareil.

- Évitez que la fiche secteur ainsi que le cordon d'alimentation ne soient endommagés. Ne torsadez jamais le câble de réseau. Ne mettez jamais l'appareil en service si le cordon d'alimentation ou la fiche secteur sont endommagés.

- N'utilisez jamais l'appareil à proximité de surfaces très chaudes ou dans un environnement humide et ne le soumettez pas à un ensoleillement direct ou à de fortes poussières.

- Il est interdit aux enfants de se trouver dans la zone de travail quand l'appareil est prêt à fonctionner.

- Débranchez toujours immédiatement l'appareil quand une forte odeur se fait sentir ou quand l'appareil n'est pas en service.

- Retirez toujours la prise de secteur avant de le nettoyer. N'utilisez jamais de solvants ou de produits de nettoyage agressifs.

- Ne faites exécuter les réparations que par du personnel spécialisé qualifié. Dans le cas contraire, risque de danger de mort et exclusion de la garantie.

1.1 Consignes de sécurité relatives à la plastifieuse

- La surface de l'appareil devient très chaude pendant son fonctionnement.

- Introduisez uniquement dans l'appareil des films de plastification prévus à cet effet, voir chapitre „Données techniques”. Des films de trop grande taille peuvent provoquer des bourrages.

- Ne coupez pas les films. Les arêtes de coupe qui en résultent pouvant provoquer un bourrage.

- N'utilisez pas pour la plastification à chaud des films prévus pour la plastification à froid. L'appareil, les films ainsi que le document en seraient endommagés.

• Ne plastifiez pas avec cet appareil des matériaux sensibles à la chaleur tels que le papier photosensible.
• Des objets métalliques ne peuvent pas être plastifiés.
• Vous obtiendrez de mauvais résultats si vous plastifiez des documents humides.
• N'approchez pas de la fente d'introduction de la plastifieuse des parties de vêtement non fermées, des cravates, des bijoux, des cheveux longs ou d'autres objets non attachés. Risque de blessures !

1.2 Consignes de sécurité relatives à la thermorelieuse

• La surface de l'appareil devient très chaude pendant son fonctionnement.
• N'utilisez que des chemises de la taille adéquate, sinon la qualité de la reliure ne sera pas suffisante.
• Ne reliez pas avec cet appareil des matériaux sensibles à la chaleur tels que le papier photosensible.
• N'introduisez pas d'éléments métalliques ni vos doigts dans l'ouverture de l'appareil. Risque d'électrocution ou de brûlures.

2 Exclusion de la garantie

Nous ne nous portons pas garants de l'exactitude des informations se rapportant aux propriétés techniques ainsi qu'à la présente documentation. Le produit décrit dans cette documentation et, le cas échéant, ses accessoires sont soumis à une amélioration et à un perfectionnement technique constants. C'est pourquoi nous nous réservons le droit de modifier, en tout temps et sans avertissement préalable, des composants, des accessoires, des spécifications techniques ainsi que la présente documentation de ce produit.

3 Utilisation conforme à son usage

Cette plastifieuse-thermorelieuse doit être utilisée uniquement pour :

- plastifier des films à chaud et à froid d'une épaisseur de 75 bis 125 mic ^7 . L'épaisseur totale des documents à plastifier (photos, images, cartes, papier etc.) ne doit pas dépasser 0,6 mm

- relier un maximum de 200 feuilles de papier (70g/m ^2 ) dans des chemises spéciales d'une largeur ne devant pas dépasser 20 mm

Toute autre utilisation est considérée comme non conforme à son usage. Des modifications ou transformations arbitraires sont interdites.

4 Éléments de manipulation

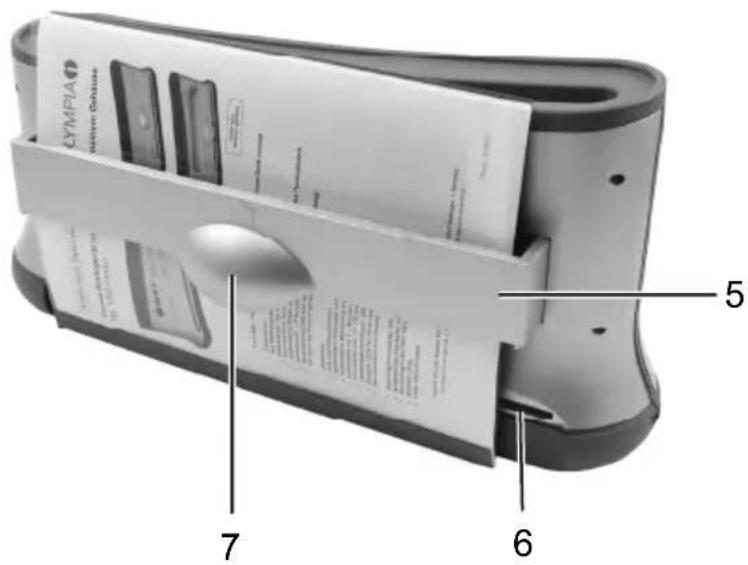

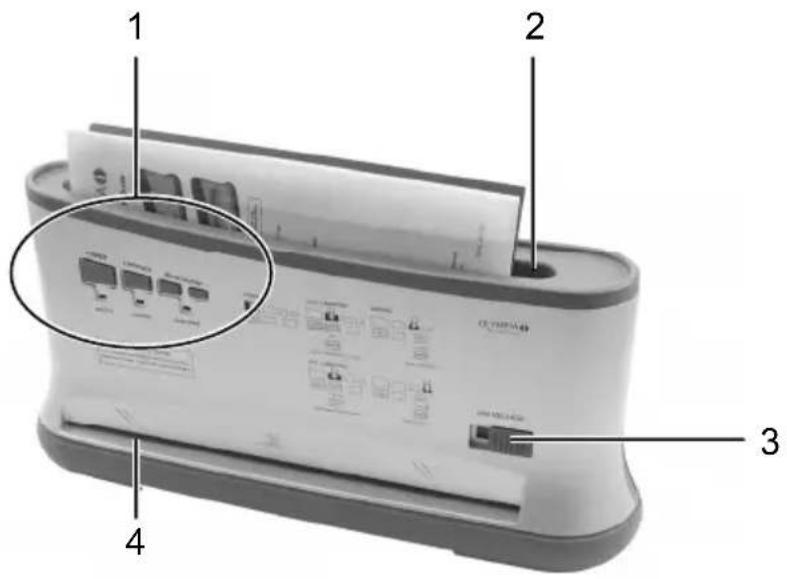

4.1 Éléments de manipulation situés sur l'appareil

1 Éléments de manipulation et d'affichage
2 Fente pour reliure
3 Poussoir de libération de bourrage (fonction plastifieuse)
4 Fente d'introduction plastifieuse (à l'avant)

5 Support amovible (dispositif de refroidissement)
6 Sortie plastification (à l'arrière)
7 Poignée

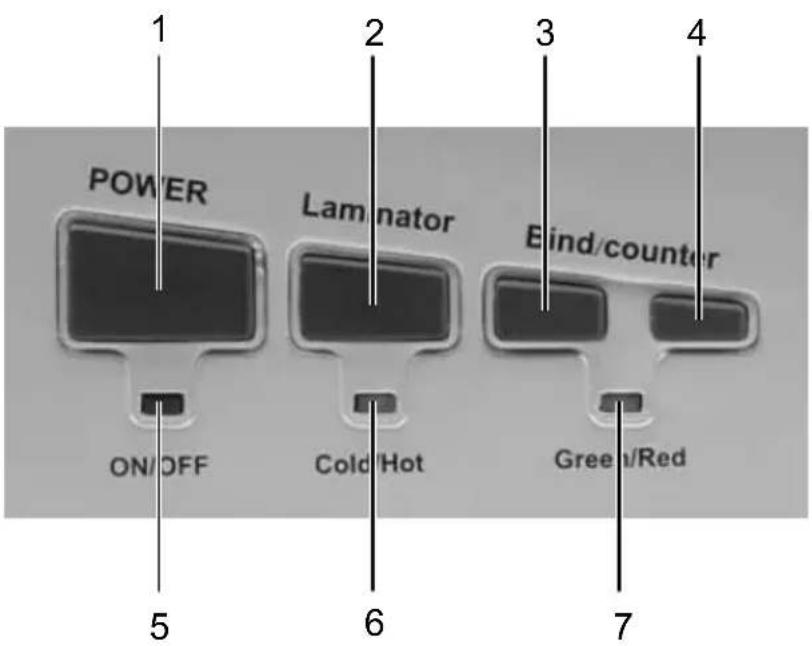

4.2 Touches de fonction et éléments d'affichage

1 Touche marche/arrêt (POWER ON/OFF)
2 Touche plastification
3 Touche préchauffage
4 Touche thermoreliure
5 LED POWER (affichage appareil marche/arrêt)
6 LED plastification
(verte = plastification à froid ; rouge = plastification à chaud)
(clignotante = en attente ; allumée en permanence = prête à fonctionner)
7 LED thermoreliure
(rouge & clignotante = préchauffage ;
verte & allumée en permanence = prête à fonctionner/terminé)

5 Mise en service

- Placez l'appareil sur une surface stable et plane.

Attention : Contrôlez si les données relatives à la tension de l'appareil correspondent bien à celles de votre réseau (230 V, 50 Hz).

- Mettez la fiche secteur dans une prise de courant standard.

Consignes de sécurité : Celle-ci doit se trouver à proximité de l'appareil et être facile d'accès. En cas d'urgence, vous pouvez ainsi séparer rapidement l'appareil du réseau électrique.

6 Manipulation

6.1 Allumer/Éteindre l'appareil

1. Appuyez sur la touche marche/arrêt (POWER). La LED POWER devient rouge. L'appareil est allumé.
2. Appuyez sur la touche marche/arrêt (POWER). La LED POWER s'eteint. L'appareil est éteint.

6.2 Plastifieuse

La plastifieuse vous permet de plastifier à chaud et à froid :

• Dans le cas de la plastification à froid, le film est pressé.
• Lors de la plastification à chaud, le film est collé.

Adaptez le choix de la méthode de plastification au matériau à plastifier.

Remarque : Le papier photosensible et les images échographiques par exemple doivent être plastifiées uniquement à froid !

6.2.1 Plastification à froid

1. Assurez-vous que l'appareil est allumé, voir chapitre „Allumer/Éteindre l'appareil”.
2. Appuyez sur la touche plastification jusqu'à ce que la LED plastification soit verte.
   Lorsque la LED est verte en permanence, l'appareil est prêt pour la plastification à froid.

Attention : Si vous avez utilisé peu de temps auparavant la plastifieuse pour une plastification à chaud, vous devez la laisser refroidir. La LED clignote vert pendant le refroidissement. La durée de refroidissement est d'environ minutes.

Remarque : Pour la plastification à froid, utilisez uniquement des films de plastification à froid.

1. Retirez le film de protection de la pochette.

2. Introduisez le document à plastifier dans la pochette de plastification de manière à ce qu'il y ait une marge d'env. 3 à 5 mm de tous les côtés par rapport au bord du film de plastification.

3. Introduisez la pochette avec le document à plastifier, côté fermé en premier, dans la fente d'introduction de la plastifieuse. L'opération de plastification se fait automatiquement.

Remarque : Afin d'éviter que le film forme un pli, n'introduisez jamais en premier le côté ouvert de la pochette dans la fente. Lors de l'introduction de la pochette, veuillez tenir compte des instructions placées au niveau de la fente d'introduction.

6.2.2 Plastification à chaud

1. Assurez-vous que l'appareil est allumé, voir chapitre „Allumer/Éteindre l'appareil”.
2. Appuyez sur la touche plastification jusqu'à ce que la LED plastification soit rouge. La LED clignote rouge pendant le préchauffage. Au bout d'env. 3 à 5 minutes, la température de service correcte est atteinte et la LED cesse de clignoter pour devenir rouge en permanence.

Remarque : Pour la plastification à chaud, utilisez uniquement des films de plastification à chaud.

1. Introduisez le document à plastifier dans la pochette de manière à ce qu'il y ait une marge d'env. 3 à 5 mm de tous les côtés par rapport au bord du film.

2. Introduisez la pochette avec le document à plastifier, côté fermé en premier, dans la fente d'introduction de la plastifieuse. L'opération de plastification se fait automatiquement.

Remarque : Afin d'éviter que le film forme un pli, n'introduisez jamais en premier le côté ouvert de la pochette dans la fente. Lors de l'introduction de la pochette, veuillez tenir compte des instructions placées au niveau de la fente d'introduction.

Attention : Le film sortant est très chaud et mou après la plastification. C'est pourquoi vous devez le maniez avec précaution !

Remarque : Afin d'aplanir le document plastifié, posez dessus un livre ou un autre objet plat et lourd.

1. Lorsque vous avez terminé, éteignez l'appareil et retirez la fiche de la prise de courant. Laissez-le refroidir avant de le déplacer le cas échéant.

Prudence : L'appareil est très chaud après la plastification ! Risque de blessures !

6.2.3 Éliminer un bourrage

Afin d'éliminer rapidement des bourrages, l'appareil est équipé d'un poussoir de libération de bourrage (JAM RELEASE).

Si le film est bloqué, procédez de la manière suivante :

1. Éteignez l'appareil : Appuyez sur la touche marche/arrêt jusqu'à ce que la LED POWER s'éteigne.
2. Déplacez le poussoir (JAM RELEASE) complètement vers la droite.
3. Maintenez fermement la plastifieuse et tirez le film avec le document à plastifier hors de la fente d'introduction.
4. Faites revenir le poussoir vers la gauche.
5. Nettoyez les rouleaux de transport en éliminant les dépôts et les restes de colle. À cet effet, introduisez une feuille de papier pliée dans la fente d'introduction ; voir chapitre „Nettoyer les rouleaux de transport”.

Remarque : Si les bourrages se répètent continuellement ou si le film bloqué ne peut plus être retiré de la plastifieuse, veuillez vous adresser à notre ligne directe (voir garantie).

6.3 Thermorelieuse

6.3.1 Thermoreliure

1. Assurez-vous que l'appareil est allumé, voir chapitre „Allumer/Éteindre l'appareil”.
2. Appuyez sur la touche préchauffage pour démarrer le processus.
3. La LED thermoreliure clignote rouge. Au bout d'env. 3 à minutes, la température de service correcte est atteinte et la LED cesse de clignoter pour devenir verte en permanence. Un bip sonore signale que l'appareil est prêt pour la thermoreliure.
4. Introduisez les feuilles de papier dans la chemise à reliure.

Remarque : Tenez compte de la capacité en reliure maximale, voir chapitre „Données techniques“.

1. Retirer le support situé au dos de l'appareil (dispositif de refroidissement) afin de permettre l'introduction des chemises dans la fente.
2. Introduisez la chemise, côté fermé vers le bas, dans la fente. Le dispositif de retenue maintient le papier en position verticale.

3. Appuyez sur la touche thermoreliure pour démarrer le processus.

4. La LED thermoreliure clignote alors de nouveau rouge. La reliure est terminée au bout d'1 minute env. et la LED thermoreliure repasse à la couleur verte en permanence. Trois bips sonores signalent que la thermoreliure est achevée.

Prudence : la chemise reliée est alors très chaude au niveau de la tranche !

1. Retirez la chemise et posez-la pendant 10 minutes sur le dispositif de refroidissement.

Remarque : Respectez le temps de refroidissement. S'il est trop court, les feuilles se détacheront !

1. Répétez les étapes 1 à 9 pour effectuer d'autres reliures.
2. Lorsque vous avez terminé, éteignez l'appareil et retirez la fiche de la prise de courant. Laissez-le refroidir avant de le déplacer le cas échéant.

6.3.2 Protection thermique (Auto-off)

L'appareil est équipé d'un dispositif Auto-Off pour protéger de la surchauffe les chemises qui n'ont pas été retirées.

Un bip sonore retentit quand la reliure est achevée. Parallèlement la protection thermique est activée. Si vous n'appuyez pas sur la touche au bout de 90 minutes, l'électronique débranche l'alimentation en courant (Auto-off).

Pour effectuer à nouveau une reliure, vous devez réallumer l'appareil, voir chapitre „Allumer/Éteindre l'appareil“.

7 Nettoyage & entretien

7.1 Nettoyer l'appareil de l'extérieur

Attention : Avant de nettoyer l'appareil avec un chiffon humide, retirez toujours la fiche de secteur !

Nettoyez le boîtier avec un chiffon légèrement humide trempé dans de l'eau claire à laquelle vous avez ajouté un savon doux.

Remarque : N'utilisez jamais de solvants ou de produits d'entretien agressifs.

7.2 Nettoyer les rouleaux de transport

Des dépôts et des restes de colle subsistant sur les rouleaux de transport peuvent influencer le résultat de la plastification. C'est pourquoi vous devez nettoyer les rouleaux de transport à intervalles réguliers :

1. Attendez que la LED plastification soit rouge en permanence.
2. Introduisez une feuille de papier pliée dans la fente d'introduction de la plastifieuse.
3. Répétez l'opération avec une nouvelle feuille de papier jusqu'à ce que vous ne puissiez plus voir de dépôts ou de restes de colle sur le papier.

8 Traitement de problèmes

Problème Diagnostic & Cause Remède
L'affichage POWER ne s'allume pas.	La fiche de secteur n'est pas enfoncée correctement dans la prise de courant.	Introduisez correctement la fiche dans la prise.
	L'appareil n'est pas allumé.	Appuyez sur la touche marche/arrêt, jusqu'à ce que la LED POWER devienne rouge.
	L'affichage POWER ON/OFF est défectueux.	Adressez-vous à notre ligne directe (voir chapitre „Garantie“).
Le film de plastification n'est pas parfaitement transparent	La température de plastification n'était pas suffisante.	Plastifiez ce même film une nouvelle fois pour améliorer le résultat.
Bourrage	Le film de plastification n'a pas été centré lors de son introduction dans la fente.	Voir chapitre Éliminer un bourrage". Voir chapitre Nettoyer les rouleaux de transport". Introduisez le film de plastification à l'horizontale, bien centré, côté fermé en premier, dans la fente. Utilisez uniquement les films de plastification de la taille indiquée, voir chapitre „Données techniques”.
	Le film de plastification est trop grand.
L'appareil ne fonctionne plus après avoir fonctionné longtemps ou s'arrête pendant le fonctionnement.	La surface de l'appareil est-elle chaude ? La protection thermique a vraisemblablement débranché automatiquement la plastifieuse.	Attendez alors 30 minutes environ et essayez une nouvelle fois de plastifier. Si l'appareil ne fonctionne pas à nouveau, adressez-vous à notre ligne directe (voir chapitre „Garantie“).
Les rouleaux de transport ne tournent pas.	La fiche secteur n'est pas enfoncée correctement dans la prise de courant.L'appareil n'est pas allumé.	Si le problème persiste, adressez-vous à notre ligne directe (voir chapitre „Garantie“).
La reliure est défectueuse / feuilles volantes	La capacité en reliure maximale est dépassée : trop de feuilles ou chemise trop grande.	Respectez la capacité, voir chapitre „données techniques” et effectuez à nouveau la reliure.
	Le temps de refroidissement a été trop court.	Laissez le document relié au moins 10 minutes sur le support.

Si vous n'avez pas pu remédier au problème, adressez-vous à notre ligne directe, voir chapitre Garantie".

9 Données techniques

	TBL 1300 Combo
Élément d'affichage : LED POWER (rouge)
Plastifieuse
Largeur maximale de plastification :	320 mm
Épaisseur maximale des documents à plastifier :	0,6 mm
Épaisseur du film :	75 à 125 mic^8
Vitesse de plastification : 250 mm par minute
Durée de préchauffage : 3 à 5 minutes
Éléments d'affichage : LED (verte, rouge ; clignotante, allumée en permanence)
Caractéristiques particulières : Poussoir de libération de bourragePas de formation de bullesCoupure automatique en cas de surchauffe
Thermorelieuse
Largeur de reliure maximale : 335 mm (pour format A4)
Capacité de reliure maximale : 200 feuilles (70g/m ^2 )dans la chemise ≤ 20 mm
Temps de reliure : env. 1 minute
Durée de préchauffage : 3 à 5 minutes
Durée de refroidissementrecommandée :	> 10 minutes
Éléments d'affichage : LED (verte, rouge ; clignotante, allumée en permanence)
Caractéristiques particulières : Indication optique et acoustique du mode prêt à l'emploi et fin de reliureSupport amovible pour le refroidissement de chemises (dispositif de refroidissement)Ouverture automatique du couvercle anti-poussières
Couleur : Noir-argent
Dimensions (l x p x h) : 435 x 115 x 225 mm
Poids : 2 kg
Alimentation en courant : 230 V, 50 Hz
Puissance électrique : Max. 320 W, 1,45 A
Débranchement automatique 90 min après le mode veille

Le signe CE confirme la conformité aux directives de l'UE.

10 Remarque concernant l'élimination

Ce symbole (la poubelle rayée) signifie que ce produit doit, en fin de vie, être apporté à un organisme de reprise ou de collecte séparée disponible pour l'utilisateur final. Ce symbole est uniquement valable dans les États de l'Espace économique européen ^9 .

11 Garantie

Cher client,

Nous sommes très heureux que vous ayez choisi cet appareil.

En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.

OLYMPIA®

TBL 1300 Combo
