NÁVOD K OBSLUZE TBL 1300 OLYMPIA

TBL 1300 Combo Stroj na laminování a tepelné spojování

Důležitá bezpečnostní upozornění................................................... 101

1.1 Bezpečnostní upozornění laminátor ...................................... 101

1.2 Bezpečnostní upozornění Stroj na tepelné spojování ........... 102

2 Vyloučení záruky .............................................................................. 102 3 Použití k danému účelu .................................................................... 102 4 Ovládací prvky.................................................................................. 103

4.1 Ovládací prvky na přístroji...................................................... 103

• 8 Odstranění závady p. 109
• 9 Technické údaje p. 110
• 10 Pokyny k likvidaci p. 111

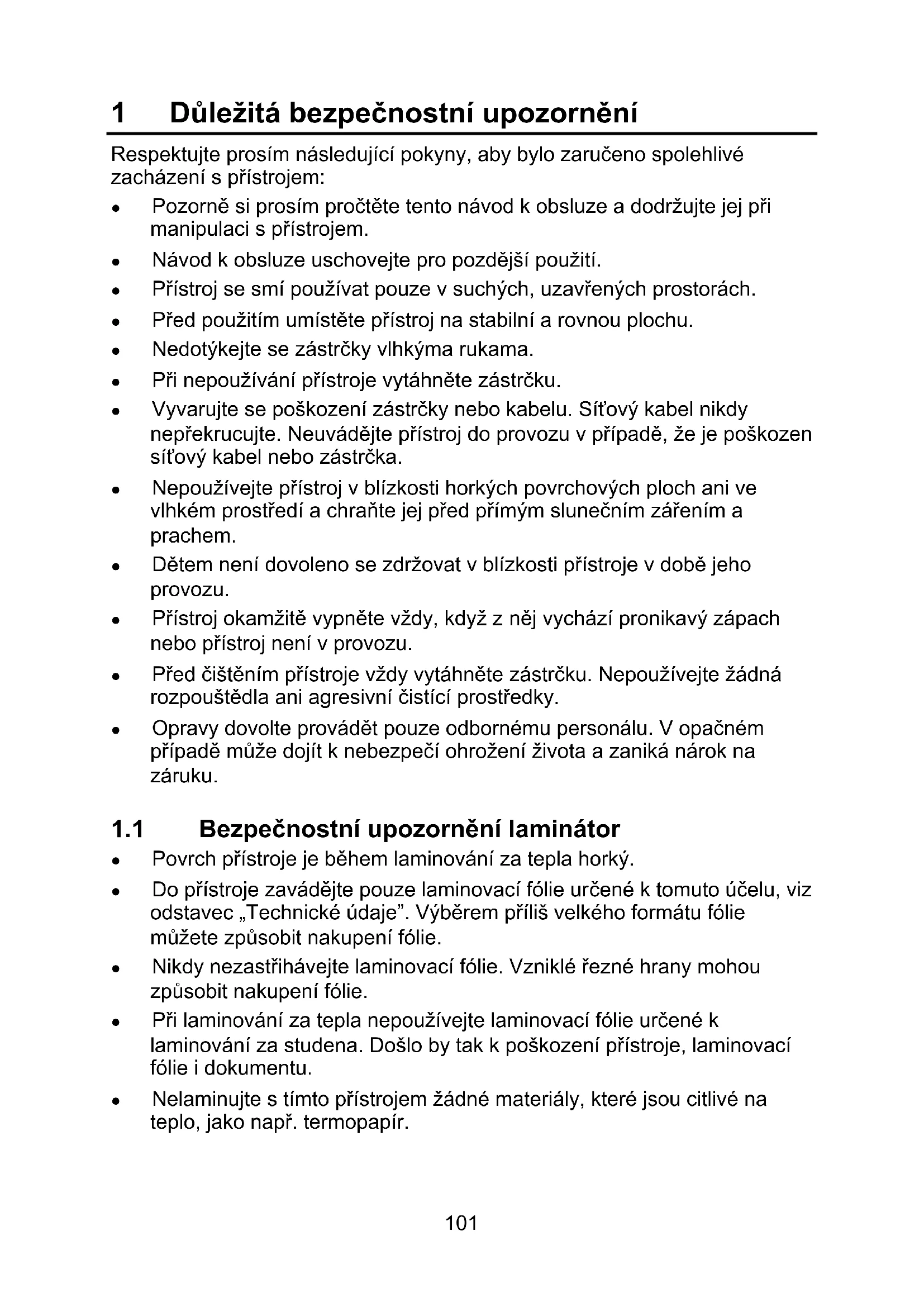

• 11 Záruka 01 1 Důležitá bezpečnostní upozornění Respektujte prosím následující pokyny, aby bylo zaručeno spolehlivé zacházení s přístrojem: ● Pozorně si prosím pročtěte tento návod k obsluze a dodržujte jej při manipulaci s přístrojem. ● Návod k obsluze uschovejte pro pozdější použití. ● Přístroj se smí používat pouze v suchých, uzavřených prostorách. ● Před použitím umístěte přístroj na stabilní a rovnou plochu. ● Nedotýkejte se zástrčky vlhkýma rukama. ● Při nepoužívání přístroje vytáhněte zástrčku. ● Vyvarujte se poškození zástrčky nebo kabelu. Síťový kabel nikdy nepřekrucujte. Neuvádějte přístroj do provozu v případě, že je poškozen síťový kabel nebo zástrčka. ● Nepoužívejte přístroj v blízkosti horkých povrchových ploch ani ve vlhkém prostředí a chraňte jej před přímým slunečním zářením a prachem. ● Dětem není dovoleno se zdržovat v blízkosti přístroje v době jeho provozu. ● Přístroj okamžitě vypněte vždy, když z něj vychází pronikavý zápach nebo přístroj není v provozu. ● Před čištěním přístroje vždy vytáhněte zástrčku. Nepoužívejte žádná rozpouštědla ani agresivní čistící prostředky. ● Opravy dovolte provádět pouze odbornému personálu. V opačném případě může dojít k nebezpečí ohrožení života a zaniká nárok na záruku. p. 1111

1.1 Bezpečnostní upozornění laminátor

● Povrch přístroje je během laminování za tepla horký. ● Do přístroje zavádějte pouze laminovací fólie určené k tomuto účelu, viz odstavec „Technické údaje”. Výběrem příliš velkého formátu fólie můžete způsobit nakupení fólie. ● Nikdy nezastřihávejte laminovací fólie. Vzniklé řezné hrany mohou způsobit nakupení fólie. ● Při laminování za tepla nepoužívejte laminovací fólie určené k laminování za studena. Došlo by tak k poškození přístroje, laminovací fólie i dokumentu. ● Nelaminujte s tímto přístrojem žádné materiály, které jsou citlivé na teplo, jako např. termopapír.102 ● Kovové předměty nelze laminovat. ● Laminováním vlhkých dokumentů dosáhnete jen špatných výsledků. ● Volné součásti oděvu, kravaty, šperky, dlouhé vlasy nebo jiné volné předměty udržujte v dostatečné vzdálenosti od vstupního otvoru. Nebezpečí zranění!

1.2 Bezpečnostní upozornění Stroj na tepelné

spojování ● Povrch přístroje je v době provozu horký. ● Používejte pouze spojovací mapy správné velikosti. Jinak nebude dosaženo postačující kvality. ● Pomocí tohoto přístroje nespojujte žádné materiály citlivé na horko, jako např. termopapír. ● Nezavádějte do otvoru přístroje žádné kovové předměty ani prsty. Jinak hrozí nebezpečí elektrické rány nebo popálenin. 2 Vyloučení záruky Nepřebíráme žádnou záruku za správnost informací, které se týkají technických vlastností a zde předložené dokumentace. V této dokumentaci popsaný výrobek a popřípadě jeho příslušenství podléhají neustálému vylepšování a dalšímu rozvoji. Z tohoto důvodu si vyhrazujeme právo, bez předchozího oznámení kdykoliv změnit komponenty, příslušenství, technické specifikace i tuto dokumentaci výrobku. 3 Použití k danému účelu Tento stroj na laminování a tepelné spojování smí být používán pouze k: ● laminování s laminovacími fóliemi za tepla a laminovacími fóliemi za studena s tloušťkou fólie od 75 do 125 mic

, přičemž celková tloušťka laminovaných dokumentů (fota, obrázky, karty, papír atd.) smí dosáhnout maximálně 0,6 mm ● spojování maximálně 200 listů papíru (70g/m

) ve speciálních spojovacích termomapách s šířkou maximálně 20 mm Jakékoliv jiné použití se považuje za použití neodpovídající účelu. Svévolné provádění změn nebo přestaveb není přípustné.

22 mic nebo micron = z angličtiny pocházející označení pro mikrometr (µm). 1 mikrometer je jedna tisícina milimetru. Příklady: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.103 4 Ovládací prvky

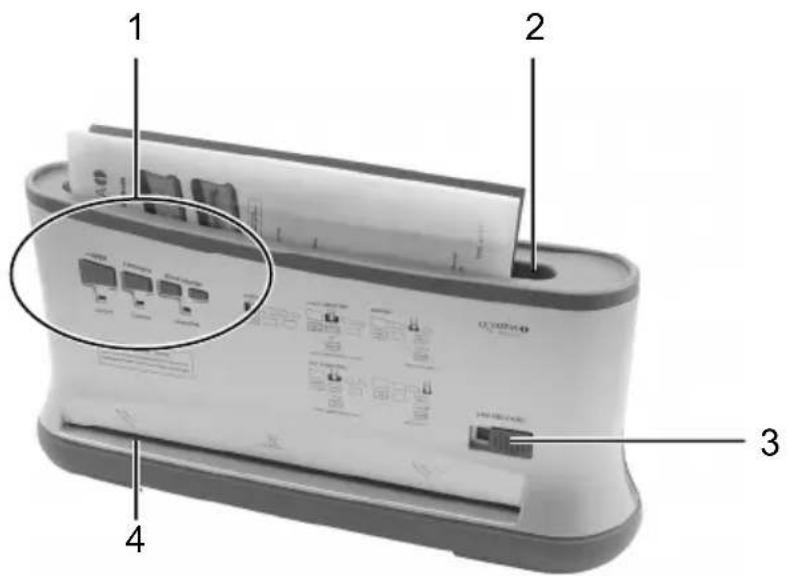

4.1 Ovládací prvky na přístroji

1 Ovládací prvky a kontrolky 2 Spojovací jamka 3 Posuvné zařízení k uvolnění nakupené fólie (funkce laminování) 4 Vstupní otvor laminování (vpředu)

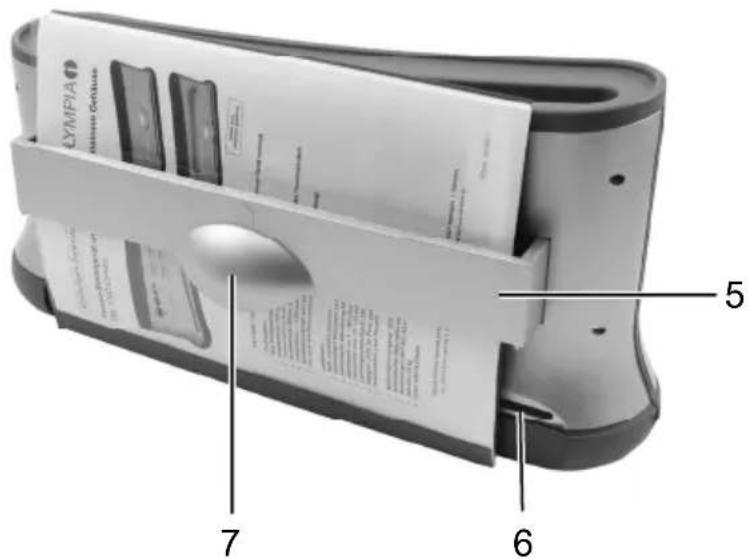

5 Výsuvná část (chladicí zařízení) 6 Výstup laminování (vzadu) 7 Úchytka výsuvné části

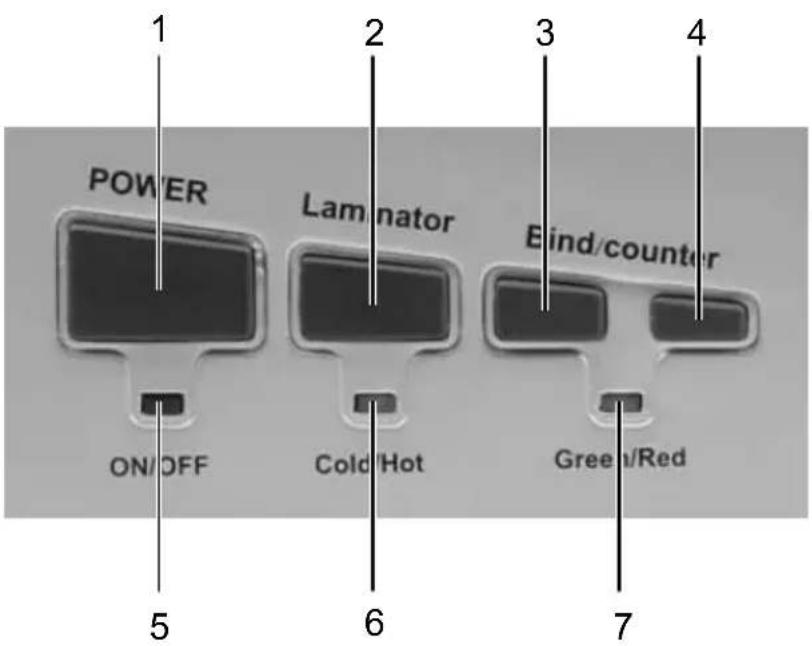

4.2 Tlačítka funkcí a kontrolky

1 Tlačítko Zap./Vyp. (POWER ON/OFF) 2 Tlačítko laminování 3 Tlačítko předehřevu 4 Tlačítko tepelného spojování 5 POWER-LED (kontrolka přístroj zapnut/vypnut) 6 LED kontrolka laminování (zelená = laminování za studena; červená = laminování za tepla) (blikající = čekat; trvale svítící = provozuschopno) 7 LED kontrolka tepelného spojování (červená & blikající = zahřívání; zelená & trvale svítící = provozuschopno/hotovo) 5 Uvedení do provozu ● Postavte přístroj na stabilní a rovnou plochu. Pozor: Zkontrolujte, zda se údaj o napětí na přístroji shoduje s údajem Vaší sítě (230 V, 50 Hz). ● Zasuňte zástrčku do lehce dostupné standardní zásuvky.

Bezpečnostní upozornění: Zásuvka se musí nacházet v blízkosti přístroje a musí být snadno dostupná. Můžete tak v nouzovém případě rychle přerušit dodávku elektřiny. 6 Obsluha

6.1 Přístroj zapnout a vypnout

1. Stisněte tlačítko Zap./Vyp. (POWER). Kontrolka POWER svítí červeně.

2. Stisněte tlačítko Zap./Vyp. (POWER). Kontrolka POWER zhasne. Přístroj

S tímto laminátorem můžete laminovat za tepla i za studena: ● Při laminování za studena bude laminovací fólie slisována. ● Při laminování za tepla bude laminovací fólie slepena. Způsob laminování zvolte podle laminovaného materiálu. Upozornění: Například termopapír a ultrazvukové obrazy by měly být laminovány pouze za studena!

6.2.1 Laminování za studena

1. Ujistěte se, že je přístroj zapnut, viz odstavec „Přístroj zapnout a

2. Stiskněte tlačítko laminování, dokud nezačne svítit zelená LED kontrolka

laminování. Svítí-li LED kontrolka laminování nepřetržitě zeleně, je přístroj připraven k provozu laminování za studena. Pozor: Pokud jste laminátor krátce předtím použili k laminování za tepla, musíte jej nechat nejdříve vychladnout. Po dobu vychladnutí bliká LED kontrolka laminování zeleně. Doba vychladnutí trvá několik minut. Upozornění: K laminování za studena používejte výhradně laminovací fólie určené k laminování za studena.

3. Odstraňte z fólie ochrannou fólii.

4. Materiál určený k laminování vložte do laminovací fólie tak, aby byl

zachován všestranný odstup 3-5 mm od okraje laminovací fólie.106

5. Laminovací fólii zaveďte spolu s laminovaným materiálem do vstupního

otvoru uzavřenou stranou napřed. Laminování proběhne automaticky. Upozornění: Laminovací fólie nesmí být nikdy zavedena do vstupního otvoru otevřenou stranou napřed, jen tak lze zabránit zvrásnění fólie. Při zavádění laminovací fólie dbejte prosím pokynů uvedených na vstupním otvoru laminování.

6.2.2 Laminování za tepla

1. Ujistěte se, že je přístroj zapnut, viz odstavec „Přístroj zapnout a

2. Stiskněte tlačítko laminování, dokud nezačne svítit červená LED

kontrolka laminování. Po dobu zahřívání bliká LED kontrolka laminování červeně. Asi po 5 minutách je dosaženo správné provozní teploty a LED kontrolka laminování svítí nepřetržitě červeně. Upozornění: K laminování za tepla používejte výhradně laminovací fólie určené k laminování za tepla.

3. Materiál určený k laminování vložte do laminovací fólie tak, aby byl

zachován všestranný odstup 3-5 mm od okraje laminovací fólie.

4. Laminovací fólii zaveďte spolu s laminovaným materiálem do vstupního

otvoru uzavřenou stranou napřed. Laminování proběhne automaticky. Upozornění: Laminovací fólie nesmí být nikdy zavedena do vstupního otvoru otevřenou stranou napřed, jen tak lze zabránit zvrásnění fólie. Při zavádění laminovací fólie dbejte prosím pokynů uvedených na vstupním otvoru laminování. Pozor: Vystupující laminovací fólie je po zalaminování velmi horká a měkká. Zacházejte proto se zalaminovaným výrobkem opatrně! Upozornění: Povrch zalaminovaného výrobku vyrovnáte zatížením knihou nebo jiným těžkým, plochým předmětem.

5. Jakmile dokončíte laminování, vypněte přístroj a vytáhněte zástrčku ze

zásuvky. Před případným odstavením přístroje jej nechte vychladnout. Pozor: Přístroj je po laminování velmi horký! Nebezpečí zranění!107

6.2.3 Odstranit nakupení fólie

Přístroj je vybaven posuvným zařízením k uvolnění nakupené fólie (JAM RELEASE). Pokud je laminovací fólie zablokovaná, postupujte následovně:

1. Vypněte přístroj: Stiskněte tlačítko Zap./Vyp., dokud nezhasne POWER-

2. Posuvné zařízení k uvolnění nakupené fólie (JAM RELEASE) nastavte

3. Držte pevně laminátor a vytáhněte laminovací fólii spolu s laminovaným

materiálem ze vstupního otvoru.

4. Posuvné zařízení k uvolnění nakupené fólie vraťte zpět doleva.

5. Očistěte posouvací válečky od usazenin a zbytků lepidla tak, že zavedete

přeložený list papíru do vstupního otvoru, viz odstavec "Očistit posouvací válečky". Upozornění: V případě, že soustavně dochází k nakupení fólie nebo nelze nakupenou fólii vytáhnout z laminátoru, obraťte se prosím na naši horkou linku (viz odstavec „Záruka“).

6.3 Stroj na tepelné spojování

6.3.1 Tepelné spojování

1. Ujistěte se, že je přístroj zapnut, viz odstavec „Přístroj zapnout a

2. Stisknutím tlačítka předehřevu spusťte zahřívání.

3. Po dobu zahřívání bliká LED kontrolka tepelného spojování červeně. Asi

po 3 minutách je dosaženo správné provozní teploty a LED kontrolka tepelného spojování svítí nepřetržitě zeleně. Zvukové znamení akusticky signalizuje, že je přístroj připraven k provozu tepelného spojení.

4. Listy papíru vložte do spojovací termomapy.

Upozornění: Respektujte maximální kapacitu spojovaného materiálu, viz odstavec "Technické údaje".

5. Na zadní straně přístroje vytáhněte výsuvnou část (chladicí zařízení),

umožníte tak zavedení spojovacích termomap do spojovací jamky.

6. Spojovací termomapu zaveďte uzavřenou stranou dolů shora do

spojovací jamky. Vestavěné záchytné zařízení udržuje papír v rovné poloze.

7. Stisknutím tlačítka tepelného spojování spustíte proces spojování.

8. Po dobu procesu spojování bliká LED kontrolka tepelného spojování opět

červeně. Asi po 1 minutě je proces spojování ukončen a LED kontrolka108 tepelného spojování svítí nepřetržitě zeleně. Tři zvuková znamení akusticky signalizují, že bylo provedeno tepelné spojení. Pozor: Zadní strana spojené mapy je po spojení velmi horká!

9. Spojovací mapu odstraňte a položte ji asi na 10 minut na chladicí

zařízení. Upozornění: Dodržujte dobu chlazení. Příliš krátká doba chlazení může způsobit uvolnění listů!

10. Dalších spojování dosáhnete opakováním kroků 1 až 9.

11. Jakmile dokončíte tepelné spojování, vypněte přístroj a vytáhněte

zástrčku ze zásuvky. Před případným odstavením přístroje jej nechte vychladnout.

6.3.2 Ochrana proti přehřátí (Auto-off)

Přístroj je vybaven ochranou proti přehřátí (Auto-off), aby byly neodebrané termomapy chráněny před přehřátím. Jakmile je proces spojování ukončen, zazní signál. Zároveň se aktivuje ochrana proti přehřátí. Nebude-li tlačítko tepelného spojování po 90 minutách znovu stisknuto, bude dodávka proudu elektronicky vypnuta (Auto- off). Pro další tepelné spojování musí být přístroj opět zapnut, viz odstavec „Přístroj zapnout a vypnout“. 7 Čištění & údržba

7.1 Přístroj zevně očistit

Pozor: Před čištěním přístroje vlhkou tkaninou vždy vytáhněte zástrčku! Očistěte povrch přístroje lehce navlhčenou tkaninou, krátce ponořenou v mýdlové vodě. Upozornění:Nepoužívejte žádná rozpouštědla ani agresivní čistící prostředky.109

7.2 Očistit posouvací válečky

Usazeniny a zbytky lepidel na posouvacích válečcích mohou ovlivnit výsledek laminování. Proto je nutné posouvací válečky pravidelně očišťovat.

1. Vyčkejte, dokud nebude LED kontrolka laminování nepřetržitě svítit

2. Zaveďte do vstupního otvoru přeložený list papíru.

3. Tento postup opakujte s použitím nového listu papíru tak dlouho, dokud

budou na papíře viditelné stopy usazenin a zbytků lepidel. 8 Odstranění závady Závada Zjištění & příčina Řešení Zástrčka není správně zapojena do zásuvky. Síťovou zástrčku zasuňte správně do zásuvky. Přístroj nebyl zapnut. Stiskněte tlačítko Zap./Vyp., dokud se nerozsvítí kontrolka LED-POWER červeně. Kontrolka POWER nesvítí. Kontrolka POWER ON/OFF je poškozena. Obraťte se na naši horkou linku (viz odstavec „Záruka“). Laminovaná fólie není zcela průhledná. Teplota laminování nebyla dostačující. Laminujte znovu tutéž laminovací fólii, abyste dosáhli lepšího výsledku laminování. Laminovací fólie nebyla zavedena rovně do vstupního otvoru. Nakupení fólie Laminovací fólie je příliš velká. Viz odstavec „Odstranit nakupení fólie”. Viz odstavec „Očistit posouvací válečky”. Laminovací fólii zaveďte rovně a uzavřenou stranou napřed do vstupního otvoru laminování. Používejte pouze laminovací fólie uvedené velikosti, viz odstavec „Technické údaje”. Přístroj po delším provozu již nefunguje nebo se během provozu zastavuje. Je povrch přístroje teplý? Pak byl laminátor pravděpodobně automaticky vypnut ochranným systémem proti přehřátí. Vyčkejte asi 30 minut a zkuste znovu laminovat. Pokud přístroj nefunguje, obraťte se na naši horkou linku (viz odstavec „Záruka“).110 Posouvací válečky se netočí. Zástrčka není správně zapojena do zásuvky. Přístroj nebyl zapnut. Pokud problém nadále přetrvává, obraťte se na naši horkou linku (viz odstavec „Záruka“). Maximální kapacita byla překročena: příliš mnoho listů nebo příliš velká spojovací termomapa. Dodržujte maximální kapacitu, viz odstavec „Technické údaje”, a proveďte spojení ještě jednou. Spojení je chybné / volné listy Doba chlazení byla nedostačující. Spojený dokument nechte nejméně 10 minut ležet ve výsuvné části. V případě, že se závadu nepodařilo odstranit, obraťte se na naši horkou linku, viz odstavec „Záruka”. 9 Technické údaje

TBL 1300 Combo Kontrolka: POWER-LED (červená) Laminátor Maximální šířka laminovaného dokumentu: 320 mm Maximální tloušťka laminovaných dokumentů: 0,6 mm Tloušťka laminovací fólie: 75 až 125 mic

Rychlost laminování: 250 mm za minutu Doba zahřívání: 3-5 minut Kontrolky: LED (zelená, červená; blikající, nepřetržitě svítící) Zvláštní znaky: Posuvné zařízení k uvolnění nakupené fólie Netvoří se bubliny Automatické vypnutí při přehřátí Stroj na tepelné spojování Maximální šíře spojování: 335 mm (pro formát DIN A4) Maximální kapacita spojovaného materiálu: 200 listů (70g/m

v spojovací termomapě ≤ 20 mm Doba spojování: cca 1 minuta 23 mic nebo micron = z angličtiny pocházející označení pro mikrometr (µm). 1 mikrometer je jedna tisícina milimetru. Příklady: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.111 Doba zahřívání: 3-5 minut Doporučená doba chlazení: > 10 minut Kontrolky: LED (zelená, červená; blikající, nepřetržitě svítící) Zvláštní znaky: Optické a akustické upozornění na provozuschopnost a konec procesu spojení Výsuvná část k vychladnutí termomap (chladicí zařízení) Automatické otvírání krytu chránícího před prachem Barva: černostříbrná Rozměry (Š x H x V): 435 x 115 x 225 mm Hmotnost: 2 kg Napájení: 230 V, 50 Hz Příkon: max. 320 W, 1,45 A Automatické vypínání: 90 minut po Stand-by

Soulad se směrnicemi EU potvrzuje značení CE. 10 Pokyny k likvidaci Tento symbol (přeškrtnutá nádoba na odpad) znamená, že uživatel je povinen odevzdat výrobek určený k likvidaci na dostupném sběrném místě nebo místě s tříděným odpadem. Tento symbol platí poue ve státech EHP

11 Záruka Vážený zákazník, těší nás, že jste se rozhodli pro tento přístroj. V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v prodejně, kde jste přístroj zakoupili.

24 EHP = Evropský hospodářský prostor, do něhož jsou zahrnuty členské státy EU a státy Norsko, Island a Lichtenštejnsko.112
