MANUALE UTENTE TBL 1300 OLYMPIA

1.1 Indicazioni di sicurezza relative alla plastificatrice................... 46

1.2 Indicazioni di sicurezza relative alla termorilegatrice............... 47

2 Esclusione di responsabilità............................................................... 47 3 Impiego conforme agli usi previsti...................................................... 47 4 Elementi di comando.......................................................................... 48

4.1 Elementi di comando sull'apparecchio..................................... 48

4.2 Tasti funzione ed elementi di visualizzazione.......................... 49

5 Messa in funzione............................................................................... 49 6 Esercizio ............................................................................................. 50

6.1 Accensione e spegnimento dell'apparecchio........................... 50

6.3.2 Protezione antisurriscaldamento (autospegnimento) .. 53

• 8 Risoluzione di problemi p. 54
• 9 Specifiche tecniche p. 56
• 10 Nota sullo smaltimento p. 57

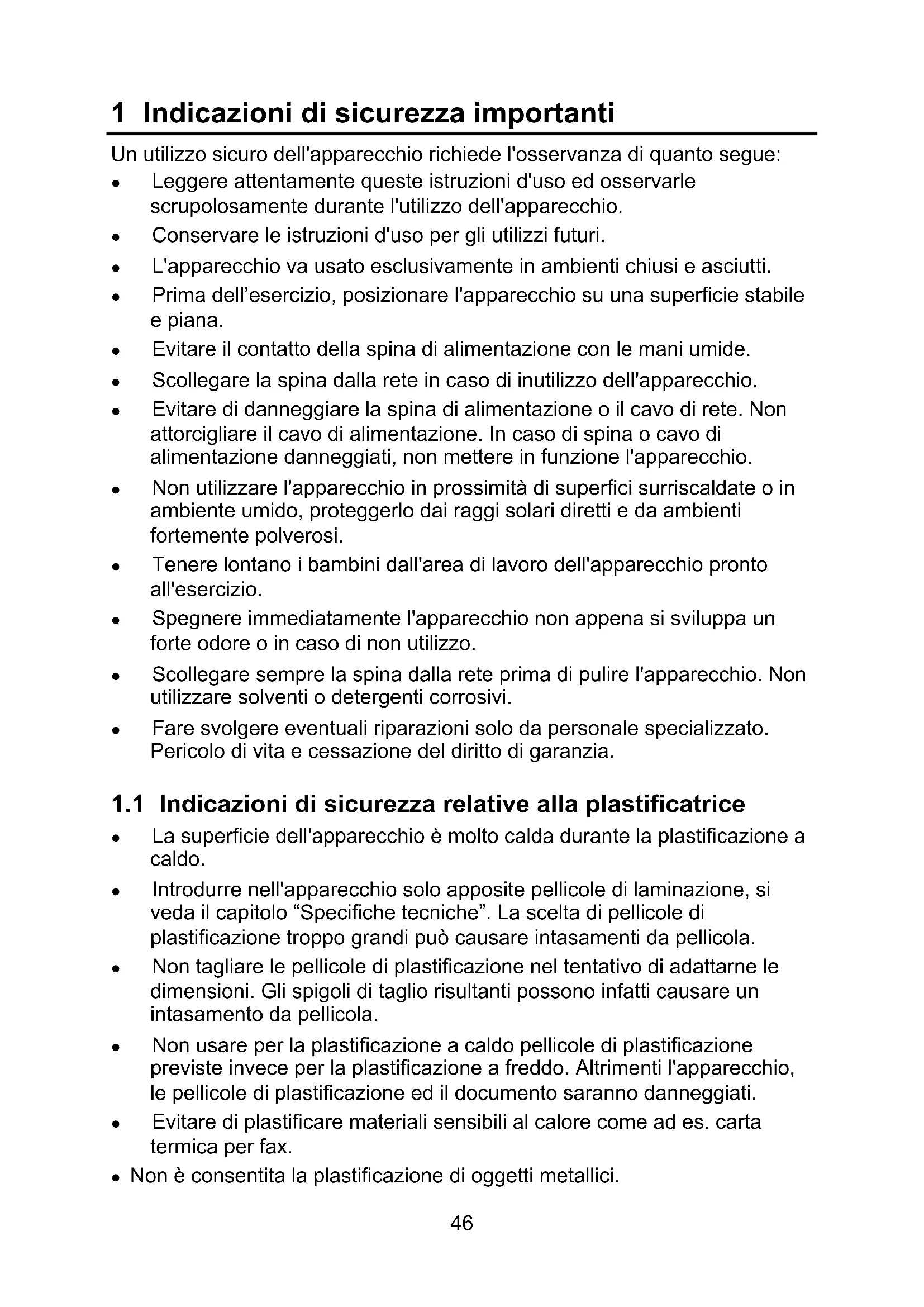

• 11 Garanzia 1 Indicazioni di sicurezza importanti Un utilizzo sicuro dell'apparecchio richiede l'osservanza di quanto segue: ● Leggere attentamente queste istruzioni d'uso ed osservarle scrupolosamente durante l'utilizzo dell'apparecchio. ● Conservare le istruzioni d'uso per gli utilizzi futuri. ● L'apparecchio va usato esclusivamente in ambienti chiusi e asciutti. ● Prima dell’esercizio, posizionare l'apparecchio su una superficie stabile e piana. ● Evitare il contatto della spina di alimentazione con le mani umide. ● Scollegare la spina dalla rete in caso di inutilizzo dell'apparecchio. ● Evitare di danneggiare la spina di alimentazione o il cavo di rete. Non attorcigliare il cavo di alimentazione. In caso di spina o cavo di alimentazione danneggiati, non mettere in funzione l'apparecchio. ● Non utilizzare l'apparecchio in prossimità di superfici surriscaldate o in ambiente umido, proteggerlo dai raggi solari diretti e da ambienti fortemente polverosi. ● Tenere lontano i bambini dall'area di lavoro dell'apparecchio pronto all'esercizio. ● Spegnere immediatamente l'apparecchio non appena si sviluppa un forte odore o in caso di non utilizzo. ● Scollegare sempre la spina dalla rete prima di pulire l'apparecchio. Non utilizzare solventi o detergenti corrosivi. ● Fare svolgere eventuali riparazioni solo da personale specializzato. Pericolo di vita e cessazione del diritto di garanzia. p. 5746

1.1 Indicazioni di sicurezza relative alla plastificatrice

● La superficie dell'apparecchio è molto calda durante la plastificazione a caldo. ● Introdurre nell'apparecchio solo apposite pellicole di laminazione, si veda il capitolo “Specifiche tecniche”. La scelta di pellicole di plastificazione troppo grandi può causare intasamenti da pellicola. ● Non tagliare le pellicole di plastificazione nel tentativo di adattarne le dimensioni. Gli spigoli di taglio risultanti possono infatti causare un intasamento da pellicola. ● Non usare per la plastificazione a caldo pellicole di plastificazione previste invece per la plastificazione a freddo. Altrimenti l'apparecchio, le pellicole di plastificazione ed il documento saranno danneggiati. ● Evitare di plastificare materiali sensibili al calore come ad es. carta termica per fax. ● Non è consentita la plastificazione di oggetti metallici.47 ● In caso di plastificazione di documenti umidi i risultati saranno insoddisfacenti. ● Tenere lontano dalla fessura di inserimento della plastificatrice lembi di indumenti, cravatte, gioielli, capelli lunghi o altri oggetti simili. Pericolo di lesioni!

1.2 Indicazioni di sicurezza relative alla termorilegatrice

● La superficie dell'apparecchio si surriscalda durante il funzionamento. ● Utilizzare solo copertine per rilegatura di giuste dimensioni, altrimenti la qualità di rilegatura non sarà sufficiente. ● Evitare di rilegare materiali sensibili al calore come ad es. carta termica per fax. ● Non introdurre oggetti metallici e dita nell'apertura dell'apparecchio visto il pericolo di una scossa elettrica o di ustioni. 2 Esclusione di responsabilità Non si assume nessuna garanzia per l'esattezza delle informazioni che fanno riferimento alle caratteristiche tecniche ed alla presente documentazione allegata. Il prodotto descritto in questa documentazione come anche gli accessori eventualmente necessari sono soggetti a continue migliorie e sviluppi. Pertanto ci riserviamo il diritto di modificare in qualsiasi momento e senza preavviso alcuno componenti, accessori, specifiche tecniche e la presente documentazione di prodotto. 3 Impiego conforme agli usi previsti La plastificatrice/rilegatrice a caldo va utilizzata unicamente per i seguenti scopi: ● plastificazione con pellicole di laminazione a caldo e pellicole di laminazione a freddo con uno spessore di 75 e 125 mic

, tenendo presente che lo spessore totale dei documenti da plastificare (foto, immagini, cartoline, carta ecc.) non deve superare i 0,6 mm ● rilegatura di max. 200 fogli di carta (70g/m

) in apposite copertine per termorilegatura con una larghezza max. di 20 mm Qualsiasi altro impiego è da ritenersi non conforme alle disposizioni. Non sono ammesse modifiche o variazioni arbitrarie.

10 mic o micron = espressione in uso nell'area linguistica anglosassone che indica un micrometro (µm). 1 micrometro è un millesimo di millimetro. Esempi: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.48 4 Elementi di comando

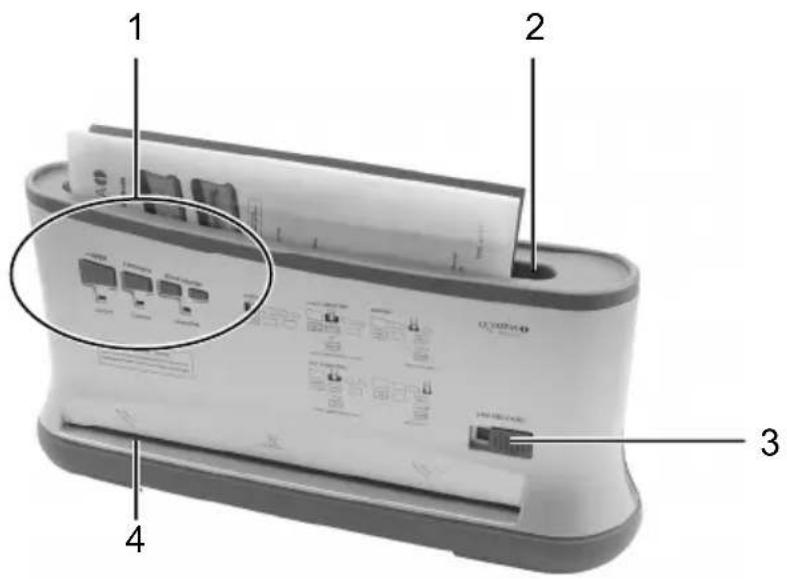

4.1 Elementi di comando sull'apparecchio

1 Elementi di comando e visualizzazione 2 Vano di rilegatura 3 Selettore di rimozione intasamenti (funzione plastificazione) 4 Fessura di inserimento (anteriore)

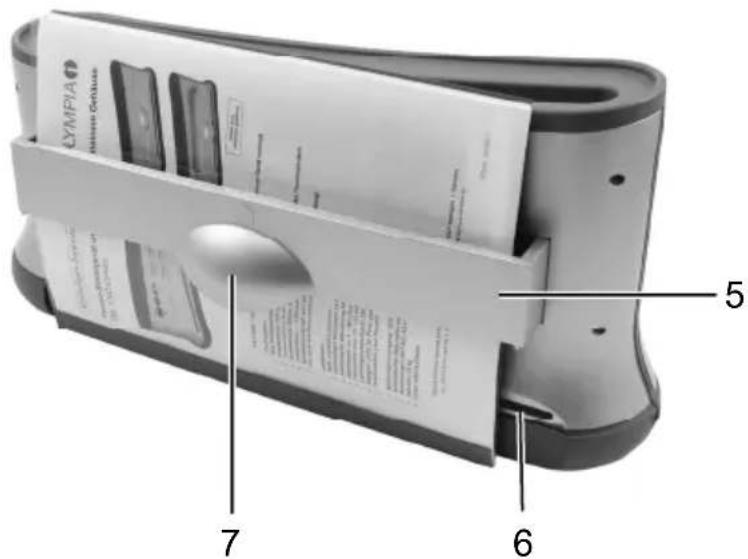

5 Ripiano estraibile (dispositivo di raffreddamento) 6 Fessura di uscita (posteriore) 7 Impugnatura del ripiano estraibile

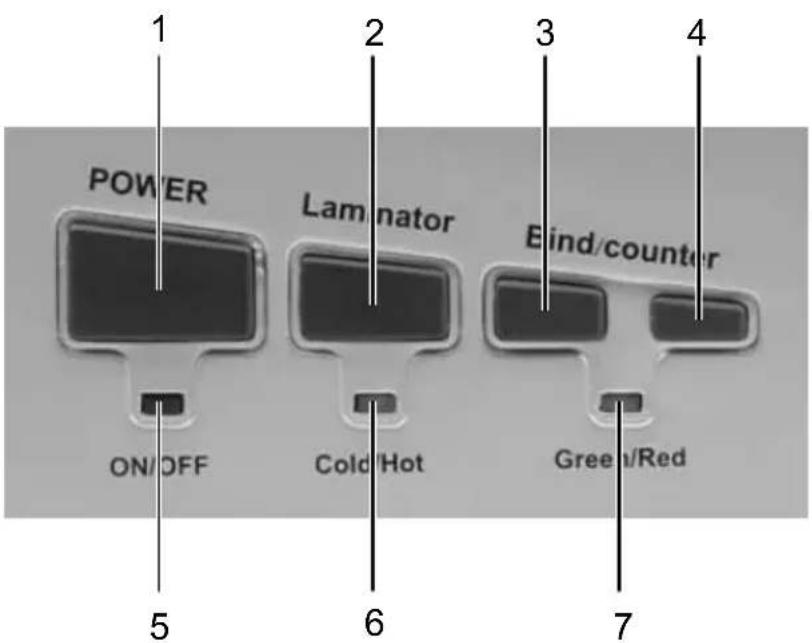

4.2 Tasti funzione ed elementi di visualizzazione

1 Interruttore di accensione/spegnimento (POWER ON/OFF) 2 Tasto per plastificazione 3 Tasto per preriscaldamento 4 Tasto per termorilegatura 5 LED di POWER (indica apparecchio acceso/spento) 6 LED di plastificazione (verde = plastificazione a freddo; rosso = plastificazione a caldo) (lampeggiante = attesa; sempre acceso = pronto all'esercizio) 7 LED di termorilegatura (rosso & lampeggiante = riscaldamento in corso; verde & sempre acceso = pronto all'esercizio/eseguito) 5 Messa in funzione ● Posizionare l'apparecchio su una superficie piana e compatta. Attenzione: Verificare che il valore di tensione richiesto dall'apparecchio coincida con quello della rete elettrica (230 V, 50 Hz). ● Collegare la spina di alimentazione ad una presa elettrica standard ben accessibile.

Indicazione di sicurezza: La presa deve trovarsi in prossimità dell'apparecchio ed essere facilmente accessibile. In caso d'emergenza è così possibile scollegare rapidamente l'alimentazione elettrica dell'apparecchio. 6 Esercizio

6.1 Accensione e spegnimento dell'apparecchio

1. Premere il tasto ON/OFF (POWER). La spia LED di POWER si accende

di rosso. L'apparecchio risulta acceso.

2. Premere il tasto ON/OFF (POWER). La spia LED di POWER si spegne.

L'apparecchio risulta spento.

La plastificatrice consente la plastificazione a caldo e a freddo: ● Durante la plastificazione a freddo la pellicola di plastificazione è invece sigillata a pressione. ● Durante la plastificazione a caldo la pellicola di plastificazione è incollata termicamente. Il metodo di plastificazione da applicare dipende dal materiale da plastificare. Nota: Per carta termica per fax e immagini ecografiche si consiglia ad esempio solo la plastificazione a freddo !

6.2.1 Plastificazione a freddo

1. Assicurarsi che l'apparecchio sia inserito, si veda il capitolo „Accensione

e spegnimento dell'apparecchio”.

2. Premere il tasto per plastificazione finché la spia LED di plastificazione

lampeggia in verde. Con spia LED di plastificazione accesa di verde in modo permanente, l'apparecchio è pronto per la plastificazione a freddo. Attenzione: Se la plastificatrice è stata utilizzata poco prima per una plastificazione a caldo, prima di procedere è necessario fare raffreddare la plastificatrice. Durante la procedura di raffreddamento il LED di plastificazione lampeggia in verde. La durata prevista per il raffreddamento è di qualche minuto. Nota: Utilizzare per la plastificazione a freddo soltanto apposite pellicole per plastificazione a freddo.51

3. Eliminare la pellicola protettiva dalla pellicola per plastificazione.

4. Posizionare l'oggetto da plastificare nella tasca trasparente in modo da

lasciare su tutti i lati un margine di ca. 3 - 5 mm dal bordo della pellicola.

5. Introdurre la tasca e l'oggetto da plastificare in modo diritto e dal lato

chiuso nella fessura di inserimento. La procedura di plastificazione è svolta automaticamente. Nota: Per evitare che la pellicola di laminazione si pieghi, non inserire mai per primo il lato aperto della tasca trasparente nella fessura di inserimento. Osservare in fase di inserimento della tasca trasparente le istruzioni riportate sulla fessura di inserimento del dispositivo.

6.2.2 Plastificazione a caldo

1. Assicurarsi che l'apparecchio sia inserito, si veda il capitolo „Accensione

e spegnimento dell'apparecchio”.

2. Premere il tasto per plastificazione finché la spia LED di plastificazione

lampeggia in rosso. Durante la procedura di riscaldamento la spia LED di plastificazione lampeggia in rosso. Trascorsi ca. 3 - 5 minuti, il dispositivo raggiunge la temperatura d'esercizio richiesta e la spia LED di plastificazione si accende di rosso in modo permanente. Nota: Utilizzare per la plastificazione a caldo soltanto apposite pellicole per plastificazione a caldo.

3. Posizionare l'oggetto da plastificare nella tasca trasparente in modo da

lasciare su tutti i lati un margine di ca. 3 - 5 mm dal bordo della pellicola.

4. Introdurre la tasca trasparente insieme all'oggetto da plastificare diritto e

dal lato chiuso nella fessura di inserimento. La procedura di plastificazione è svolta automaticamente. Nota: Per evitare che la pellicola di laminazione si pieghi, non inserire mai per primo il lato aperto della tasca trasparente nella fessura di inserimento. Osservare in fase di inserimento della tasca trasparente le istruzioni riportate sulla fessura di inserimento del dispositivo. Attenzione: La pellicola in uscita dalla plastificatrice è molto calda e molle. Maneggiare pertanto il prodotto plastificato con cautela! Nota: Per la spianatura del prodotto plastificato si consiglia di poggiarlo sotto un libro o sotto un altro oggetto piano e pesante.

5. Una volta conclusa la plastificazione, spegnere l'apparecchio e

scollegare la spina di alimentazione dalla presa di corrente. Se occorre, lasciare raffreddare il dispositivo prima di conservarlo.52 Attenzione: L'apparecchio è molto caldo dopo la plastificazione! Pericolo di lesioni!

6.2.3 Rimozione di pellicole intasate

Per eliminare rapidamente possibili intasamenti da pellicola, l'apparecchio è dotato di apposito selettore di rimozione intasamenti (JAM RELEASE). Con pellicola di plastificazione bloccata, procedere come segue:

1. Spegnere l'apparecchio: premere il tasto di ON/OFF finché la spia LED di

POWER non si spegne.

2. Portare il selettore di rimozione intasamenti (JAM RELEASE)

interamente a destra.

3. Tenere ferma la plastificatrice ed estrarre la pellicola di plastificazione

assieme all'oggetto da plastificare dalla fessura di inserimento.

4. Portare il selettore di rimozione intasamenti di nuovo a sinistra.

5. Pulire i rulli di trasporto rimuovendo eventuali depositi e residui di adesivo

introducendo nella fessura di inserimento della plastificatrice un foglio di carta piegato, si veda il capitolo „Pulizia dei rulli di trasporto”. Nota: Nel caso di frequenti intasamenti da pellicola o non potendo estrarre dalla plastificatrice la pellicola incastrata, si prega di rivolgersi al nostro servizio di assistenza telefonica (si veda il capitolo „Garanzia“).

1. Assicurarsi che l'apparecchio sia acceso, si veda il capitolo „Accensione

e spegnimento dell'apparecchio”.

2. Premere il tasto di preriscaldamento per dare inizio alla procedura di

3. Durante la procedura di riscaldamento, la spia LED di termorilegatura

lampeggia in rosso. Trascorsi ca. 3 minuti, il dispositivo raggiunge la temperatura d'esercizio richiesta e la spia LED di termorilegatura si accende di verde in modo permanente. Un segnale acustico indica che l'apparecchio è ora pronto per la termorilegatura.

4. Posizionare i fogli di carta nella copertura per rilegatura a caldo.

Nota: Osservare la max. capacità di rilegatura, si veda il capitolo „Specifiche tecniche“.

5. Estrarre sul retro dell'apparecchio il ripiano (dispositivo di

raffreddamento) e introdurre le copertine per termorilegatura nell'apposita fessura di inserimento.53

6. Introdurre la copertina per termorilegatura con il lato chiuso in basso

dall'alto della fessura di inserimento. Un dispositivo di bloccaggio integrato mantiene la carta diritta.

7. Premere il tasto di termorilegatura per dare inizio alla procedura di

8. Durante la procedura di rilegatura, la spia LED di termorilegatura

lampeggia di nuovo in rosso. Dopo ca. 1 minuto, la rilegatura è conclusa e la spia LED di termorilegatura rimane accesa di verde in modo permanente. Tre segnali acustici indicano quindi la conclusione della rilegatura a caldo. Attenzione: Dopo la rilegatura, la copertina rilegata è molto calda sul dorso!

9. Estrarre quindi la copertina per termorilegatura posizionandola per 10

minuti sul dispositivo di raffreddamento. Nota: Osservare il tempo di raffreddamento previsto. Un tempo di raffreddamento inferiore potrebbe risultare in un cattivo risultato di rilegatura e quindi in fogli sciolti!

10. Ripetere i passi 1 - 9 per eseguire ulteriori termorilegature.

11. Una volta conclusa la termorilegatura, spegnere l'apparecchio e

scollegare la spina di alimentazione dalla presa di corrente. Se occorre, lasciare raffreddare il dispositivo prima di conservarlo.

6.3.2 Protezione antisurriscaldamento

(autospegnimento) L'apparecchio è dotato di protezione antisurriscaldamento (autospegnimento) al fine di evitare il surriscaldarsi di termocopertine non rimosse. Una volta conclusa la procedura di rilegatura, l'apparecchio rilascia un segnale. Contemporaneamente si attiva la protezione antisurriscaldamento. Se il tasto di termorilegatura non viene premuto di nuovo entro 90 minuti, l'alimentazione elettrica è interrotta elettronicamente (autospegnimento). Per poter quindi riprendere la rilegatura a caldo è necessario riaccendere l'apparecchio, si veda il capitolo „Accensione e spegnimento dell'apparecchio“.54 7 Pulizia e cura

7.1 Pulizia esterna dell'apparecchio

Attenzione: Prima di pulire l'apparecchio con un panno umido, scollegare sempre la spina dalla presa di corrente! Pulire l'involucro con un panno inumidito in sapone neutro e acqua. Nota: Non utilizzare solventi o detergenti corrosivi.

7.2 Pulizia dei rulli di trasporto

Incrostazioni e residui di adesivo sui rulli di trasporto possono influire sul risultato di plastificazione. Prevedere pertanto la regolare pulizia dei rulli di trasporto:

1. Attendere fino a quando la spia LED di plastificazione si accende di rosso

2. Introdurre un foglio di carta piegato nella fessura di inserimento della

3. Ripetere la procedura con un foglio di carta nuovo fino a quando sulla

carta non saranno più visibili incrostazioni o residui di adesivo. 8 Risoluzione di problemi Problema Diagnosi e causa Rimedio La spina di alimentazione non è collegata correttamente alla presa di corrente. Collegare la spina correttamente alla presa di corrente. L'apparecchio non risulta inserito. Premere il tasto di ON/OFF finché la spia LED di POWER risulta accesa di rosso. La spia POWER non si accende. La spia POWER ON/OFF è guasta. Si prega di rivolgersi alla nostra linea di assistenza tecnica (si veda il capitolo „Garanzia“). La pellicola plastificata non è completamente trasparente. La temperatura di plastificazione non è stata sufficiente. Sottoporre a plastificazione la stessa pellicola un'altra volta allo scopo di migliorare il risultato della plastificazione.55 La pellicola di plastificazione non è stata introdotta in modo diritto all'interno della fessura di introduzione della plastificatrice. La pellicola si intasa. La pellicola di plastificazione è troppo grande. Si veda il capitolo “Rimozione di pellicole intasate”. Si veda il capitolo “Pulizia dei rulli di trasporto”. Introdurre la pellicola di laminazione in modo diritto e con il lato chiuso nella fessura di inserimento della plastificatrice. Utilizzare solo pellicole di laminazione del formato indicato, si veda il capitolo “Specifiche tecniche”. L'apparecchio non funziona più dopo un utilizzo prolungato oppure si ferma durante l'esercizio. La superficie dell'apparecchio è calda? È probabile che la protezione antisurriscaldamento della plastificatrice abbia disattivato automaticamente il dispositivo. Attendere ca. 30 minuti e riprendere quindi di nuovo la plastificazione. Se l'apparecchio non funziona, si prega di rivolgersi alla nostra linea di assistenza tecnica (si veda il capitolo „Garanzia"). I rulli di trasporto non scorrono. La spina di alimentazione non è collegata correttamente alla presa di corrente. L'apparecchio non risulta inserito. Se il problema persiste, si prega di rivolgersi alla nostra linea di assistenza tecnica (si veda il capitolo „Garanzia"). Superata la max. capacità di rilegatura: troppi fogli o uso di una copertina di termorilegatura troppo grande. Osservare la max. capacità di rilegatura, si veda il capitolo „Specifiche tecniche”, e ripetere la rilegatura. La rilegatura è imperfetta / i fogli sono sciolti. Il tempo di raffreddamento osservato è troppo breve. Lasciare raffreddare il documento rilegato per min. 10 minuti sull'apposito ripiano di raffreddamento. Se il problema persiste, si prega di rivolgersi al nostro servizio di assistenza telefonica, si veda il capitolo “Garanzia”.56 9 Specifiche tecniche

TBL 1300 Combo Elemento di visualizzazione: LED di POWER (rosso) Plastificatrice Max. larghezza di plastificazione: 320 mm Max. spessore dei documenti da plastificare: 0,6 mm Spessore della pellicola di laminazione:

Velocità di plastificazione: 250 mm al minuto Durata di riscaldamento: 3-5 minuti Spie: LED (verde, rosso; lampeggiante; sempre acceso) Particolarità: Selettore di rimozione intasamenti Niente bolle Spegnimento automatico in caso di surriscaldamento Rilegatrice a caldo Max. larghezza di rilegatura: 335 mm (per formato DIN A4) Max. capacità di rilegatura: 200 fogli (70g/m

in termocopertine da ≤ 20 mm Tempo di rilegatura: ca. 1 minuto Durata di riscaldamento: 3-5 minuti Durata di raffreddamento consigliato: > 10 minuti Spie: LED (verde, rosso; lampeggiante; sempre acceso) Particolarità: Segnalazione ottica e acustica di apparecchio pronto all'esercizio e fine della procedura di rilegatura Ripiano estraibile per il raffreddamento delle copertine per rilegatura (dispositivo di raffreddamento) Apertura automatica della copertura per rimozione intasamenti Colore: Nero/argento 11 mic o micron = espressione in uso nell'area linguistica anglosassone che indica un micrometro (µm). 1 micrometro è un millesimo di millimetro. Esempi: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.57 Misure (L x P x H): 435 x 115 x 225 mm Peso: 2 kg Tensione di alimentazione: 230 V, 50 Hz Assorbimento: max. 320 W, 1,45 A Spegnimento automatico: 90 min dopo stand-by

La conformità con le normative EU è confermata dal marchio CE. 10 Nota sullo smaltimento Questo simbolo (il bidone sbarrato) indica che l'utilizzatore finale è tenuto a smaltire il presente prodotto alla fine della rispettiva durata utile attraverso un sistema di recupero o di raccolta differenziata. Il simbolo è valido soltanto per gli stati del SEE

11 Garanzia Caro cliente, ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti La preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

12 SEE = Spazio Economico Europeo che comprende gli stati membro dell'Unione Europea oltre agli stati Islanda, Liechtenstein e Norvegia.58

Il costruttore dichiara con la presente che la macchina sotto descritta è conforme alle norme delle direttive:
