BEDIENUNGSANLEITUNG TBL 1300 OLYMPIA

Laminier- und Thermobindegerät Laminator and Thermal Binder

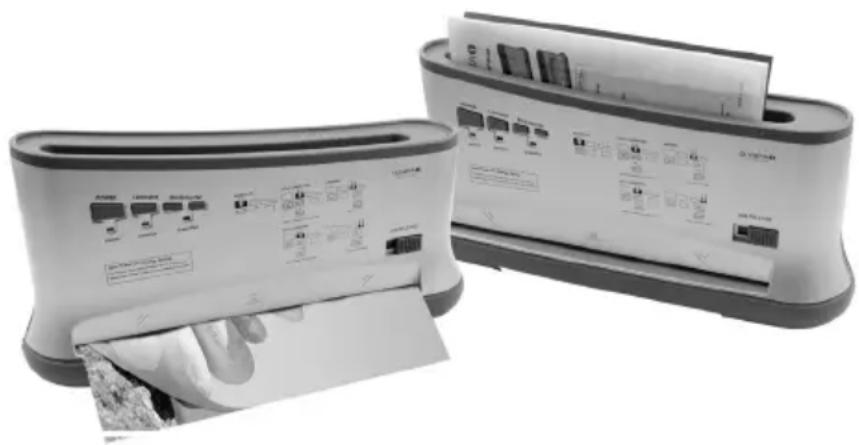

TBL 1300 Combo Laminier- und Thermobindegerät

4.2 Funktionstasten und Anzeigeelemente...................................... 8

5 Inbetriebnahme..................................................................................... 8 6 Bedienung ............................................................................................ 9

6.1 Gerät ein- und ausschalten........................................................ 9

• 8 Problembehandlung p. 13
• 9 Technische Daten p. 14
• 10 Entsorgungshinweis p. 15

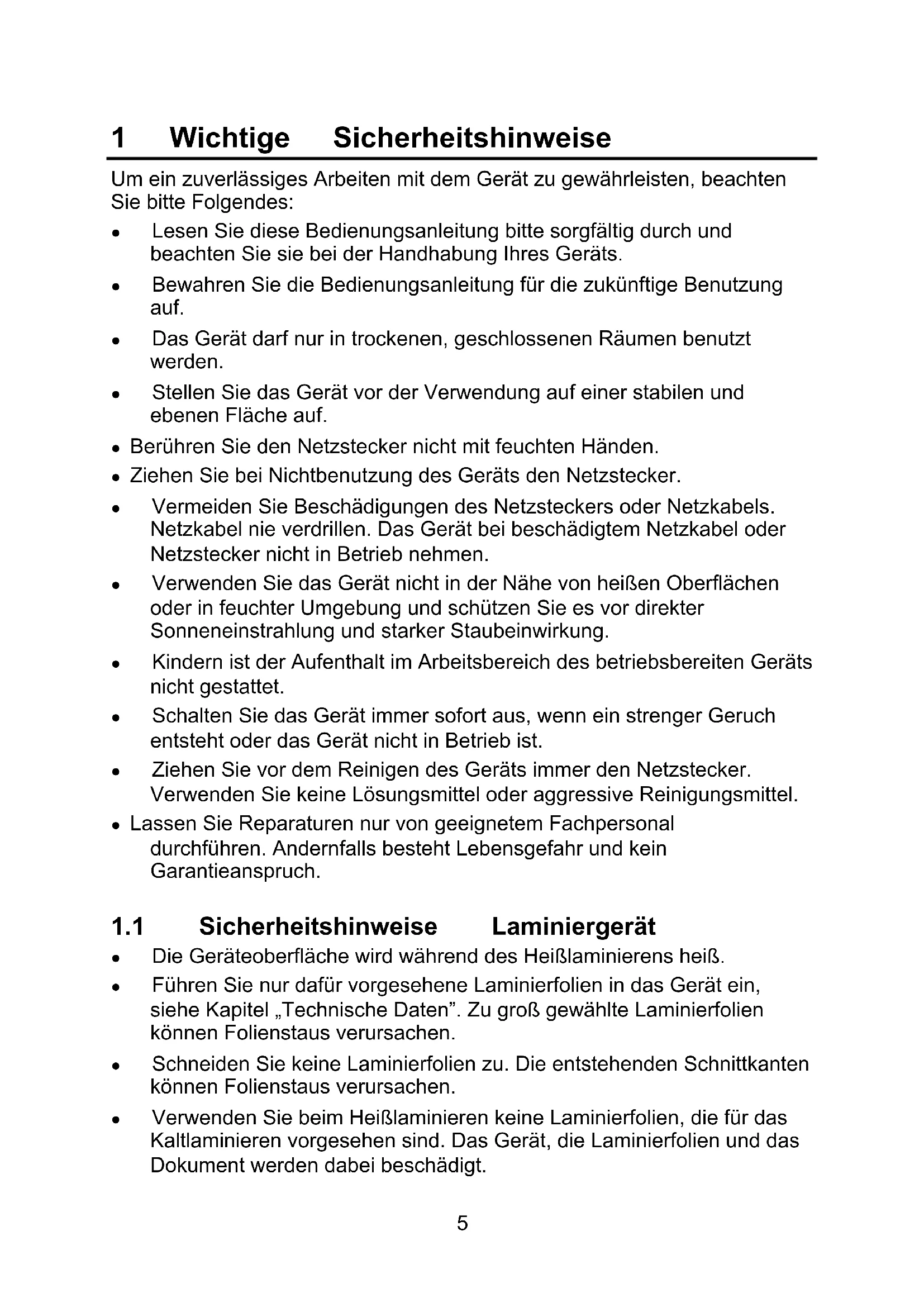

• 11 Garantie 1 Wichtige Sicherheitshinweise Um ein zuverlässiges Arbeiten mit dem Gerät zu gewährleisten, beachten Sie bitte Folgendes: ● Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch und beachten Sie sie bei der Handhabung Ihres Geräts. ● Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung auf. ● Das Gerät darf nur in trockenen, geschlossenen Räumen benutzt werden. ● Stellen Sie das Gerät vor der Verwendung auf einer stabilen und ebenen Fläche auf. ● Berühren Sie den Netzstecker nicht mit feuchten Händen. ● Ziehen Sie bei Nichtbenutzung des Geräts den Netzstecker. ● Vermeiden Sie Beschädigungen des Netzsteckers oder Netzkabels. Netzkabel nie verdrillen. Das Gerät bei beschädigtem Netzkabel oder Netzstecker nicht in Betrieb nehmen. ● Verwenden Sie das Gerät nicht in der Nähe von heißen Oberflächen oder in feuchter Umgebung und schützen Sie es vor direkter Sonneneinstrahlung und starker Staubeinwirkung. ● Kindern ist der Aufenthalt im Arbeitsbereich des betriebsbereiten Geräts nicht gestattet. ● Schalten Sie das Gerät immer sofort aus, wenn ein strenger Geruch entsteht oder das Gerät nicht in Betrieb ist. ● Ziehen Sie vor dem Reinigen des Geräts immer den Netzstecker. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel. ● Lassen Sie Reparaturen nur von geeignetem Fachpersonal durchführen. Andernfalls besteht Lebensgefahr und kein Garantieanspruch. p. 165

1.1 Sicherheitshinweise Laminiergerät

● Die Geräteoberfläche wird während des Heißlaminierens heiß. ● Führen Sie nur dafür vorgesehene Laminierfolien in das Gerät ein, siehe Kapitel „Technische Daten”. Zu groß gewählte Laminierfolien können Folienstaus verursachen. ● Schneiden Sie keine Laminierfolien zu. Die entstehenden Schnittkanten können Folienstaus verursachen. ● Verwenden Sie beim Heißlaminieren keine Laminierfolien, die für das Kaltlaminieren vorgesehen sind. Das Gerät, die Laminierfolien und das Dokument werden dabei beschädigt.6 ● Laminieren Sie keine hitzeempfindlichen Materialien mit diesem Gerät, wie z. B. Thermopapier. ● Metallische Gegenstände können nicht laminiert werden. ● Beim Laminieren von feuchten Dokumenten erzielen Sie schlechte Laminierergebnisse. ● Halten Sie lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände von dem Laminiereinzug fern. Verletzungsgefahr!

1.2 Sicherheitshinweise Thermobindegerät

● Die Geräteoberfläche wird während des Betriebs heiß. ● Verwenden Sie nur Bindemappen in der richtigen Größe. Andernfalls wird keine ausreichende Bindequalität erreicht. ● Binden Sie keine hitzeempfindlichen Materialien mit diesem Gerät, wie z. B. Thermopapier. ● Bringen Sie metallische Elemente und Finger nicht in die Geräteöffnung ein. Andernfalls besteht die Gefahr eines elektrischen Schlags oder von Verbrennungen. 2 Haftungsausschluss Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und gegebenenfalls dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus diesem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produkts ohne vorherige Ankündigung jederzeit zu ändern. 3 Bestimmungsgemäßer Gebrauch Dieses Laminier- und Thermobindegerät darf nur verwendet werden für: ● das Laminieren mit Heißlaminierfolien und Kaltlaminierfolien mit einer Laminierfolienstärke von 75 bis 125 mic

, wobei die Gesamtdicke der zu laminierenden Dokumente (Fotos, Bilder, Karten, Papier usw.) bei maximal 0,6 mm liegen darf ● das Binden von maximal 200 Blatt Papier (70g/m

) in speziellen Thermobindemappen mit einer Breite von maximal 20 mm

1 mic oder micron = Eine aus dem englischen Sprachraum stammende Bezeichnung für ein Mikrometer (µm). 1 Mikrometer ist ein Tausendstel Millimeter. Beispiele: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.7 Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. 4 Bedienelemente

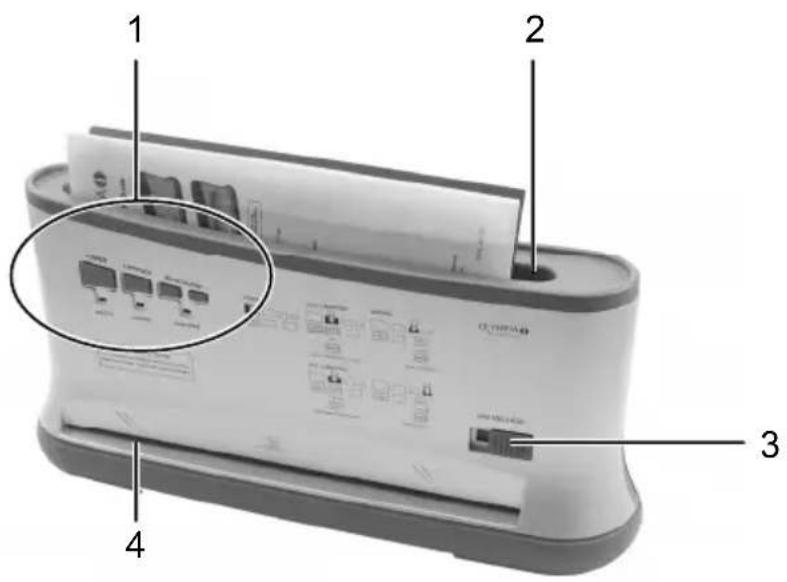

1 Bedien- und Anzeigeelemente 2 Bindeschacht 3 Stauentriegelungsschieber (Laminierfunktion) 4 Laminiereinzug (vorne)

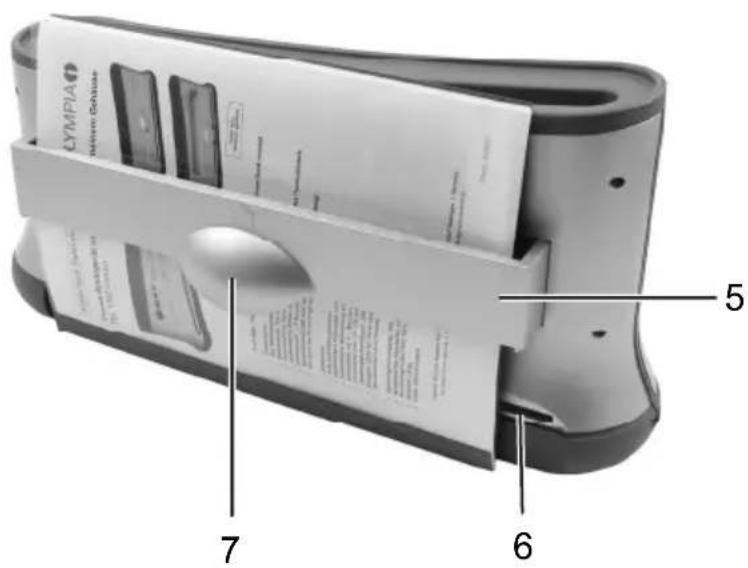

5 Herausziehbarer Halter (Abkühlvorrichtung) 6 Laminierauslauf (hinten) 7 Griff des herausziehbaren Halters

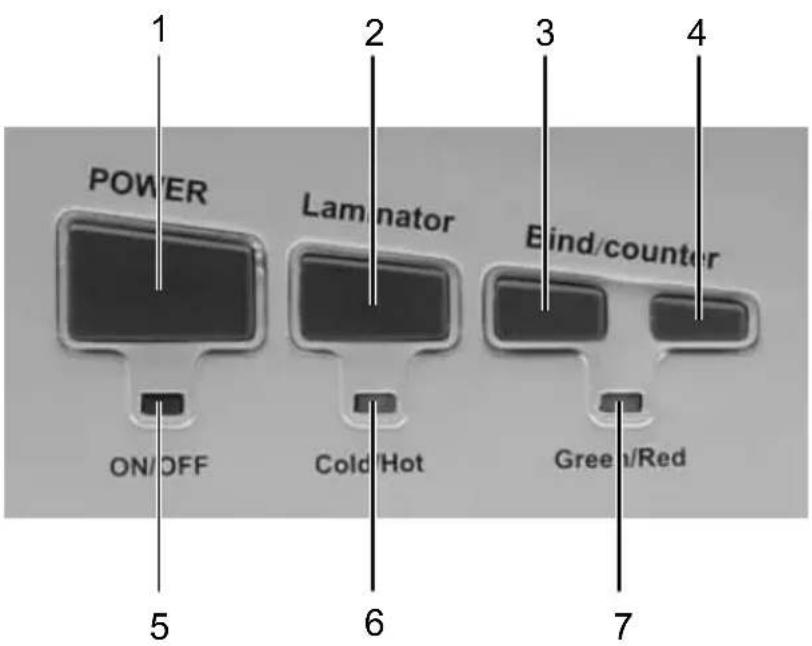

4.2 Funktionstasten und Anzeigeelemente

1 Ein-/Aus-Taste (POWER ON/OFF) 2 Laminier-Taste 3 Vorheiz-Taste 4 Thermobinde-Taste 5 POWER-LED (Anzeige Gerät ein/aus) 6 Laminier-LED (grün = Kaltlaminieren; rot = Heißlaminieren) (blinkend = warten; dauerhaft leuchtend = betriebsbereit) 7 Thermobinden-LED (rot & blinkend = Aufheizvorgang; grün & dauerhaft leuchtend = betriebsbereit/fertig) 5 Inbetriebnahme ● Platzieren Sie das Gerät auf einer stabilen und ebenen Oberfläche. Achtung: Prüfen Sie, ob die Spannungsangabe des Geräts mit der Ihres Stromnetzes übereinstimmt (230 V, 50 Hz). ● Stecken Sie den Netzstecker in eine gut zugängliche Standard- steckdose.

Sicherheitshinweis: Die Steckdose muss in der Nähe des Geräts angebracht und leicht zugänglich sein. Sie können somit im Notfall das Gerät schnell vom Stromnetz trennen. 6 Bedienung

6.1 Gerät ein- und ausschalten

1. Drücken Sie die Ein-/Aus-Taste (POWER). Die POWER-LED leuchtet

rot. Das Gerät ist an.

2. Drücken Sie die Ein-/Aus-Taste (POWER). Die POWER-LED erlischt.

Mit dem Laminiergerät können Sie heiß und kalt laminieren: ● Beim Kaltlaminieren wird die Laminierfolie zusammengepresst. ● Beim Heißlaminieren wird die Laminierfolie zusammengeklebt. Stimmen Sie die Auswahl der Laminiermethode auf das zu laminierende Material ab. Hinweis: Thermopapier und Ultraschallbilder beispielsweise sollten nur kalt laminiert werden!

6.2.1 Kaltlaminieren

1. Stellen Sie sicher, dass das Gerät eingeschaltet ist, siehe Kapitel „Gerät

ein- und ausschalten”.

2. Drücken Sie die Laminier-Taste, bis die Laminier-LED grün leuchtet.

Wenn die Laminier-LED dauerhaft grün leuchtet, ist das Gerät betriebsbereit für das Kaltlaminieren. Achtung: Haben Sie das Laminiergerät kurz vorher zum Heißlaminieren eingesetzt, muss das Laminiergerät erst abkühlen. Während des Abkühlvorgangs blinkt die Laminier-LED grün. Die Abkühldauer beträgt einige Minuten. Hinweis: Verwenden Sie für das Kaltlaminieren ausschließlich Kaltlaminierfolien.

3. Entfernen Sie die Schutzfolie von der Folientasche.

4. Legen Sie das Laminiergut so in die Folientasche ein, dass allseitig etwa

3 bis 5 mm Abstand vom Laminierfolienrand vorhanden ist.10

5. Führen Sie die Folientasche zusammen mit dem Laminiergut gerade und

mit der geschlossenen Seite voran in den Laminiereinzug ein. Der Laminiervorgang erfolgt automatisch. Hinweis: Um ein Falten der Laminierfolie zu vermeiden, darf die offene Seite der Folientasche niemals zuerst in den Laminiereinzug eingeführt werden. Beim Einführen der Folientasche beachten Sie bitte die Anweisungen am Laminiereinzug.

6.2.2 Heißlaminieren

1. Stellen Sie sicher, dass das Gerät eingeschaltet ist, siehe Kapitel „Gerät

ein- und ausschalten”.

2. Drücken Sie die Laminier-Taste, bis die Laminier-LED rot leuchtet.

Während des Aufheizvorgangs blinkt die Laminier-LED rot. Nach etwa 3 bis 5 Minuten ist die korrekte Betriebstemperatur erreicht und die Laminier-LED leuchtet dauerhaft rot. Hinweis: Verwenden Sie für das Heißlaminieren ausschließlich Heißlaminierfolien.

3. Legen Sie das Laminiergut so in die Folientasche ein, dass allseitig etwa

3 bis 5 mm Abstand vom Laminierfolienrand vorhanden ist.

4. Führen Sie die Folientasche zusammen mit dem Laminiergut gerade und

mit der geschlossenen Seite voran in den Laminiereinzug ein. Der Laminiervorgang erfolgt automatisch. Hinweis: Um ein Falten der Laminierfolie zu vermeiden, darf die offene Seite der Folientasche niemals voran in den Laminiereinzug eingeführt werden. Beim Einführen der Folientasche beachten Sie bitte die Anweisungen am Laminiereinzug. Vorsicht: Die austretende Laminierfolie ist nach dem Laminieren sehr heiß und weich. Gehen Sie deshalb mit dem laminierten Produkt vorsichtig um! Hinweis: Zum Ebnen beschweren Sie das laminierte Produkt mit einem Buch oder einem anderen schweren, ebenen Gegenstand.

5. Wenn Sie mit dem Laminieren fertig sind, schalten Sie das Gerät aus und

ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät abkühlen, bevor Sie es gegebenenfalls wegstellen. Vorsicht: Das Gerät ist nach dem Laminieren sehr heiß! Verletzungsgefahr!11

6.2.3 Folienstau beseitigen

Um Folienstaus schnell zu beseitigen, ist das Gerät mit einem Stauentriegelungsschieber (JAM RELEASE) ausgerüstet. Wenn die Laminierfolie blockiert, gehen Sie folgendermaßen vor:

1. Schalten Sie das Gerät aus: Drücken Sie die Ein-/Aus-Taste, bis die

2. Stellen Sie den Stauentriegelungsschieber (JAM RELEASE) ganz nach

3. Halten Sie das Laminiergerät fest und ziehen Sie die Laminierfolie

zusammen mit dem Laminiergut aus dem Laminiereinzug.

4. Stellen Sie den Stauentriegelungsschieber zurück nach links.

5. Reinigen Sie die Transportwalzen von Ablagerungen und Kleberesten,

indem Sie ein gefaltetes Blatt Papier in den Laminiereinzug einführen, siehe Kapitel „Transportwalzen reinigen”. Hinweis: Falls sich Folienstaus ständig wiederholen oder sich gestaute Folie nicht mehr aus dem Laminiergerät ziehen lässt, wenden Sie sich bitte an unsere Hotline (siehe Kapitel „Garantie“).

1. Stellen Sie sicher, dass das Gerät eingeschaltet ist, siehe Kapitel „Gerät

ein- und ausschalten”.

2. Drücken Sie die Vorheiz-Taste, um den Aufheizvorgang zu starten.

3. Während des Aufheizvorgangs blinkt die Thermobinden-LED rot. Nach

etwa 3 Minuten ist die korrekte Betriebstemperatur erreicht und die Thermobinden-LED leuchtet dauerhaft grün. Ein Signalton signalisiert auch akustisch, dass das Gerät für das Thermobinden einsatzbereit ist.

4. Legen Sie die Blätter Papier in die Thermobindemappe.

Hinweis: Beachten Sie die maximale Bindekapazität, siehe Kapitel „Technische Daten“.

5. Ziehen Sie auf der Rückseite des Geräts den Halter heraus

(Abkühlvorrichtung), um ein Einführen der Thermobindemappen in den Bindeschacht zu ermöglichen.

6. Führen Sie die Thermobindemappe mit der geschlossenen Seite nach

unten von oben in den Bindeschacht ein. Eine eingebaute Klemmeinrichtung hält das Papier aufrecht.

7. Drücken Sie die Thermobinde-Taste, um den Bindevorgang zu starten.12

8. Während des Bindevorgangs blinkt die Thermobinden-LED wieder rot.

Nach etwa 1 Minute ist der Bindevorgang abgeschlossen und die Thermobinden-LED leuchtet dauerhaft grün. Drei Signaltöne signalisieren auch akustisch, dass die Thermobindung fertiggestellt wurde. Vorsicht: Die gebundene Mappe ist nach dem Binden im Rückenbereich sehr heiß!

9. Entnehmen Sie die Thermobindemappe und stellen Sie sie für 10

Minuten auf die Abkühlvorrichtung. Hinweis: Halten Sie die Abkühlzeit ein. Eine zu kurze Abkühlzeit hat lose Blätter zur Folge!

10. Für weitere Bindungen wiederholen Sie die Schritte 1 bis 9.

11. Wenn Sie mit dem Thermobinden fertig sind, schalten Sie das Gerät aus

und ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät abkühlen, bevor Sie es gegebenenfalls wegstellen.

6.3.2 Überhitzungsschutz (Auto-off)

Das Gerät ist mit einem Überhitzungsschutz (Auto-off) ausgerüstet, um nicht entnommene Thermobindemappen vor Überhitzung zu schützen. Wenn der Bindevorgang fertig ist, ertönt ein Signal. Gleichzeitig wird der Überhitzungsschutz aktiviert. Wird die Thermobinde-Taste nach 90 Minuten nicht erneut gedrückt, wird die Stromversorgung elektronisch abgeschaltet (Auto-off). Zum erneuten Thermobinden muss das Gerät wieder eingeschaltet werden, siehe Kapitel „Gerät ein- und ausschalten“. 7 Reinigung & Pflege

7.1 Gerät von außen reinigen

Achtung: Ziehen Sie vor dem feuchten Reinigen des Geräts immer den Netzstecker! Reinigen Sie das Gehäuse mit einem in milder Seife und klarem Wasser getränkten, leicht feuchten Tuch. Hinweis: Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.13

7.2 Transportwalzen reinigen

Ablagerungen und Klebereste an den Transportwalzen können das Lami- nierergebnis beeinflussen. Darum müssen die Transportwalzen in regelmäßigen Abständen gereinigt werden:

1. Warten Sie, bis die Laminier-LED dauerhaft rot leuchtet.

2. Führen Sie ein gefaltetes Blatt Papier in den Laminiereinzug ein.

3. Wiederholen Sie den Vorgang mit einem neuen Blatt Papier so lange, bis

auf dem Papier keine Ablagerungen oder Klebereste mehr zu sehen sind. 8 Problembehandlung Problem Diagnose & Ursache Abhilfe Der Netzstecker steckt nicht richtig in der Steckdose. Stecken Sie den Netzstecker richtig in die Steckdose. Das Gerät wurde nicht eingeschaltet. Drücken Sie die Ein-/Aus- Taste, bis die POWER-LED rot leuchtet. Anzeige POWER leuchtet nicht. Anzeige POWER ON/OFF ist defekt. Wenden Sie sich an unsere Hotline (siehe Kapitel „Garantie“). Die laminierte Folie ist nicht vollständig durchsichtig. Die Laminiertemperatur war nicht ausreichend. Laminieren Sie dieselbe Laminierfolie erneut, um das Laminierergebnis zu verbessern. Die Laminierfolie ist nicht gerade in den Laminiereinzug geführt worden. Folienstau Die Laminierfolie ist zu groß. Siehe Kapitel „Folienstau beseitigen”. Siehe Kapitel „Transportwalzen reinigen”. Führen Sie die Laminierfolie gerade und mit der geschlossen Seite voran in den Laminiereinzug. Benutzen Sie nur Laminierfolien in der angegebenen Größe, siehe Kapitel „Technische Daten”. Gerät funktioniert nach längerem Betrieb nicht mehr oder stoppt während des Betriebs. Ist die Oberfläche des Geräts warm? Dann hat vermutlich der Überhitzungsschutz das Laminiergerät automatisch ausgeschaltet. Warten Sie ca. 30 Minuten und probieren Sie noch einmal, zu laminieren. Wenn das Gerät nicht funktioniert, wenden Sie sich an unsere Hotline (siehe Kapitel „Garantie“).14 Transportwalzen laufen nicht. Der Netzstecker steckt nicht richtig in der Steckdose. Das Gerät wurde nicht eingeschaltet. Falls das Problem weiter besteht, wenden Sie sich an unsere Hotline (siehe Kapitel „Garantie“). Maximale Bindekapazität überschritten: zu viele Blätter oder zu große Thermobindemappe. Halten Sie sich an die maximale Bindekapazität, siehe Kapitel „Technische Daten”, und führen Sie die Bindung erneut durch. Bindung ist fehlerhaft / lose Blätter Die Abkühlzeit wurde unterschritten. Lassen Sie das gebundene Dokument mindestens 10 Minuten auf dem Halter stehen. Falls das Problem nicht behoben werden konnte, wenden Sie sich an unsere Hotline, siehe Kapitel „Garantie”. 9 Technische Daten

TBL 1300 Combo Anzeigeelement: POWER-LED (rot) Laminiergerät Maximale Laminierbreite: 320 mm Maximale Dicke zu laminierender Dokumente: 0,6 mm Laminierfolienstärke: 75 bis 125 mic

Laminiergeschwindigkeit: 250 mm pro Minute Aufheizdauer: 3-5 Minuten Anzeigeelemente: LED (grün, rot; blinkend, dauerhaft leuchtend) Besondere Merkmale: Stauentriegelungsschieber Keine Blasenbildung Automatische Abschaltung bei Überhitzung Thermobindegerät Maximale Bindebreite: 335 mm (für DIN A4 Format) Maximale Bindekapazität: 200 Blatt (70g/m

in Thermobindemappe ≤ 20 mm Bindezeit: ca. 1 Minute Aufheizdauer: 3-5 Minuten 2 mic oder micron = Eine aus dem englischen Sprachraum stammende Bezeichnung für ein Mikrometer (µm). 1 Mikrometer ist ein Tausendstel Millimeter. Beispiele: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.15 Empfohlene Abkühldauer: > 10 Minuten Anzeigeelemente: LED (grün, rot; blinkend, dauerhaft leuchtend) Besondere Merkmale: Optische und aktustische Anzeige von Betriebsbereitschaft und Ende Bindevorgang Herausziehbarer Halter für das Abkühlen von Bindemappen (Abkühlvorrichtung) Automatisches Öffnen der Staubabdeckung Farbe: schwarz-silber Abmessungen (B x T x H): 435 x 115 x 225 mm Gewicht: 2 kg Spannungsversorgung: 230 V, 50 Hz Aufnahmeleistung: max. 320 W, 1,45 A Automatische Abschaltung: 90 min nach Stand-by

Die Konformität mit den EU-Richtlinien wird durch das CE-Zeichen bestätigt. 10 Entsorgungshinweis Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass dieses Produkt nach der Lebenszeit zu einem für den Endanwender verfügbaren Rücknahme- oder getrennten Sammelsystem gebracht werden soll. Dieses Symbol gilt nur in den Staaten des EWR

3 EWR = Europäischer Wirtschaftsraum, welcher die EU-Mitgliedstaaten plus die Staaten Island, Liechtenstein und Norwegen umfasst.16 11 Garantie ACHTUNG ! WICHTIGE GARANTIEUNTERLAGE BITTE UNBEDINGT AUFBEWAHREN ! Lieber Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte: ● Die Garantiezeit für Ihr Gerät beträgt 24 Monate. ● Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf. ● Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen) Oft kann unser Fachpersonal telefonisch weiterhelfen. ● Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden: Service-Center Hattingen Zum Kraftwerk 1 45527 Hattingen Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen. Herzlichen Dank für Ihr Verständnis. Mit freundlichen Grüßen Ihre Olympia Business Systems Vertriebs GmbH17

Der Hersteller erklärt hiermit, dass das Gerät mit den Bestimmungen der Richtlinien und Normen übereinstimmt:

21.11.2011Diese Bedienungsanleitung dient der Information.

Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein. Wir behalten uns inhaltliche und technische Änderungen vor.
