TB 1280 - Rilegatrice OLYMPIA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termorelatore
Marca	Olympia
Modello	TB 1280
Dimensioni (L x l x H)	Circa 400 x 150 x 100 mm (stima)
Peso	840 g
Alimentazione	220-240 V~, 50 Hz, 1,0 A
Larghezza di rilegatura max.	335 mm (per formato A4)
Capacità max. di fogli	200 fogli (70 g/m²) con camicia di 20 mm
Tempo di preriscaldamento	3-5 minuti
Tempo di funzionamento	Circa 1 minuto
Tempo di raffreddamento min.	10 minuti
Spegnimento automatico	Dopo 90 minuti di inattività
Funzioni principali	Rilegatura termica automatica, spegnimento automatico, protezione contro il surriscaldamento
Manutenzione e pulizia	Pulire l'esterno con un panno morbido, asciutto e non lanuginoso. Non utilizzare prodotti per la pulizia o solventi.
Sicurezza	Rischio di ustione (superficie calda), non aprire né riparare da sé, utilizzare in un luogo ben ventilato, tenere fuori dalla portata dei bambini
Pezzi di ricambio e riparabilità	Non riparabile dall'utente. In caso di difetto, restituire al negozio con lo scontrino.
Informazioni generali	Uso domestico solo, utilizzo conforme a una camicia di rilegatura termica adatta, non utilizzare in modo continuo

Domande frequenti - TB 1280 OLYMPIA

Che tipo di camicia di rilegatura posso usare con l'Olympia TB 1280?

Utilizzare solo camicie di rilegatura termica adatte alla rilegatura termica, con uno spessore massimo di 20 mm. Non utilizzare altri tipi di camicie.

Cosa fare se l'apparecchio non si avvia?

Verificare che la spina di alimentazione sia correttamente inserita in una presa elettrica funzionante. L'apparecchio dispone di uno spegnimento automatico dopo 90 minuti di inattività; riaccenderlo se necessario.

Perché l'apparecchio non si scalda più?

L'apparecchio è dotato di una protezione contro il surriscaldamento. Lasciarlo raffreddare per almeno 10 minuti prima di riutilizzarlo.

Come utilizzare correttamente l'Olympia TB 1280?

1. Collegare e accendere l'apparecchio (LED rosso). 2. Attendere il preriscaldamento (3-5 min, LED verde). 3. Posizionare i fogli in una camicia termica. 4. Inserire la camicia nell'area funzionale. 5. Premere Start (LED lampeggia rosso). 6. Dopo 1 min, rimuovere la rilegatura e lasciare raffreddare per 10 min nel dispositivo di raffreddamento.

Posso rilegare fogli plastificati o carta termica?

No, non rilegare mai materiali metallici, umidi, sensibili al calore (carta termica, immagini a ultrasuoni), plastificati o in pellicole trasparenti. Rilegare solo fogli sciolti.

Qual è la capacità massima di fogli?

L'apparecchio può rilegare fino a 200 fogli di carta 70 g/m² in una camicia di rilegatura da 20 mm di spessore.

Quanto tempo è necessario affinché la rilegatura si raffreddi?

Il tempo di raffreddamento minimo è di 10 minuti. Un raffreddamento insufficiente può causare una rilegatura difettosa.

L'apparecchio si spegne da solo, è normale?

Sì, l'Olympia TB 1280 dispone di una funzione di spegnimento automatico dopo 90 minuti di inattività per risparmiare energia ed evitare incidenti.

Come pulire la rilegatrice?

Pulire l'esterno con un panno morbido, asciutto e non lanuginoso. Non utilizzare mai prodotti per la pulizia o solventi.

Cosa fare se la rilegatura è difettosa?

Verificare che la camicia utilizzata sia adatta alla rilegatura termica, che il numero di fogli non superi 200 e che il tempo di raffreddamento di almeno 10 minuti sia stato rispettato.

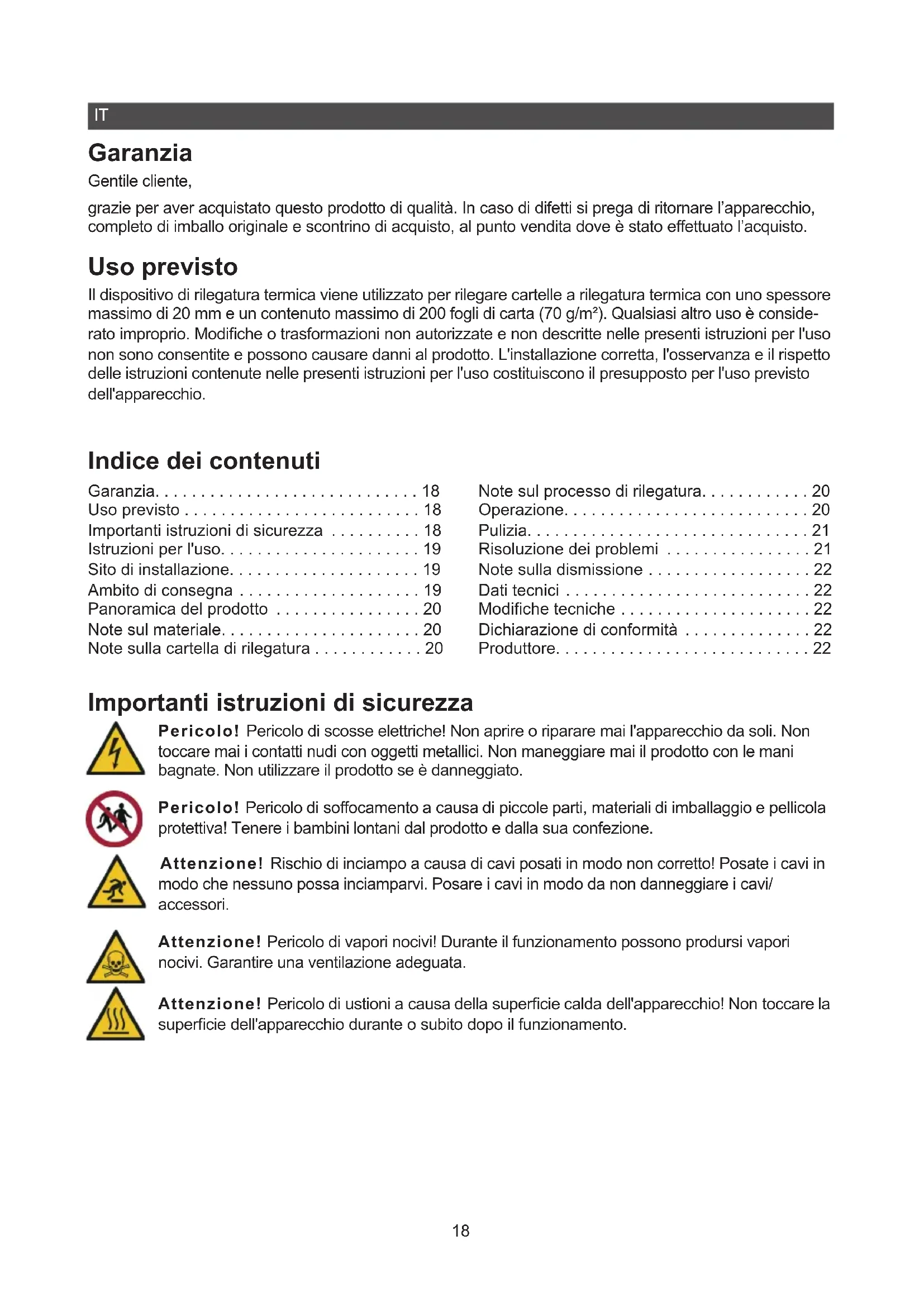

MANUALE UTENTE TB 1280 OLYMPIA

grazie per aver acquistato questo prodotto di qualità. In caso di difetti si prega di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Uso previsto

Il dispositivo di rilegatura termica viene utilizzato per rilegare cartelle a rilegatura termica con uno spessore massimo di 20 mm e un contenuto massimo di 200 fogli di carta (70 g/m²). Qualsiasi altro uso è considerato improprio. Modifiche o trasformazioni non autorizzate e non descritte nelle presenti istruzioni per l'uso non sono consentite e possono causare danni al prodotto. L'installazione corretta, l'osservanza e il rispetto delle istruzioni contenute nelle presenti istruzioni per l'uso costituiscono il presupposto per l'uso previsto dell'apparecchio.

Indice dei contenuti

Garanzia....18
Uso previsto 18
Importanti istruzioni di sicurezza ..... 18
Istruzioni per l'uso....19
Sito di installazione....19
Ambito di consegna 19
Panoramica del prodotto 20
Note sul materiale....20
Note sulla cartella di rilegatura ..... 20

Note sul processo di rilegatura....20
Operazione....20
Pulizia....21
Risoluzione dei problemi ..... 21
Note sulla dismissione ..... 22
Dati tecnici 22
Modifiche tecniche 22
Dichiarazione di conformità ..... 22
Produttore....22

Importanti istruzioni di sicurezza

Pericolo! Pericolo di scosse elettriche! Non aprire o riparare mai l'apparecchio da soli. Non toccare mai i contatti nudi con oggetti metallici. Non maneggiare mai il prodotto con le mani bagnate. Non utilizzare il prodotto se è danneggiato.

Pericolo! Pericolo di soffocamento a causa di piccole parti, materiali di imballaggio e pellicola protettiva! Tenere i bambini lontani dal prodotto e dalla sua confezione.

Attenzione! Rischio di inciampo a causa di cavi posati in modo non corretto! Posate i cavi in modo che nessuno possa inciamparvi. Posare i cavi in modo da non danneggiare i cavi/ accessori.

Attenzione! Pericolo di vapori nocivi! Durante il funzionamento possono prodursi vapori nocivi. Garantire una ventilazione adeguata.

Attenzione! Pericolo di ustioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Attenzione! Rischio di ustioni a causa della superficie calda! Non toccare l'area di rilegatura/il retro della cartella di rilegatura termica direttamente dopo il processo di rilegatura.

Attenzione! Danneggiamento del materiale a causa di un uso improprio! Utilizzare solo cartelline termoleganti che soddisfano i requisiti di cui ai Dati tecnici.

Attenzione! Possibili danni materiali! Se il prodotto presenta caratteristiche insolite come rumore, odore o fumo, scollegare immediatamente l'alimentazione.

Attenzione! Possibili danni materiali! Non si può escludere che alcune vernici, plastiche o prodotti per la cura dei mobili possano attaccare e ammorbidire il materiale dei piedini antiscivolo. Per evitare segni sui mobili, se necessario posizionare un tappetino antiscivolo sotto l'apparecchio.

Istruzioni per l'uso

Leggere le presenti istruzioni per l'uso prima di collegare e utilizzare il prodotto. Conservare le presenti istruzioni per l'uso per future consultazioni. Consegnare tutti i documenti quando si cede il prodotto a terzi.

• Proteggere il prodotto dalla luce solare diretta, dalle fiamme libere, dalle fonti di calore, dall'umidità e dalla polvere.
  • Non coprire il prodotto durante il funzionamento.
• Il prodotto non è destinato all'uso commerciale.
• Il prodotto può essere utilizzato solo in ambienti interni ben ventilati.
• Collegare l'apparecchio solo a una presa di corrente installata correttamente e facilmente accessibile. Osservare le informazioni riportate in Dati tecnici.
• Utilizzare solo accessori che soddisfano i requisiti di cui ai dati tecnici.
• Non lasciare l'apparecchio incustodito durante il funzionamento.
• Assicurarsi che l'apparecchio non venga utilizzato senza sorveglianza da bambini o da persone con ridotte capacità fisiche, sensoriali o mentali.
  • L'apparecchio non è adatto al funzionamento continuo.
• L'apparecchio è dotato di una funzione di spegnimento automatico. Il dispositivo si spegne automaticamente dopo 90 minuti di inattività.
• Scollegare l'apparecchio dall'alimentazione quando non è in uso per evitare un funzionamento accidentale.
• Spegnere l'apparecchio dopo il processo di legatura, scollegare la spina dalla presa di corrente e lasciare raffreddare l'apparecchio.

Sito di installazione

Collocare l'apparecchio su una superficie stabile e piana, vicino a una presa di corrente.

Ambito di consegna

1 Rilegatrice termica 1 Istruzioni per l'uso

Panoramica del prodotto

1 LED di alimentazione 5 Pulsante di avvio (Counter)

2 LED di stato (Bind) 6 Dispositivo di raffreddamento

3 Area funzionale 7 Maniglia del dispositivo di raffreddamento

4 Pulsante di accensione/spegnimento (On/Off)

Note sul materiale

• Non legare materiali metallici, bagnati o irregolari.
• Non rilegare materiali sensibili al calore (ad es. carta termica, immagini ad ultrasuoni).
• Non rilegare pellicole laminate o carta in pellicole trasparenti.
- I documenti ufficiali possono perdere la loro validità in seguito alla rilegatura.
• Rilegare solo i fogli sciolti.

Note sulla cartella di rilegatura

• Utilizzare solo cartelle di rilegatura destinate alla rilegatura termica.
• Altre cartelle di rilegatura non sono espressamente adatte alla rilegatura termica.
• Selezionare la dimensione appropriata della cartella di rilegatura.

Note sul processo di rilegatura

• Non introdurre nel bacino di raccolta cartelle rilegate senza contenuto.
- Il tempo di raffreddamento tra i processi di legatura è di almeno 10 minuti.

Operazione

1 Collegare la spina di rete a una presa di corrente correttamente installata.
2 Premere il pulsante On/Off per accendere il dispositivo. Il LED Power si accende in rosso.
3 Il LED Status lampeggia in rosso. L'apparecchio si riscalda (circa 3 minuti).

Attenzione! Pericolo di ustioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Nota: Attendere che l'apparecchio sia completamente riscaldato. Non inserire prima la cartella di rilegatura termica per evitare che si fonda correttamente.

4 Inserire i documenti da rilegare nella cartella di rilegatura termica. Assicurarsi che i documenti siano allineati nella cartella di rilegatura termica.

Attenzione! Possibili danni materiali! Utilizzare solo cartelle di rilegatura adatte alla rilegatura termica.

5 Il LED Status si illumina continuamente di verde e viene emesso un segnale acustico non appena il dispositivo è pronto per l'uso.
6 Con la maniglia estrarre il dispositivo di raffreddamento dall'apparecchio per aprire l'area funzionale.
7 Posizionare la cartella di rilegatura termica nell'area funzionale con il lato chiuso rivolto verso il basso.
8 Premere il pulsante Start per avviare il processo di rilegatura.
9 Il LED Status lampeggia in rosso durante il processo di associazione. Il processo di legatura viene completato dopo circa 1 minuto. Il LED Status si illumina di verde e vengono emessi tre segnali acustici.

Attenzione! Rischio di ustioni a causa della superficie calda! Non toccare l'area di rilegatura/il retro della cartella di rilegatura termica direttamente dopo il processo di rilegatura.

10 Rimuovere la cartella di rilegatura termica all'estremità fredda. Posizionare la cartella di rilegatura termica nel dispositivo di raffreddamento per circa 10 minuti.
Nota: Rispettare il tempo di raffreddamento di almeno 10 minuti. Un tempo di raffreddamento troppo breve può portare a risultati errati.
Nota: L'apparecchio è dotato di una funzione di spegnimento automatico. Il dispositivo si spegne automaticamente dopo 90 minuti di inattività.
11 Premere il pulsante On/Off per spegnere il dispositivo. Il LED di alimentazione si spegne.

Pulizia

Pulire l'esterno dell'apparecchio con un panno morbido, asciutto e privo di pelucchi. Non utilizzare detergenti o solventi.

Risoluzione dei problemi

Malfunzionamento Soluzione

Il dispositivo non si avvia Verificare che la spina di rete sia inserita correttamente.

L'apparecchio è dotato di una funzione di spegnimento automatico. Il dispositivo si spegne automaticamente dopo 90 minuti di inattività. Se necessario, riaccendere il dispositivo.

L'apparecchio non riscalda (non più)

L'apparecchio è dotato di una funzione di protezione contro il surriscaldamento. Lasciare raffreddare l'apparecchio per almeno 10 minuti.

L'attacco è difettoso Verificare se la cartella di rilegatura termica utilizzata è adatta al dispositivo.

Controllare le informazioni sulla capacità massima alla voce Dati tecnici.

Rispettare il tempo di raffreddamento di almeno 10 minuti.

Note sulla dismissione

Informatevi sulle possibilità di ritiro gratuito dei vecchi apparecchi presso il vostro rivenditore.

L'imballaggio è realizzato con materiali ecologici che possono essere smaltiti nei centri di riciclaggio locali. Chiedete alle autorità locali quali sono le opzioni per un corretto smaltimento.

Durante la separazione dei rifiuti, osservare le etichette del materiale di imballaggio, contrassegnate da abbreviazioni (b) e numeri (a) con il seguente significato: 1-7: Plastica / 20-22: Carta e cartone / 80-98: Materiali compositi.

Il simbolo adiacente indica che i vecchi apparecchi elettrici ed elettronici devono essere smaltiti separatamente dai rifiuti domestici in conformità alle disposizioni di legge. Smaltire l'apparecchio presso il punto di raccolta della propria organizzazione comunale di smaltimento dei rifiuti.

L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separata-mente per un migliore trattamento dei rifiuti. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto. Osservare i seguenti codici riportati sui materiali d'imballo: (a) cifre, (b) sigle e (c) materiale con il seguente significato: 1–7: materiale plastico / 20–22: carta e cartone / 80–98: materiali compositi e (d) tipo di imballaggio. Il logo vale solo per l'Italia.

Dati tecnici

Rilegatura larghezza massima 335 mm per DIN A4

Capacità massima 200 fogli (70 g/m²) in cartella con rilegatura termica da 20 mm

Tempo di funzionamento circa 1 minuto

Tempo di riscaldamento 3-5 minuti

Tempo di raffreddamento min. 10 minuti

Spegnimento automatico 90 minuti dopo l'inattività

Tensione d'ingresso 220 - 240 Vac, 50 Hz, 1,0 A

Peso 840 g

Dimensioni (L x A x P) 419 x 104 x 164 mm

Modifiche tecniche

Le presenti istruzioni per l'uso hanno scopo puramente informativo. Il loro contenuto non è l'oggetto del contratto. Tutti i dati indicati sono solo valori nominali. L'equipaggiamento e le opzioni descritte possono variare a seconda dei requisiti specifici del Paese.

Dichiarazione di conformità

Il marchio CE sul dispositivo conferma la conformità. La dichiarazione di conformità è disponibile all'indirizzo: www.go-europe.com.

Produttore

GO Europe GmbH
