ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 710DWS2-225.1001 DEXTER
EL Εγχειρίδιο Οδηγιών
Διαβάστε προσεκτικά τις οδηγίες λειτουργίας και ακολουθήστε τις υποδείξεις που δίνονται στις σημειώσεις. Χρησιμοποιήστε αυτές τις οδηγίες λειτουργίας για να εξοικειωθείτε με το προϊόν, τη σωστή χρήση και τις οδηγίες ασφαλείας. Φυλάξτε αυτές τις οδηγίες λειτουργίας σε ασφαλές μέρος για μελλοντική χρήση.

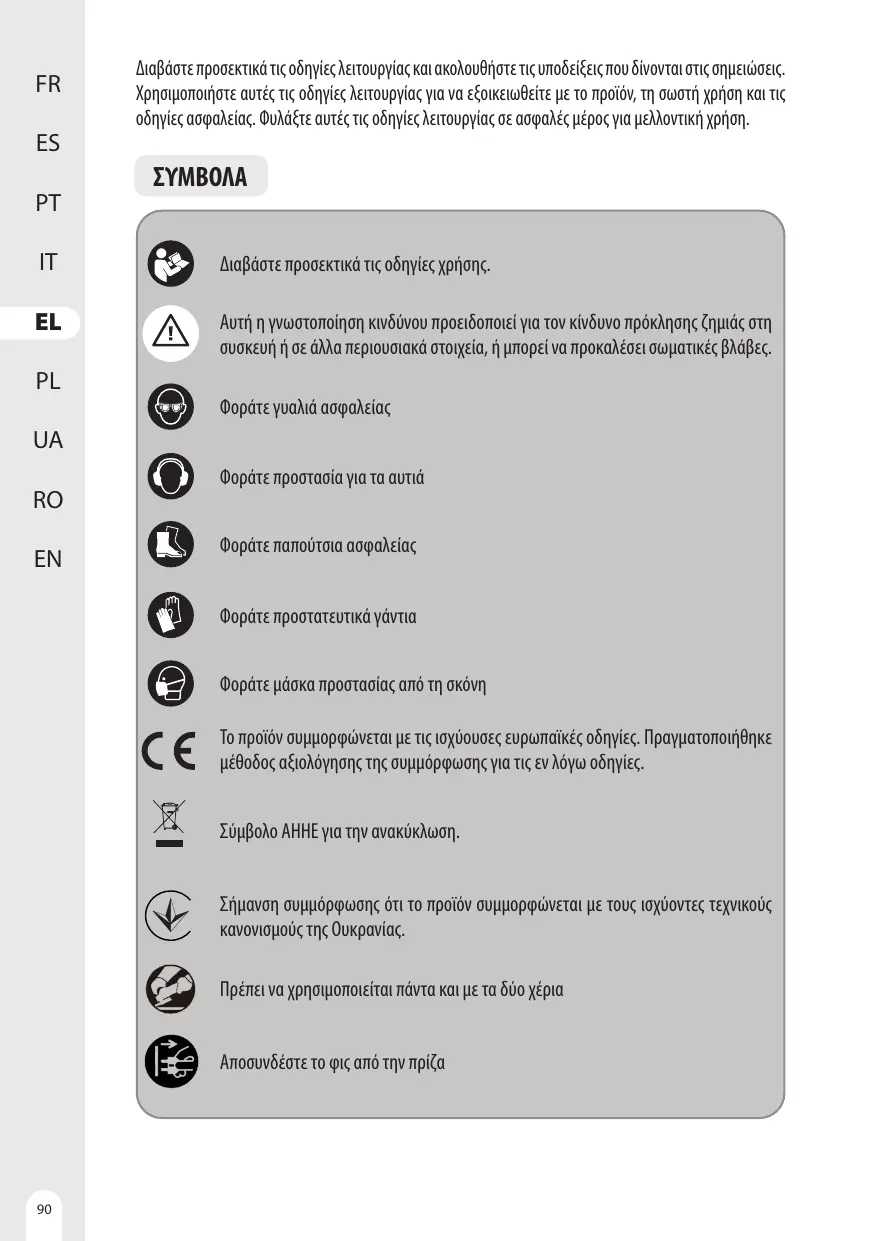

ΣΥΜΒΟΛΑ
Διαβάστε προσεκτικά τις οδηγίες χρήσης.
Αυτή η γνωστοποίηση κινδύνου προειδοποιεί για τον κίνδυνο πρόκλησης ζημιάς στη συσκευή ή σε άλλα περιουσιακά στοιχεία, ή μπορεί να προκαλέσει σωματικές βλάβες.
Φοράτε γυαλιά ασφαλείας
Φοράτε προστασία για τα αυτιά
Φοράτε παπούτσια ασφαλείας
Φοράτε προστατευτικά γάντια
Φοράτε μάσκα προστασίας από τη σκόνη
Το προϊόν συμμορφώνεται με τις ισχύουσες ευρωπαϊκές οδηγίες. Πραγματοποιήθηκε μέθοδος αξιολόγησης της συμμόρφωσης για τις εν λόγω οδηγίες.
Σύμβολο ΑΗΗΕ για την ανακύκλωση.
Σήμανση συμμόρφωσης ότι το προϊόν συμμορφώνεται με τους ισχύοντες τεχνικούς κανονισμούς της Ουκρανίας.
Πρέπει να χρησιμοποιείται πάντα και με τα δύο χέρια
Αποσυνδέστε το φις από την πρίζα
1. ΠΡΟΟΡΙΖΟΜΕΝΗ ΧΡΗΣΗ
Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν. Διαβάστε αυτές τις οδηγίες λειτουργίας και φυλάξτε τις για μελλοντική αναφορά.
Αυτό το μηχάνημα προορίζεται για τρίψιμο με τραχιά τοιχώματα και δάπεδα κ.λπ. Μην χρησιμοποιείτε προσαρτήματα του μηχανήματος για εργασίες άλλες από αυτές για τις οποίες έχουν σχεδιαστεί! Όλες οι άλλες εφαρμογές αποκλείονται ρητά.
Αφού ξετυλίξετε τη συσκευασία, βεβαιωθείτε ότι το προϊόν είναι πλήρες με όλα τα αξεσουάρ του (αν υπάρχουν). Αν το προϊόν είναι κατεστραμμένο ή έχει κάποιο ελάττωμα, δεν πρέπει να το χρησιμοποιήσετε. Επιστρέψτε το στον αντιπρόσωπό σας.
Αν δώσετε αυτό το εργαλείο σε άλλα άτομα, δώστε τους επίσης αυτό το εγχειρίδιο οδηγιών.
Λάβετε υπόψη ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για χρήση σε εμπορικές ή βιομηχανικές εφαρμογές. Η εγγύησή μας θα ακυρωθεί αν η μηχανή χρησιμοποιείται σε εμπορικές ή βιομηχανικές επιχειρήσεις ή για ισοδύναμους σκοπούς.
Για λόγους ασφαλείας, τα παιδιά και οι νέοι ηλικίας κάτω των 16 ετών, καθώς και άτομα που δεν είναι εξοικειωμένα με αυτές τις οδηγίες λειτουργίας, δεν επιτρέπεται να χρησιμοποιούν το προϊόν. Άτομα με μειωμένες σωματικές ή νοητικές ικανότητες μπορούν να χρησιμοποιούν το προϊόν μόνο υπό την επίβλεψη ή με τις οδηγίες υπεύθυνου ατόμου.
2. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις για την ασφάλεια, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. ΑΝ ΔΕΝ ΑΚΟΛΟΥΘΗΣΕΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΟΥ ΑΝΑΦΕΡΟΝΤΑΙ ΠΑΡΑΚΑΤΩ, ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΗΛΕΚΤΡΟΠΛΗΞΙΑ, ΠΥΡΚΑΓΙΑ Ή/ΚΑΙ ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ.
ΦΥΛΑΞΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.
Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικό εργαλείο που είτε συνδέεται στην κεντρική παροχή (με καλώδιο) είτε χρησιμοποιεί μπαταρία (χωρίς καλώδιο).
1) ΑΣΦΑΛΕΙΑ ΠΕΡΙΟΧΗΣ ΕΡΓΑΣΙΑΣ
A. Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Οι ακατάστατες και σκοτεινές περιοχές αυξάνουν τον κίνδυνο πρόκλησης ατυχημάτων.
B. Μην χειρίζεστε ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως παρουσία εύφλεκτων υγρών, αερίων και σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπίθες που μπορούν να προκαλέσουν ανάφλεξη σκόνης ή αναθυμιάσεων.
C. Κρατήστε τα παιδιά και τους παρευρισκομένους σε απόσταση κατά τη λειτουργία ηλεκτρικού εργαλείου. Οι περισπασμοί μπορεί να προκαλέσουν απώλεια του ελέγχου.
2) ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ
A. Τα φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζουν με την πρίζα. Μην τροποποιείτε ποτέ το φις με οποιονδήποτε τρόπο. Μην χρησιμοποιείτε φις προσαρμογείς με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα φις και οι σωστές αντίστοιχες πρίζες μειώνουν τον κίνδυνο πρόκλησης ηλεκτροπληξίας.
B. Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες, όπως αγωγούς, θερμαντικά σώματα, σειρές και ψυγεία. Υπάρχει αυξημένος κίνδυνος πρόκλησης ηλεκτροπληξίας αν γειωθεί το σώμα σας.
C. Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο πρόκλησης ηλεκτροπληξίας.
D. Μην χρησιμοποιείτε εσφαλμένα το καλώδιο. Μην χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το ηλεκτρικό εργαλείο. Διατηρήστε το καλώδιο μακριά από πηγές θερμότητας, λάδια, αιχμηρές ακμές ή κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο πρόκλησης ηλεκτροπληξίας.
Ε. Κατά τον χειρισμό ηλεκτρικού εργαλείου σε εξωτερικό χώρο, χρησιμοποιείτε μπαλαντέζα κατάλληλη για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για εξωτερικούς χώρους μειώνει τον κίνδυνο πρόκλησης ηλεκτροπληξίας.
F. Αν η λειτουργία ηλεκτρικού εργαλείου σε υγρή τοποθεσία είναι αναπόφευκτη, χρησιμοποιείτε παροχή με προστασία διάταξης από υπολειπόμενο ρεύμα (RCD). Η χρήση RCD μειώνει τον κίνδυνο πρόκλησης ηλεκτροπληξίας.
3) ΠΡΟΣΩΠΙΚΗ ΑΣΦΑΛΕΙΑ
A. Παραμείνετε σε εγρήγορση, προσέχετε ό,τι κάνετε και χρησιμοποιείτε κοινή λογική όταν χρησιμοποιείτε ηλεκτρικά εργαλεία. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, αλκοόλ ή φαρμάκων. Αν αποσπαστεί η προσοχή σας ακόμα και για μια στιγμή ενώ χρησιμοποιείτε ηλεκτρικά εργαλεία, μπορεί να τραυματιστείτε σοβαρά.
B. Χρησιμοποιείτε ατομικό εξοπλισμό προστασίας. ΦΟΡΑΤΕ ΠΑΝΤΑ ΠΡΟΣΤΑΣΙΑ ΓΙΑ ΤΑ ΜΑΤΙΑ. Η χρήση του κατάλληλου προστατευτικού εξοπλισμού ανάλογα με τις συνθήκες, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτοασπίδες, μειώνει τον κίνδυνο τραυματισμού.
C. Αποφεύγετε την ακούσια έναρξη. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση off πριν συνδέσετε το προϊόν στην παροχή ρεύματος, σηκώσετε το εργαλείο ή το μεταφέρετε. Η μεταφορά ηλεκτρικών εργαλείων με το δάχτυλο στον διακόπτη ή ηλεκτρικών εργαλείων που είναι συνδεδεμένα στη παροχή ρεύματος ενώ ο διακόπτης είναι στη θέση οη ενέχουν κίνδυνο πρόκλησης ατυχημάτων.
D. Αφαιρέστε τυχόν κλειδιά ρύθμισης ή σύσφιξης πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Κλειδί που παραμένει προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό.
Ε. Μην τεντώνεστε υπερβολικά. Κρατάτε σταθερό πάτημα και ισορροπία κάθε στιγμή. Αυτό σας επιτρέπει να έχετε καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε απρόσμενες καταστάσεις.
F. Ντυθείτε κατάλληλα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά και τα ρούχα μακριά από τα κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα μέρη του εργαλείου.
G. Αν οι συσκευές παρέχονται για τη σύνδεση συστημάτων εξαγωγής και συλλογής σκόνης, σιγουρευτείτε ότι τις έχετε συνδέσει και τις χρησιμοποιείτε κατάλληλα. Η χρήση συλλογής σκόνης μπορεί να μειώσει τους κινδύνους που συσχετίζονται με τη σκόνη.
Η. Η εξοικείωση με τα εργαλεία από τη συχνή χρήση τους δεν θα πρέπει να σας επαναπαύσει και να αγνοήσετε τις αρχές ασφάλειας για τα εργαλεία. Η απρόσεκτη χρήση μπορεί να προκαλέσει σοβαρό τραυματισμό μέσα σε κλάσμα του δευτερολέπτου.
4) ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ
A. Μην ασκείτε πίεση στο εργαλείο. Χρησιμοποιήστε το κατάλληλο ηλεκτρικό εργαλείο για την κατάλληλη εργασία. Το σωστό ηλεκτρικό εργαλείο θα κάνει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια εντός των τιμών χρήσης για τις οποίες σχεδιάστηκε.
B. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο αν ο διακόπτης δεν λειτουργεί (στη θέση οη και off). Οποιοδήποτε ηλεκτρικό εργαλείο που δεν μπορεί να ελεγχθεί με τον διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.
C. Αποσυνδέστε το φις από την παροχή ρεύματος ή/και αφαιρέστε την μπαταρία, αν είναι αποσπώμενη, από το ηλεκτρικό εργαλείο πριν κάνετε ρυθμίσεις, αλλάξετε αξεσουάρ ή αποθηκεύσετε τα ηλεκτρικά εργαλεία. Αυτά τα προληπτικά μέτρα ασφάλειας μειώνουν τον κίνδυνο κατά λάθος εκκίνησης του ηλεκτρικού εργαλείου.
D. Αποθηκεύετε τα ηλεκτρικά εργαλεία όταν δεν χρησιμοποιούνται σε σημείο που δεν τα φτάνουν
παιδιά και μην επιτρέπετε σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή αυτές τις οδηγίες να το λειτουργήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια χρηστών που δεν έχουν εκπαιδευτεί κατάλληλα.
Ε. Συντηρήστε τα ηλεκτρικά εργαλεία και τα αξεουάρ. Ελέγξτε για προβλήματα ευθυγράμμισης ή σύνδεσης των κινούμενων μερών, σπασμένα μέρη και όποια άλλη κατάσταση μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Αν το ηλεκτρικό εργαλείο είναι χαλασμένο, δώστε το για επισκευή πριν από τη χρήση. Πολλά ατυχήματα μπορεί να προκύψουν από κακώς συντηρημένα ηλεκτρικά εργαλεία.
F. Κρατήστε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα σωστά συντηρημένα εργαλεία κοπής που έχουν αιχμηρές ακμές κοπής είναι λιγότερο πιθανό να σκαλώσουν και είναι πιο εύκολα στον έλεγχο.
G. Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα ανταλλακτικά άκρα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τη φύση της εργασίας που πρέπει να γίνει. Η χρήση του ηλεκτρικού εργαλείου για εργασίες άλλες από εκείνες για τις οποίες σχεδιάστηκε μπορεί να προκαλέσει επικίνδυνες καταστάσεις.
Η. Διατηρείτε τις λαβές και τι επιφάνειες κρατήματος στεγνές, καθαρές, χωρίς λάδια και λιπαντικά. ΟΙ ΟΛΙΣΘΗΡΕΣ ΛΑΒΕΣ ΚΑΙ ΕΠΙΦΑΝΕΙΕΣ ΚΡΑΤΗΜΑΤΟΣ ΔΕΝ ΚΑΘΙΣΤΟΥΝ ΑΣΦΑΛΗ ΤΟΝ ΧΕΙΡΙΣΜΟ ΚΑΙ ΤΟΝ ΕΛΕΓΧΟ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΣΕ ΑΠΡΟΣΜΕΝΕΣ ΚΑΤΑΣΤΑΣΕΙΣ.
5) ΣΕΡΒΙΣ
A. Δώστε το ηλεκτρικό εργαλείο για σέρβις σε εξουσιοδοτημένο τεχνικό για σέρβις χρησιμοποιώντας μόνο αυθεντικά ανταλλακτικά. Αυτό θα διασφαλίσει ότι τηρείται η ασφάλεια του ηλεκτρικού εργαλείου.
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΣΥΝΗΘΕΙΣ ΕΡΓΑΣΙΕΣ ΛΕΙΑΝΣΗΣ:
A) ΑΥΤΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΠΡΟΟΡΙΖΕΤΑΙ ΝΑ ΛΕΙΤΟΥΡΓΕΙ ΩΣ ΤΡΙΒΕΙΟ. ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ, ΤΙΣ ΟΔΗΓΙΕΣ, ΤΙΣ ΕΙΚΟΝΕΣ ΚΑΙ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ ΜΕ ΑΥΤΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ. ΑΝ ΔΕΝ ΑΚΟΛΟΥΘΗΣΕΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΟΥ ΑΝΑΦΕΡΟΝΤΑΙ ΠΑΡΑΚΑΤΩ, ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΗΛΕΚΤΡΟΠΛΗΞΙΑ, ΠΥΡΚΑΓΙΑ Η/ΚΑΙ ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ.
B) ΜΕ ΑΥΤΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΟΥΝΤΑΙ ΕΡΓΑΣΙΕΣ ΟΠΩΣ ΤΡΙΨΙΜΟ ΜΕ ΓΥΑΛΟΧΑΡΤΟ, ΒΟΥΡΤΣΙΣΜΑ ΜΕ ΣΥΡΜΑΤΟΒΟΥΡΤΣΑ, ΣΤΙΛΒΩΣΗ, ΚΟΠΗ ΟΠΩΝ Η ΑΠΟΚΟΠΗ. ΕΡΓΑΣΙΕΣ ΓΙΑ ΤΙΣ ΟΠΟΙΕΣ ΔΕΝ ΕΧΕΙ ΣΧΕΔΙΑΣΤΕΙ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΜΠΟΡΕΙ ΝΑ ΕΙΝΑΙ ΕΠΙΚΙΝΔΥΝΕΣ ΚΑΙ ΝΑ ΠΡΟΚΑΛΕΣΟΥΝ ΤΡΑΥΜΑΤΙΣΜΟ.
C) MHN METATRPEΠETE AYTO TO HΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΓΙΑ NA ΛΕΙΤΟΥΡΓΕΙ ME ΤΡΟΠΟ ΓΙΑ TON ΟΝΟΙΟ ΔΕΝ ΕΧΕΙ ΣΧΕΔΙΑΣΤΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΚΑΙ Ο ΟΝΟΙΟΣ ΔΕΝ ΠΡΟΔΙΑΓΡΑΦΕΤΑΙ ΑΠΟ TON ΚΑΤΑΣΚΕΥΑΣΤΗ ΤΟΥ. ΜΙΑ ΤΕΤΟΙΑ ΜΕΤΑΤΡΟΠΗ ΜΠΟΡΕΙ NA ΟΔΗΓΗΣΕΙ ΣΕ ΑΠΩΛΕΙΑ ΕΛΕΓΧΟΥ ΚΑΙ NA ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ.
D) MHN XPHΣΙΜΟΠΟΙΕΙΤΕ ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΔΕΝ ΕΧΟΥΝ ΣΧΕΔΙΑΣΤΕΙ ΚΑΙ ΚΑΘΟΡΙΣΤΕΙ ΕΙΔΙΚΑ ΑΠΟ ΤΟΝ ΚΑΤΑΣΚΕΥΑΣΤΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ. ΕΠΕΙΔΗ ΤΟ ΕΞΑΡΤΗΜΑ ΜΠΟΡΕΙ ΝΑ ΣΥΝΔΕΘΕΙ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΣΑΣ ΕΡΓΑΛΕΙΟ, ΑΥΤΟ ΔΕΝ ΕΓΓΥΑΤΑΙ ΤΗΝ ΑΣΦΑΛΗ ΛΕΙΤΟΥΡΓΙΑ.
E) Η ΟΝΟΜΑΣΤΙΚΗ ΤΑΧΥΤΗΤΑ ΤΟΥ ΕΞΑΡΤΗΜΑΤΟΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΤΟΥΛΑΧΙΣΤΟΝ ΙΣΗ ΜΕ ΤΗ ΜΕΓΙΣΤΗ ΤΑΧΥΤΗΤΑ ΠΟΥ ΑΝΑΓΡΑΦΕΤΑΙ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ. ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΜΕΓΑΛΥΤΕΡΗΣ ΤΑΧΥΤΗΤΑΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΟ ΤΗΝ ΟΝΟΜΑΣΤΙΚΗ ΤΟΥΣ ΜΠΟΡΕΙ ΝΑ ΣΠΑΣΟΥΝ ΚΑΙ ΝΑ ΔΙΑΛΥΘΟΥΝ.
F) Η ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ ΚΑΙ ΤΟ ΠΑΧΟΣ ΤΟΥ ΕΞΑΡΤΗΜΑΤΟΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΕΝΤΟΣ ΤΗΣ ΟΝΟΜΑΣΤΙΚΗΣ ΙΚΑΝΟΤΗΤΑΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ. ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΛΑΘΟΣ ΜΕΓΕΘΟΥΣ ΔΕΝ ΜΠΟΡΟΥΝ ΝΑ ΠΡΟΣΤΑΤΕΥΘΟΥΝ Η ΝΑ ΤΕΘΟΥΝ ΥΠΟ ΕΛΕΓΧΟ ΕΠΑΡΚΩΣ.
G) ΟΙ ΔΙΑΣΤΑΣΕΙΣ ΤΗΣ ΒΑΣΗΣ ΕΞΑΡΤΗΜΑΤΩΝ ΠΡΕΠΕΙ ΝΑ ΤΑΙΡΙΑΖΟΥΝ ΜΕ ΤΙΣ ΔΙΑΣΤΑΣΕΙΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ. ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΔΕΝ ΤΑΙΡΙΑΖΟΥΝ ΜΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΔΕΝ ΘΑ ΕΙΝΑΙ ΙΣΟΡΡΟΠΗΜΕΝΑ, ΘΑ ΕΧΟΥΝ ΥΠΕΡΒΟΛΙΚΟΥΣ ΚΡΑΔΑΣΜΟΥΣ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΟΥΝ ΑΠΩΛΕΙΑ ΕΛΕΓΧΟΥ.
Η) ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΞΑΡΤΗΜΑ ΠΟΥ ΕΧΕΙ ΥΠΟΣΤΕΙ ΖΗΜΙΑ. ΠΡΙΝ ΑΠΟ ΚΑΘΕ ΧΡΗΣΗ ΕΠΙΘΕΩΡΕΙΤΕ ΤΟ ΕΞΑΡΤΗΜΑ, Π.Χ. ΤΟΥΣ ΛΕΙΑΝΤΙΚΟΥΣ ΤΡΟΧΟΥΣ ΓΙΑ ΘΡΑΥΣΜΑΤΑ ΚΑΙ ΡΩΓΜΕΣ, ΤΟ ΤΑΚΑΚΙ ΤΟΠΟΘΕΤΗΣΗΣ ΓΙΑ ΡΩΓΜΕΣ, ΣΧΙΣΙΜΟ Η ΥΠΕΡΒΟΛΙΚΗ ΦΘΟΡΑ, ΤΗ ΣΥΡΜΑΤΟΒΟΥΡΤΣΑ ΓΙΑ ΧΑΛΑΡΑ Η ΡΑΓΙΣΜΕΝΑ ΣΥΡΜΑΤΑ. ΕΑΝ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ Η ΤΟ ΕΞΑΡΤΗΜΑ ΠΕΣΕΙ, ΕΠΙΘΕΩΡΗΣΤΕ ΤΟ ΓΙΑ ΖΗΜΙΑ Η ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΜΕ ΑΚΕΡΑΙΟ ΕΞΑΡΤΗΜΑ. ΜΕΤΑ ΤΗΝ ΕΠΙΘΕΩΡΗΣΗ ΚΑΙ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΕΞΑΡΤΗΜΑΤΟΣ, ΑΠΟΜΑΚΡΥΝΘΕΙΤΕ, ΤΟΣΟ ΕΣΕΙΣ ΟΣΟ ΚΑΙ ΤΥΧΟΝ ΠΑΡΕΥΡΙΣΚΟΜΕΝΟΙ, ΑΠΟ ΤΟ ΕΠΙΠΕΔΟ ΤΟΥ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΥ ΕΞΑΡΤΗΜΑΤΟΣ ΚΑΙ ΛΕΙΤΟΥΡΓΗΣΤΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΣΤΗ ΜΕΓΙΣΤΗ ΤΑΧΥΤΗΤΑ ΧΩΡΙΣ ΦΟΡΤΙΟ ΓΙΑ ΕΝΑ ΛΕΠΤΟ. ΤΑ ΚΑΤΕΣΤΡΑΜΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ ΚΑΝΟΝΙΚΑ ΘΑ ΣΠΑΣΟΥΝ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΑΥΤΟΥ ΤΟΥ ΧΡΟΝΟΥ ΔΟΚΙΜΗΣ.
I) ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΤΟΜΙΚΟ ΕΞΟΠΛΙΣΜΟ ΠΡΟΣΤΑΣΙΑΣ. ΑΝΑΛΟΓΑ ΜΕ ΤΗΝ ΕΦΑΡΜΟΓΗ, ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΠΡΟΣΩΠΙΔΑ, ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΓΥΑΛΙΑ Η ΓΥΑΛΙΑ ΑΣΦΑΛΕΙΑΣ. ΕΦΟΣΟΝ ΧΡΕΙΑΖΕΤΑΙ, ΦΟΡΑΤΕ ΜΑΣΚΑ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΤΗ ΣΚΟΝΗ, ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΑΚΟΗΣ, ΓΑΝΤΙΑ ΚΑΙ ΠΟΔΙΑ ΣΥΝΕΡΓΕΙΟΥ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΑΝΑΣΧΕΤΙΣΕΙ ΜΙΚΡΑ ΛΕΙΑΝΤΙΚΑ ΤΕΜΑΧΙΑ Η ΘΡΑΥΣΜΑΤΑ ΑΠΟ ΤΟ ΤΕΜΑΧΙΟ ΕΡΓΑΣΙΑΣ. Ο ΕΞΟΠΛΙΣΜΟΣ ΠΡΟΣΤΑΣΙΑΣ ΤΩΝ ΜΑΤΙΩΝ ΠΡΕΠΕΙ ΝΑ ΜΠΟΡΕΙ ΝΑ ΑΝΑΣΧΕΤΙΣΕΙ ΤΑ ΘΡΑΥΣΜΑΤΑ ΠΟΥ ΕΚΤΙΝΑΣΣΟΝΤΑΙ ΕΝΩ ΕΚΤΕΛΟΥΝΤΑΙ ΔΙΑΦΟΡΕΣ ΕΡΓΑΣΙΕΣ. Η ΜΑΣΚΑ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ
ΤΗ ΣΚΟΝΗ Η Ο ΑΝΑΠΝΕΥΣΤΗΡΑΣ ΠΡΕΠΕΙ ΝΑ ΜΠΟΡΕΙ ΝΑ ΦΙΛΤΡΑΡΕΙ ΤΑ ΣΩΜΑΤΙΔΙΑ ΠΟΥ ΔΗΜΙΟΥΡΓΟΥΝΤΑΙ ΑΠΟ ΤΗ ΣΥΓΚΕΚΡΙΜΕΝΗ ΕΡΓΑΣΙΑ. Η ΠΑΡΑΤΕΤΑΜΕΝΗ ΕΚΘΕΣΗ ΣΕ ΘΟΡΥΒΟ ΥΨΗΛΗΣ ΕΝΤΑΣΗΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΑΠΩΛΕΙΑ ΑΚΟΗΣ.
J) ΔΙΑΤΗΡΕΙΤΕ ΜΙΑ ΑΠΟΣΤΑΣΗ ΑΣΦΑΛΕΙΑΣ ΜΕΤΑΞΥ ΤΗΣ ΠΕΡΙΟΧΗΣ ΕΡΓΑΣΙΑΣ ΚΑΙ ΤΩΝ ΟΠΟΙΩΝ ΠΑΡΕΥΡΙΣΚΟΜΕΝΩΝ. ΟΠΟΙΟΣ ΕΙΣΕΡΧΕΤΑΙ ΣΤΟΝ ΧΩΡΟ ΕΡΓΑΣΙΑΣ ΠΡΕΠΕΙ ΝΑ ΦΟΡΑΕΙ ΑΤΟΜΙΚΟ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΕΞΟΠΛΙΣΜΟ. ΘΡΑΥΣΜΑΤΑ ΤΟΥ ΤΕΜΑΧΙΟΥ ΕΡΓΑΣΙΑΣ Η ΕΝΟΣ ΣΠΑΣΜΕΝΟΥ ΕΞΑΡΤΗΜΑΤΟΣ ΜΠΟΡΕΙ ΝΑ ΕΚΤΙΝΑΧΘΟΥΝ ΜΑΚΡΙΑ ΚΑΙ ΝΑ ΠΡΟΚΑΛΕΣΟΥΝ ΤΡΑΥΜΑΤΙΣΜΟ ΠΕΡΑ ΑΠΟ ΤΗΝ ΑΜΕΣΗ ΠΕΡΙΟΧΗ ΛΕΙΤΟΥΡΓΙΑΣ.
K) ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΚΑΛΩΔΙΟ ΜΑΚΡΙΑ ΑΠΟ ΤΟ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΕΞΑΡΤΗΜΑ. ΕΑΝ ΧΑΣΕΤΕ ΤΟΝ ΕΛΕΓΧΟ, ΤΟ ΚΑΛΩΔΙΟ ΜΠΟΡΕΙ ΝΑ ΚΟΠΕΙ Η ΝΑ ΕΜΠΛΑΚΕΙ ΚΑΙ ΤΟ ΧΕΡΙ Η Ο ΒΡΑΧΙΟΝΑΣ ΣΑΣ ΜΠΟΡΕΙ ΝΑ ΤΡΑΒΗΧΤΕΙ ΣΤΟ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΕΞΑΡΤΗΜΑ.
L) MHN ΑΦΗΝΕΤΕ ΠΟΤΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΣΤΟ ΔΑΠΕΔΟ ΜΕΧΡΙ ΝΑ ΣΤΑΜΑΤΗΣΕΙ ΤΕΛΕΙΩΣ ΤΟ ΕΞΑΡΤΗΜΑ. ΤΟ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΕΞΑΡΤΗΜΑ ΜΠΟΡΕΙ ΝΑ ΠΙΑΣΕΙ ΤΗΝ ΕΠΙΦΑΝΕΙΑ ΚΑΙ ΝΑ ΘΕΣΕΙ ΕΚΤΟΣ ΕΛΕΓΧΟΥ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ.
Μ) ΜΗΝ ΕΧΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΕΝΩ ΤΟ ΜΕΤΑΦΕΡΕΤΕ ΣΤΟ ΠΛΑΙ ΣΑΣ. Η ΑΚΟΥΣΙΑ ΕΠΑΦΗ ΜΕ ΤΟ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΕΞΑΡΤΗΜΑ ΜΠΟΡΕΙ ΝΑ ΠΙΑΣΕΙ ΤΑ ΡΟΥΧΑ ΣΑΣ, ΤΡΑΒΩΝΤΑΣ ΤΟ ΕΞΑΡΤΗΜΑ ΠΡΟΣ ΤΟ ΣΩΜΑ ΣΑΣ.
N) ΚΑΘΑΡΙΖΕΤΕ ΤΑΚΤΙΚΑ ΤΑ ΑΝΟΙΓΜΑΤΑ ΑΕΡΙΣΜΟΥ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ. Ο ΑΝΕΜΙΣΤΗΡΑΣ ΤΟΥ ΚΙΝΗΤΗΡΑ ΘΑ ΤΡΑΒΗΞΕΙ ΤΗ ΣΚΟΝΗ ΜΕΣΑ ΣΤΟ ΠΕΡΙΒΛΗΜΑ ΚΑΙ Η ΥΠΕΡΒΟΛΙΚΗ ΣΥΣΣΩΡΕΥΣΗ ΚΟΝΙΟΠΟΙΗΜΕΝΟΥ ΜΕΤΑΛΛΟΥ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΗΛΕΚΤΡΙΚΟΥΣ ΚΙΝΔΥΝΟΥΣ.
Ο) ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΚΟΝΤΑ ΣΕ ΕΥΦΛΕΚΤΑ ΥΛΙΚΑ. ΟΙ ΣΠΙΝΘΗΡΕΣ ΘΑ ΜΠΟΡΟΥΣΑΝ ΝΑ ΠΡΟΚΑΛΕΣΟΥΝ ΤΗΝ ΑΝΑΦΛΕΞΗ ΑΥΤΩΝ ΤΩΝ ΥΛΙΚΩΝ.
P) MHN XPHΣΙΜΟΠΟΙΕΙΤΕ ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΑΠΑΙΤΟΥΝ ΥΓΡΑ ΨΥΚΤΙΚΑ. Η ΧΡΗΣΗ ΝΕΡΟΥ Η ΑΛΛΩΝ ΥΓΡΩΝ ΨΥΚΤΙΚΩΝ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΗΛΕΚΤΡΟΠΛΗΞΙΑ.
2. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
ΠΕΡΑΙΤΕΡΩ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΟΛΕΣ ΤΙΣ ΛΕΙΤΟΥΡΓΙΕΣ
Ανάκρουση και σχετικές προειδοποιήσεις
Η ανάκρουση είναι μια αιφνίδια αντίδραση όταν ο περιστρεφόμενος τροχός, το τακάκι τοποθέτησης, η βούρτσα ή οποιοδήποτε άλλο εξάρτημα έχει πιαστεί ή έχει εμπλακεί. Το πιάσιμο ή η εμπλοκή προκαλεί γρήγορο σβήσιμο του περιστρεφόμενου εξαρτήματος που με τη σειρά του πιέζει το εκτός ελέγχου ηλεκτρικό εργαλείο προς την αντίθετη κατεύθυνση από την περιστροφή του εξαρτήματος στο σημείο της σύνδεσης.
Για παράδειγμα, εάν ένας λειαντικός τροχός πιαστεί ή εμπλακεί στο τεμάχιο εργασίας, η άκρη του τροχού που εισέρχεται στο σημείο σύνθλιψης μπορεί να σκάψει στην επιφάνεια του υλικού με αποτέλεσμα ο τροχός να βγει απότομα ή να κλωτσήσει. Ο τροχός μπορεί είτε να αναπηδήσει προς την κατεύθυνση του χειριστή ή προς την αντίθετη κατεύθυνση, ανάλογα με τη φορά κίνησης του τροχού στο σημείο πιασίματος. Οι λειαντικοί τροχοί μπορεί επίσης να σπάσουν κάτω από αυτές τις συνθήκες.
Η ανάκρουση είναι αποτέλεσμα κακής χρήσης του ηλεκτρικού εργαλείου ή/και λανθασμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποτραπεί λαμβάνοντας τις κατάλληλες προφυλάξεις όπως δίνονται παρακάτω.
A. Διατηρήστε σταθερό κράτημα και με τα δύο χέρια στο ηλεκτρικό εργαλείο και τοποθετήστε το σώμα και τους βραχίονες με τέτοιο τρόπο ώστε να αντισταθείτε στις δυνάμεις της ανάκρουσης. Χρησιμοποιείτε πάντα τη βοηθητική λαβή, εφόσον παρέχεται, για μέγιστο έλεγχο της ανάκρουσης ή της αντίδρασης ροπής κατά την εκκίνηση. Ο χειριστής μπορεί να ελέγξει τις αντιδράσεις ροπής ή τις δυνάμεις ανάκρουσης, εφόσον ληφθούν οι κατάλληλες προφυλάξεις.
B. Μην τοποθετείτε ποτέ το χέρι σας κοντά στο περιστρεφόμενο εξάρτημα. Το εξάρτημα μπορεί να κλωτσήσει πάνω από το χέρι σας.
C. Μην τοποθετείτε το σώμα σας στην περιοχή όπου θα κινηθεί το ηλεκτρικό εργαλείο σε περίπτωση ανάκρουσης. Η ανάκρουση θα ωθήσει το εργαλείο προς την αντίθετη κατεύθυνση από την κίνηση του τροχού στο σημείο εμπλοκής.
D. Προσέξτε ιδιαίτερα όταν δουλεύετε σε γωνίες, αιχμηρές ακμές κ.λπ. Αποφύγετε την αναπήδηση και την εμπλοκή του εξαρτήματος. Οι γωνίες, οι αιχμηρές ακμές ή οι αναπηδήσεις έχουν την τάση να εμπλέκουν το περιστρεφόμενο εξάρτημα και να προκαλούν απώλεια ελέγχου ή ανάκρουση.
Ε. Μην προσαρτάτε λεπίδα λάξευσης ξύλου αλυσίδας πριονιού, τμηματοποιημένο διαμαντοτροχό με περιφερειακό διάκενο μεγαλύτερο από 10 mm ή οδοντωτή πριονολεπίδα.
Τέτοιες λεπίδες προκαλούν συχνά ανάκρουση και απώλεια ελέγχου.
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΕΣ ΕΡΓΑΣΙΕΣ ΛΕΙΑΝΣΗΣ:
A. Χρησιμοποιείτε δίσκο γυαλόχαρτου κατάλληλου μεγέθους. Ακολουθείτε τις συστάσεις του κατασκευαστή, όταν επιλέγετε γυαλόχαρτο. Εάν το γυαλόχαρτο είναι μεγαλύτερου μεγέθους και εκτείνεται πολύ πέρα από το τακάκι τοποθέτησης του γυαλόχαρτου, υπάρχει κίνδυνος τραυματισμού, καθώς επίσης ο δίσκος μπορεί να μαγκώσει ή να σκιστεί ή ακόμα να προκληθεί ανάκρουση.
Προφυλάξεις σχετικά με τη χρήση τριβείου γυψοσανίδας
Προσοχή! Πρέπει να τηρείτε τα ακόλουθα βασικά μέτρα ασφαλείας έναντι ηλεκτροπληξίας, τραυματισμών και κινδύνου πυρκαγιάς όταν χρησιμοποιείτε ηλεκτρικά εργαλεία. Διαβάστε και τηρήστε αυτές τις οδηγίες προτού αρχίσετε να χρησιμοποιείτε οποιοδήποτε εργαλείο. Αυτές οι οδηγίες πρέπει να φυλάσσονται σε ασφαλές μέρος.
- Ο εξοπλισμός δεν πρέπει ποτέ να χρησιμοποιείται σε περιβάλλον όπου υπάρχει εκρηκτική ατμόσφαιρα.
- Μην αφήνετε το καλώδιο να αγγίζει κανένα μέρος του σώματός σας.
- Χρησιμοποιείτε μόνο το καλώδιο επέκτασης που έχει εγκριθεί για χρήση στον χώρο εργασίας.
- Μην πιέζετε το μηχάνημα για την εκτέλεση ακατάλληλων εργασιών, για παράδειγμα τραχύ τρίψιμο, βούρτσισμα κ.λπ. Διαφορετικά, θα προκληθούν κίνδυνοι και βλάβες.
- Χρησιμοποιείτε μόνο πανομοιότυπα ανταλλακτικά κατά το σέρβις. Διαφορετικά, δεν υπάρχει εγγύηση ότι η λειτουργία δεν θα ενέχει κινδύνους.
- Μην χρησιμοποιείτε εξάρτημα που έχει υποστεί ζημιά. Πριν από τη χρήση, ελέγχετε πάντα εάν τα εξαρτήματα είναι σπασμένα ή ραγισμένα. Για παράδειγμα, ελέγξτε ότι η πλάκα στήριξης δεν είναι ραγισμένη. Βεβαιωθείτε ότι όλοι βρίσκονται έξω από την περιοχή περιστροφής του μηχανήματος και λειτουργήστε το μηχάνημα στο μέγιστο.
- Μην αφήνετε κάτω το μηχάνημα όταν δεν έχει σταματήσει τελείως. Διαφορετικά, θα χάσετε τον έλεγχο του μηχανήματος.
- Καθαρίζετε τακτικά τον αεραγωγό σκόνης στο μηχάνημά σας.
- Όταν εργάζεστε, πρέπει να χειρίζεστε το μηχάνημα σταθερά και με τα δύο χέρια για να διασφαλίζετε την ασφαλή λειτουργία του.
- Όταν τρίβετε, μην χρησιμοποιείτε πολύ μεγάλο γυαλόχαρτο. Το γυαλόχαρτο που υπερβαίνει τα όρια του μπλοκ λείανσης οδηγεί σε κίνδυνο κοπής και τραυματισμού και μπορεί επίσης να προκαλέσει εμπλοκή.
• Το μηχάνημα μπορεί να συνδεθεί το πολύ σε έναν σωλήνα επέκτασης.
- Συνιστάται να φοράτε πάντα βιομηχανικά γάντια ασφαλείας και προστατευτικά γυαλιά όταν εργάζεστε με το τριβείο γυψοσανίδας.
- Είναι υποχρεωτικό να φοράτε ρούχα που εφαρμόζουν.
- Φοράτε προστατευτική μάσκα για προστασία από την επικίνδυνη σκόνη και επιλέξτε κατάλληλη ηλεκτρική σκούπα.

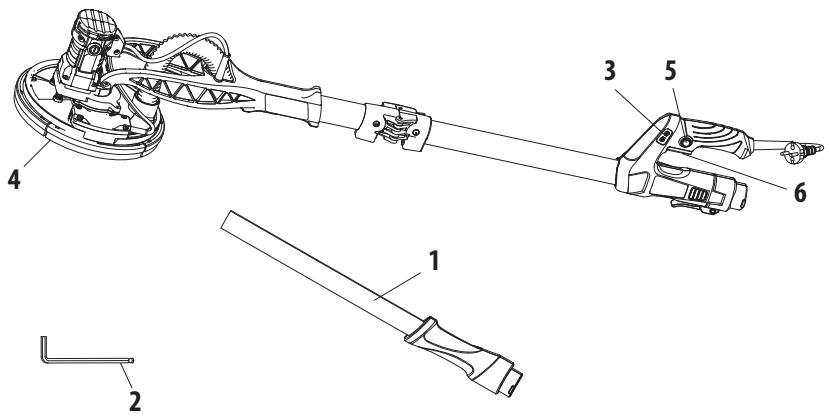

3. ПЕРИГРАФН
1 Βοηθητική λαβή
2 Κλειδί
3 Ελεγκτής ταχύτητας
4 Συνδυαστικό προστατευτικό για τρόχισμα
5 Κουμπί ασφάλισης
6 Σκανδάλη διακόπτη
4. TEXNIKA ΔΕΔΟΜΕΝΑ
| Μοντέλο | 710DWS2-225.1001 |
| Ονομαστική τάση: | 220-240 V~ |
| Ονομαστική ταχύτητα: | 800 - 1800 λεπτό |
| Ονομαστική ισχύς: | 710w |
| Διάμετρος τακαιού τροχίσματος | 215 mm |
| Διάμετρος γυαλόχαρτου | 225 mm |
| Βάρος | 3,6 kg |
| Προστασία κλάσης | II |
| Τιμή εκπομπής θορύβου | L_PA=85,2 dB(A), L_WA=93,2 dB(A) |
| Αβεβαιότητα | K=3dB(A) |
| Τιμή εκπομπής κραδασμών | <2,5 m/s2 |
| Αβεβαιότητα | K.<1.5m/s2 |
ΣΗΜΕΙΩΣΗ: Οι δηλωμένες συνολικές τιμές κραδασμών και οι δηλωμένες τιμές εκπομπής θορύβου έχουν μετρηθεί σύμφωνα με μια τυπική méθοδο δοκιμής και μπορούν να χρησιμοποιηθούν για τη σύγκριση εργαλείων.
Οι δηλωμένες συνολικές τιμές κραδασμών και οι δηλωμένες τιμές εκπομπής θορύβου μπορούν επίσης να χρησιμοποιηθούν σε μια προκαταρκτική αξιολόγηση της έκθεσης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι κραδασμοί και οι εκπομπές θορύβου κατά τη διάρκεια πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί να διαφέρουν από τις δηλωμένες τιμές ανάλογα με τον τρόπο με τον οποίο χρήσης του εργαλείου, και ιδιαίτερα ανάλογα με τον τύπο του τεμαχίου εργασίας.
Οι εκπομπές χρειάζεται για να βρεθούν μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται σε εκτίμηση της έκθεσης κατά τις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας, όπως τις ώρες που το εργαλείο είναι απενεργοποιημένο και όταν είναι σε αδράνεια, επιπλέον του χρόνου ενεργοποίησης).
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το τρόχισμα λεπτών ελασμάτων μετάλλου ή άλλων εύκολα δονούμενων κατασκευών με μεγάλη επιφάνεια μπορεί να οδηγήσει σε συνολική εκπομπή θορύβου πολύ υψηλότερη (έως και 15 dB) από τις δηλωμένες τιμές εκπομπής θορύβου. θα πρέπει να αποτρέπεται όσο το δυνατόν περισσότερο τέτοια τεμάχια εργασίας να εκπέμπουν ήχο με τη λήψη κατάλληλων μέτρων, όπως είναι η εφαρμογή βαριών εύκαμπτων επιθεμάτων απόσβεσης των κραδασμών. Η αυξημένη εκπομπή θορύβου πρέπει επίσης να λαμβάνεται υπόψη τόσο για την αξιολόγηση του κινδύνου έκθεσης στον θόρυβο όσο και για την επιλογή κατάλληλου προστατευτικού έξοπλισμού της ακοής.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Σύσταση στον χειριστή να φοράει προστασία ακοής.
5. ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ
ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας.
Προειδοποίηση! Μην συνδέετε στην πρίζα πριν ολοκληρωθεί πλήρως η εγκατάσταση!
ΦΥΛΑΞΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΣΑΡΜΟΓΗ
ΣΗΜΕΙΩΣΗ: Πριν από τη συναρμολόγηση και την προσαρμογή, αποσυνδέετε πάντα το εργαλείο από την πρίζα.
- Ξεδιπλώστε πλήρως τον επάνω άξονα προς την κατεύθυνση ενάντια στον κάτω άξονα.
- Ασφαλίστε τη σύνδεση με την ασφαλιστική διάταξη.
- Χρησιμοποιήστε τον άξονα επέκτασης σύμφωνα με την προβλεπόμενη λειτουργία για υψηλότερη επιφάνεια εργασίας.
- Χαλαρώστε το χιτώνιο στην έξοδο εξαγωγής σκόνης του άνω άξονα επέκτασης. Μην αφαιρείτε το χιτώνιο από την έξοδο.
- Ευθυγραμμίστε την πίσω λαβή με την κύρια λαβή και εισάγετε το χιτώνιο πάνω από τον άξονα επέκτασης και μέσα στην έξοδο με περιστροφική κίνηση μέχρι τέρμα.
• Ρυθμίστε το μήκος του άξονα επέκτασης εάν είναι απαραίτητο. Προσέξτε την ένδειξη «Max 1,65m» στον άξονα επέκτασης. Σφίξτε το χιτώνιο αφού συναρμολογήσετε/προσαρμόσετε τον άξονα επέκτασης.
- Ευθυγραμμίστε το σχέδιο οπών του γυαλόχαρτου με αυτό της πλάκας βάσης πριν συνδέσετε το γυαλόχαρτο στην πλάκα για να εξασφαλίσετε αποδοτική εξαγωγή σκόνης και ικανοποιητικό αποτέλεσμα.
- Πιέστε ελαφρά το γυαλόχαρτο για να το στερεώσετε στην πλάκα βάσης.
- Εισαγάγετε τον σύνδεσμο του εύκαμπτου σωλήνα αναρρόφησης στην έξοδο αναρρόφησης σκόνης μέχρι να σταματήσει.
- Ασφαλίστε τη σύνδεση σφίγγοντας στη συνέχεια το χιτώνιο στην έξοδο.
- Συνδέστε μια διάταξη εξαγωγής σκόνης π.χ. μια κατάλληλη ηλεκτρική σκούπα στον προσαρμογέα εξαγωγής. Χαλαρώστε το χιτώνιο στην έξοδο εξαγωγής σκόνης, κρατήστε τις λαβές και τραβήξτε τον σύνδεσμο έξω από την έξοδο για να αφαιρέσετε τον εύκαμπτο σωλήνα αναρρόφησης από το προϊόν.
- Βεβαιωθείτε ότι η επιφάνεια εργασίας είναι απαλλαγμένη από εμπόδια, όπως καρφιά ή βίδες, πριν από τη λειτουργία. Αφαιρέστε τα εάν απαιτείται.
6. ΧΡΗΣΗ
- Κρατήστε το προϊόν με το ένα χέρι από την κύρια λαβή και με το άλλο χέρι από την επιφάνεια συγκράτησης.
- Κρατήστε το προϊόν με το ένα χέρι από την κύρια λαβή και με το άλλο χέρι από την πίσω λαβή όταν συναρμολογείται ο άξονας επέκτασης.
- Ενεργοποιήστε το προϊόν πατώντας τη σκανδάλη και περιμένετε μέχρι να λειτουργήσει σε πλήρη ταχύτητα προτού το τοποθετήσετε στην επιφάνεια εργασίας.
- Για να απενεργοποιήσετε το προϊόν, απλώς αφήστε τη σκανδάλη.
- Για να κλειδώσετε το προϊόν στη λειτουργία ΟΝ, πατήστε το πορτοκαλί κουμπί που βρίσκεται πάνω από τη σκανδάλη όταν το προϊόν βρίσκεται σε λειτουργία.
- Για να αυξήσετε την ταχύτητα περιστροφής, πατήστε το κουμπί + που βρίσκεται στην κύρια λαβή. Για να μειώσετε την ταχύτητα περιστροφής, πατήστε το κουμπί- που βρίσκεται στην κύρια λαβή.
- Κρατήστε την πλάκα βάσης όσο το δυνατόν πιο παράλληλη στην επιφάνεια εργασίας.
- Βεβαιωθείτε ότι η κεφαλή του μηχανήματος είναι σε επαφή με την επιφάνεια εργασίας.
- Μετακινήστε το προϊόν εμπρός και πίσω με αργή, ομοιόμορφη ταχύτητα.
- Ασκήστε μόνο όση πίεση χρειάζεται για να παραμείνει το προϊόν στην επιφάνεια εργασίας. Η υψηλότερη πίεση δεν θα αυξήσει αλλά θα μειώσει την απόδοση του προϊόντος και θα οδηγήσει σε ανομοιόμορφα αποτελέσματα.
- Διατηρήστε το προϊόν σε κίνηση συνεχώς, μην σταματάτε σε μία θέση για να αποφύγετε την πρόκληση αυλακώσεων.
- Σηκώστε το προϊόν από την επιφάνεια εργασίας πριν το απενεργοποιήσετε.
7. ΣΥΝΤΗΡΗΣΗ
ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας.
Προειδοποίηση! Βγάζετε πάντα το φις από την πρίζα πριν από το σέρβις, τον καθαρισμό ή την αποθήκευση.
- Διατηρείτε το προϊόν καθαρό. Απομακρύνετε τα υπολείμματα από αυτό μετά από κάθε χρήση και πριν την αποθήκευση.
- Ο τακτικός και σωστός καθαρισμός θα συμβάλει στην ασφαλή χρήση και θα παρατείνει τη διάρκεια ζωής του προϊόντος.
- Επιθεωρείτε το προϊόν πριν από κάθε χρήση για φθαρμένα και κατεστραμμένα μέρη. Μην το χρησιμοποιείτε εάν βρείτε σπασμένα και φθαρμένα μέρη.
- Καθαρίζετε το προϊόν με στεγνό πανί. Χρησιμοποιείτε βούρτσα για περιοχές που είναι δυσπρόσιτες.
- Ειδικότερα, καθαρίζετε τα ανοίγματα αερισμού μετά από κάθε χρήση με πανί και βούρτσα.
- Απομακρύνετε την επίμονη βρωμιά με αέρα σε υψηλή πίεση (μέγ. 3 bar).
- Ελέγχετε για φθαρμένα ή κατεστραμμένα μέρη. Αντικαταστήστε τα φθαρμένα εξαρτήματα όπως απαιτείται ή επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις για επισκευή πριν χρησιμοποιήσετε ξανά το προϊόν.
- Πριν και μετά από κάθε χρήση, ελέγχετε το προϊόν και τα εξαρτήματα (ή τα προσαρτήματα) για φθορά και ζημιές. Αν χρειαστεί, αλλάξτε τα με καινούρια, όπως περιγράφεται σε αυτό το εγχειρίδιο οδηγιών. Τηρείτε τις τεχνικές απαιτήσεις.
- Αυτό το προϊόν δεν περιέχει εξαρτήματα που να επισκευάζονται από τον καταναλωτή. Επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις ή με παρόμοιο εξουσιοδοτημένο άτομο για έλεγχο και επισκευή.
- Αν πρέπει να αντικατασταθεί το καλώδιο ρεύματος, πρέπει να γίνει από τον κατασκευαστή ή τον αντιπρόσωπό του για την αποφυγή κινδύνου για την ασφάλεια. Αν οι ψήκτρες άνθρακα πρέπει να αντικατασταθούν, αυτό πρέπει να γίνει από εξειδικευμένο επαγγελματία επισκευών (πάντα να αντικαθιστάτε και τις δύο ψήκτρες ταυτόχρονα).
• Το κλειδί άλεν χρησιμοποιείται για την αποσυναρμολόγηση της βίδας εξαγωνικής κεφαλής στο τακάκι τροχίσματος.
8. ANTIMETΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ
ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας.
Προειδοποίηση! Πριν αντιμετωπίσετε κάποιο πρόβλημα, αφαιρείτε το φις από την πρίζα.
| Προβλήματα | Πιθανές αιτίες | Αντιμετώπιση |
| Το προϊόν δεν εκκινείται | Δεν έχει συνδεθεί στην παροχή ρεύματος, συνδέστε το | Συνδέστε στην παροχή ρεύματος |
| Το καλώδιο ρεύματος ή το φις είναι ελαττωματικό | Να ελεγχθεί από ειδικό ηλεκτρολόγο |
| Άλλο ηλεκτρικό ελάττωμα του προϊόντος | Να ελεγχθεί από ειδικό ηλεκτρολόγο |
| Το προϊόν δεν φτάνει σε πλήρη ισχύ | Το καλώδιο προέκτασης δεν είναι κατάλληλο για χρήση με αυτό το προϊόν | Χρησιμοποιήστε κατάλληλο καλώδιο επέκτασης |
| Η πηγή ρεύματος (π.χ. γεννήτρια) έχει πολύ χαμηλή τάση | Συνδέστε σε άλλη πηγή ρεύματος |
| Τα ανοίγματα αερισμού είναι φραγμένα | Καθαρίστε τα ανοίγματα αερισμού |
| Μη ικανοποιητικό αποτέλεσμα | Το γυαλόχαρτο έχει φθαρεί | Αντικαταστήστε με καινούριο |
| Το γυαλόχαρτο δεν είναι κατάλληλο για το υλικό της επιφάνειας εργασίας | Χρησιμοποιήστε κατάλληλο γυαλόχαρτο |
| Υπερβολική δημιουργία σκόνης | Το προστατευτικό τύπου βούρτσας έχει φθαρεί | Αντικαταστήστε το προστατευτικό τύπου βούρτσας |
| Το σύστημα εξαγωγής σκόνης δεν είναι συνδεδεμένο/ενεργοποιημένο | Συνδέστε στο/ενεργοποιήστε το σύστημα εξαγωγής σκόνης |
9. ΑΝΑΚΥΚΛΩΣΗ
Η συσκευασία αποτελείται από υλικό φιλικό προς το περιβάλλον. Μπορεί να απορριφθεί στα τοπικά δοχεία ανακύκλωσης.
ΠΡΟΣΟΧΗ! Αυτό το προϊόν έχει επισημανθεί με ένα σύμβολο που αφορά την απομάκρυνση ηλεκτρικών και ηλεκτρονικών απορριμμάτων. Αυτό σημαίνει ότι το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να επιστραφεί σε σύστημα συλλογής που συμμορφώνεται με την ευρωπαϊκή οδηγία ΑΗΝΕ. Επικοινωνήστε με τις τοπικές αρχές ή τον αντιπρόσωπό σας για συμβουλές σχετικά με την ανακύκλωση. Στη συνέχεια, θα ανακυκλωθεί ή θα αποσυναρμολογηθεί, προκειμένου να μειωθούν οι επιπτώσεις στο περιβάλλον. Ο ηλεκτρικός και ηλεκτρονικός εξοπλισμός μπορεί να είναι επικίνδυνος για το περιβάλλον και την ανθρώπινη υγεία, καθώς περιέχει επικίνδυνες ουσίες.
ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΠΡΟΣΤΑΣΙΑ
Τα απόβλητα ηλεκτρικών προϊόντων δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Παρακαλούμε ανακυκλώστε όπου υπάρχουν κατάλληλες εγκαταστάσεις. Επικοινωνήστε με τις τοπικές αρχές ή τον λιανοπωλητή σας για συμβουλές σχετικά με την ανακύκλωση. Στη συνέχεια, θα ανακυκλωθεί ή θα αποσυναρμολογηθεί, προκειμένου να μειωθούν οι επιπτώσεις στο περιβάλλον.
10. ΦΥΛΑΞΗ ΚΑΙ ΜΕΤΑΦΟΡΑ
ΦΥΛΑΞΗ
Αποθηκεύετε πάντα το προϊόν σε μέρος που δεν είναι προσβάσιμο στα παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 10°C και 30°C.
Συνιστάται να χρησιμοποιήσετε την αρχική συσκευασία για αποθήκευση ή να καλύψετε το γωνιακό τριβείο με κατάλληλο πανί ή περίβλημα, ώστε να το προστατεύσετε από τη σκόνη.
ΜΕΤΑΦΟΡΑ
Απενεργοποιήστε το προϊόν.
Προστατέψτε το γωνιακό τριβείο από τυχόν ισχυρές κρούσεις ή ισχυρούς κραδασμούς που μπορεί να προκύψουν κατά τη μεταφορά σε οχήματα.
Ασφαλίστε το γωνιακό τριβείο για να μην γλιστρήσει ή πέσει.
11. ΕΓΓΥΗΣΗ
ΕΙΣΑΓΩΓΗ
Σας ευχαριστούμε που επιλέξατε αυτό το προϊόν. Κατά τον σχεδιασμό και την κατασκευή των προϊόντων μας, καταβάλλουμε κάθε προσπάθεια προκειμένου να διασφαλίσουμε την εξαιρετική τους ποιότητα που θα ικανοποιεί τις ανάγκες των χρηστών.
ΣΗΜΑΝΤΙΚΟ! ΔΙΑΒΑΣΤΕ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΠΡΟΪΟΝ. ΑΚΟΛΟΥΘΕΙΤΕ ΤΙΣ ΒΑΣΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΠΟΥ ΠΕΡΙΕΧΕΙ ΚΑΙ ΦΥΛΑΞΤΕ ΤΟ ΠΡΟΣΕΚΤΙΚΑ.
Μόλις ανοίξετε τη συσκευασία, συνιστάται να ελέγξετε ότι περιέχει όλα τα στοιχεία που απαιτούνται για τη συναρμολόγηση του προϊόντος.
Αν το προϊόν είναι κατεστραμμένο ή έχει ελαττώματα, δεν πρέπει να το χρησιμοποιήσετε. Επιστρέψτε το στο πιο κοντινό σας κατάστημα.
Αυτό το προϊόν προορίζεται μόνο για χρήση σε εξωτερικό χώρο και δεν πρέπει να χρησιμοποιείται εντός κτιρίων σε καμία περίπτωση.
Αυτό το προϊόν μπορεί να τοποθετηθεί εντός κτιρίου μόνο αφού αφεθεί να «ξεκουραστεί» για δύο ώρες μετά την τελευταία χρήση.
Σας ευχαριστούμε για την εμπιστοσύνη σας και ελπίζουμε να μείνετε πλήρως ικανοποιημένοι από τη χρήση του προϊόντος.
Θα χαρούμε να λάβουμε τα σχόλιά σας στην ιστοσελίδα του καταστήματος.
Εγγύηση
Τα προϊόντα DEXTER έχουν σχεδιαστεί με βάση τα υψηλότερα πρότυπα ποιότητας για προϊόντα που προορίζονται για το γενικό κοινό.
Το εργαλείο καλύπτεται με εγγύηση 5 ετών που αρχίζει να ισχύει από την ημερομηνία αγοράς. Αυτή η εγγύηση καλύπτει όλα τα κατασκευαστικά ελαττώματα ή τα ελαττώματα υλικού.
Σε περίπτωση βλάβης, ανατρέξτε πρώτα στη σελίδα αντιμετώπισης προβλημάτων (προβλήματα και λύσεις) στο φυλλάδιο. Αν το πρόβλημα παραμένει, επικοινωνήστε με το πλησιέστερο κατάστημα.
Το κατάστημά σας θα καταβάλει κάθε προσπάθεια για την επίλυση του προβλήματος.
Οι επισκευές και η αντικατάσταση των εξαρτημάτων δεν παρατείνουν την αρχική περίοδο της εγγύησης.
Οι βλάβες που προκύπτουν από φυσιολογική φθορά ή από ακατάλληλη χρήση του προϊόντος δεν καλύπτονται από την εγγύηση. Αυτό περιλαμβάνει, μεταξύ άλλων, τους διακόπτες, τον ασφαλειοδιακόπτη κυκλώματος και τους κινητήρες, σε περίπτωση φθοράς.
Λάβετε υπόψη ότι υπάρχουν συγκεκριμένοι όροι εγγύησης για ορισμένες χώρες.
Σε περίπτωση αμφιβολίας, επικοινωνήστε με το σημείο πώλησής σας.
Για να ληφθούν υπόψη απαιτήσεις στο πλαίσιο της εγγύησης, απαιτούνται τα ακόλουθα:
- Προσκόμιση της απόδειξης αγοράς
- Ότι δεν έχουν γίνει επισκευές ή/και αλλαγή εξαρτημάτων από τρίτο μέρος.
- Ότι το πρόβλημα δεν είναι θέμα φυσιολογικής φθοράς.
- Ότι οι απαιτούμενες εργασίες συντήρησης και επισκευής έχουν εκτελεστεί σωστά.
- Ότι δεν έχει σημειωθεί υποβάθμιση ως αποτέλεσμα λανθασμένης ρύθμισης του καρμπυρατέρ.
- Ότι δεν ασκήθηκε δύναμη και δεν υπήρξε ακατάλληλος χειρισμός, μη εξουσιοδοτημένη χρήση ή ατυχήματα
- Ότι δεν έχει σημειωθεί υποβάθμιση λόγω υπερθέρμανσης που οφείλεται στο έμφραξη του μπλοκ εξαερισμού.
- Ότι δεν έχει γίνει καμία εργασία στο προϊόν από ανειδίκευτο άτομο και δεν έχουν επιχειρηθεί ακατάλληλες επισκευές.
- Ότι το εργαλείο δεν έχει αποσυναρμολογηθεί ή ανοιχτεί.
- Ότι το εργαλείο δεν έχει υπάρξει σε υγρό περιβάλλον (δροσιά, βροχή, βυθισμένο στο νερό...)
- Ότι δεν έχουν χρησιμοποιηθεί λανθασμένα εξαρτήματα, εξαρτήματα που δεν κατασκευάστηκαν από την DEXTER, ενώ αποδεικνύεται ότι είναι η αιτία του προβλήματος.
- Ότι το εργαλείο δεν έχει χρησιμοποιηθεί ακατάλληλα (υπερφόρτωση του εργαλείου ή χρήση μη εγκεκριμένων εξαρτημάτων).
- Ότι δεν έχει προκληθεί ζημιά από εξωτερικές αιτίες ή ξένα σώματα όπως άμμος ή πέτρες.
- Ότι δεν έχει προκληθεί ζημιά από μη συμμόρφωση με τις συστάσεις ασφαλείας και τις οδηγίες χρήσης.
Το προϊόν πρέπει να χρησιμοποιείται υπό κανονικές συνθήκες χρήσης και για μη επαγγελματικούς σκοπούς. Ως εκ τούτου, εξαιρούνται από αυτήν την εγγύηση τα προϊόντα που χρησιμοποιούνται από εταιρείες αρχιτεκτονικής κήπων, τοπικές αρχές, καθώς και εταιρείες που προσφέρουν ενοίκια επί πληρωμή ή δωρεάν δανεισμό εξοπλισμού.

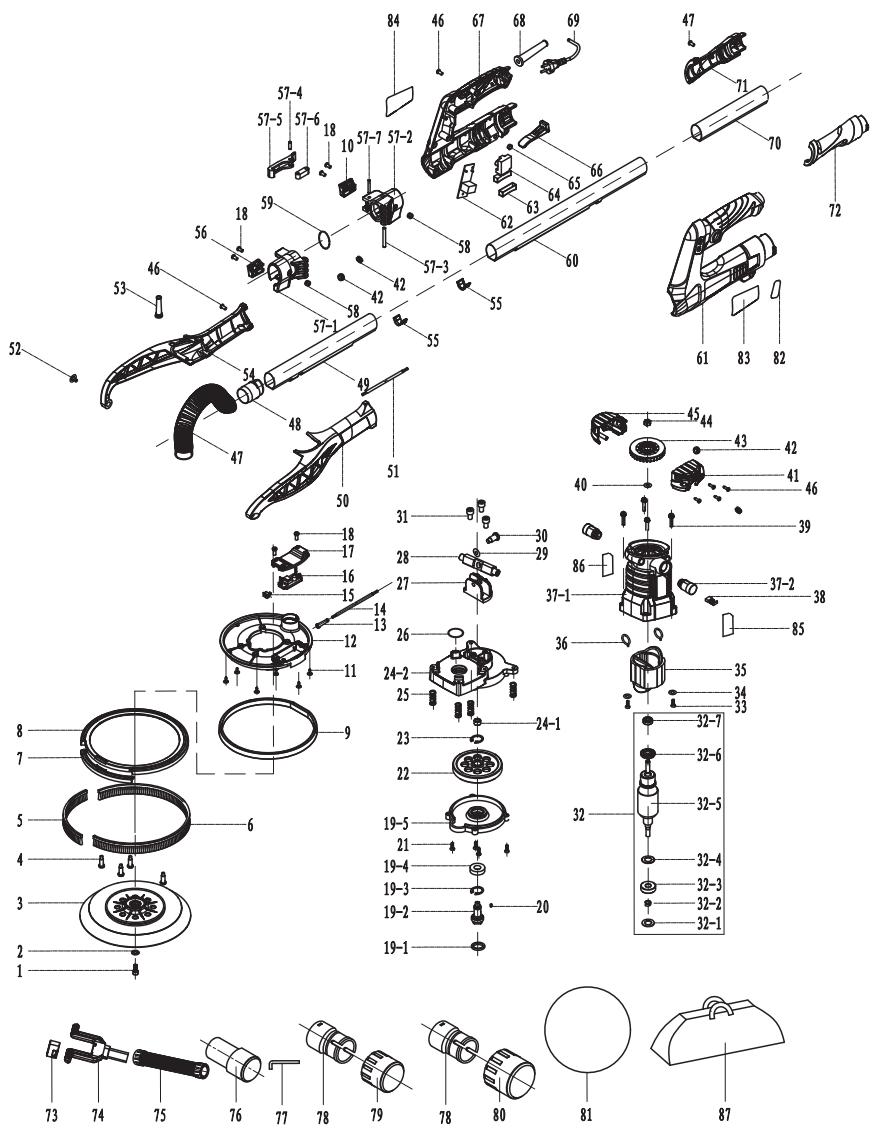

- ΑΝΑΠΤΥΓΜΑ ΚΑΙ ΚΑΤΑΛΟΓΟΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ
| Αρ. | ΠΕΡΙΓΡΑΦΗ | Ποσότητα |
| 1 | Βίδα Μ6* 14 | 1 |
| 2 | Ροδέλα φ6 | 1 |
| 3 | Τακάκι τριβείου φ215 | 1 |
| 4 | Άξονας | 4 |
| 5 | Καμπύλη κοντή βούρτσα h22*180mm | 1 |
| 6 | Καμπύλη μακριά βούρτσα h22*600mm | 1 |
| 7 | Πλευρικός κύκλος | 1 |
| 8 | Θήκη ψήκτρας | 1 |
| 9 | Συγκρότημα ανταυγαστήρα λαμπτήρα KU630 | 1 |
| 10 | Πλάκα σύσφιξης με οπίσδιο μεντεσέ | 1 |
| 11 | Σταυρωτή βίδα με προστατευτικό ST4*12 | 5 |
| 12 | Δίσκος | 1 |
| 13 | Χιτώνιο | 1 |
| 14 | Ακέφαλη γραμμή SG H05VV-F-2*0.75*0.23M (ανοιχτό άκρο 35/15mm) | 1 |
| 15 | Μικρός διακόπτης | 1 |
| 16 | PCBA_LED | 1 |
| 17 | Κάλυμμα πλακέτας κυκλώματος LED | 1 |
| Αρ. | ΠΕΡΙΓΡΑΦΗ | Ποσότητα |
| 18 | Αυτοελικοτομημένες βίδες με εγκοπές | 8 |
| 19 | Συγκρότημα μεγάλου τερματικού καλύμματος |
| 19-1 | Παρέμβυσμα λαδιού σκελετού φ24×φ17,3×3 | 1 |
| 19-2 | Άξονας εξόδου R7231 | 1 |
| 19-3 | Δακτύλιος φ22 | 1 |
| 19-4 | Ρουλεμάν 6900 2RS | 1 |
| 19-5 | Μεγάλο τερματικό κάλυμμα seiko | 1 |
| 20 | Επίπεδος πείρος 3*8 | 1 |
| 21 | Τριγωνική βίδα κοχλιοτόμησης εξαγωνικής κεφαλής, μαύρη M4*16 | 4 |
| 22 | Κινητήριος τροχός | 1 |
| 23 | Κούμπωμα άξονα Φ10 | 1 |
| 24 | Κιβώτιο ταχυτήτων |
| 24-1 | Χάλκινος τριβέας | 1 |
| 24-2 | Κέλυφος κεφαλής seiko | 1 |
| 25 | Ελατήριο R7203 | 4 |
| 26 | Δακτύλιος Ο 25*22*1,5 | 1 |
| 27 | Περιστροφική βάση | 1 |
| 29 | Στραγγαλιστικό παρέμβυσμα φ18*φ9,2*0,45 | 1 |
| 30 | Βίδα Μ6 | 1 |
| 31 | Τριγωνική βίδα κοχλιοτόμησης εξαγωνικής κεφαλής, μαύρη M5*16 | 3 |
| 32 | Συγκρότημα ρότορα |
| 32-1 | Τακάκι στίλβωσης φ11*φ17,5*2 | 1 |
| 32-2 | Ελατήριο ρότορα HL600 (φ6*φ1*0,5) | 1 |
| 32-3 | Ρουλεμάν 608 - Μαύρο καπάκι από καουτσούκ 608 | 1 |
| 32-4 | Λαμαρίνα προστασίας από σκόνη (608) 608 | 1 |
| 32-5 | Ρότορας | 1 |
| 32-6 | Δακτύλιος συγκράτησης σκόνης | 1 |
| 32-7 | Ρουλεμάν 696 (σιδερένιο καπάκι) 696 | 1 |
| 33 | Βίδα ST2.9*13 | 2 |
| 34 | Παρέμβυσμα φ8,5*φ3,2*1 | 2 |
| 35 | Στάτορας | 1 |
| 36 | Ελατήριο έλξης (0,6-100#) | 2 |
| 37 | Συγκρότημα περιβλήματος |
| 37-1 | Περίβλημα μηχανήματος | 1 |
| 37-2 | Λαβή ψήκτρας και κάλυμμα | 2 |
| 38 | Ψήκτρα άνθρακα 6*9*14,8 (H94) | 2 |
| Αρ. | ΠΕΡΙΓΡΑΦΗ | Ποσότητα |
| 39 | Τριγωνική βίδα κοχλιοτόμησης εξαγωνικής κεφαλής, μαύρη Μ4*20 | 4 |
| 40 | Ροδέλα 6*10*1 | 1 |
| 41 | Αριστερό πίσω προστατευτικό | 1 |
| 42 | Χιτώνιο διπλής όψης R7233 | 4 |
| 43 | Λεπίδα ανεμιστήρα | 1 |
| 44 | Παξιμάδι Μ6 πάχους 4 | 1 |
| 45 | Δεξιό πίσω προστατευτικό | 1 |
| 46 | Ελικοτομημένη βίδα επίπεδης κεφαλής με σταυροειδή εγκοπή ST4*16 | 26 |
| 47 | Εύκαμπτος σωλήνας διπλού αγωγού 460 | 1 |
| 48 | Σύνδεσμος εύκαμπτου σωλήνα ΚU630 | 1 |
| 49 | Μπροστινός δικάναλος σωλήνας αλουμινίου, μακρύς 246 | 1 |
| 50 | Αριστερό στήριγμα R7203 | 1 |
| 51 | Ακέφαλο σύρμα | 1 |
| 52 | Συνδυασμός βίδας με τακάκι (λευκό) Μ4*8 | 2 |
| 53 | Χιτώνιο SG | 1 |
| 54 | Δεξί στήριγμα R7203 | 1 |
| 55 | Τριβέας | 2 |
| 56 | Πλάκα σύσφιξης μεμπροστινό μεντεσέ | 1 |
| 57 | Συγκρότημα χιτωνίου με μεντεσέμπροστά και πίσω |
| 57-1 | Τριβέας με μεντεσέμπροστά | 1 |
| 57-2 | Τριβέας με μεντεσέ πίσω | 1 |
| 57-3 | Στρογγυλός πείρος 5*45 | 1 |
| 57-4 | Στρογγυλός πείρος 5*16,8 | 1 |
| 57-5 | Κλειδί | 1 |
| 57-6 | Βραχίονας στήριξης 10 × 10 × 32 | 1 |
| 57-7 | Στρογγυλός πείρος 5*30 | 1 |
| 58 | Τυφλό πριτσίνι 5*10 | 2 |
| 59 | Δακτύλιος Ο 35*3,5 | 1 |
| 60 | Πίσω δικάναλος σωλήνας αλουμιναίου, μακρύς 553 | 1 |
| 61 | Αριστερή κεντρική λαβή | 1 |
| 62 | Πλακέτα κυκλώματος +governor HL7600 | 1 |
| 63 | Χιτώνιο διακόπτη | 1 |
| 64 | Διακόπτης KR82 | 1 |
| 65 | Αυτοασφαλιζόμενο χιτώνιο | 1 |
| 66 | Κλειδί ασφάλισης (κύρια λαβή) | 1 |
| 67 | Δεξιά κεντρική λαβή | 1 |
| Αρ. | ΠΕΡΙΓΡΑΦΗ | Ποσότητα |
| 68 | Χιτώνιο καλωδίου (μικρή οπή) | 1 |
| 69 | Καλώδιο ρεύματος H05VV-F-2*0,75*4,7M | 1 |
| 70 | Μονός δικάναλος σωλήνας αλουμινίου, μακρύς 500 | 1 |
| 71 | Δεξιά βοηδητική λαβή | 1 |
| 72 | Αριστερή βοηδητική λαβή | 1 |
| 73 | Ασφαλιστικός δακτύλιος | 1 |
| 74 | Συζεύκτης προστασίας | 1 |
| 75 | Τηλεσκοπικός σωλήνας 4,8 m | 1 |
| 76 | Προσαρμογέας (φ35), μαύρος | 1 |
| 77 | Κλειδί | 1 |
| 78 | Σύνδεσμος εύκαμπτου σωλήνα (μαύρος) | 2 |
| 79 | Προσαρμογέας 47 | 1 |
| 80 | Προσαρμογέας 57 | 1 |
| 81 | Διχτυωτό γυαλόχαρτο τριβείου 1*P180+1*P240 |
| 82 | Ετικέτα ταχύτητας | 1 |
| 83 | Ετικέτα λαβής | 1 |
| 84 | Ετικέτα ονομαστικών τιμών | 1 |
| 85 | Ετικέτα περιβλήματος | 1 |
| 86 | Ετικέτα ονομαστικών τιμών περιβλήματος | 1 |
| 87 | Σάκος | 1 |
