ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VOIP-120A AIRLIVE

Deutsch VoIP-111A / 120A Σημείωση για το standard FCC Αυτός ο εξοπλισμός έχει εξεταστεί και είναι συμβατός με τα όρια για μια ψηφιακή συσκευή κατηγορίας B σύμφωνα με την παράγραφο 15 των κανόνων της FCC. Αυτά τα όρια έχουν ως σκοπό να παρέχουν τη λογική προστασία ενάντια στις επιβλαβείς παρεμβάσεις όταν λειτουργεί ο εξοπλισμός σε μια εμπορική περιοχή. Αυτός ο εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να ακτινοβολήσει την ενέργεια ραδιοσυχνότητας, και εάν δεν εγκαθίσταται σύμφωνα με τις οδηγίες χρήσεως, μπορεί να προκαλέσει την παρέμβαση στη μετάδοση των ραδιοεπικοινωνιών. Εάν λειτουργεί σε μια κατοικημένη περιοχή, και δεν εγκατασταθεί σύμφωνα με τις οδηγίες χρήσεως είναι πιθανό αυτός ο εξοπλισμός να προκαλέσει επιβλαβείς παρεμβάσεις, οπότε σ' αυτή την περίπτωση ο χρήστης θα πρέπει να προσπαθήσει να διορθώσει αυτήν την παρέμβαση με τα δικά του μέσα. Σημείωση για το CE Αυτό είναι ένα προϊόν κατηγορίας Β. Σε μια κατοικημένη περιοχή αυτό το προϊόν μπορεί να προκαλέσει ραδιοπαρεμβάσεις, οπότε σ' αυτή την περίπτωση ο χρήστης πρέπει να λάβει τα κατάλληλα μέτρα. Η εταιρεία OvisLink με το παρόν έγγραφο δηλώνει ότι τα AirLive VoIP-111A / 120A συναντούν τις βασικές προϋποθέσεις της οδηγίας 99/05/CE, και είναι επομένως υπεύθυνη για την ακρίβεια αυτών των στοιχείων: OvisLink Corp. 5F, No.6 Lane 130, Min-Chuan Rd, Hsin-Tien City, Taipei, Taiwan

Αυτό το προϊόν έχει υποβληθεί σε διάφορους ποιοτικούς ελέγχους για την εξασφάλιση της σωστής λειτουργίας. Αυτό το προϊόν καλύπτεται από μια (2)διετή εγγύηση για τις χώρες εντός Ευρωπαϊκής Ένωσης. Για τις άλλες χώρες, η περίοδος εγγύησης είναι ένα (1) έτος. Σε περίπτωση οποιασδήποτε ελαττώματος ή διακοπής κατασκευής, θα επισκευαστεί από την OvisLink Corp. Παρακαλώ ελάτε σε επαφή με τον προμηθευτή σας για τις λεπτομέρειες στη διαδικασία που ακολουθείται. Η εγγύηση δεν ισχύει σε περίπτωση ζημιάς που θα προκληθεί από την ανάρμοστη χρήση του προϊόντος, των ατυχημάτων, του ελαττωματικού χειρισμού ή του χειρισμού ούτε οποιουδήποτε μελλοντικού ασυμβιβάστου με τα προϊόντα τρίτων.

Βασικές πληροφορίες Προεπιλεγμένες Ρυθμίσεις: Διεύθυνση IP: 192.168.100.1 Μάσκα δικτύου: 255.255.255.0

Όνομα χρήστη: Airlive

Κωδικός πρόσβασης: Airlive λυχνίες LED λυχνία LED Power PSTN (VoIP-111A) Telefono (VoIP-120A)

Η συσκευή έχει τροφοδοτηθεί. Η γραμμή PSTN χρησιμοποιείτε Η γραμμή PSTN δεν χρησιμοποιείτε Το τηλέφωνο βρίσκετε σε λειτουργία Το τηλέφωνο βρίσκετε σε κατάσταση Η πόρτα LAN είναι συνδεδεμένη Η πόρτα LAN είναι αποσυνδεδεμένη Η πόρτα WAN είναι συνδεδεμένη Η πόρτα WAN είναι αποσυνδεδεμένη

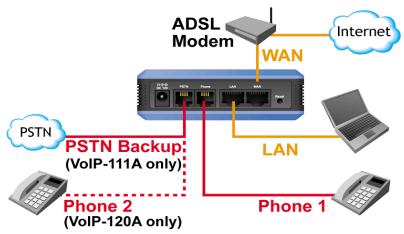

VoIP-111A / 120A Εγκατάσταση συσκευής

Εγκαταστήστε μία σύνδεση LAN: συνδέστε τη μία άκρη του δικτυακού καλωδίου στην πόρτα LAN της συσκευής και την άλλη άκρη στην πόρτα LAN του Η/Υ.

Εγκαταστήστε μία σύνδεση WAN: συνδέστε τη μία άκρη του δικτυακού καλωδίου στην πόρτα WAN της συσκευής και την άλλη άκρη σε μία δικτυακή πόρτα του (xDSL) modem. Εγκαταστήστε την τηλεφωνική συσκευή/PSTN γραμμή: συνδέστε τη μία άκρη του τηλεφωνικού καλωδίου στην ανάλογη πόρτα Phone ή PSTN και την άλλη άκρη στην τηλεφωνική συσκευή η στην PSTN σύνδεση σας.

Εγκαταστήστε τη συσκευή χρησιμοποιώντας τον Web Browser

Βεβαιωθείτε ότι ο Η/Υ σας έχει ρυθμιστεί σε DHCP mode (αυτόματη ανάκτηση IP). Συνδέστε την τροφοδοσία της συσκευής καθώς και το καλώδιο δικτύου.

Ανοίξτε τον web browser και συμπληρώστε την παρακάτω IP http://192.168.100.1. VoIP-111A / 120A

Συμπληρώστε στα κενά πεδία για username airlive και password airlive. Κάντε κλικ στο κουμπί Login για να μεταφερθείτε στο web interface της συσκευής. Αν κάνετε αλλαγές στο web interface της συσκευής, μην ξεχάσετε να πατήσετε “submit” και ‘’save change’’. http://192.168.100.1(LAN Port’s default IP)

VoIP-111A / 120A Πληροφορίες συστήματος Στην σελίδα login, μπορείτε να διακρίνετε τις πληροφορίες συστήματος της συσκευής. Ρυθμίσεις δικτύων WAN και LAN

Η προρύθμιση για την πόρτα WAN της συσκευής είναι σε mode DHCP Εάν αλλάξετε την ρύθμιση της πόρτας WAN σε Fix IP mode ή PPPoE mode, θα πρέπει να είστε σίγουροι για την συμβατότητα του υπόλοιπου δικτύου με αυτές τις ρυθμίσεις. Η προρυθμισμένη IP για την πόρτα LAN είναι

192.168.100.1 με μάσκα 255.255.255.0 και

Ρυθμίσεις λογαριασμού SIP (Service domain) Στη επιλογή Service Domain θα χρειαστεί να εισάγετε τα στοιχεία του λογαριασμού που θέλετε να δημιουργήσετε. Αυτό θα γίνει με βάση τα πρότυπα του SIP παρόχου σας. Σας δίνετε η δυνατότητα να δημιουργήσετε έως και τρις λογαριασμούς SIP. Μετά από την σωστή εισαγωγή των δεδομένων, θα διακρίνετε τη ένδειξη “Registered”. Πλέον μπορείτε να πραγματοποιήσετε κλήσεις. Όταν τελειώσετε με τις ρυθμίσεις, μην ξεχάσετε να πατήσετε Submit και Save change. Ρυθμίσεις SIP κωδικοποίησης (Codec setting)

Μπορείτε να ρυθμίσετε τον ρυθμό κωδικοποίησης, τα πακέτα RTP και την εφαρμογή VAD. Για να κάνετε αυτές τις ρυθμίσεις, θα πρέπει να ακολουθήσετε τις προτάσεις του παρόχου σας. Όταν τελειώσετε με τις ρυθμίσεις, μην ξεχάσετε να πατήσετε Submit και Save change.

VoIP-111A / 120A NAT Trans-STUN setting Μπορείτε να θέσετε ή να διακόψετε την λειτουργία του STAN Server. Αυτή η εφαρμογή βοηθά όταν η συσκευή λειτουργεί πίσω από NAT. Για να κάνετε αυτές τις ρυθμίσεις, θα πρέπει να ακολουθήσετε τις προτάσεις του παρόχου σας. Όταν τελειώσετε με τις ρυθμίσεις, μην ξεχάσετε να πατήσετε Submit και Save change. Πώς να πραγματοποιήσετε μία κλήση VoIP-111A / 120A

Όταν η παραμετροποίηση ολοκληρωθεί επιτυχώς, μπορείτε να πραγματοποιήσετε κλήσεις σε φίλους που βρίσκονται επάνω στον ίδιο πάροχο. Για να κάνετε μία κλήση, πληκτρολογίστε το αριθμό και πατήστε “#” για να εκτελεστεί η εντολή. Παράλληλα η συσκευή προσφέρει τις παρακάτω υπηρεσίες: Εναλλαγή κλήσης: όταν σας καλούν την ώρα που μιλάτε, μπορείτε με το πάτημα του κουμπιού Flash να εναλλάσσεστε μεταξύ των δύο κλήσεων. Αναμονή κλήσης: Πατήστε το κουμπί Hold την στιγμή που μιλάτε και κρατήστε την κλήση σε αναμονή μέχρι να το ξανά πατήσετε. Τηλεδιάσκεψη: Εάν θέλετε να κάνετε τηλεδιάσκεψη, καλέστε τον πρώτο αριθμό πατήστε το κουμπί Flash καλέστε τον δεύτερο αριθμό και πατήστε πάλι Flash.

Συμπλήρωση: Χρησιμοποιώντας την δωρεάν υπηρεσία SIP FWD Σημείωση: Η OvisLink Corp. δεν είναι συμβεβλημένη με την υπηρεσία FWD. Η συσκευή μπορεί να λειτουργήσει με διάφορους SIP παρόχους. Οι παρακάτω πληροφορίες είναι μόνο για την δικιά σας ενημέρωση.

Δημιουργήστε το δικό σας FWD λογαριασμό http://account2.freeworlddialup.com/index.php?section_id=94 Συμπληρώστε τα κενά που απαιτούνται για την ολοκλήρωση της δημιουργίας λογαριασμού και πατήστε “Next” μέχρι να ολοκληρώσετε όλα τα βήματα. Φροντίστε να δώσετε μια υπαρκτή διεύθυνση email καθώς στη συνέχεια θα χρειαστεί για την επιβεβαίωση της δημιουργίας του λογαριασμού. Εδώ θα βρείτε έναν γρήγορο οδηγό εγκατάστασης: http://www.freeworlddialup.com/help/?p=userguides Μετά την ολοκλήρωση της διαδικασίας θα λάβετε το παρακάτω μήνυμα: Sign UP

Ανατρέξτε στις ρυθμίσεις της συσκευής και εισάγετε τα απαιτούμενα δεδομένα. Μετά το πέρας της διαδικασίας θα διακρίνετε την θέση Registered, στη συνέχεια μπορείτε να πραγματοποιήσετε κλήσεις.
