Τύπος προϊόντος	Μεταγωγέας PoE 8 θυρών (4 θύρες PoE)
Μάρκα	AirLive
Μοντέλο	POE-FSH804
Τροφοδοσία	Προσαρμογέας ρεύματος, μέγιστη κατανάλωση 60 W
Συνολική ισχύς PoE	60 W (55 W για τις θύρες 1-4 σε 802.3af)
Πρότυπο PoE	IEEE 802.3af (ακροδέκτες 12,36)
Θύρες PoE	Θύρες 1 έως 4
Θύρες δικτύου	8 θύρες RJ-45 10/100 Mbps
Μέγιστη απόσταση καλωδίωσης	100 μέτρα
Ενδείκτες LED	Τροφοδοσία (πράσινο), PoE Max (κόκκινο), Σύνδεση/Δραστηριότητα (πράσινο), Ταχύτητα (πορτοκαλί), Κατάσταση PoE (πράσινο)
Διαστάσεις (κατά προσέγγιση)	200 x 120 x 44 mm
Βάρος (κατά προσέγγιση)	0,8 kg
Υλικό περιβλήματος	Μέταλλο
Τύπος εγκατάστασης	Επιτραπέζια ή τοίχου (παρέχονται στηρίγματα)
Κύριες λειτουργίες	Τροφοδοσία PoE για κάμερες, σημεία Wi-Fi κ.λπ.; μετάδοση δεδομένων 10/100 Mbps; αυτόματη ανίχνευση συσκευών PoE; plug and play
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή, καθαρίστε με ένα στεγνό και μαλακό πανί. Μη χρησιμοποιείτε υγρά ή λειαντικά προϊόντα.
Ασφάλεια	Μην ανοίγετε το περίβλημα· αποφύγετε υπερφορτώσεις· χρησιμοποιείτε μόνο τον παρεχόμενο προσαρμογέα· τηρείτε τη μέγιστη απόσταση καλωδίωσης.
Ανταλλακτικά και δυνατότητα επισκευής	Δεν υπάρχουν διαθέσιμα ανταλλακτικά· σε περίπτωση βλάβης, επικοινωνήστε με το τμήμα εξυπηρέτησης OvisLink μέσω του μεταπωλητή σας.
Εγγύηση	2 έτη (ΕΕ), 1 έτος (άλλες χώρες)
Πιστοποιήσεις	FCC Κλάση B, CE (οδηγία 99/05/ΕΚ)
Θερμοκρασία λειτουργίας	0°C έως 40°C
Υγρασία λειτουργίας	10% έως 90% χωρίς συμπύκνωση

Συχνές ερωτήσεις - POE-FSH804 AIRLIVE

Πόσες θύρες PoE διαθέτει ο μεταγωγέας POE-FSH804;

Ο μεταγωγέας διαθέτει 4 θύρες PoE (θύρες 1 έως 4) σύμφωνες με το πρότυπο IEEE 802.3af. Οι άλλες θύρες δεν είναι PoE.

Ποια είναι η συνολική διαθέσιμη ισχύς PoE;

Η συνολική ισχύς είναι 60 W, με μέγιστο 55 W για τις θύρες PoE 1-4.

Τι είδους συσκευή μπορώ να συνδέσω στις θύρες PoE;

Μπορείτε να συνδέσετε περιφερειακά συμβατά με 802.3af όπως κάμερες IP, σημεία πρόσβασης WiFi, τηλέφωνα VoIP κ.λπ.

Πώς να εγκαταστήσω τον μεταγωγέα;

Βγάλτε τον μεταγωγέα και τον προσαρμογέα από τη συσκευασία. Συνδέστε τον προσαρμογέα ρεύματος, η LED Τροφοδοσία πρέπει να ανάψει πράσινο. Συνδέστε τις συσκευές σας στις θύρες RJ-45. Οι LED Σύνδεση/Δραστηριότητα πρέπει να ανάψουν.

Τι να κάνω αν η LED PoE Max είναι κόκκινη;

Η κόκκινη LED PoE Max υποδεικνύει ότι η συνολική κατανάλωση πλησιάζει το όριο (60 W). Αποσυνδέστε ορισμένες συσκευές PoE για να μειώσετε το φορτίο.

Ποια είναι η μέγιστη απόσταση καλωδίωσης;

Η μέγιστη απόσταση μεταξύ του μεταγωγέα και μιας περιφερειακής συσκευής είναι 100 μέτρα.

Ο μεταγωγέας υποστηρίζει gigabit;

Όχι, ο μεταγωγέας POE-FSH804 είναι μοντέλο 10/100 Mbps (Fast Ethernet). Οι θύρες είναι συμβατές με 10 και 100 Mbps.

Πώς να κάνω επαναφορά του μεταγωγέα;

Αυτός ο μεταγωγέας είναι μη διαχειρίσιμος (plug and play). Δεν υπάρχει κουμπί επαναφοράς. Αποσυνδέστε και συνδέστε ξανά την τροφοδοσία για επανεκκίνηση.

Ποια είναι η εγγύηση του προϊόντος;

Η εγγύηση είναι 2 έτη στην Ευρωπαϊκή Ένωση και 1 έτος για άλλες χώρες.

Πού μπορώ να κατεβάσω το πλήρες εγχειρίδιο;

Το πλήρες εγχειρίδιο σε μορφή PDF είναι διαθέσιμο δωρεάν στον ιστότοπο notice-facile.com μέσω της σελίδας του προϊόντος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POE-FSH804 AIRLIVE

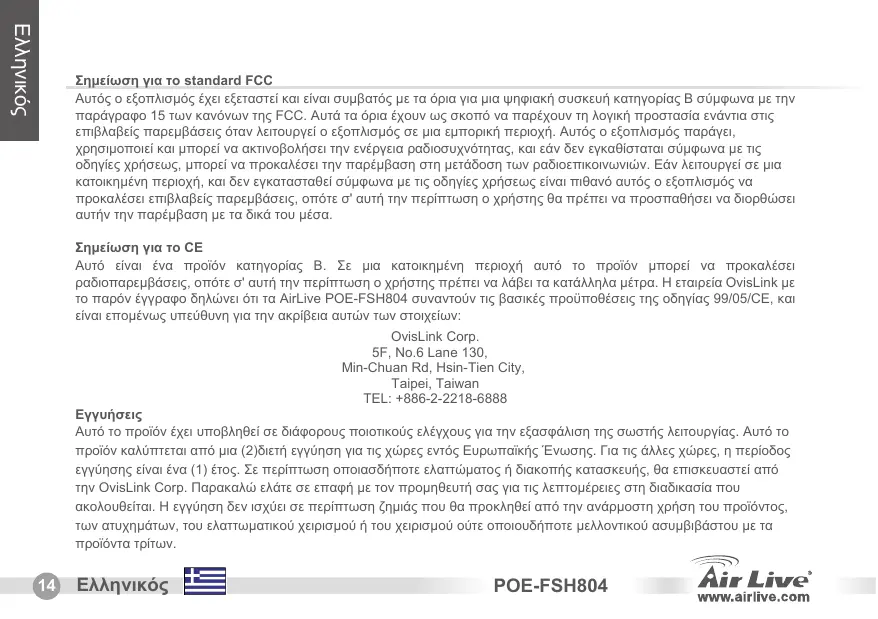

Σημείωη για το standard FCC

Autoc o eGOTIaOcEeXeI EeTaTei Kai evai ouBAtoC me Ta opia ia iia ypiakn uOKeun katnyopiac B ouPwva me Tnv Tnpaypao 15Tw kavovuv TFC.Autar ta opia exouw wO KOToT va npexouv T N OyIKPiTOAeivtia otic EtnIbAeiTpeupeaei otav Leitoupei o eGOnlAoiC eaeM iua pIOKTIepoxN. Autoc o eGOTIaOc Tnpayei, Xpnaiotoei kai mtpei va akTIOBAIoanei Tnv Evpeyeia paioooVOTITas, kai EaV deyEvkbiotataui Opupuva me Tc Obnlyiexc nposews, mtopei va npokaleei tvnpaepbaan otm metadoon twpdoetikovwivw. Eav aeitoupei aia Katoiknuev Tneptioxni, kai dev Eykataotei ouPwva me TC Obnyie x npohoei, OTOTE a' autn Tnv Tepintwn o xpnoTg a TpETEVA TPOOATAHoei va DIOBWOAEI autnv Tnv npapmaon me Ta dika tou eoA.

Enmuion yia to CE

Autéivai eva Tpoioiv Kanyopiac B. ŋia katoiknEv n Tepoxn auto Tpoiov mTpei va TpokaAeoi paoTapeuBaeis, otote a'autn Tnv Tepiwnu o xnoTn TpTei va lae i kaTalnnla epta. H taieia OvisLink e To napov Evyparo dNwU 61 t ai AirLive POE-FSH804 ouavTuov Tic baaiKc TpoTuOeic nC onyiaac 99/05/CE, kai Eivai etouevuc uteuohuv yia tvn akbetaia autuw twoioxiv:

OvisLink Corp.

5F, No.6 Lane 130

LED	Xpúma	KataoTaon	Σuβáv
Power	Πράσιν	ANAMMENO ΣBHΣTO	ΣΕ ΛΕΙΤΟΥΡΙΑ ΚΑΕΙΣΤΟ
PoE Mέγιοτο	Κόκκινο	ANAMMENO ΣBHΣTO	Υπερκατaváλωη σρίων τροφόδοσίας Σωτή Κατaváλωητροφόδοσίας
Link/Act	Πράσιν	ANAMMENO ANABOΣBHNEI ΣBHΣΤΙ	Οι πόρτες εῖαι συνδεδεμένες στέλνουν και λαμβάνουν δεδομέναΟι πόρτες δεν εῖαι συνδεδεμένες
Taxúτητα	Προτοκαλί	ANAMMENO ΣBHΣTO	Λειουργία 100Mbps Λειουργία 10Mbps
KataoTaση PoE	Πράσιν	ANAMMENO ΣBHΣTO	Εχει τροφόδοτηθεί Δεν βρέθηκε τροφόδοτουμενη συσκεύη

Bnμata EykataoTaon

1. AφαipéσTE to switch kai ta αξεούρ tou aπό την συκευσία
2. Euδεστο το ρεύμα στο switch. Εβαιωθείτε πως το “Power” LED εἶναι αναμένο.
3. SuovéOE PC n oukeuεc kai e lyεξe av ta "Link/Act" evai avaμéva. Av oxi eλeγξte πως oi ouakeuεc εivaouvεμενεσ ΘO Peúμα.

Σημαντικό

1. POE-FSH804 xpnoiotoiie tyn texvoiayia end-span (Tpofooboteire 12,36 pin). H Aetoupyia PoE UTOOTnpiicTe mOvo OTIC nOptεs 1 EwC 4.
2. Méyiotn katáváλωη 60W. Méyiotn katáváλωη 802.3af 55W (Port 1-4).
3. H aiooataoan twkawolov evaiw 100 eTpa
4. Mnydouipyeite poyxO dikTuou
5. Na ελέγχετε πάντα τα LED για πιθανες βλαβες.
