| Tipo de producto | Switch PoE 8 puertos (4 puertos PoE) |
| Marca | AirLive |
| Modelo | POE-FSH804 |
| Alimentación | Adaptador de corriente, consumo máx. 60 W |
| Potencia PoE total | 60 W (55 W para los puertos 1-4 en 802.3af) |
| Norma PoE | IEEE 802.3af (pines 12,36) |
| Puertos PoE | Puertos 1 a 4 |
| Puertos de red | 8 puertos RJ-45 10/100 Mbps |
| Distancia máxima de cableado | 100 metros |
| Indicadores LED | Alimentación (verde), PoE Max (rojo), Enlace/Actividad (verde), Velocidad (naranja), Estado PoE (verde) |
| Dimensiones (aprox.) | 200 x 120 x 44 mm |
| Peso (aprox.) | 0,8 kg |
| Material de la carcasa | Metal |
| Tipo de instalación | Escritorio o montaje en pared (soportes incluidos) |
| Funciones principales | Alimentación PoE para cámaras, puntos Wi-Fi, etc.; transmisión de datos 10/100 Mbps; detección automática de dispositivos PoE; plug and play |
| Mantenimiento y limpieza | Desconectar el dispositivo, limpiar con un paño seco y suave. No usar productos líquidos o abrasivos. |
| Seguridad | No abrir la carcasa; evitar sobrecargas; usar solo el adaptador incluido; respetar la distancia máxima de cableado. |
| Piezas de repuesto y reparabilidad | No hay piezas de repuesto disponibles; en caso de avería, contactar con el servicio técnico de OvisLink a través de su distribuidor. |
| Garantía | 2 años (UE), 1 año (otros países) |
| Certificaciones | FCC Clase B, CE (directiva 99/05/CE) |
| Temperatura de funcionamiento | 0°C a 40°C |
| Humedad de funcionamiento | 10% a 90% sin condensación |
Preguntas frecuentes - POE-FSH804 AIRLIVE
Preguntas de los usuarios sobre POE-FSH804 AIRLIVE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Conmutador PoE en formato PDF gratis! Encuentra tus instrucciones POE-FSH804 - AIRLIVE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. POE-FSH804 de la marca AIRLIVE.
MANUAL DE USUARIO POE-FSH804 AIRLIVE

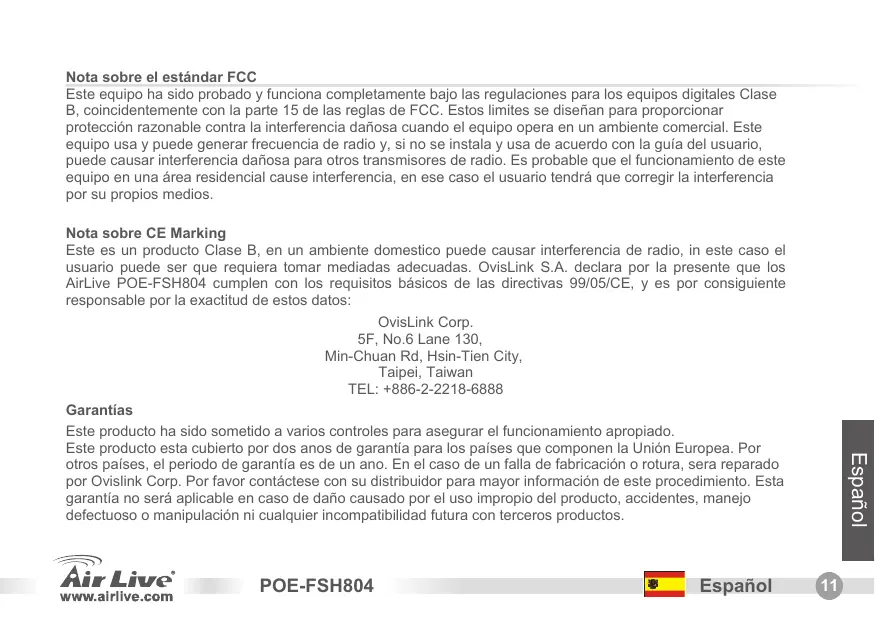

Notas sobre el estandar FCC
Este equipo ha sido probado y funciona Completely bajo las regulaciones para los equipos digitales Clase B, coincidamente con la parte 15 de las reglas de FCC. Estos limites se diseñan para proportionsar protecciónreasonable contra la interferencia dañosa cuando el equipo opera en un ambiente comercial. Este equipo usa y pueda tener fecuencia de radio y, si no se instala y usa de acuerdo con la guía del usuario, pueda causar interferencia dañosa para others transmisores de radio. Es probable que el funciona como este equipo en unaarearesidentialcauseinterfencia, enese caso el usuario tendráque corrigirla interfencia por su propios medios.
NotasobreCEMarking
Este es un producto Clase B, en un ambiente domestico能把 causar interferencia de radio, in este caso el usuario coulda ser que requiera tener medidas adecuadas. OvisLink S.A. declara por la presente que los AirLive POE-FSH804 cumplen con los requisitos basicsicos de las directivas 99/05/CE, y es por consiguiente responsable por la exactitud de这些东西 datos:
OvisLink Corp.
5F, No.6 Lane 130
Este producto ha sido sometido a various controles para asegurar el funcionaamento apropiado.
Este produit esta cubierto por dos años de garantía para los País que componen la Unión Europea. Por otheros País, el periodo de garantía es de un ano. En el caso de un falla de fabricación o rotura, sera reparado por Ovislink Corp. Por favor contacte con su distribuidor para mayor información de este procedimiento.Esta garantía no sera aplicable en caso de daño causado por el uso impropio del producto, accidentes, manejo defectuoso o manipulación ni可疑 incompatibiliidad futura con terceros produits.
Presentación del Producto
| Vista Frontal | Vista Posterior |
Regla de LEDs
| Indicator | Color | Estado | Descripción |
| Power | ● Verde | ON | Encendido |
| OFF | Apagado | ||
| PoE Max. | ● Rojo | ON | Consumo de corriente exceede el limite |
| OFF | Consumo de corriente seguro | ||
| Link/Act | ● Verde | ON | Puerto Conectado |
| Titilante | Transmitiendo / Recubiendo | ||
| OFF | Puerto no conectado | ||
| Velocidad | ● Naranja | ON | Opera a 100Mbps |
| OFF | Opera a 10Mbps | ||
| Estado del PoE | ● Verde | ON | El equipo tiene corriente |
| OFF | No hay dispositivo de alimentación (PD) presente |
Pasos para la instalación
- Desempaque el Switch y sus accesos.
- Conecte la fuente de tension. Asegurese que se encienda el LED de "Power".
- Conecte los equipos al Switch, y verifie que se encienda el LED de "Link/Act". Si no, por favor asegurese que los derechos estén encendidos.
Notificationación importante
- El POE-FSH804 es un equipo final de alimentación (voltaje solo via los pines 12,36). Solo los puertos 1 al 4 soportan la function PoE.
- El consumo total máximo es: 60W; 802.3af Consumo Maximo es: 55W (Port 1 - 4).
- La distancia maxima del cableado es de 100 METS.

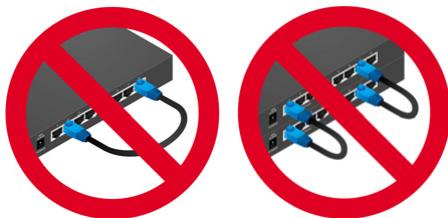

- No haga Loops en la red.
- Siempre compruebe las Luces del los LED porylvania problema.
NotasobreaEtiquetaCE
Este é um produit de Classe B. Numa area residential este produits pode causar radio interferencia, e)nesse caso outilizardeveratarasdevidemedidasparaacorrigir.AOvisLink Corp.declaraparasdevidos efeito que oAirLive POE-FSH804cumpreos requisitosbasicos daDirectiva 99/05/CEe porconsequente responsavelpela precisaodestesdados:
OvisLink Corp.
5F, No.6 Lane 130
Este produit sofre various controlos de calidad para assegurar o funcionaamento adequado.
OviLink Corporation declara que el dispositivo cumple con los requerimientos basics y除外ables relevantes de la directriz 1999/5/EC.
