Tipo de produto	Switch PoE 8 portas (4 portas PoE)
Marca	AirLive
Modelo	POE-FSH804
Alimentação	Adaptador de rede, consumo máx. 60 W
Potência PoE total	60 W (55 W para as portas 1-4 em 802.3af)
Padrão PoE	IEEE 802.3af (pinos 12,36)
Portas PoE	Portas 1 a 4
Portas de rede	8 portas RJ-45 10/100 Mbps
Distância máxima de cablagem	100 metros
Indicadores LED	Alimentação (verde), PoE Max (vermelho), Ligação/Atividade (verde), Velocidade (laranja), Status PoE (verde)
Dimensões (aprox.)	200 x 120 x 44 mm
Peso (aprox.)	0,8 kg
Material da caixa	Metal
Tipo de instalação	Mesa ou parede (suportes incluídos)
Funções principais	Alimentação PoE para câmeras, pontos de acesso Wi-Fi, etc.; transmissão de dados 10/100 Mbps; deteção automática de dispositivos PoE; plug and play
Manutenção e limpeza	Desligue o aparelho, limpe com um pano seco e macio. Não utilize produtos líquidos ou abrasivos.
Segurança	Não abrir a caixa; evitar sobrecargas; usar apenas o adaptador fornecido; respeitar a distância máxima de cablagem.
Peças sobressalentes e reparabilidade	Não há peças de reposição disponíveis; em caso de avaria, contacte o SAV OvisLink através do seu revendedor.
Garantia	2 anos (UE), 1 ano (outros países)
Certificações	FCC Classe B, CE (diretiva 99/05/CE)
Temperatura de funcionamento	0°C a 40°C
Humidade de funcionamento	10% a 90% sem condensação

Perguntas frequentes - POE-FSH804 AIRLIVE

Quantas portas PoE possui o switch POE-FSH804?

O switch possui 4 portas PoE (portas 1 a 4) em conformidade com o padrão IEEE 802.3af. As outras portas não são PoE.

Qual é a potência PoE total disponível?

A potência total é de 60 W, com um máximo de 55 W para as portas PoE 1-4.

Que tipo de dispositivo posso conectar nas portas PoE?

Pode conectar dispositivos compatíveis com 802.3af, como câmeras IP, pontos de acesso WiFi, telefones VoIP, etc.

Como instalar o switch?

Retire o switch e o adaptador da embalagem. Conecte o adaptador de rede, o LED Alimentação deve acender em verde. Conecte seus dispositivos às portas RJ-45. Os LEDs Ligação/Atividade devem acender.

O que fazer se o LED PoE Max estiver vermelho?

O LED PoE Max vermelho indica que o consumo total de energia está se aproximando do limite (60 W). Desconecte alguns dispositivos PoE para reduzir a carga.

Qual é a distância máxima de cablagem?

A distância máxima entre o switch e um dispositivo é de 100 metros.

O switch suporta gigabit?

Não, o switch POE-FSH804 é um modelo 10/100 Mbps (Fast Ethernet). As portas são compatíveis com 10 e 100 Mbps.

Como redefinir o switch?

Este switch não é gerenciável (plug and play). Não há botão de reset. Desconecte e reconecte a alimentação para reiniciar.

Qual é a garantia do produto?

A garantia é de 2 anos na União Europeia e de 1 ano para outros países.

Onde posso baixar o manual completo?

O manual completo em formato PDF está disponível gratuitamente no site notice-facile.com através da página do produto.

MANUAL DE UTILIZADOR POE-FSH804 AIRLIVE

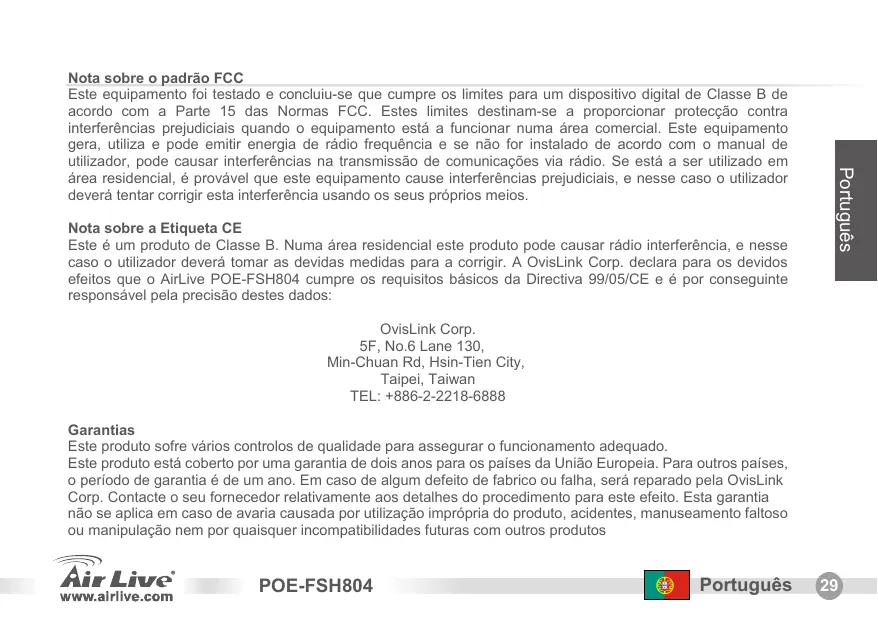

Este equipamento foi testado e conclusu-se que cumpre os limites para um dispositivo digital de Classe B de acordo com a Parte 15 das Normas FCC. Estes limites destinam-se a proporcionar proteção contra interferências prejudicials quando o equipamento está a funcional numa area comercial. Este equipamento gera, utilizes e pode emitir energia de rário frequência e se não for instalado de acordo com o manual de utilizador, pode causar interferências na transmissão de comunções via rário. Se está a ser realizado em和地区residential, é provavel que este equipamento cause interferências prejudicials, e)nesse caso outilizardevera tentar corrigir esta interferrencia usingo os seuis proprios meios.

Este produit está coberto por una garantia de dos anos para os País da Uniao Europeia. Para outros País, o periodo de garantia é de um ano. Em caso de algo me defeito de fabrico ou falha, sera reparado pela OvisLink

Corp. Contacte o seu fornecedor relativamente aos detalhes do procedimento para este efeito.Esta garantia não se aplicou em caso deavaria causada porutilização impropria do produto, acidentes, manuseamento faltoso ou manipulação nem por quaisquer incompatibilidades futuras com outros produits

Apresentação do Produkte

Vista Frontal	Vista Trazeira
PCH PCH01 Air Line PCH PCH02 Part Off Elongate PCH Switch	PCH 1 2 3 4 5 6 7 8

LED Regras

LED Indicator	Cor	Status	Significado
Power	● Verde	Ligado	Power ON
		Desligado	Power OFF
PoE Max.	● Vermelho	Ligado	Consumo de energia está sobre o limite
		Desligado	Consumo de energia é utilizado com segurança
Link/Act	● Verde	Ligado	Porta está ligada
		Intermitente	Transmitindo/Recebendo
		Desligado	Porta não está ligada
Velocidade	● Laranja	Ligado	Trabalha a 100Mbps
		Desligado	Trabalha a 10Mbps
PoE Estado	● Verde	Ligado	Energia é fornecida
		Desligado	Nenhum dispositivo de energia foiencionado

Passos de Instalação

1. Remova da caixa o switch e os acessórios.
2. Ligue a corrente ao switch. Certifique-se que o led de "Power" está aceso.
3. Ligue os dispositivos ao switch, e verifique se o "Link/Act" está aceso. Se não, certifique-se por favor se a corrente está ligada nos outros dispositivos ou PC.

Noticia Importante

1. POE-FSH804 é um equipamento fonte de energia end-span (Alimentação via pinos 12,36). Só as portas 1 a 4 suportam a funcção PoE.
2. Max.consumo total de energia é 60W, 802.3af Max. Consumo de energia é 55W (Porta 1 - 4).
3. A Tmaxa distance do cabo é de 100 metros.
4. Não formar um loop (LAço) de rede.
5. Verifique sempre as luzes dos LED para resolution dos problemas.

A OvisLink Corporation declara que este dispositivo está em conformidade com os requisitos elesais e outras solicitações relevantes da Directa 1999/5/EC.
