Produkttyp	PoE-Switch 8 Ports (4 PoE-Ports)
Marke	AirLive
Modell	POE-FSH804
Stromversorgung	Netzadapter, max. Verbrauch 60 W
Gesamt-PoE-Leistung	60 W (55 W für Ports 1-4 nach 802.3af)
PoE-Standard	IEEE 802.3af (Pins 12,36)
PoE-Ports	Ports 1 bis 4
Netzwerkports	8 RJ-45-Ports 10/100 Mbps
Maximale Kabellänge	100 Meter
LED-Anzeigen	Strom (grün), PoE Max (rot), Link/Aktivität (grün), Geschwindigkeit (orange), PoE-Status (grün)
Abmessungen (ca.)	200 x 120 x 44 mm
Gewicht (ca.)	0,8 kg
Gehäusematerial	Metall
Installationsart	Tisch oder Wand (Halterungen mitgeliefert)
Hauptfunktionen	PoE-Stromversorgung für Kameras, WLAN-Access Points usw.; Datenübertragung 10/100 Mbps; automatische Erkennung von PoE-Geräten; Plug-and-Play
Wartung und Reinigung	Gerät abziehen, mit einem trockenen, weichen Tuch reinigen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Sicherheit	Gehäuse nicht öffnen; Überlastungen vermeiden; nur den mitgelieferten Adapter verwenden; maximale Kabellänge einhalten.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar; im Fehlerfall wenden Sie sich an den OvisLink-Kundendienst über Ihren Händler.
Garantie	2 Jahre (EU), 1 Jahr (andere Länder)
Zertifizierungen	FCC Klasse B, CE (Richtlinie 99/05/EG)
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend

Häufig gestellte Fragen - POE-FSH804 AIRLIVE

Wie viele PoE-Ports hat der Switch POE-FSH804?

Der Switch verfügt über 4 PoE-Ports (Ports 1 bis 4) gemäß Standard IEEE 802.3af. Die anderen Ports sind nicht PoE.

Wie hoch ist die gesamte verfügbare PoE-Leistung?

Die Gesamtleistung beträgt 60 W, mit maximal 55 W für die PoE-Ports 1-4.

Welche Art von Geräten kann ich an die PoE-Ports anschließen?

Sie können 802.3af-kompatible Geräte wie IP-Kameras, WLAN-Access Points, VoIP-Telefone usw. anschließen.

Wie installiere ich den Switch?

Nehmen Sie den Switch und den Adapter aus der Verpackung. Schließen Sie den Netzadapter an, die Strom-LED sollte grün leuchten. Schließen Sie Ihre Geräte an die RJ-45-Ports an. Die Link/Aktivität-LEDs sollten leuchten.

Was tun, wenn die PoE Max-LED rot leuchtet?

Die rote PoE Max-LED zeigt an, dass der Gesamtstromverbrauch sich dem Limit (60 W) nähert. Trennen Sie einige PoE-Geräte, um die Last zu reduzieren.

Wie lang ist die maximale Kabellänge?

Die maximale Entfernung zwischen Switch und Gerät beträgt 100 Meter.

Unterstützt der Switch Gigabit?

Nein, der Switch POE-FSH804 ist ein 10/100 Mbps-Modell (Fast Ethernet). Die Ports sind mit 10 und 100 Mbps kompatibel.

Wie setze ich den Switch zurück?

Dieser Switch ist nicht verwaltbar (Plug-and-Play). Es gibt keinen Reset-Knopf. Trennen und verbinden Sie die Stromversorgung für einen Neustart.

Wie lang ist die Garantie des Produkts?

Die Garantie beträgt 2 Jahre in der Europäischen Union und 1 Jahr für andere Länder.

Wo kann ich die vollständige Anleitung herunterladen?

Die vollständige Anleitung im PDF-Format ist kostenlos auf der Website notice-facile.com über die Produktseite verfügbar.

BEDIENUNGSANLEITUNG POE-FSH804 AIRLIVE

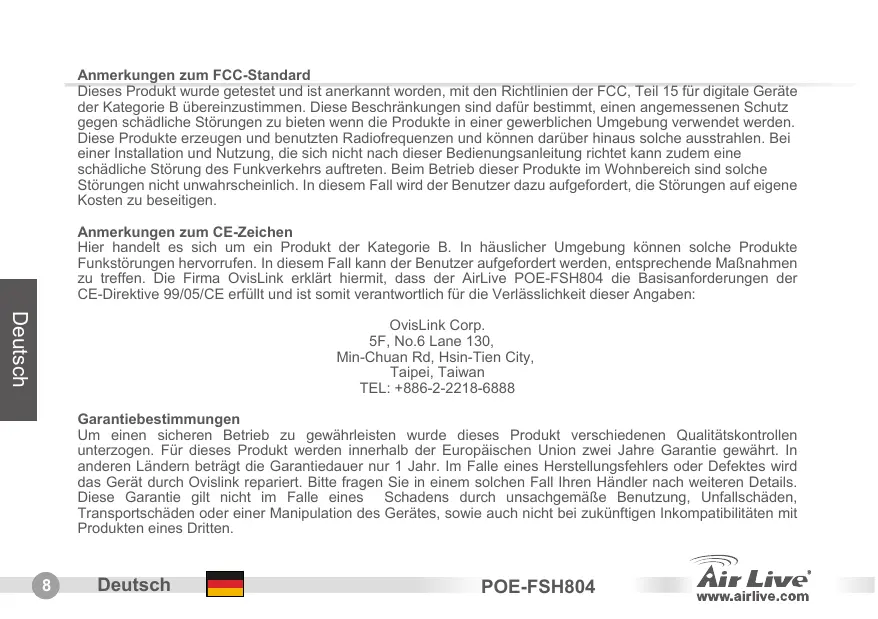

Anmerkungen zum FCC-Standard

Dieses Produkt wurde getestet und ist anerkannt worden, mit den Richtlinien der FCC, Teil 15 fur digitale Geräte der Kategorie B übereinzustimmen. Diese Beschchränkungen sind damit bestimm, einen angemessenen Schutz gegen schädliche Störungen zu bieten wenn die Produkte in einer gewerblichen Umgebung verwendet werden. Diese Produkte erzeugten und benutzten Radiofrequenzen und konnen darüber hinaus solche ausstrahlen. Bei einer Installation und Nutzung, die sich nicht nach dieser Bedierungsanleitung richtet kann zudem eine schädliche Störung des Funkverkehrs auftreten. Beim Betrieb dieser Produkte im Wohnbereich sind solche Störungen nicht unwahrscheinlich. In thisem Fall wird der Benutzer dazu aufgefordert, die Störungen auf eigene Kosten zu beseitigen.

Anmerkungen zum CE-Zeichen

Hier handelt es sich um ein Produkt der Kategorie B. In hauslicher Umgebung konnen solche Produkte Funkstörungen hervorrufen. In thisem Fall kann der Benutzer aufgefoidert werden, entsprchende Maßnahmen zu treffen. Die Firma OvisLink erklärt hiermitt, dass der AirLive POE-FSH804 die Basisanforderungen der CE-Directive 99/05/CE erfüllt und ist somit verantwortlich für die Verlüsslichkeit dieser Angaben:

OvisLink Corp.

5F, No.6 Lane 130

Um einen sicheren Betrieb zu gewährleisten wurde diese Produkt verschieden Qualitätskontrollen unterzogen. Für diese Produkte werden innerhalb der Europäischen Union zwei Jahre Garantie gewährt. In anderen Ländern beträgt die Garantiedauer nur 1 Jahr. Im Falle eines Herstellungsehlers oder Defektes wird das Gerät durch Ovislink repariert.itte Fragen Sie in einem solchen Fall ihren Handler nach weiteren Details. Diese Garantie gilt nicht im Falle eines Schadens durch unsachgemäß Benutzung, Unfallschäden, Transportschäden oder einer Manipulation des Gerätes, sowie auch nicht bei zukünftigen Inkcompatibilitäten mit Produkten eines Dritten.

Produktlayout

Frontansicht	Rückansicht
PICK UP/DOWN Air Line When Push Down MP3 Audio	POWER Pick Up

LED Regeln

LED Anzeige	Farbe	Status	Bedeutung
Power	● GRÜN	AN	Gerät ist an
		AUS	Gerät ist aus
Max. PoE	● Rot	AN	Die Stromaufnahme wurde über dem Limit liegen
		AUS	Die Stromaufnahme kann gefahrlos genutzt werden
Link/Act	● GRÜN	AN	Port ist verbunden
		BLINKT	Senden/Empfangen
		AUS	Port ist nicht verbunden
Geschwindigkeit	● Orange	AN	Arbeitet mit 100 Mbit/s
		AUS	Arbeitet mit 10 Mbit/s
PoE Status	● GRÜN	AN	Strom wird zugeführert
		AUS	Kein versorgtes Gerät (PD) gefunden

Installationsschritte

1. Entnehmen Sie den Switch und das Zubehör aus der Verpackung.
2. Schlieben Sie den Switch am Strom an. Vergewissern Sie sich, dass die „Power" LED leuchtet.
3. Verbinden Sie ihre Geräte mit dem Switch und prüfen Sie, ob die „Link/Act“ LED an ist. Falls nicht, stellen Sie sicher, dass auch das andere Gerät eingeschalten ist.

Wichtiger Hinweis

1. Der POE-FSH804 ist ein „Endspan“-Gerät, welches angeschlossene PoE Geräte über die Leitungspaare 1/2 und 3/6 versorgt. Nur die Ports 1 bis 4 unterstützen PoE.
2. Die gesamte Stromaufnahmearf max.60 Watt betragen; 802.3af sieht max.55W vor (nur Port 1-4).
3. Die maximale Kabellänge beträgt 100m.
4. Bilden Sie keine Netzwerkschleife.
5. Prufen Sie zur Fehlersuche die LEDs.

OviLink Corporation erklart hiermit, dass diese Gerat den grundlegenden Vorschriften und anderen relevanten Bestimmungen der EG-Richtlinie 1995/5/EC entspricht.
