LIVE-GSH8T - Netzwerkschalter AIRLIVE - Kostenlose Bedienungsanleitung

Produkttyp	Gigabit-Netzwerk-Switch
Marke	AIRLIVE
Modell	LIVE-GSH8T
Anzahl der Ports	8 Ethernet-Ports 10/100 Mbit/s + 1 Gigabit-Kupfer-Port
Auto-MDI/MDI-X-Funktion	Ja, auf allen Ports
Auto-Aushandlung	Ja, auf allen Ports
Flusskontrolle	Ja (802.3x auf Gigabit-Port)
LED-Anzeigen	Power (grün), Link/Act (grün), FDX/Col (gelb), 100M (rot), Gigabit (grün)
Stromversorgung	Externes Netzteil (nicht im Lieferumfang enthalten)
Abmessungen (ca.)	20 x 12 x 4 cm
Gewicht (ca.)	300 g
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% ohne Kondensation
Maximale Kabellänge	100 Meter
Empfohlenes Kabel	CAT5 UTP/STP für 100 Mbit/s, CAT5e für Gigabit
Montage	Auf Schreibtisch mit beiliegenden Gummifüßen
Wartung	Mit einem trockenen, nicht scheuernden Tuch reinigen
Sicherheit	Netzwerkschleifen vermeiden; Gehäuse nicht öffnen
Ersatzteile	Netzteil optional erhältlich

Häufig gestellte Fragen - LIVE-GSH8T AIRLIVE

Wie installiere ich den AIRLIVE LIVE-GSH8T Switch?

Entfernen Sie den Switch und das Zubehör aus der Verpackung. Platzieren Sie die Gummifüße unter den Standfüßen. Schließen Sie das Netzteil an, die Power-LED sollte leuchten. Schließen Sie Ihre Geräte an die Ports an: Verwenden Sie ein CAT5-Kabel für 10/100 Mbit/s und CAT5e für den Gigabit-Port.

Was tun, wenn die Power-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil korrekt am Switch und an einer funktionierenden Steckdose angeschlossen ist. Testen Sie ggf. eine andere Steckdose. Wenn die LED aus bleibt, könnte das Netzteil defekt sein.

Wie interpretiere ich die Link/Act-LEDs?

Die Link/Act-LED ist grün. Dauerlicht: Verbindung hergestellt. Blinken: Daten senden/empfangen. Aus: keine Verbindung. Überprüfen Sie das Kabel und ob das entfernte Gerät eingeschaltet ist.

Was bedeutet die FDX/Col-LED?

Die FDX/Col-LED ist gelb. Dauerlicht: Port im Vollduplexmodus. Aus: Halbduplexmodus. Blinken: Kollisionen im Halbduplexmodus erkannt. Ein normales Blinkverhalten ist zu erwarten.

Welches Kabel für eine Gigabit-Verbindung verwenden?

Für den Gigabit-Port verwenden Sie ein Twisted-Pair-Kabel der Kategorie 5 (CAT5) oder höher (CAT5e, CAT6) als UTP oder STP. Die maximale Entfernung beträgt 100 Meter. Der Switch unterstützt Auto-MDI/MDI-X, daher funktionieren gerade oder gekreuzte Kabel.

Kann ich diesen Switch zum Erstellen von VLANs verwenden?

Das Modell LIVE-GSH8T verfügt über keinen VLAN-Schalter. Für VLAN-Segmentierung verwenden Sie ein Modell wie den Live-FSH16T+, der einen hardwareseitigen Schalter integriert. Hier sind alle Ports in derselben Broadcast-Domäne.

Mein Netzwerk wird langsam oder stürzt ab, was tun?

Überprüfen Sie, ob keine Netzwerkschleife vorhanden ist (verbinden Sie nicht zwei Ports des Switches miteinander). Stellen Sie sicher, dass die Kabellänge 100 Meter nicht überschreitet. Überprüfen Sie, ob alle Geräte im selben IP-Segment sind (z.B. 192.168.0.x). Vermeiden Sie die Verwendung eines Geräts mit 10 Mbit/s Vollduplex ohne Auto-Aushandlung.

Wie überprüfe ich meine IP-Adresse unter Windows?

Unter Windows NT/2000/XP öffnen Sie die Eingabeaufforderung und geben Sie IPCONFIG ein. Unter Windows 9x führen Sie WINIPCFG aus. Die IP-Adresse Ihres Computers wird angezeigt. Sie muss im gleichen Bereich wie die anderen Geräte liegen, um zu kommunizieren.

Erwärmt sich der Switch normal?

Ja, eine leichte Erwärmung ist normal. Stellen Sie sicher, dass der Switch an einem gut belüfteten Ort ohne direkte Sonneneinstrahlung und Wärmequellen aufgestellt wird. Legen Sie keine Gegenstände darauf.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung steht kostenlos als PDF auf der Website notice-facile.com zum Download zur Verfügung. Sie können auch eine Übersetzung in Ihre Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG LIVE-GSH8T AIRLIVE

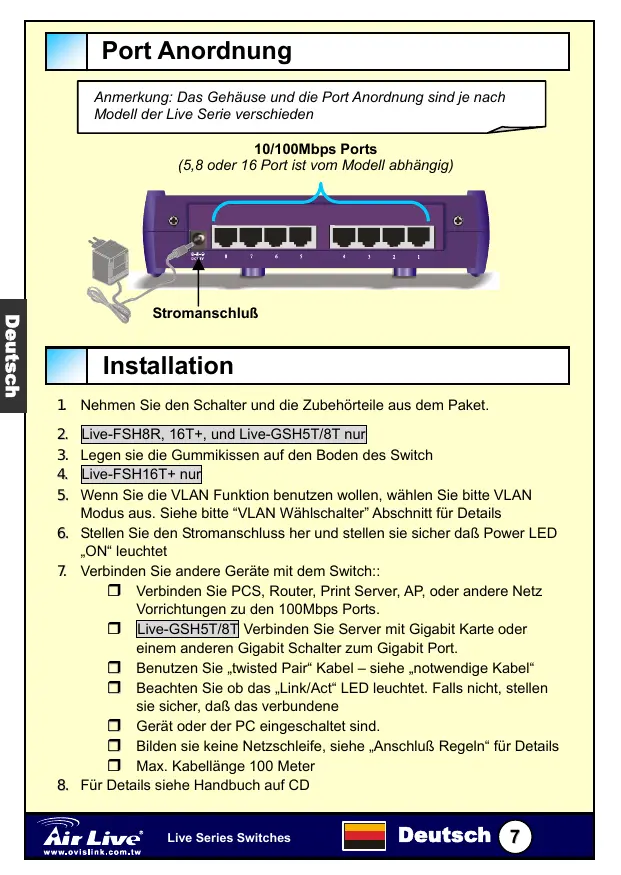

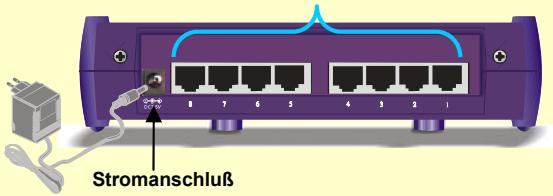

Anmerkung: Das Gehäuse und die Port Anordnung sind je nach Modell der Live Serie verschieden

(5,8 oder 16 Port ist vom Modell abhängig)

10/100Mbps Ports

Installation

1. Nehmen Sie den Schalter und die Zubehörteile aus dem Paket.
2. Live-FSH8R, 16T+, und Live-GSH5T/8T nur
3. Legen sie die Gummikissen auf den Boden des Switch
4. Live-FSH16T+nur
5. Wenn Sie die VLAN Funktion benutzen wollen, wahren Sieitte VLAN Modus aus. Sieheitte "VLAN Wahlschalter" Abschnitt fur Details
6. Stellen Sie den Stromanschluss her und stellen sie sicher daß Power LED "ON" leuchtet
7. Verbinden Sie andere Geräte mit dem Switch::

Verbinden Sie PCS, Router, Print Server, AP, oder andere Netz Vorrichtungen zu den 100Mbps Ports.
Live-GSH5T/81 Verbinden Sie Server mit Gigabit Karte oder einem anderen Gigabit Schalter zum Gigabit Port.
Benutzen Sie, twisted Pair" Kabel - siehe ,notwendige Kabel
Beachten Sie ob das „Link/Act“ LED leuchtet. Falls nicht, stellen sie sicher, daß das verbundene
Gerat oder der PC eingeschaltet sind.
Bilden sie keine Netzschleife, siehe Anschluß Regeln für Details
Max.Kabellange 100 Meter

1. Für Details siehe Handbuch auf CD

LED & Notwendige Kabel

LED Anzeiger	Farbe	Status	Bedeuten
Alle Modelle
Power	● Grün	ONOFF	Switch ist aufSwitch ist ab
Link/Act	● Grün	ONBlinkenOFF	Verbindung ist hergestelltSenden /AnnahmeKein Anschluß
FDX/Col	● Gelb	ONOFFBlinken	Full DuplexHälfte DuplexKollisionen (in halfe duplex)
100M	● Rot	ONOFF	100 Mbps Anschluß10 Mbps Anschluß
Live-FSH16T+
VLAN ON	● Gelb	ON	VLAN Modus Auf
VLAN OFF	● Gelb	OFF	VLAN Modus ab
Live-GSH5T/8T
Gigabit Port1000/ACT100/ACT10/ACT	● Grün● Grün● Grün● Grün	ONONONBlinken	1000Mbps Anschluß100Mbps Anschluß10Mbps AnschlußSenden /Annahme

Alle Live Switch Modelle mit Auto-MDt/MDI-X Funktion erlauben dem Anwender 1:1 Kabel für alle Anschlüsse zu benutzen.

Port Type	10/100Mbps Port	Gigabit Port (Live-GSH5T/8T)
Kabel zu benutzen	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Maximale Länge	100m	100m

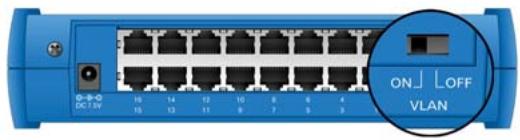

VLAN Wahlschalter (nur Modell Live FSH16T+)

Für Normalbetrieb muß der VLAN switch in „OFF“ Position sein

Live FSH16T+ ist mit einem VLAN Wahlschalter ausgestattet, dieser befindet sich auf der Rückseite des Switch. Wenn aktiviert, wird sich jeder Port in seiner eigenen VLAN Group mit zwei geteilen Ports befinden. Ports die sich in verschiedenen VLAN Gruppen befinden, können einander nicht sehen., der geteile Port kann jedoch von jedem gesehen werden.itte stellen sie sicher, daß sich der VLAN Wahler in "OFF" Stellung befindet wenn sie die VLAN Funktion nicht benutzten.

VLAN: Jeder Port ist in seiner eigenen VLAN Gruppe mit Port 8 und port 16.

OFF: VLAN Funktion ist abgeschaltet, der Switch arbeitet im „normal mode“

Anschluß Regel

• Bitte vermeiden sie beim Verkabeln die Bildung von Netzwerkschleifen (siehe nebenstehende Grafik) Netzwerkschleifen können das Netzwerk zum Absturz bringen
  Max. Kabellange ist 100 Meter
  Prufen sie immer die LEDs für Fehlersuche
  Computer und Netzwerk mussen sich im selbst IP Subnetz befinden, um sich sehen zu konnen. z.B.: 198.168.0.1 kann 192.192.1.1 im „Class C" Subnet nicht sehen Um die IP Adresse des Computers herselfzufunden, tippen Sie „IPCONFIG" unter WIN NT/2000/XP command line. Unter WIN9x tippen Sie bereits „WINIPCFG".
• Vermeiden Sie die Ausführung 10 Mbps in full duplex Mode, wenn das angeschlossenen Gerät „auto-negotiation“ nicht unterstützt!

Disposition des ports
