Type de produit	Commutateur réseau Gigabit
Marque	AIRLIVE
Modèle	LIVE-GSH8T
Nombre de ports	8 ports Ethernet 10/100 Mbps + 1 port Gigabit cuivre
Fonction Auto-MDI/MDI-X	Oui, sur tous les ports
Auto-négociation	Oui, sur tous les ports
Contrôle de flux	Oui (802.3x sur port Gigabit)
LEDs indicateurs	Power (vert), Link/Act (vert), FDX/Col (jaune), 100M (rouge), Gigabit (vert)
Alimentation	Adaptateur secteur externe (non fourni avec la notice)
Dimensions (approx.)	20 x 12 x 4 cm
Poids (approx.)	300 g
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Distance maximale de câblage	100 mètres
Câble recommandé	CAT5 UTP/STP pour 100 Mbps, CAT5e pour Gigabit
Montage	Sur bureau avec patins caoutchouc fournis
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Éviter les boucles réseau ; ne pas ouvrir le boîtier
Pièces détachées	Adaptateur secteur disponible en option

FOIRE AUX QUESTIONS - LIVE-GSH8T AIRLIVE

Comment installer le commutateur AIRLIVE LIVE-GSH8T ?

Retirez le switch et les accessoires de l'emballage. Placez les pastilles caoutchouc sous les pieds. Branchez l'alimentation, la LED Power doit s'allumer. Connectez vos périphériques sur les ports : utilisez un câble torsadé CAT5 pour les connexions 10/100 Mbps et CAT5e pour le port Gigabit.

Que faire si la LED Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au switch et à une prise électrique en bon état. Testez avec une autre prise si possible. Si la LED reste éteinte, l'adaptateur peut être défectueux.

Comment interpréter les LEDs Link/Act ?

La LED Link/Act est verte. Allumée fixe : connexion établie. Clignotante : envoi ou réception de données. Éteinte : pas de connexion. Vérifiez le câble et que le périphérique distant est sous tension.

Que signifie la LED FDX/Col ?

La LED FDX/Col est jaune. Allumée fixe : le port est en mode Full Duplex. Éteinte : mode Half Duplex. Clignotante : collisions détectées en mode Half Duplex. Une activité de clignotement normal est attendue.

Quel câble utiliser pour une connexion Gigabit ?

Pour le port Gigabit, utilisez un câble à paires torsadées de catégorie 5 (CAT5) ou supérieur (CAT5e, CAT6) en UTP ou STP. La distance maximale est de 100 mètres. Le switch supporte l'auto-MDI/MDI-X, donc un câble droit ou croisé fonctionne.

Puis-je utiliser ce switch pour créer des VLAN ?

Le modèle LIVE-GSH8T ne dispose pas de sélecteur VLAN. Pour la segmentation VLAN, reportez-vous à un modèle comme le Live-FSH16T+ qui intègre un sélecteur matériel. Ici, tous les ports sont dans le même domaine de diffusion.

Mon réseau ralentit ou plante, que faire ?

Vérifiez qu'aucune boucle réseau n'est formée (ne reliez pas deux ports du switch entre eux). Assurez-vous que la distance de câblage ne dépasse pas 100 mètres. Vérifiez que tous les périphériques sont sur le même segment IP (ex: 192.168.0.x). Évitez d'utiliser un périphérique en 10 Mbps Full-Duplex sans auto-négociation.

Comment vérifier mon adresse IP sous Windows ?

Sous Windows NT/2000/XP, ouvrez l'invite de commandes et tapez IPCONFIG. Sous Windows 9x, exécutez WINIPCFG. L'adresse IP de votre ordinateur s'affiche. Elle doit être dans la même plage que les autres périphériques pour communiquer.

Le switch chauffe-t-il normalement ?

Oui, un léger échauffement est normal. Assurez-vous que le switch est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et de sources de chaleur. Ne posez pas d'objets dessus.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en renseignant votre email.

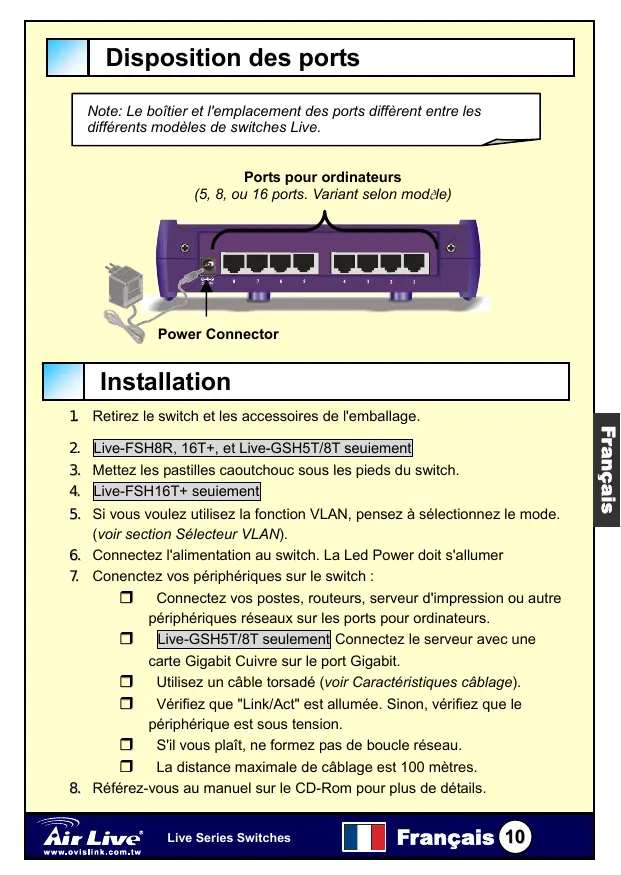

MODE D'EMPLOI LIVE-GSH8T AIRLIVE

Note: Le boîtier et l'emplacement des ports diffèrent entre les différents modèles de switches Live.

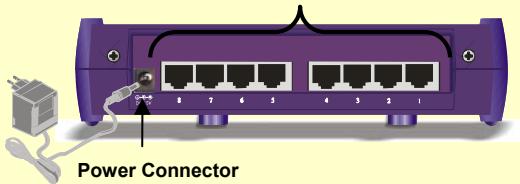

Ports pour ordinateurs

(5, 8, ou 16 ports. Variante selon module)

Installation

1. Retirez le switch et les accessoires de l'emballage.
2. Live-FSH8R, 16T+, et Live-GSH5T/8T seulement
3. Mettez les pastilles caoutchouc sous les pieds du switch.
4. Live-FSH16T+-Sequipment
5. Si vous voulez utiliser la fonction VLAN, pensez à sélectionner le mode. (voir section Sélecteur VLAN).
6. Connectez l'alimentation au switch. La Led Power doit s'allumer.
7. Connectez vos périphériques sur le switch :
8. Connectez vos postes, routeurs, serveur d'impression ou autre périhériques réseaux sur les ports pour ordinateurs. Live-GSH5T/8T seulement Connectez le serveur avec une carte Gigabit Cuivre sur le port Gigabit. Utilisez un cable torsadé (voir Caracteristiques cablage). Vérifiez que "Link/Act" est allumée. Sinon, vérifie que le périphérique est sous tension. S'il vous plaît, ne formez pas de boucle réseau. La distance maximale de cablage est 100 metres.
9. Référez-vous au manuel sur le CD-ROM pour plus de détails.

LED & Caractéristiques câblage

LED	Couleur	Statuts	Signification
Tous les Modèles
Power	• Vert	ON OFF	Alimentation ON Alimentation OFF
Link/Act	• Vert	ON Clignote OFF	Connexion établie Envoi/reçoit Pas de connexion
FDX/Col	• Jaune	ON OFF Clignote	Full Duplex Half Duplex Collisions (en half duplex)
100M	• Rouge	ON OFF	Connexion en 100 Mbps Connexion en 10 Mbps
Live-FSH16T+
VLAN ON	• Jaune	ON	VLAN Mode On
VLAN OFF	• Jaune	ON	VLANs Mode OFF
Live-GSH5T/8T
Gigabit Port • 1000/ACT • 100/ACT • 10/ACT	• Vert • Vert • Vert • Vert	ON ON ON Clignote	Connexion 1000Mbps Connexion 100Mbps Connexion 10Mbps Envoi/reçoit

Tous les switches Live ont la fonction Auto-MDI/MDI-X. Cela permet d'utiliser du câble croisé pour n'importe quel lien

Type de port	Port pour ordinateurs	Port Gigabit (Live-GSH5T/8T)
Cable à utiliser	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Distance max.	100m	100m

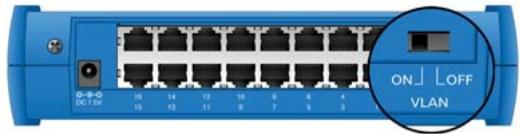

Sélecteur VLAN (live FSH16T+)

Pour une utilisation, vérifie que le sélecteur est sur la position OFF.

Live-FSH16T+ est équipé d'un sélection VLAN au dos du switch. Lorsqu'il est activé, chaque port se trouve dans son propre groupe VLAN avec 2 ports partagés. Les ports de groupes VLAN différents ne se voient pas entre eux. Toutefois, tous peuvent voir les ports partagés. S'il vous plaît, vérifie que le sélection est en position OFF si vous n'utilisez pas la fonction VLAN.

VLAN ON: 14 groupes VLAN partagent les ports 8 et 16 VLAN OFF: Pas de VLAN, le switch fonctionne normalement

Règles de connectivité

S’il vous plaît, évitez de former une boucle réseau (voir schéma à droite), cela aurait pour conséquence de faire chuter le réseau. La distance maximale de câblage est 100 mètres. Vérifiez toujours l’état des LEDs pour le dépannage. Les ordinateurs et périphériques réseaux doivent se trouver dans le même segment IP pour se voir. Pour exemple, 192.168.0.1 ne peut pas voir 192.168.1.1. Vous pouvez vérifier la distance IP en tapant "IPCONFIG" en ligne de commande sous Windows NT/2000 et XP. Pour Windows 9x, exécutez "WINIPCFG". Évitez d’utiliser un périphérique en 10 Mbps Full-duplex s’il n’a pas la fonction d’auto-négociation.
