Produkttyp	Nicht verwalteter Netzwerk-Switch (Switch)
Marke	AirLive
Modell	LIVE-FSH8PS
Anzahl der Ports	8 RJ-45-Ports 10/100 Mbit/s
Geschwindigkeit	10/100 Mbit/s (Auto-Verhandlung)
Hauptfunktionen	Auto-MDI/MDI-X, Kollisionserkennung, Flusskontrolle
Stromversorgung	Externes Netzteil (5V DC, siehe Etikett)
LED-Anzeigen	Power (grün), Link/Act (grün), FDX/Col (gelb), 100M (rot)
Abmessungen	Ca. 20 x 13 x 4 cm
Gewicht	Ca. 600 g (mit Netzteil)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % nicht kondensierend
Kompatibilität	IEEE 802.3, 802.3u, 802.3x
Installation	Plug-and-Play, Gummifüße enthalten
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen, vorher Netzteil trennen
Sicherheit	Nicht Feuchtigkeit aussetzen, Netzwerkschleifen vermeiden
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar, keine Ersatzteile verfügbar
Allgemeine Informationen	Entspricht CE, RoHS-Normen

Häufig gestellte Fragen - LIVE-FSH8PS AIRLIVE

Wie installiere ich den AirLive LIVE-FSH8PS Switch?

Nehmen Sie den Switch aus der Verpackung. Bringen Sie die Gummifüße an den Unterseiten an. Schließen Sie das Netzteil an, die Power-LED leuchtet auf. Verbinden Sie Ihre Netzwerkgeräte mit den Ports über RJ-45-Kabel (CAT5 für 100 Mbit/s). Die Link/Act-LED sollte leuchten oder blinken.

Was tun, wenn die Link/Act-LED nicht leuchtet?

Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet und das Kabel richtig eingesteckt ist. Testen Sie ein anderes Kabel. Stellen Sie sicher, dass die Entfernung 100 Meter nicht überschreitet. Der Switch ist Plug-and-Play, keine Konfiguration erforderlich.

Wie interpretiere ich die LEDs des Switches?

Power-LED: grün leuchtend = Stromversorgung. Link/Act: grün leuchtend = Verbindung hergestellt, blinkend = Aktivität. FDX/Col: gelb leuchtend = Vollduplex, aus = Halbduplex, blinkend = Kollisionen. 100M: rot leuchtend = 100 Mbit/s, aus = 10 Mbit/s.

Kann ich ein Crossover- oder Straight-Kabel verwenden?

Der Switch verfügt über Auto-MDI/MDI-X, daher können Sie sowohl ein Straight- als auch ein Crossover-Kabel verwenden, um jede Art von Gerät (PC, Router, anderen Switch) anzuschließen.

Was ist die maximale Kabellänge?

Die maximale Entfernung zwischen Switch und Gerät beträgt 100 Meter für UTP/STP-Kabel der Kategorie 5 oder höher. Darüber hinaus verwenden Sie einen Repeater.

Wie konfiguriere ich den Switch?

Der LIVE-FSH8PS ist ein nicht verwalteter Switch: Er benötigt keine Konfiguration. Er funktioniert sofort nach dem Anschließen. Für erweiterte Funktionen wie VLAN ist ein verwaltetes Modell erforderlich.

Was tun, wenn mein Netzwerk nach dem Anschluss nicht funktioniert?

Überprüfen Sie die LEDs: Power muss leuchten, Link/Act an jedem angeschlossenen Port. Stellen Sie sicher, dass alle Geräte im selben IP-Subnetz sind (z.B. 192.168.0.x). Vermeiden Sie Netzwerkschleifen: Schließen Sie nicht zwei Kabel zwischen dem Switch und einem anderen Switch ohne Grund an.

Unterstützt der Switch Gigabit?

Nein, dieses Modell ist ein Fast-Ethernet-Switch (10/100 Mbit/s). Für Gigabit wählen Sie das Modell Live-GSH5T/8T.

Wie reinige ich den Switch?

Trennen Sie die Stromversorgung. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

Gibt es eine VLAN-Funktion bei diesem Modell?

Nein, der LIVE-FSH8PS hat keinen VLAN-Selektor. Die VLAN-Funktion ist nur bei den Modellen Live-FSH16T+ vorhanden. Wenn Sie VLAN benötigen, wählen Sie einen Switch der Live-FSH16T+-Serie.

BEDIENUNGSANLEITUNG LIVE-FSH8PS AIRLIVE

Anmerkung: Das Gehäuse und die Port Anordnung sind je nach Modell der Live Serie verschieden

(5,8 oder 16 Port ist vom Modell abhängig)

10/100Mbps Ports

Installation

1. Nehmen Sie den Schalter und die Zubehörteile aus dem Paket.
2. Live-FSH8R, 16T+, und Live-GSH5T/8T nur
3. Legen sie die Gummikissen auf den Boden des Switch
4. Live-FSH16T+nur
5. Wenn Sie die VLAN Funktion benutzen wollen, wahren Sieitte VLAN Modus aus. Sieheitte "VLAN Wahlschalter" Abschnitt fur Details
6. Stellen Sie den Stromanschluss her und stellen sie sicher daß Power LED, ON" leuchtet
7. Verbinden Sie andere Geräte mit dem Switch::

Verbinden Sie PCS, Router, Print Server, AP, oder andere Netz Vorrichtungen zu den 100Mbps Ports.
Live-GSH5T/81 Verbinden Sie Server mit Gigabit Karte oder einem anderen Gigabit Schalter zum Gigabit Port.
Benutzen Sie, twisted Pair" Kabel - siehe ,notwendige Kabel
Beachten Sie ob das „Link/Act“ LED leuchtet. Falls nicht, stellen sie sicher, daß das verbundene
Gerat oder der PC eingeschaltet sind.
Bilden sie keine Netzschleife, siehe Anschluß Regeln für Details
Max.Kabellange 100 Meter

1. Für Details siehe Handbuch auf CD

LED & Notwendige Kabel

LED Anzeiger	Farbe	Status	Bedeuten
Alle Modelle
Power	● Grün	ON OFF	Switch ist auf Switch ist ab
Link/Act	● Grün	ON Blinken OFF	Verbindung ist hergestellt Senden /Annahme Kein Anschluß
FDX/Col	● Gelb	ON OFF Blinken	Full Duplex Hälfte Duplex Kollisionen (in halfe duplex)
100M	● Rot	ON OFF	100 Mbps Anschluß 10 Mbps Anschluß
Live-FSH16T+
VLAN ON	● Gelb	ON	VLAN Modus Auf
VLAN OFF	● Gelb	OFF	VLAN Modus ab
Live-GSH5T/8T
Gigabit Port ● 1000/ACT ● 100/ACT ● 10/ACT	● Grün ● Grün ● Grün ● Grün	ON ON ON Blinken	1000Mbps Anschluß 100Mbps Anschluß 10Mbps Anschluß Senden /Annahme

Alle Live Switch Modelle mit Auto-MDt/MDI-X Funktion erlauben dem Anwender 1:1 Kabel für alle Anschlüsse zu benutzen.

Port Type	10/100Mbps Port	Gigabit Port (Live-GSH5T/8T)
Kabel zu benutzen	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Maximale Länge	100m	100m

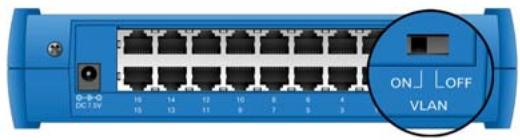

VLAN Wahlschalter (nur Modell Live FSH16T+)

Für Normalbetrieb muß der VLAN switch in „OFF“ Position sein

Live FSH16T+ ist mit einem VLAN Wahlschalter ausgestattet, dieser befindet sich auf der Rückseite des Switch. Wenn aktiviert, wird sich jeder Port in seiner eigenen VLAN Group mit zwei geteilen Ports befinden. Ports die sich in verschiedenen VLAN Gruppen befinden, können einander nicht sehen., der geteilte Port kann jedoch von jedem gesehen werden.itte stellen sie sicher, daß sich der VLAN Wahler in "OFF" Stellung befindet wenn sie die VLAN Funktion nicht benutzten.

VLAN: Jeder Port ist in seiner eigenen VLAN Gruppe mit Port 8 und port 16.

OFF: VLAN Funktion ist abgeschaltet, der Switch arbeitet im „normal mode“

Anschluß Regeln

• Bitte vermeiden sie beim Verkabeln die Bildung von Netzwerkschleifen (siehe nebenstehende Grafik) Netzwerkschleifen können das Netzwerk zum Absturz bringen
  Max. Kabellange ist 100 Meter
  Prufen sie immer die LEDs für Fehlersuche
  Computer und Netzwerk mussen sich im selbst IP Subnetz befinden, um sich sehen zu konnen. z.B.: 198.168.0.1 kann 192.192.1.1 im „Class C" Subnet nicht sehen Um die IP Adresse des Computers herselfzufunden, tippen Sie „IPCONFIG" unter WIN NT/2000/XP command line. Unter WIN9x tippen Sie bereits „WINIPCFG".
• Vermeiden Sie die Ausführung 10 Mbps in full duplex Mode, wenn das angeschlossenen Gerät „auto-negotiation“ nicht unterstützt!

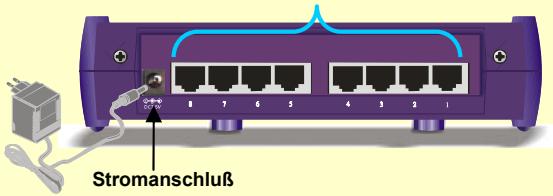

Disposition des ports
