LIVE-FSH8PS - 네트워크 스위치 AIRLIVE - 무료 사용 설명서

제품 유형	관리되지 않는 네트워크 스위치
브랜드	AirLive
모델	LIVE-FSH8PS
포트 수	8포트 RJ-45 10/100 Mbps
속도	10/100 Mbps (자동 협상)
주요 기능	Auto-MDI/MDI-X, 충돌 감지, 흐름 제어
전원	외부 전원 어댑터 (5V DC, 라벨 확인)
LED 표시등	전원 (녹색), 링크/액티비티 (녹색), FDX/충돌 (노란색), 100M (빨간색)
크기	약 20 x 13 x 4 cm
무게	약 600g (어댑터 포함)
작동 온도	0°C ~ 40°C
작동 습도	10% ~ 90% (비응축)
호환성	IEEE 802.3, 802.3u, 802.3x
설치	플러그 앤 플레이, 고무 받침대 포함
유지 관리 및 청소	마른 부드러운 천으로 청소, 전원 분리 후
안전	습기에 노출 금지, 네트워크 루프 방지
예비 부품 및 수리 가능성	사용자 수리 불가, 예비 부품 없음
일반 정보	CE, RoHS 표준 준수

자주 묻는 질문 - LIVE-FSH8PS AIRLIVE

AirLive LIVE-FSH8PS 스위치를 어떻게 설치하나요?

스위치를 포장에서 꺼냅니다. 고무 패드를 바닥에 부착합니다. 전원 어댑터를 연결하면 전원 LED가 켜집니다. RJ-45 케이블(100Mbps의 경우 CAT5)을 사용하여 네트워크 장치를 포트에 연결합니다. 링크/액티비티 LED가 켜지거나 깜박여야 합니다.

링크/액티비티 LED가 켜지지 않으면 어떻게 해야 하나요?

연결된 장치의 전원이 켜져 있고 케이블이 올바르게 삽입되었는지 확인합니다. 다른 케이블로 테스트합니다. 거리가 100미터를 초과하지 않는지 확인합니다. 스위치는 플러그 앤 플레이이므로 구성이 필요하지 않습니다.

스위치 LED를 어떻게 해석하나요?

전원 LED: 녹색 켜짐 = 전원 공급. 링크/액티비티: 녹색 켜짐 = 연결 설정, 깜박임 = 활동. FDX/충돌: 노란색 켜짐 = 풀 듀플렉스, 꺼짐 = 하프 듀플렉스, 깜박임 = 충돌. 100M: 빨간색 켜짐 = 100Mbps, 꺼짐 = 10Mbps.

크로스 케이블이나 스트레이트 케이블을 사용할 수 있나요?

이 스위치에는 Auto-MDI/MDI-X 기능이 있어 모든 유형의 장치(PC, 라우터, 다른 스위치)를 연결할 때 스트레이트 케이블이나 크로스 케이블을 모두 사용할 수 있습니다.

최대 케이블 거리는 얼마인가요?

스위치와 장치 간 최대 거리는 카테고리 5 이상 UTP/STP 케이블의 경우 100미터입니다. 그 이상은 리피터를 사용하십시오.

스위치를 어떻게 구성하나요?

LIVE-FSH8PS는 관리되지 않는 스위치로 구성이 필요하지 않습니다. 연결 직후 작동합니다. VLAN과 같은 고급 기능을 위해서는 관리형 모델이 필요합니다.

연결 후 네트워크가 작동하지 않으면 어떻게 해야 하나요?

LED를 확인하십시오: 전원이 켜져 있어야 하며, 각 연결된 포트의 링크/액티비티가 켜져 있어야 합니다. 모든 장치가 동일한 IP 서브넷(예: 192.168.0.x)에 있는지 확인하십시오. 네트워크 루프를 피하십시오: 이유 없이 스위치와 다른 스위치 사이에 두 개의 케이블을 연결하지 마십시오.

스위치가 기가비트를 지원하나요?

아니요, 이 모델은 패스트 이더넷 스위치(10/100Mbps)입니다. 기가비트의 경우 Live-GSH5T/8T 모델을 선택하십시오.

스위치를 어떻게 청소하나요?

전원을 분리합니다. 부드럽고 마른 천으로 본체를 닦습니다. 액체나 연마제를 사용하지 마십시오.

이 모델에 VLAN 기능이 있나요?

아니요, LIVE-FSH8PS에는 VLAN 선택기가 없습니다. VLAN 기능은 Live-FSH16T+ 모델에만 있습니다. VLAN이 필요하면 Live-FSH16T+ 시리즈 스위치를 선택하십시오.

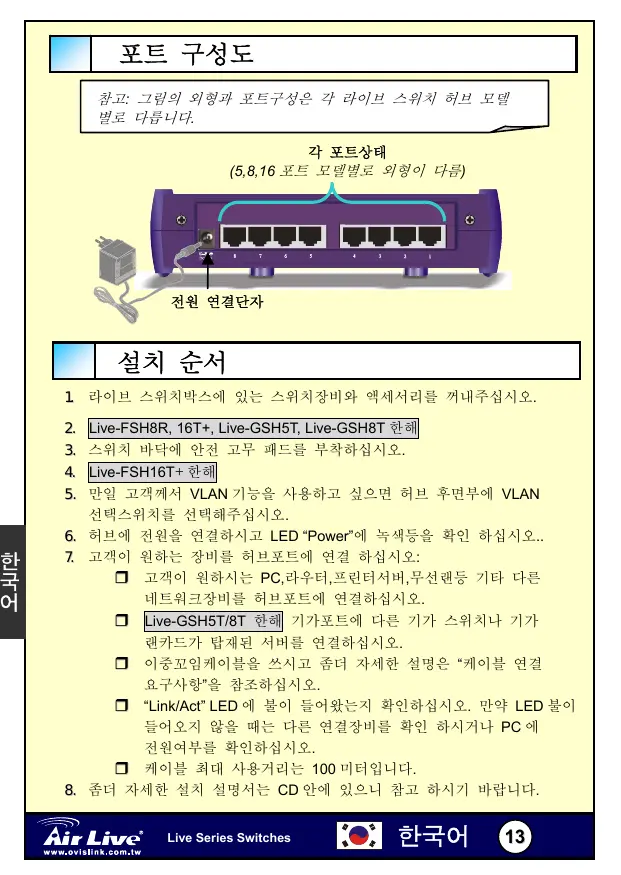

사용 설명서 LIVE-FSH8PS AIRLIVE

Note: Le boîtier et l'emplacement des ports diffèrent entre les différents modèles de switches Live.

Ports pour ordinateurs

(5, 8, ou 16 ports. Variant selon module)

Installation

1. Retirez le switch et les accessoires de l'emballage.
2. Live-FSH8R, 16T+, et Live-GSH5T/8T séparément
3. Mettez les pastilles caoutchouc sous les pieds du switch.
4. Live-FSH16T+-Seuipment
5. Si vous voulez utiliser la fonction VLAN, pensez à sélectionner le mode. (voir section Sélecteur VLAN).
6. Connectez l'alimentation au switch. La Led Power doit s'allumer.
7. Connectez vos périphériques sur le switch :
8. Connectez vos postes, routeurs, serveur d'impression ou autre périhériques réseaux sur les ports pour ordinateurs. Live-GSH5T/8T seulement Connectez le serveur avec une carte Gigabit Cuivre sur le port Gigabit. Utilisez un cable torsadé (voir Caracteristiques cablage). Vérifiez que "Link/Act" est allumée. Sinon, vérifie que le périphérique est sous tension. S'il vous plaît, ne formez pas de boucle réseau. La distance maximale de cablage est 100 metres.
9. Référez-vous au manuel sur le CD-Rom pour plus de détails.

LED & Caractéristiques câblage

LED	Couleur	Statuts	Signification
Tous les Modèles
Power	• Vert	ON OFF	Alimentation ON Alimentation OFF
Link/Act	• Vert	ON Clignote OFF	Connexion établie Envoi/reçoit Pas de connexion
FDX/Col	• Jaune	ON OFF Clignote	Full Duplex Half Duplex Collisions (en half duplex)
100M	• Rouge	ON OFF	Connexion en 100 Mbps Connexion en 10 Mbps
Live-FSH16T+
VLAN ON	• Jaune	ON	VLAN Mode On
VLAN OFF	• Jaune	ON	VLANs Mode OFF
Live-GSH5T/8T
Gigabit Port • 1000/ACT • 100/ACT • 10/ACT	• Vert • Vert • Vert • Vert	ON ON ON Clignote	Connexion 1000Mbps Connexion 100Mbps Connexion 10Mbps Envoi/reçoit

Tous les switches Live ont la fonction Auto-MDI/MDI-X. Cela permet d'utiliser du câble croisé pour n'importe quel lien

Type de port	Port pour ordinateurs	Port Gigabit (Live-GSH5T/8T)
Cable à utiliser	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Distance max.	100m	100m

Sélecteur VLAN (live FSH16T+)

Pour une utilisation, vérifie que le sélecteur est sur la position OFF.

Live-FSH16T+ est équipé d'un sélection VLAN au dos du switch. Lorsqu'il est activé, chaque port se trouve dans son propre groupe VLAN avec 2 ports partagés. Les ports de groupes VLAN différents ne se voient pas entre eux. Toutefois, tous peuvent voir les ports partagés. S'il vous plaît, vérifie que le sélection est en position OFF si vous n'utilisez pas la fonction VLAN.

VLAN ON: 14 groupes VLAN partagent les ports 8 et 16 VLAN OFF: Pas de VLAN, le switch fonctionne normalement

Règles de connectivité

S'il vous plaît, évitez de former une boucle réseau (voir schéma à droite), cela aurait pour conséquence de faire chuter le réseau. La distance maximale de câblage est 100 metres. Vérifiez toujours l'état des LEDs pour le dépannage. Les ordinateurs et périphériques réseaux doivent se couvrir dans le même segment IP pour se voir. Pour exemple, 192.168.0.1 ne peut pas voir 192.168.1.1. Vous pouvez la distance IP en tapant "IPCONFIG" en ligne de commande sous Windows NT/2000 et XP. Pour Windows 9x, exécutez "WINIPCFG". Évitez d'utiliser un périphérique en 10 Mbps Full-duplex s'il n'a pas la fonction d'auto-négociation.

(5,8,16 )
