브랜드	AIRLIVE
모델	LIVE-FSH16T PLUS
제품 유형	비관리형 네트워크 스위치
포트 수	16포트
포트 유형	RJ-45 (컴퓨터 포트)
포트 속도	10/100 Mbps
네트워크 기능	Auto-MDI/MDI-X, VLAN (선택기를 통한)
VLAN 선택기	예, 스위치 후면 (ON/OFF)
전원	외부 (전원 어댑터)
LED 표시등	Power (녹색), Link/Act (녹색), FDX/Col (노란색), 100M (빨간색), VLAN ON/OFF (노란색)
권장 케이블	UTP/STP Cat 3, 4 또는 5 (10 Mbps); Cat 5 (100 Mbps)
최대 케이블 거리	100미터
Auto-MDI/MDI-X	예, 다이렉트 또는 크로스 케이블 사용 가능
작동 온도	0°C ~ 40°C (추정)
작동 습도	10% ~ 90% (추정)

자주 묻는 질문 - LIVE-FSH16T PLUS AIRLIVE

LIVE-FSH16T PLUS 스위치를 어떻게 연결하나요?

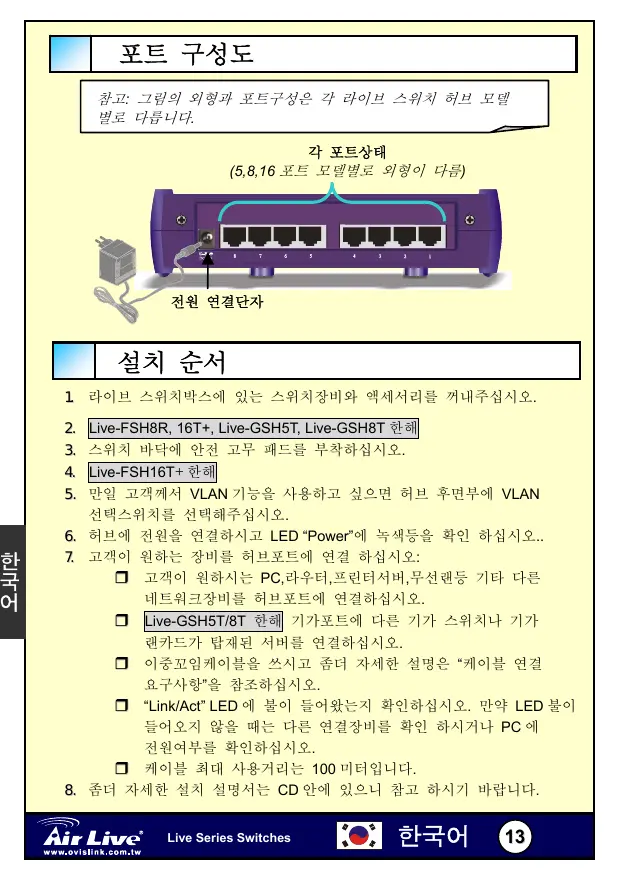

스위치와 액세서리를 포장에서 꺼내세요. 고무 패드를 바닥에 부착하세요 (Live-FSH16T+ 모델). 전원을 연결하면 Power LED가 켜집니다. UTP/STP 케이블을 사용하여 네트워크 장치를 포트에 연결하세요.

Power LED가 켜지지 않으면 어떻게 하나요?

전원 어댑터가 올바르게 연결되었는지와 전원 콘센트가 작동하는지 확인하세요. 문제가 지속되면 스위치에 결함이 있을 수 있습니다.

VLAN 모드를 어떻게 활성화하나요?

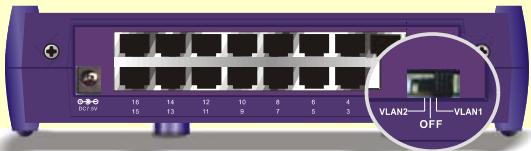

VLAN 선택기는 스위치 후면에 있습니다. ON으로 설정하면 VLAN이 활성화됩니다. ON 모드에서는 14개의 VLAN 그룹이 생성되며, 포트 8과 16은 모든 그룹 간에 공유됩니다. OFF 모드에서는 스위치가 VLAN 없이 정상적으로 작동합니다.

Auto-MDI/MDI-X 기능이 무엇인가요?

이 기능은 스위치가 케이블 유형(다이렉트 또는 크로스)을 자동으로 감지하여 연결을 조정합니다. 따라서 다이렉트 또는 크로스 케이블을 모두 사용할 수 있습니다.

크로스 케이블을 사용할 수 있나요?

네, Auto-MDI/MDI-X 기능 덕분에 스위치는 모든 포트에서 다이렉트 및 크로스 케이블을 모두 지원합니다.

최대 케이블 거리는 얼마인가요?

스위치와 장치 간 최대 거리는 100미터입니다. 그 이상이면 신호 품질이 저하될 수 있습니다.

LED는 어떻게 해석하나요?

Power LED(녹색)는 스위치 전원이 켜져 있음을 나타냅니다. Link/Act(녹색): 연결 시 켜지고, 활동 시 깜빡입니다. FDX/Col(노란색): 풀 듀플렉스 시 켜지고, 하프 듀플렉스 시 꺼지며, 충돌 시 깜빡입니다. 100M(빨간색): 100Mbps 연결 시 켜지고, 10Mbps 시 꺼집니다.

100M LED는 무엇을 의미하나요?

100M LED(빨간색)는 연결 속도를 나타냅니다: 켜짐은 100Mbps, 꺼짐은 10Mbps입니다.

네트워크 루프를 어떻게 방지하나요?

스위치의 두 포트를 서로 연결하거나 네트워크에 중복 경로를 만들지 마세요. 루프는 네트워크 다운과 포화를 초래할 수 있습니다.

장치가 인식되지 않으면 어떻게 하나요?

케이블이 올바르게 연결되었는지와 Link/Act LED가 켜져 있는지 확인하세요. 장치 전원이 켜져 있고 IP 설정이 동일한 세그먼트(예: 192.168.0.x)에 있는지 확인하세요. 확인하려면 IPCONFIG(Windows) 명령을 사용하세요.

사용 설명서 LIVE-FSH16T PLUS AIRLIVE

敖트 씽류	敖트상품	기수비드敖트(Live GSH5T/8T)
사용 기이相关内容	100Mbps: CAT5 UTP/STP10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps:Cat 5 UTP/STP
체내 기리	100m	100m

VLAN 送默S-（Live FSH16T+）only)

VLAN
