제품 유형	관리 불가능한 네트워크 스위치
브랜드	AIRLIVE
모델	LIVE-FSH5R
포트 수	5포트 RJ45 10/100Mbps
전원 공급	외부 전원 어댑터 (5V DC, 미포함)
전력 소비	약 3W
크기 (가로×세로×높이)	약 140 × 85 × 30mm
무게	약 200g (어댑터 제외)
주요 기능	Auto-MDI/MDI-X, 자동 감지 10/100Mbps, 802.3x 흐름 제어, 저장 후 전달
VLAN	이 모델에서는 지원되지 않음 (LIVE-FSH16T+에서 가능)
LED 표시등	전원 (녹색), 링크/활동 (녹색), FDX/충돌 (노란색), 100M (빨간색)
케이블 유형	10/100Mbps용 UTP/STP Cat 3, 4 또는 5 꼬임쌍
최대 케이블링 거리	100미터
작동 온도	0°C ~ 40°C
작동 습도	10% ~ 90% RH (결로 없음)
유지 보수 및 청소	장치를 분리하고 부드럽고 마른 천으로 닦으십시오. 연마제나 용제를 사용하지 마십시오.
안전	네트워크 루프를 만들지 마십시오. 최대 케이블링 거리를 준수하십시오. 제공된 어댑터만 사용하십시오.
예비 부품 및 수리 가능성	사용자가 분리할 수 있는 부품이 없습니다. 고장 시 애프터 서비스에 문의하십시오.
일반 정보	가정용 또는 소규모 사무실용 소형 스위치. 2년 보증.

자주 묻는 질문 - LIVE-FSH5R AIRLIVE

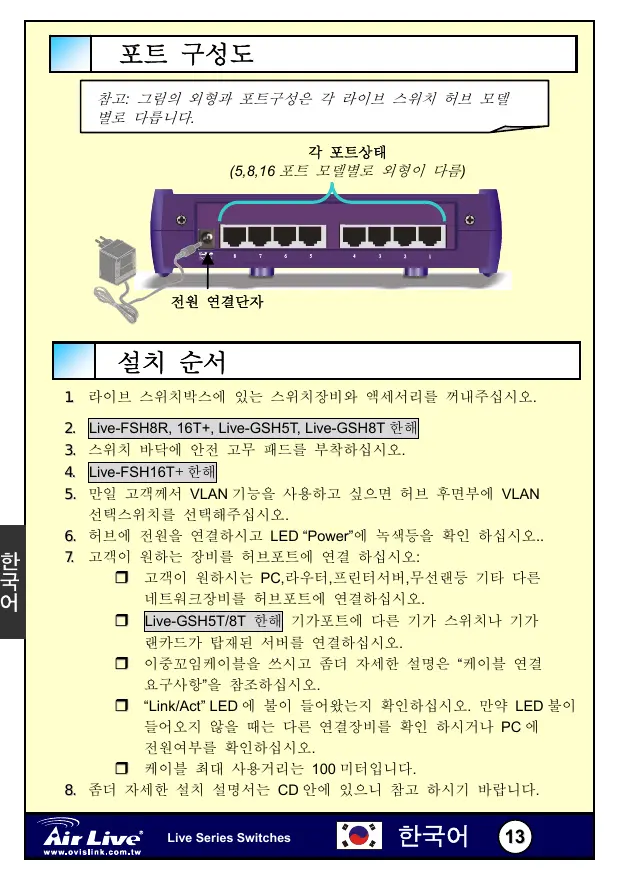

LIVE-FSH5R 스위치를 어떻게 설치하나요?

스위치와 액세서리를 포장에서 꺼냅니다. 필요한 경우 고무 패드를 바닥에 부착합니다. 전원을 연결하고 네트워크 장치를 포트에 연결합니다. 전원 LED가 켜져야 합니다.

100M LED는 무엇을 의미하나요?

100M LED(빨간색)는 속도를 나타냅니다: 켜져 있으면 100Mbps, 꺼져 있으면 10Mbps입니다. 꺼져 있으면 케이블과 장치를 확인하십시오.

FDX/Col LED를 어떻게 해석하나요?

FDX/Col LED(노란색)는 전이중 모드에서 켜지고, 반이중 모드에서 꺼지며, 충돌 시 깜박입니다. 자주 깜박이면 과도한 트래픽이나 네트워크 루프를 나타낼 수 있습니다.

스위치에 크로스오버 케이블을 연결할 수 있나요?

예, 모든 Live 스위치는 Auto-MDI/MDI-X 기능을 지원합니다. 스트레이트 케이블이나 크로스오버 케이블을 모두 사용할 수 있습니다.

최대 케이블링 거리는 얼마인가요?

스위치와 장치 간 최대 거리는 양질의 UTP/STP 케이블로 100미터(328피트)입니다.

Link/Act LED가 켜지지 않으면 어떻게 해야 하나요?

장치의 전원이 켜져 있고 케이블이 올바르게 삽입되었는지 확인하십시오. 다른 케이블이나 포트를 시도해 보십시오. 문제가 지속되면 케이블이나 장치에 결함이 있을 수 있습니다.

스위치가 뜨거워지나요?

약간의 열은 정상입니다. 스위치가 통풍이 잘되고 직사광선이 없는 곳에 있는지 확인하십시오. 통풍구를 막지 마십시오.

LIVE-FSH5R에서 VLAN을 어떻게 구성하나요?

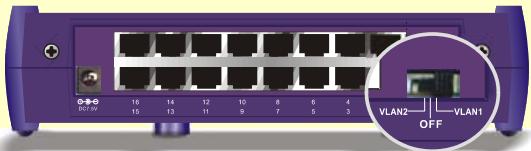

LIVE-FSH5R 모델은 VLAN 기능이 없습니다. VLAN은 후면에 물리적 선택기가 있는 LIVE-FSH16T+ 모델에서 사용할 수 있습니다. 이 모델에서는 VLAN이 지원되지 않습니다.

두 개의 스위치를 서로 연결할 수 있나요?

예, 표준 포트를 사용하여 두 스위치를 연결할 수 있습니다. 루프를 형성하지 않도록 주의하십시오: 스패닝 트리 프로토콜 없이 두 개의 다른 케이블로 두 스위치를 연결하지 마십시오.

정전 시 어떻게 해야 하나요?

스위치에는 구성 메모리가 없습니다. 전원이 복구되면 스위치가 다시 시작되고 설정 손실 없이 정상적으로 작동합니다.

사용 설명서 LIVE-FSH5R AIRLIVE

敖트 씰류	敖트상품	기수비드敖트(Live GSH5T/8T)
사용 기이相关内容	100Mbps: CAT5 UTP/STP10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps:Cat 5 UTP/STP
체내 기리	100m	100m

VLAN 送默S-（Live FSH16T+）only)

VLAN
