Produkttyp	Nicht verwaltbarer Netzwerk-Switch
Marke	AIRLIVE
Modell	LIVE-FSH5R
Anzahl der Ports	5 RJ45-Ports 10/100 Mbit/s
Stromversorgung	Externes Netzteil (5V DC, nicht im Lieferumfang)
Leistungsaufnahme	Ca. 3 W
Abmessungen (L×B×H)	Ca. 140 × 85 × 30 mm
Gewicht	Ca. 200 g (ohne Netzteil)
Hauptfunktionen	Auto-MDI/MDI-X, automatische Erkennung 10/100 Mbit/s, Flusskontrolle 802.3x, Store-and-Forward
VLAN	Wird von diesem Modell nicht unterstützt (verfügbar auf LIVE-FSH16T+)
LED-Anzeigen	Power (grün), Link/Act (grün), FDX/Col (gelb), 100M (rot)
Kabeltyp	UTP/STP Twisted-Pair Cat 3, 4 oder 5 für 10/100 Mbit/s
Maximale Kabellänge	100 Meter
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % RH (nicht kondensierend)
Wartung und Reinigung	Gerät vom Netz trennen, mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Keine Netzwerkschleife bilden. Die maximale Kabellänge einhalten. Nur das mitgelieferte Netzteil verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Im Störungsfall wenden Sie sich an den Kundendienst.
Allgemeine Informationen	Kompakter Switch für Heimnetzwerke oder kleine Büros. 2 Jahre Garantie.

Häufig gestellte Fragen - LIVE-FSH5R AIRLIVE

Wie installiere ich den Switch LIVE-FSH5R?

Nehmen Sie den Switch und das Zubehör aus der Verpackung. Bringen Sie bei Bedarf die Gummifüße an. Schließen Sie das Netzteil an und verbinden Sie Ihre Netzwerkgeräte mit den Ports. Die Power-LED sollte leuchten.

Was bedeutet die 100M-LED?

Die 100M-LED (rot) zeigt die Geschwindigkeit an: leuchtet bei 100 Mbit/s, aus bei 10 Mbit/s. Wenn sie aus ist, überprüfen Sie Kabel und Gerät.

Wie ist die FDX/Col-LED zu interpretieren?

Die FDX/Col-LED (gelb) leuchtet im Vollduplexmodus, erlischt im Halbduplexmodus und blinkt bei Kollisionen. Wenn sie häufig blinkt, kann dies auf übermäßigen Datenverkehr oder eine Netzwerkschleife hinweisen.

Kann ich ein Crossover-Kabel an den Switch anschließen?

Ja, alle Live-Switches unterstützen Auto-MDI/MDI-X. Sie können sowohl ein gerades als auch ein gekreuztes Kabel verwenden.

Wie groß ist die maximale Kabellänge?

Die maximale Entfernung zwischen dem Switch und einem Gerät beträgt 100 Meter (328 Fuß) mit einem qualitativ hochwertigen UTP/STP-Kabel.

Was tun, wenn eine Link/Act-LED nicht leuchtet?

Überprüfen Sie, ob das Gerät eingeschaltet ist und das Kabel richtig eingesteckt ist. Versuchen Sie ein anderes Kabel oder einen anderen Port. Wenn das Problem weiterhin besteht, könnte das Kabel oder das Gerät defekt sein.

Wird der Switch heiß?

Eine leichte Wärmeentwicklung ist normal. Stellen Sie sicher, dass der Switch an einem gut belüfteten Ort ohne direkte Sonneneinstrahlung steht. Blockieren Sie keine Lüftungsschlitze.

Wie konfiguriere ich ein VLAN auf dem LIVE-FSH5R?

Das Modell LIVE-FSH5R verfügt über keine VLAN-Funktion. VLAN ist auf den Modellen LIVE-FSH16T+ mit einem physischen Schalter auf der Rückseite verfügbar. Bei diesem Modell wird VLAN nicht unterstützt.

Kann ich zwei Switches miteinander verbinden?

Ja, Sie können zwei Switches über einen Standardport verbinden. Vermeiden Sie die Bildung einer Schleife: Verbinden Sie die beiden Switches nicht mit zwei verschiedenen Kabeln ohne Spanning-Tree-Protokoll.

Was tun bei Stromausfall?

Der Switch hat keinen Konfigurationsspeicher. Nach Wiederherstellung der Stromversorgung startet der Switch neu und funktioniert normal ohne Verlust von Einstellungen.

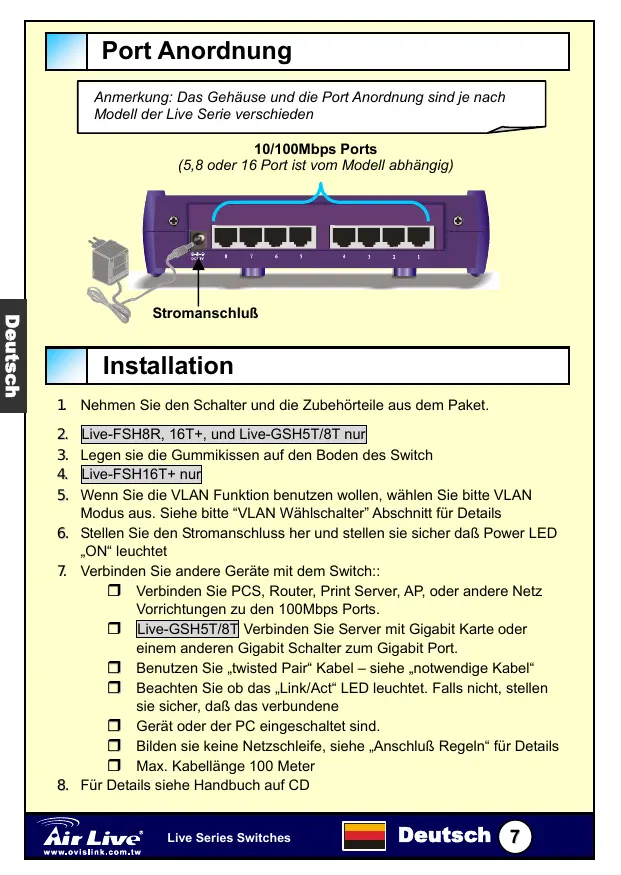

BEDIENUNGSANLEITUNG LIVE-FSH5R AIRLIVE

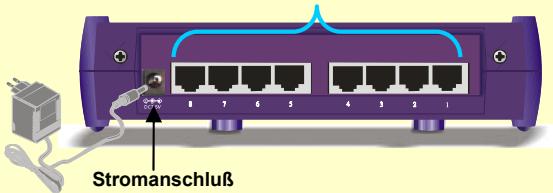

Anmerkung: Das Gehäuse und die Port Anordnung sind je nach Modell der Live Serie verschieden

(5,8 oder 16 Port ist vom Modell abhängig)

10/100Mbps Ports

Installation

1. Nehmen Sie den Schalter und die Zubehörteile aus dem Paket.
2. Live-FSH8R, 16T+, und Live-GSH5T/8T nur
3. Legen sie die Gummikissen auf den Boden des Switch
4. Live-FSH16T+nur
5. Wenn Sie die VLAN Funktion benutzen wollen, wahren Sieitte VLAN Modus aus. Sieheitte "VLAN Wahlschalter" Abschnitt fur Details
6. Stellen Sie den Stromanschluss her und stellen sie sicher daß Power LED, ON" leuchtet
7. Verbinden Sie andere Geräte mit dem Switch::

Verbinden Sie PCS, Router, Print Server, AP, oder andere Netz Vorrichtungen zu den 100Mbps Ports.
Live-GSH5T/81 Verbinden Sie Server mit Gigabit Karte oder einem anderen Gigabit Schalter zum Gigabit Port.
Benutzen Sie, twisted Pair" Kabel - siehe ,notwendige Kabel
Beachten Sie ob das „Link/Act“ LED leuchtet. Falls nicht, stellen sie sicher, daß das verbundene
Gerat oder der PC eingeschaltet sind.
Bilden sie keine Netzschleife, siehe Anschluß Regeln für Details
Max.Kabellange 100 Meter

1. Für Details siehe Handbuch auf CD

LED & Notwendige Kabel

LED Anzeiger	Farbe	Status	Bedeuten
Alle Modelle
Power	● Grün	ON OFF	Switch ist auf Switch ist ab
Link/Act	● Grün	ON Blinken OFF	Verbindung ist hergestellt Senden /Annahme Kein Anschluß
FDX/Col	● Gelb	ON OFF Blinken	Full Duplex Hälfte Duplex Kollisionen (in halfe duplex)
100M	● Rot	ON OFF	100 Mbps Anschluß 10 Mbps Anschluß
Live-FSH16T+
VLAN ON	● Gelb	ON	VLAN Modus Auf
VLAN OFF	● Gelb	OFF	VLAN Modus ab
Live-GSH5T/8T
Gigabit Port ● 1000/ACT ● 100/ACT ● 10/ACT	● Grün ● Grün ● Grün ● Grün	ON ON ON Blinken	1000Mbps Anschluß 100Mbps Anschluß 10Mbps Anschluß Senden /Annahme

Alle Live Switch Modelle mit Auto-MDt/MDI-X Funktion erlauben dem Anwender 1:1 Kabel für alle Anschlüsse zu benutzen.

Port Type	10/100Mbps Port	Gigabit Port (Live-GSH5T/8T)
Kabel zu benutzen	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Maximale Länge	100m	100m

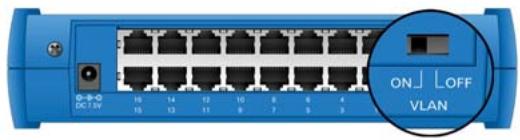

VLAN Wahlschalter (nur Modell Live FSH16T+)

Für Normalbetrieb muß der VLAN switch in „OFF“ Position sein

Live FSH16T+ ist mit einem VLAN Wahlschalter ausgestattet, dieser befindet sich auf der Rückseite des Switch. Wenn aktiviert, wird sich jeder Port in seiner eigenen VLAN Group mit zwei geteilen Ports befinden. Ports die sich in verschiedenen VLAN Gruppen befinden, können einander nicht sehen., der geteilte Port kann jedoch von jedem gesehen werden.itte stellen sie sicher, daß sich der VLAN Wahler in "OFF" Stellung befindet wenn sie die VLAN Funktion nicht benutzten.

VLAN: Jeder Port ist in seiner eigenen VLAN Gruppe mit Port 8 und port 16.

OFF: VLAN Funktion ist abgeschaltet, der Switch arbeitet im „normal mode“

Anschluß Regeln

• Bitte vermeiden sie beim Verkabeln die Bildung von Netzwerkschleifen (siehe nebenstehende Grafik) Netzwerkschleifen können das Netzwerk zum Absturz bringen
  Max. Kabellange ist 100 Meter
  Prufen sie immer die LEDs für Fehlersuche
  Computer und Netzwerk mussen sich im selbst IP Subnetz befinden, um sich sehen zu konnen. z.B.: 198.168.0.1 kann 192.192.1.1 im „Class C" Subnet nicht sehen Um die IP Adresse des Computers herselfzufunden, tippen Sie „IPCONFIG" unter WIN NT/2000/XP command line. Unter WIN9x tippen Sie bereits „WINIPCFG".
• Vermeiden Sie die Ausführung 10 Mbps in full duplex Mode, wenn das angeschlossenen Gerät „auto-negotiation“ nicht unterstützt!

Disposition des ports
