Marke	AIRLIVE
Modell	LIVE-FSH16T PLUS
Produkttyp	Switch réseau non géré
Anzahl der Ports	16 ports
Porttyp	RJ-45 (ports pour ordinateurs)
Portgeschwindigkeit	10/100 Mbps
Netzwerkfunktionen	Auto-MDI/MDI-X, VLAN (via sélecteur)
VLAN-Schalter	Oui, au dos du switch (ON/OFF)
Stromversorgung	Externe (adaptateur secteur)
LED-Anzeigen	Power (vert), Link/Act (vert), FDX/Col (jaune), 100M (rouge), VLAN ON/OFF (jaune)
Empfohlenes Kabel	UTP/STP Cat 3, 4 ou 5 (10 Mbps) ; Cat 5 (100 Mbps)
Maximale Kabellänge	100 mètres
Auto-MDI/MDI-X	Oui, permet l'utilisation de câble droit ou croisé
Betriebstemperatur	0 °C à 40 °C (estimation)
Betriebsfeuchtigkeit	10 % à 90 % (estimation)

Häufig gestellte Fragen - LIVE-FSH16T PLUS AIRLIVE

Wie schließe ich den Switch LIVE-FSH16T PLUS an?

Nehmen Sie den Switch und das Zubehör aus der Verpackung. Platzieren Sie die Gummifüße unter den Füßen (Modell Live-FSH16T+). Schließen Sie das Netzteil an, die LED Power sollte leuchten. Schließen Sie Ihre Netzwerkgeräte mit einem UTP/STP-Kabel an die Ports an.

Was tun, wenn die Power-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Falls das Problem weiterhin besteht, könnte der Switch defekt sein.

Wie aktiviere ich den VLAN-Modus?

Der VLAN-Schalter befindet sich auf der Rückseite des Switches. Stellen Sie ihn auf ON, um VLAN zu aktivieren. Im ON-Modus werden 14 VLAN-Gruppen erstellt, und die Ports 8 und 16 werden von allen Gruppen gemeinsam genutzt. Im OFF-Modus arbeitet der Switch normal ohne VLAN.

Was ist die Auto-MDI/MDI-X-Funktion?

Diese Funktion ermöglicht es dem Switch, den Kabeltyp (gerade oder gekreuzt) automatisch zu erkennen und die Verbindung entsprechend anzupassen. Sie können daher sowohl ein gerades als auch ein gekreuztes Kabel verwenden.

Kann ich ein gekreuztes Kabel verwenden?

Ja, dank der Auto-MDI/MDI-X-Funktion akzeptiert der Switch sowohl gerade als auch gekreuzte Kabel an allen Ports.

Was ist die maximale Kabellänge?

Die maximale Entfernung zwischen Switch und einem Gerät beträgt 100 Meter. Darüber hinaus kann die Signalqualität beeinträchtigt werden.

Wie interpretiere ich die LEDs?

Die Power-LED (grün) zeigt an, dass der Switch eingeschaltet ist. Link/Act (grün): leuchtet bei bestehender Verbindung, blinkt bei Aktivität. FDX/Col (gelb): leuchtet bei Vollduplex, aus bei Halbduplex, blinkt bei Kollision. 100M (rot): leuchtet bei einer Verbindung mit 100 Mbps, aus bei 10 Mbps.

Was bedeutet die 100M-LED?

Die 100M-LED (rot) zeigt die Verbindungsgeschwindigkeit an: leuchtet für 100 Mbps, aus für 10 Mbps.

Wie vermeide ich Netzwerkschleifen?

Verbinden Sie keine zwei Ports des Switches miteinander und erstellen Sie keine redundanten Pfade im Netzwerk. Eine Schleife kann zu einem Netzwerkausfall und einer Sättigung führen.

Was tun, wenn ein Gerät nicht erkannt wird?

Überprüfen Sie, ob das Kabel richtig angeschlossen ist und die Link/Act-LED leuchtet. Stellen Sie sicher, dass das Gerät eingeschaltet ist und die IP-Parameter im selben Segment liegen (z.B. 192.168.0.x). Verwenden Sie den Befehl IPCONFIG (Windows) zur Überprüfung.

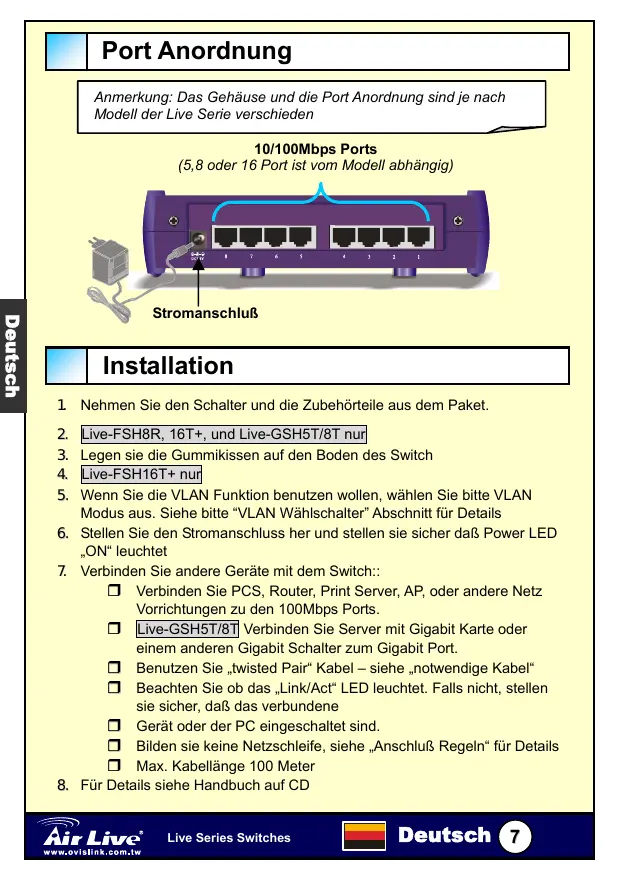

BEDIENUNGSANLEITUNG LIVE-FSH16T PLUS AIRLIVE

Anmerkung: Das Gehäuse und die Port Anordnung sind je nach Modell der Live Serie verschieden

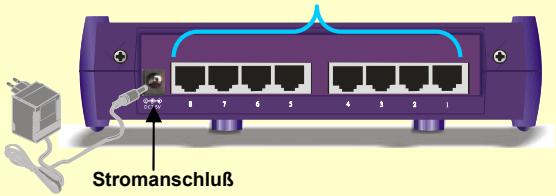

10/100Mbps Ports

(5,8 oder 16 Port ist vom Modell abhängig)

Installation

1. Nehmen Sie den Schalter und die Zubehörteile aus dem Paket.
2. Live-FSH8R, 16T+, und Live-GSH5T/8T nur
3. Legen sie die Gummikissen auf den Boden des Switch
4. Live-FSH16T+nur
5. Wenn Sie die VLAN Funktion benutzen wollen, wahren Sieitte VLAN Modus aus. Sieheitte "VLAN Wahlschalter" Abschnitt fur Details
6. Stellen Sie den Stromanschluss her und stellen sie sicher daß Power LED, ON" leuchtet
7. Verbinden Sie andere Geräte mit dem Switch::

Verbinden Sie PCS, Router, Print Server, AP, oder andere Netz Vorrichtungen zu den 100Mbps Ports.
Live-GSH5T/8T Verbinden Sie Server mit Gigabit Karte oder einem anderen Gigabit Schalter zum Gigabit Port.
Benutzen Sie, twisted Pair Kabel - siehe ,notwendige Kabel
Beachten Sie ob das „Link/Act“ LED leuchtet. Falls nicht, stellen sie sicher, daß das verbundene
Gerat oder der PC eingeschaltet sind.
Bilden sie keine Netzschleife, siehe Anschluß Regeln für Details
Max.Kabellange 100 Meter

1. Für Details siehe Handbuch auf CD

LED & Notwendige Kabel

LED Anzeiger	Farbe	Status	Bedeuten
Alle Modelle
Power	● Grün	ONOFF	Switch ist aufSwitch ist ab
Link/Act	● Grün	ONBlinkenOFF	Verbindung ist hergestelltSenden /AnnahmeKein Anschluß
FDX/Col	● Gelb	ONOFFBlinken	Full DuplexHälfte DuplexKollisionen (in halfe duplex)
100M	● Rot	ONOFF	100 Mbps Anschluß10 Mbps Anschluß
Live-FSH16T+
VLAN ON	● Gelb	ON	VLAN Modus Auf
VLAN OFF	● Gelb	OFF	VLAN Modus ab
Live-GSH5T/8T
Gigabit Port1000/ACT100/ACT10/ACT	● Grün● Grün● Grün● Grün	ONONONBlinken	1000Mbps Anschluß100Mbps Anschluß10Mbps AnschlußSenden /Annahme

Alle Live Switch Modelle mit Auto-MDt/MDI-X Funktion erlauben dem Anwender 1:1 Kabel für alle Anschlüsse zu benutzen.

Port Type	10/100Mbps Port	Gigabit Port (Live-GSH5T/8T)
Kabel zu benutzen	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Maximale Länge	100m	100m

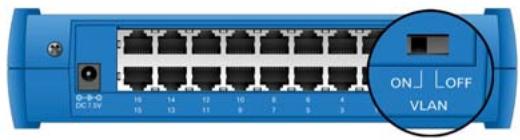

VLAN Wahlschalter (nur Modell Live FSH16T+)

Für Normalbetrieb muß der VLAN switch in „OFF“ Position sein

Live FSH16T+ ist mit einem VLAN Wahlschalter ausgestattet, dieser befindet sich auf der Rückseite des Switch. Wenn aktiviert, wird sich jeder Port in seiner eigenen VLAN Group mit zwei geteilten Ports befinden. Ports die sich in verschiedenen VLAN Gruppen befinden, können einander nicht sehen., der geteilte Port kann jedoch von jedem gesehen werden.itte stellen sie sicher, daß sich der VLAN Wahler in "OFF" Stellung befindet wenn sie die VLAN Funktion nicht benutzten.

VLAN: Jeder Port ist in seiner eigenen VLAN Gruppe mit Port 8 und port 16.

OFF: VLAN Funktion ist abgeschaltet, der Switch arbeitet im „normal mode"

Anschluß Regel

• Bitte vermeiden sie beim Verkabeln die Bildung von Netzwerkschleifen (siehe nebenstehende Grafik) Netzwerkschleifen können das Netzwerk zum Absturz bringen
  Max. Kabellange ist 100 Meter
  Prufen sie immer die LEDs für Fehlersuche
  Computer und Netzwerk mussen sich im selbst IP Subnetz befinden, um sich sehen zu konnen. z.B.: 198.168.0.1 kann 192.192.1.1 im „Class C" Subnet nicht sehen Um die IP Adresse des Computers herselfzufunden, tippen Sie „IPCONFIG" unter WIN NT/2000/XP command line. Unter WIN9x tippen Sie bereits „WINIPCFG".
• Vermeiden Sie die Ausführung 10 Mbps in full duplex Mode, wenn das angeschlossenen Gerät „auto-negotiation“ nicht unterstützt!
