Produkttyp	Nicht verwaltbarer Netzwerk-Switch
Marke	AirLive
Modell	LIVE-FSH8R
Anzahl der Ports	8 RJ45-Ports 10/100 Mbps
Gigabit-Ports	Nein (10/100 Modell)
VLAN-Funktionen	Nein (Modell FSH8R hat keinen VLAN-Schalter)
Auto-MDI/MDI-X	Ja, auf allen Ports
Stromversorgung	Externes Netzteil (5V DC, nicht im Handbuch enthalten)
Stromverbrauch	Ca. 5 W (Schätzung)
Abmessungen (L x B x H)	Ca. 140 x 75 x 30 mm (Schätzung für 8-Port-Switch)
Gewicht	Ca. 300 g (Schätzung)
LED-Anzeigen	Power (grün), Link/Act (grün), FDX/Col (gelb), 100M (rot)
Unterstützter Kabeltyp	Cat 3, 4, 5 UTP/STP für 10 Mbps; Cat 5 UTP/STP für 100 Mbps
Maximale Kabellänge	100 Meter
Hauptfunktionen	Paketvermittlung, automatische Geschwindigkeitserkennung, Flusskontrolle
Installation	Plug-and-Play, keine Konfiguration erforderlich
Wartung	Mit einem trockenen, weichen Tuch reinigen. Keine Chemikalien verwenden.
Sicherheit	Keine Netzwerkschleifen bilden, Kabelabstand einhalten, nur mitgeliefertes Netzteil verwenden.
Ersatzteile und Reparierbarkeit	Vom Hersteller nicht angegeben, gilt als nicht vom Benutzer reparierbar.
Allgemeine Informationen	Desktop-Switch für kleine Netzwerke, kompatibel mit allen Ethernet-Geräten.

Häufig gestellte Fragen - LIVE-FSH8R AIRLIVE

Wie installiere ich den AIRLIVE LIVE-FSH8R Switch?

Nehmen Sie den Switch und das Zubehör aus der Verpackung. Bringen Sie die Gummifüße an. Schließen Sie das Netzteil an, die Power-LED sollte leuchten. Schließen Sie Ihre Netzwerkgeräte an die Ports an. Es ist keine Softwarekonfiguration erforderlich.

Was tun, wenn die Power-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Versuchen Sie ein anderes Netzkabel oder wenden Sie sich an den technischen Support.

Wie interpretiere ich die LEDs des Switches?

Die grüne Power-LED zeigt die Stromversorgung an. Grüne Link/Act: leuchtend = Verbindung hergestellt, blinkend = Aktivität. Gelbe FDX/Col: leuchtend = Vollduplex, aus = Halbduplex, blinkend = Kollisionen. Rote 100M: leuchtend = 100 Mbps, aus = 10 Mbps.

Kann ich ein Crossover-Kabel mit diesem Switch verwenden?

Ja, der Switch unterstützt die Auto-MDI/MDI-X-Funktion auf allen Ports. Sie können sowohl ein gerades als auch ein gekreuztes Kabel verwenden.

Was ist die maximale Kabellänge zwischen Switch und Gerät?

Die maximale Entfernung beträgt 100 Meter für alle unterstützten Kabeltypen (Cat 3, 4, 5 UTP/STP).

Unterstützt der Switch LIVE-FSH8R VLAN?

Nein, das Modell LIVE-FSH8R ist nicht mit einem VLAN-Schalter ausgestattet. Nur das Modell LIVE-FSH16T+ bietet diese Funktion.

Mein Computer verbindet sich nicht mit dem Switch, was soll ich überprüfen?

Überprüfen Sie, ob das Kabel richtig angeschlossen ist und die Link/Act-LED leuchtet. Stellen Sie sicher, dass der Computer eingeschaltet und die Netzwerkkarte aktiviert ist. Überprüfen Sie auch, ob die IP-Adressen im selben Subnetz liegen.

Wie vermeide ich Netzwerkschleifen?

Verbinden Sie keine zwei Ports desselben Switches mit einem Kabel. Erstellen Sie keine redundanten Verbindungen zwischen zwei Switches ohne Spanning-Tree-Protokoll. Eine Schleife kann das Netzwerk lahmlegen.

Kann ich ein Gigabit-Gerät an diesen Switch anschließen?

Ja, der Switch ist mit Gigabit-Geräten kompatibel, aber die Verbindung wird auf 100 Mbps (maximale Geschwindigkeit des Switches) begrenzt.

Wie reinige ich den Switch?

Trennen Sie das Netzteil. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

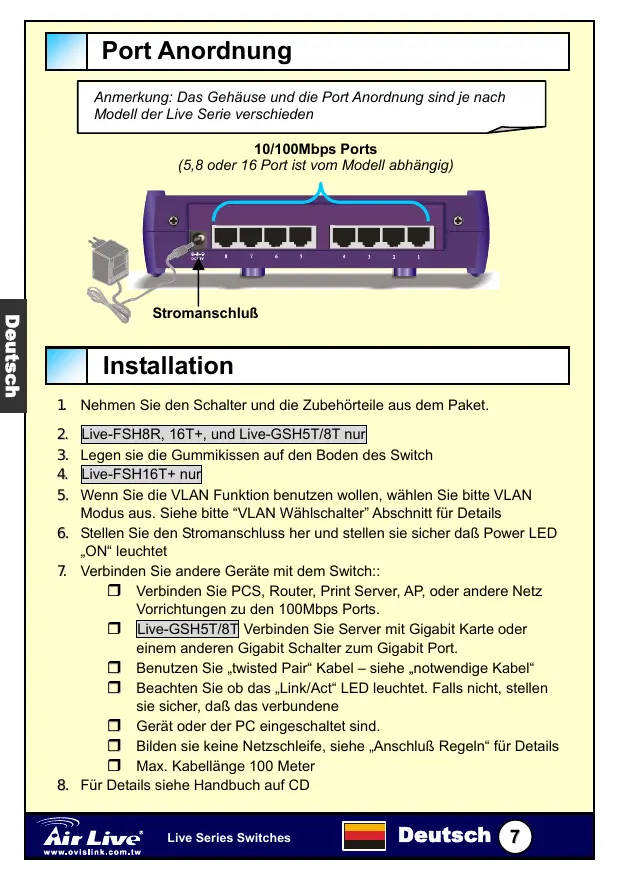

BEDIENUNGSANLEITUNG LIVE-FSH8R AIRLIVE

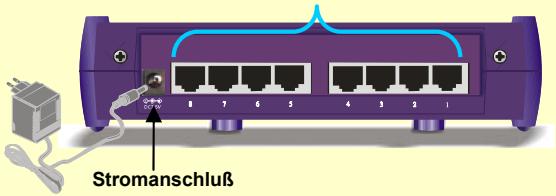

Anmerkung: Das Gehäuse und die Port Anordnung sind je nach Modell der Live Serie verschieden

(5,8 oder 16 Port ist vom Modell abhängig)

10/100Mbps Ports

Installation

1. Nehmen Sie den Schalter und die Zubehörteile aus dem Paket.
2. Live-FSH8R, 16T+, und Live-GSH5T/8T nur
3. Legen sie die Gummikissen auf den Boden des Switch
4. Live-FSH16T+nur
5. Wenn Sie die VLAN Funktion benutzen wollen, wahren Sieitte VLAN Modus aus. Sieheitte "VLAN Wahlschalter" Abschnitt fur Details
6. Stellen Sie den Stromanschluss her und stellen sie sicher daß Power LED "ON" leuchtet
7. Verbinden Sie andere Geräte mit dem Switch::

Verbinden Sie PCS, Router, Print Server, AP, oder andere Netz Vorrichtungen zu den 100Mbps Ports.
Live-GSH5T/8T Verbinden Sie Server mit Gigabit Karte oder einem anderen Gigabit Schalter zum Gigabit Port.
Benutzen Sie, twisted Pair Kabel - siehe ,notwendige Kabel
Beachten Sie ob das „Link/Act“ LED leuchtet. Falls nicht, stellen sie sicher, daß das verbundene
Gerat oder der PC eingeschaltet sind.
Bilden sie keine Netzschleife, siehe Anschluß Regel für Details
Max.Kabellange 100 Meter

1. Für Details siehe Handbuch auf CD

LED & Notwendige Kabel

LED Anzeiger	Farbe	Status	Bedeuten
Alle Modelle
Power	● Grün	ONOFF	Switch ist aufSwitch ist ab
Link/Act	● Grün	ONBlinkenOFF	Verbindung ist hergestelltSenden /AnnahmeKein Anschluß
FDX/Col	● Gelb	ONOFFBlinken	Full DuplexHälfte DuplexKollisionen (in halfe duplex)
100M	● Rot	ONOFF	100 Mbps Anschluß10 Mbps Anschluß
Live-FSH16T+
VLAN ON	● Gelb	ON	VLAN Modus Auf
VLAN OFF	● Gelb	OFF	VLAN Modus ab
Live-GSH5T/8T
Gigabit Port1000/ACT100/ACT10/ACT	● Grün● Grün● Grün● Grün	ONONONBlinken	1000Mbps Anschluß100Mbps Anschluß10Mbps AnschlußSenden /Annahme

Alle Live Switch Modelle mit Auto-MDt/MDI-X Funktion erlauben dem Anwender 1:1 Kabel für alle Anschlüsse zu benutzen.

Port Type	10/100Mbps Port	Gigabit Port (Live-GSH5T/8T)
Kabel zu benutzen	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Maximale Länge	100m	100m

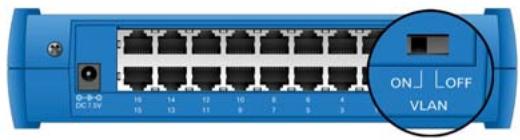

VLAN Wahlschalter (nur Modell Live FSH16T+)

Für Normalbetrieb muß der VLAN switch in „OFF“ Position sein

Live FSH16T+ ist mit einem VLAN Wahlschalter ausgestattet, dieser befindet sich auf der Rückseite des Switch. Wenn aktiviert, wird sich jeder Port in seiner eigenen VLAN Group mit zwei geteilten Ports befinden. Ports die sich in verschiedenen VLAN Gruppen befinden, können einander nicht sehen., der geteilte Port kann jedoch von jedem gesehen werden.itte stellen sie sicher, daß sich der VLAN Wahler in "OFF" Stellung befindet wenn sie die VLAN Funktion nicht benutzten.

VLAN: Jeder Port ist in seiner eigenen VLAN Gruppe mit Port 8 und port 16.

OFF: VLAN Funktion ist abgeschaltet, der Switch arbeitet im „normal mode“

Anschluß Regel

• Bitte vermeiden sie beim Verkabeln die Bildung von Netzwerkschleifen (siehe nebenstehende Grafik) Netzwerkschleifen können das Netzwerk zum Absturz bringen
  Max. Kabellange ist 100 Meter
  Prufen sie immer die LEDs für Fehlersuche
  Computer und Netzwerk mussen sich im selbst IP Subnetz befinden, um sich sehen zu konnen. z.B.: 198.168.0.1 kann 192.192.1.1 im „Class C" Subnet nicht sehen Um die IP Adresse des Computers herselfzufunden, tippen Sie „IPCONFIG" unter WIN NT/2000/XP command line. Unter WIN9x tippen Sie bereits „WINIPCFG".
• Vermeiden Sie die Ausführung 10 Mbps in full duplex Mode, wenn das angeschlossenen Gerät „auto-negotiation“ nicht unterstützt!

Disposition des ports
