Type de produit	Switch réseau non administrable
Marque	AirLive
Modèle	LIVE-FSH8R
Nombre de ports	8 ports RJ45 10/100 Mbps
Ports Gigabit	Non (modèle 10/100)
Fonctionnalités VLAN	Non (modèle FSH8R ne dispose pas de sélecteur VLAN)
Auto-MDI/MDI-X	Oui, sur tous les ports
Alimentation	Adaptateur secteur externe (5V DC, non inclus dans la notice)
Consommation électrique	Environ 5 W (estimation)
Dimensions (L x P x H)	Environ 140 x 75 x 30 mm (estimation pour switch 8 ports)
Poids	Environ 300 g (estimation)
Indicateurs LED	Power (vert), Link/Act (vert), FDX/Col (jaune), 100M (rouge)
Type de câble supporté	Cat 3, 4, 5 UTP/STP pour 10 Mbps ; Cat 5 UTP/STP pour 100 Mbps
Distance maximale de câblage	100 mètres
Fonctions principales	Commutation de paquets, détection automatique de vitesse, contrôle de flux
Installation	Plug-and-play, aucune configuration requise
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas former de boucle réseau, respecter la distance de câble, utiliser uniquement l'alimentation fournie.
Pièces détachées et réparabilité	Non spécifié par le fabricant, considéré comme non réparable par l'utilisateur.
Informations générales	Switch de bureau pour petits réseaux, compatible avec tout équipement Ethernet.

FOIRE AUX QUESTIONS - LIVE-FSH8R AIRLIVE

Comment installer le switch AIRLIVE LIVE-FSH8R ?

Retirez le switch et les accessoires de l'emballage. Placez les pastilles caoutchouc sous les pieds. Connectez l'alimentation, la LED Power doit s'allumer. Branchez vos périphériques réseau sur les ports. Aucune configuration logicielle n'est nécessaire.

Que faire si la LED Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez un autre câble d'alimentation ou contactez le support technique.

Comment interpréter les LED du switch ?

La LED Power verte indique l'alimentation. Link/Act verte : allumée = connexion établie, clignotante = activité. FDX/Col jaune : allumée = full duplex, éteinte = half duplex, clignotante = collisions. 100M rouge : allumée = 100 Mbps, éteinte = 10 Mbps.

Puis-je utiliser un câble croisé (crossover) avec ce switch ?

Oui, le switch supporte la fonction Auto-MDI/MDI-X sur tous ses ports. Vous pouvez utiliser indifféremment un câble droit ou croisé.

Quelle est la distance maximale de câble entre le switch et un périphérique ?

La distance maximale est de 100 mètres pour tous les types de câbles supportés (Cat 3, 4, 5 UTP/STP).

Le switch LIVE-FSH8R supporte-t-il les VLAN ?

Non, le modèle LIVE-FSH8R n'est pas équipé d'un sélecteur VLAN. Seul le modèle LIVE-FSH16T+ propose cette fonction.

Mon ordinateur ne se connecte pas au switch, que vérifier ?

Vérifiez que le câble est bien branché et que la LED Link/Act est allumée. Assurez-vous que l'ordinateur est sous tension et que sa carte réseau est activée. Vérifiez aussi que les adresses IP sont dans le même sous-réseau.

Comment éviter les boucles réseau ?

Ne connectez pas deux ports du même switch entre eux avec un câble. Ne créez pas de connexions redondantes entre deux switches sans protocole de spanning tree. Une boucle peut paralyser le réseau.

Puis-je brancher un périphérique Gigabit sur ce switch ?

Oui, le switch est compatible avec les appareils Gigabit, mais la connexion sera limitée à 100 Mbps (vitesse maximale du switch).

Comment nettoyer le switch ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de liquides ou de produits abrasifs.

MODE D'EMPLOI LIVE-FSH8R AIRLIVE

Note: Le boîtier et l'emplacement des ports diffèrent entre les différents modèles de switches Live.

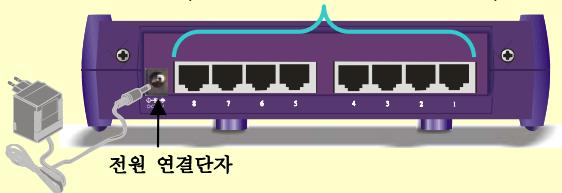

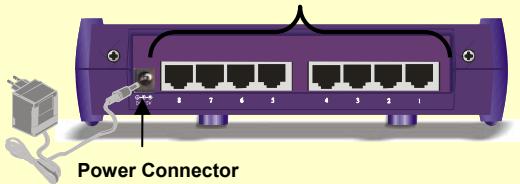

Ports pour ordinateurs

(5, 8, ou 16 ports. Variante selon module)

Installation

1. Retirez le switch et les accessoires de l'emballage.
2. Live-FSH8R, 16T+, et Live-GSH5T/8T séparément
3. Mettez les pastilles caoutchouc sous les pieds du switch.
4. Live-FSH16T+-Sequipment
5. Si vous voulez utiliser la fonction VLAN, pensez à sélectionner le mode. (voir section Sélecteur VLAN).
6. Connectez l'alimentation au switch. La Led Power doit s'allumer.
7. Connectez vos périphériques sur le switch :
8. Connectez vos postes, routeurs, serveur d'impression ou autre périhériques réseaux sur les ports pour ordinateurs. Live-GSH5T/8T seulement Connectez le serveur avec une carte Gigabit Cuivre sur le port Gigabit. Utilisez un cable torsadé (voir Caracteristiques cablage). Vérifiez que "Link/Act" est allumée. Sinon, vérifie que le périphérique est sous tension. S'il vous plaît, ne formez pas de boucle réseau. La distance maximale de cablage est 100 metres.
9. Référez-vous au manuel sur le CD-Rom pour plus de détails.

LED & Caractéristiques câblage

LED	Couleur	Statuts	Signification
Tous les Modèles
Power	• Vert	ON OFF	Alimentation ON Alimentation OFF
Link/Act	• Vert	ON Clignote OFF	Connexion établie Envoi/reçoit Pas de connexion
FDX/Col	• Jaune	ON OFF Clignote	Full Duplex Half Duplex Collisions (en half duplex)
100M	• Rouge	ON OFF	Connexion en 100 Mbps Connexion en 10 Mbps
Live-FSH16T+
VLAN ON	• Jaune	ON	VLAN Mode On
VLAN OFF	• Jaune	ON	VLANs Mode OFF
Live-GSH5T/8T
Gigabit Port • 1000/ACT • 100/ACT • 10/ACT	• Vert • Vert • Vert • Vert	ON ON ON Clignote	Connexion 1000Mbps Connexion 100Mbps Connexion 10Mbps Envoi/reçoit

Tous les switches Live ont la fonction Auto-MDI/MDI-X. Cela permet d'utiliser du câble croisé pour n'importe quel lien

Type de port	Port pour ordinateurs	Port Gigabit (Live-GSH5T/8T)
Cable à utiliser	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Distance max.	100m	100m

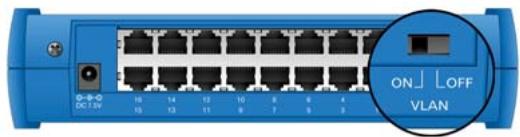

Sélecteur VLAN (live FSH16T+)

Pour une utilisation, vérifie que le sélecteur est sur la position OFF.

Live-FSH16T+ est équipé d'un sélecteur VLAN au dos du switch. Lorsqu'il est activé, chaque port se trouve dans son propre groupe VLAN avec 2 ports partagés. Les ports de groupes VLAN différents ne se voient pas entre eux. Toutefois, tous peuvent voir les ports partagés. S'il vous plaît, vérifiez que le sélecteur est en position OFF si vous n'utilisez pas la fonction VLAN.

VLAN ON: 14 groupes VLAN partagent les ports 8 et 16 VLAN OFF: Pas de VLAN, le switch fonctionne normalement

Règles de connectivité

S’il vous plaît, évitez de former une boucle réseau (voir schéma à droite), cela aurait pour conséquence de faire chuter le réseau. La distance maximale de câblage est 100 mètres. Vérifiez toujours l’état des LEDs pour le dépannage. Les ordinateurs et périphériques réseaux doivent se trouver dans le même segment IP pour se voir. Pour exemple, 192.168.0.1 ne peut pas voir 192.168.1.1. Vous pouvez vérifier la distance IP en tapant "IPCONFIG" en ligne de commande sous Windows NT/2000 et XP. Pour Windows 9x, exécutez "WINIPCFG". Évitez d’utiliser un périphérique en 10 Mbps Full-duplex s’il n’a pas la fonction d’auto-négociation.

(5,8,16 )
