Marque	AIRLIVE
Modèle	LIVE-FSH16T PLUS
Type de produit	Switch réseau non géré
Nombre de ports	16 ports
Type de ports	RJ-45 (ports pour ordinateurs)
Débit des ports	10/100 Mbps
Fonctions réseau	Auto-MDI/MDI-X, VLAN (via sélecteur)
Sélecteur VLAN	Oui, au dos du switch (ON/OFF)
Alimentation	Externe (adaptateur secteur)
LED indicateurs	Power (vert), Link/Act (vert), FDX/Col (jaune), 100M (rouge), VLAN ON/OFF (jaune)
Câble recommandé	UTP/STP Cat 3, 4 ou 5 (10 Mbps) ; Cat 5 (100 Mbps)
Distance maximale de câblage	100 mètres
Auto-MDI/MDI-X	Oui, permet l'utilisation de câble droit ou croisé
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	10 % à 90 % (estimation)

FOIRE AUX QUESTIONS - LIVE-FSH16T PLUS AIRLIVE

Comment connecter le switch LIVE-FSH16T PLUS ?

Retirez le switch et les accessoires de l'emballage. Placez les pastilles caoutchouc sous les pieds (modèle Live-FSH16T+). Branchez l'alimentation, la LED Power doit s'allumer. Connectez vos périphériques réseau sur les ports à l'aide d'un câble UTP/STP.

Que faire si la LED Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise électrique fonctionne. Si le problème persiste, le switch pourrait être défectueux.

Comment activer le mode VLAN ?

Le sélecteur VLAN se trouve au dos du switch. Placez-le sur ON pour activer le VLAN. En mode ON, 14 groupes VLAN sont créés, et les ports 8 et 16 sont partagés entre tous les groupes. En mode OFF, le switch fonctionne normalement sans VLAN.

Qu'est-ce que la fonction Auto-MDI/MDI-X ?

Cette fonction permet au switch de détecter automatiquement le type de câble (droit ou croisé) et d'adapter la connexion en conséquence. Vous pouvez donc utiliser indifféremment un câble droit ou croisé.

Puis-je utiliser un câble croisé ?

Oui, grâce à la fonction Auto-MDI/MDI-X, le switch accepte aussi bien les câbles droits que croisés sur tous les ports.

Quelle est la distance maximale de câblage ?

La distance maximale entre le switch et un périphérique est de 100 mètres. Au-delà, la qualité du signal peut se dégrader.

Comment interpréter les LEDs ?

La LED Power (verte) indique que le switch est sous tension. Link/Act (verte) : allumée si connexion établie, clignote en cas d'activité. FDX/Col (jaune) : allumée en Full Duplex, éteinte en Half Duplex, clignote en cas de collision. 100M (rouge) : allumée pour une connexion à 100 Mbps, éteinte pour 10 Mbps.

Que signifie la LED 100M ?

La LED 100M (rouge) indique le débit de la connexion : allumée pour 100 Mbps, éteinte pour 10 Mbps.

Comment éviter les boucles réseau ?

Ne connectez pas deux ports du switch entre eux ni ne créez de chemin redondant dans le réseau. Une boucle peut provoquer une chute du réseau et une saturation.

Que faire si un périphérique n'est pas reconnu ?

Vérifiez que le câble est correctement branché et que la LED Link/Act est allumée. Assurez-vous que le périphérique est sous tension et que les paramètres IP sont dans le même segment (ex: 192.168.0.x). Utilisez la commande IPCONFIG (Windows) pour vérifier.

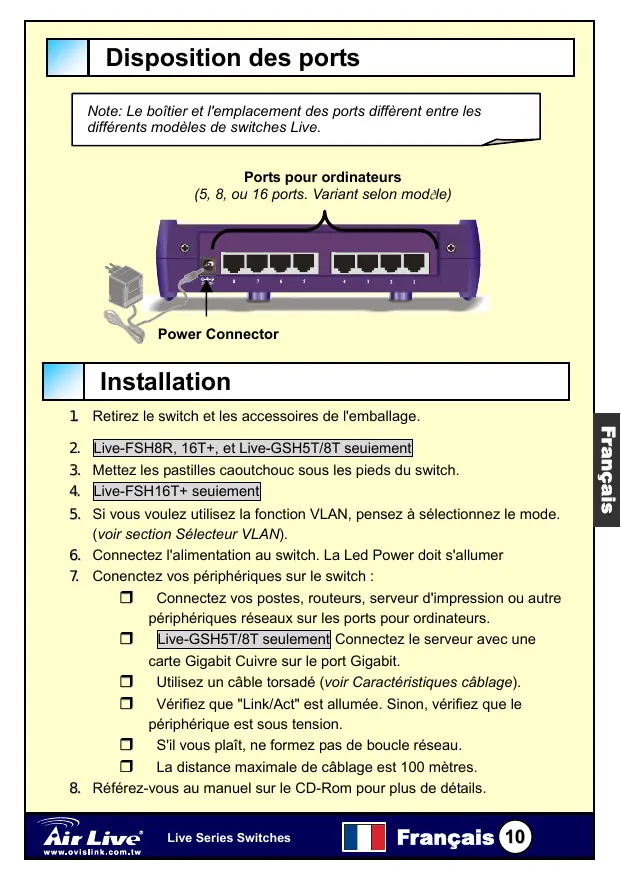

MODE D'EMPLOI LIVE-FSH16T PLUS AIRLIVE

Note: Le boîtier et l'emplacement des ports diffèrent entre les différents modèles de switches Live.

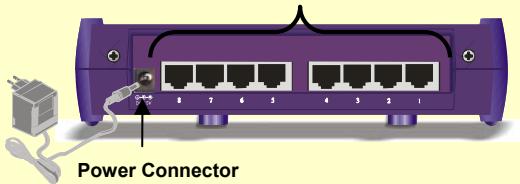

Ports pour ordinateurs

(5, 8, ou 16 ports. Variante selon module)

Installation

1. Retirez le switch et les accessoires de l'emballage.
2. Live-FSH8R, 16T+, et Live-GSH5T/8T seulement
3. Mettez les pastilles caoutchouc sous les pieds du switch.
4. Live-FSH16T+seuipment
5. Si vous voulez utiliser la fonction VLAN, pensez à sélectionner le mode. (voir section Sélecteur VLAN).
6. Connectez l'alimentation au switch. La Led Power doit s'allumer.
7. Connectez vos périphériques sur le switch :
8. Connectez vos postes, routeurs, serveur d'impression ou autre périhériques réseaux sur les ports pour ordinateurs. Live-GSH5T/8T seulement Connectez le serveur avec une carte Gigabit Cuivre sur le port Gigabit. Utilisez un cable torsadé (voir Caracteristiques cablage). Vérifiez que "Link/Act" est allumée. Sinon, vérifie que le périphérique est sous tension. S'il vous plaît, ne formez pas de boucle réseau. La distance maximale de cablage est 100 metres.
9. Référez-vous au manuel sur le CD-ROM pour plus de détails.

LED & Caractéristiques câblage

LED	Couleur	Statuts	Signification
Tous les Modèles
Power	• Vert	ON OFF	Alimentation ON Alimentation OFF
Link/Act	• Vert	ON Clignote OFF	Connexion établie Envoi/reçoit Pas de connexion
FDX/Col	• Jaune	ON OFF Clignote	Full Duplex Half Duplex Collisions (en half duplex)
100M	• Rouge	ON OFF	Connexion en 100 Mbps Connexion en 10 Mbps
Live-FSH16T+
VLAN ON	• Jaune	ON	VLAN Mode On
VLAN OFF	• Jaune	ON	VLANs Mode OFF
Live-GSH5T/8T
Gigabit Port • 1000/ACT • 100/ACT • 10/ACT	• Vert • Vert • Vert • Vert	ON ON ON Clignote	Connexion 1000Mbps Connexion 100Mbps Connexion 10Mbps Envoi/reçoit

Tous les switches Live ont la fonction Auto-MDI/MDI-X. Cela permet d'utiliser du câble droit/croisé pour n'importe quel lien

Type de port	Port pour ordinateurs	Port Gigabit (Live-GSH5T/8T)
Cable à utiliser	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Distance max.	100m	100m

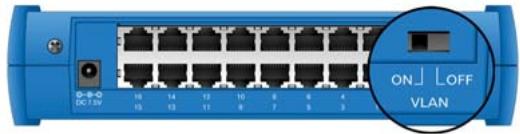

Sélecteur VLAN (live FSH16T+)

Pour une utilisation, vérifie que le sélecteur est sur la position OFF.

Live-FSH16T+ est équipé d'un sélection VLAN au dos du switch. Lorsqu'il est activé, chaque port se trouve dans son propre groupe VLAN avec 2 ports partagés. Les ports de groupes VLAN différents ne se voient pas entre eux. Toutefois, tous peuvent voir les ports partagés. S'il vous plaît, vérifie que le sélection est en position OFF si vous n'utilisez pas la fonction VLAN.

VLAN ON: 14 groupes VLAN partagent les ports 8 et 16 VLAN OFF: Pas de VLAN, le switch fonctionne normalement

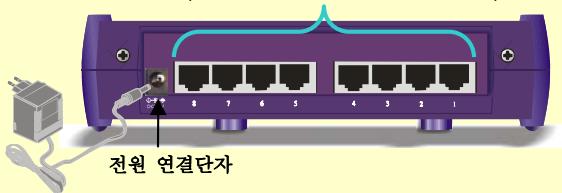

Règles de connectivité

S’il vous plaît, évitez de former une boucle réseau (voir schéma à droite), cela aurait pour conséquence de faire chuter le réseau. La distance maximale de câblage est 100 mètres. Vérifiez toujours l’état des LEDs pour le dépannage. Les ordinateurs et périphériques réseaux doivent se trouver dans le même segment IP pour se voir. Pour exemple, 192.168.0.1 ne peut pas voir 192.168.1.1. Vous pouvez vérifier la distance IP en tapant "IPCONFIG" en ligne de commande sous Windows NT/2000 et XP. Pour Windows 9x, exécutez "WINIPCFG". Évitez d’utiliser un périphérique en 10 Mbps Full-duplex s’il n’a pas la fonction d’auto-négociation.

(5,8,16 )
