Type de produit	Switch réseau non administrable
Marque	AIRLIVE
Modèle	LIVE-FSH5R
Nombre de ports	5 ports RJ45 10/100 Mbps
Alimentation	Adaptateur secteur externe (5V DC, non inclus)
Consommation électrique	Environ 3 W
Dimensions (L×P×H)	Environ 140 × 85 × 30 mm
Poids	Environ 200 g (sans adaptateur)
Fonctions principales	Auto-MDI/MDI-X, détection automatique 10/100 Mbps, contrôle de flux 802.3x, store-and-forward
VLAN	Non pris en charge sur ce modèle (disponible sur LIVE-FSH16T+)
Indicateurs LED	Power (vert), Link/Act (vert), FDX/Col (jaune), 100M (rouge)
Type de câble	Paire torsadée UTP/STP Cat 3, 4 ou 5 pour 10/100 Mbps
Distance maximale de câblage	100 mètres
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas former de boucle réseau. Respecter la distance de câblage maximale. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le service après-vente.
Informations générales	Switch compact pour réseau domestique ou petit bureau. Garantie 2 ans.

FOIRE AUX QUESTIONS - LIVE-FSH5R AIRLIVE

Comment installer le switch LIVE-FSH5R ?

Retirez le switch et les accessoires de l'emballage. Placez les pastilles caoutchouc sous les pieds si nécessaire. Branchez l'alimentation, connectez vos périphériques réseau aux ports. La LED Power doit s'allumer.

Que signifie la LED 100M ?

La LED 100M (rouge) indique le débit : allumée pour 100 Mbps, éteinte pour 10 Mbps. Si elle est éteinte, vérifiez le câble et le périphérique.

Comment interpréter la LED FDX/Col ?

La LED FDX/Col (jaune) est allumée en mode Full Duplex, éteinte en Half Duplex, et clignote en cas de collisions. Si elle clignote fréquemment, cela peut indiquer un trafic excessif ou une boucle réseau.

Puis-je brancher un câble croisé sur le switch ?

Oui, tous les switches Live supportent la fonction Auto-MDI/MDI-X. Vous pouvez utiliser indifféremment un câble droit ou croisé.

Quelle est la distance maximale de câblage ?

La distance maximale entre le switch et un périphérique est de 100 mètres (328 pieds) avec un câble UTP/STP de qualité.

Que faire si une LED Link/Act ne s'allume pas ?

Vérifiez que le périphérique est sous tension et que le câble est correctement inséré. Essayez un autre câble ou un autre port. Si le problème persiste, le câble ou le périphérique peut être défectueux.

Le switch chauffe-t-il ?

Une légère chaleur est normale. Assurez-vous que le switch est placé dans un endroit bien ventilé et non en plein soleil. Ne bloquez pas les fentes d'aération.

Comment configurer un VLAN sur le LIVE-FSH5R ?

Le modèle LIVE-FSH5R ne dispose pas de fonction VLAN. Le VLAN est disponible sur les modèles LIVE-FSH16T+ avec un sélecteur physique à l'arrière. Pour ce modèle, le VLAN n'est pas pris en charge.

Puis-je connecter deux switches entre eux ?

Oui, vous pouvez connecter deux switches en utilisant un port standard. Évitez de former une boucle : ne reliez pas les deux switches par deux câbles différents sans protocole de spanning tree.

Que faire en cas de panne de courant ?

Le switch n'a pas de mémoire de configuration. Une fois le courant rétabli, le switch redémarrera et fonctionnera normalement sans perte de paramètres.

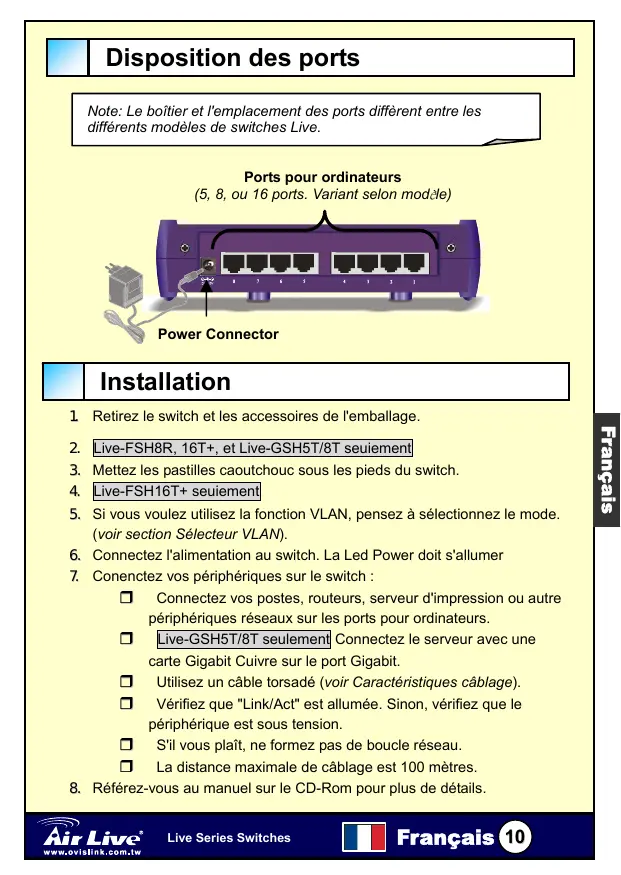

MODE D'EMPLOI LIVE-FSH5R AIRLIVE

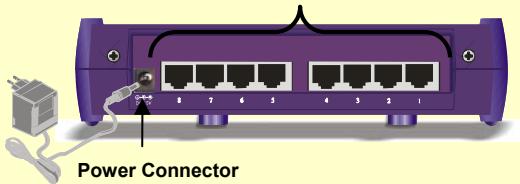

Note: Le boîtier et l'emplacement des ports diffèrent entre les différents modèles de switches Live.

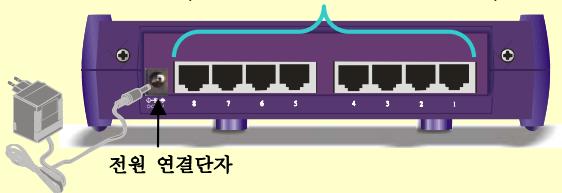

Ports pour ordinateurs

(5, 8, ou 16 ports. Variante selon module)

Installation

1. Retirez le switch et les accessoires de l'emballage.
2. Live-FSH8R, 16T+, et Live-GSH5T/8T séparément
3. Mettez les pastilles caoutchouc sous les pieds du switch.
4. Live-FSH16T+-Sequipment
5. Si vous voulez utiliser la fonction VLAN, pensez à sélectionner le mode. (voir section Sélecteur VLAN).
6. Connectez l'alimentation au switch. La Led Power doit s'allumer.
7. Connectez vos périphériques sur le switch :
8. Connectez vos postes, routeurs, serveur d'impression ou autre périhériques réseaux sur les ports pour ordinateurs. Live-GSH5T/8T seulement Connectez le serveur avec une carte Gigabit Cuivre sur le port Gigabit. Utilisez un cable torsadé (voir Caracteristiques cablage). Vérifiez que "Link/Act" est allumée. Sinon, vérifie que le périphérique est sous tension. S'il vous plaît, ne formez pas de boucle réseau. La distance maximale de cablage est 100 metres.
9. Référez-vous au manuel sur le CD-Rom pour plus de détails.

LED & Caractéristiques câblage

LED	Couleur	Statuts	Signification
Tous les Modèles
Power	• Vert	ON OFF	Alimentation ON Alimentation OFF
Link/Act	• Vert	ON Clignote OFF	Connexion établie Envoi/reçoit Pas de connexion
FDX/Col	• Jaune	ON OFF Clignote	Full Duplex Half Duplex Collisions (en half duplex)
100M	• Rouge	ON OFF	Connexion en 100 Mbps Connexion en 10 Mbps
Live-FSH16T+
VLAN ON	• Jaune	ON	VLAN Mode On
VLAN OFF	• Jaune	ON	VLANs Mode OFF
Live-GSH5T/8T
Gigabit Port • 1000/ACT • 100/ACT • 10/ACT	• Vert • Vert • Vert • Vert	ON ON ON Clignote	Connexion 1000Mbps Connexion 100Mbps Connexion 10Mbps Envoi/reçoit

Tous les switches Live ont la fonction Auto-MDI/MDI-X. Cela permet d'utiliser du câble croisé pour n'importe quel lien

Type de port	Port pour ordinateurs	Port Gigabit (Live-GSH5T/8T)
Cable à utiliser	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Distance max.	100m	100m

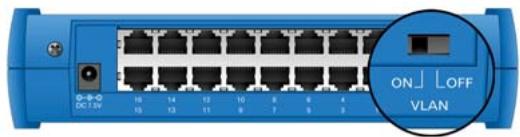

Sélecteur VLAN (live FSH16T+)

Pour une utilisation, vérifie que le sélecteur est sur la position OFF.

Live-FSH16T+ est équipé d'un sélection VLAN au dos du switch. Lorsqu'il est activé, chaque port se trouve dans son propre groupe VLAN avec 2 ports partagés. Les ports de groupes VLAN différents ne se voient pas entre eux. Toutefois, tous peuvent voir les ports partagés. S'il vous plaît, vérifie que le sélection est en position OFF si vous n'utilisez pas la fonction VLAN.

VLAN ON: 14 groupes VLAN partagent les ports 8 et 16 VLAN OFF: Pas de VLAN, le switch fonctionne normalement

Règles de connectivité

S’il vous plaît, évitez de former une boucle réseau (voir schéma à droite), cela aurait pour conséquence de faire chuter le réseau. La distance maximale de câblage est 100 mètres. Vérifiez toujours l’état des LEDs pour le dépannage. Les ordinateurs et périphériques réseaux doivent se trouver dans le même segment IP pour se voir. Pour exemple, 192.168.0.1 ne peut pas voir 192.168.1.1. Vous pouvez vérifier la distance IP en tapant "IPCONFIG" en ligne de commande sous Windows NT/2000 et XP. Pour Windows 9x, exécutez "WINIPCFG". Évitez d’utiliser un périphérique en 10 Mbps Full-duplex s’il n’a pas la fonction d’auto-négociation.

(5,8,16 )
