LIVE-FSH8PS - Commutateur réseau AIRLIVE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch) non géré
Marque	AirLive
Modèle	LIVE-FSH8PS
Nombre de ports	8 ports RJ-45 10/100 Mbps
Vitesse	10/100 Mbps (auto-négociation)
Fonctions principales	Auto-MDI/MDI-X, détection de collision, contrôle de flux
Alimentation	Adaptateur secteur externe (5V DC, consultez l'étiquette)
Indicateurs LED	Power (vert), Link/Act (vert), FDX/Col (jaune), 100M (rouge)
Dimensions	Environ 20 x 13 x 4 cm
Poids	Environ 600 g (avec adaptateur)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Compatibilité	IEEE 802.3, 802.3u, 802.3x
Installation	Plug-and-play, socles caoutchouc inclus
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux, débrancher avant
Sécurité	Ne pas exposer à l'humidité, éviter les boucles réseau
Pièces détachées et réparabilité	Non réparable par l'utilisateur, aucune pièce détachée disponible
Informations générales	Conforme aux normes CE, RoHS

FOIRE AUX QUESTIONS - LIVE-FSH8PS AIRLIVE

Comment installer le switch AirLive LIVE-FSH8PS ?

Retirez le switch de son emballage. Placez les pastilles caoutchouc sous les pieds. Branchez l'adaptateur secteur, la LED Power s'allume. Connectez vos périphériques réseau aux ports à l'aide de câbles RJ-45 (CAT5 pour 100 Mbps). La LED Link/Act doit s'allumer ou clignoter.

Que faire si la LED Link/Act ne s'allume pas ?

Vérifiez que le périphérique connecté est sous tension et que le câble est correctement inséré. Testez avec un autre câble. Assurez-vous que la distance ne dépasse pas 100 mètres. Le switch est plug-and-play, aucune configuration requise.

Comment interpréter les LED du switch ?

LED Power : verte allumée = alimentation. Link/Act : verte allumée = connexion établie, clignote = activité. FDX/Col : jaune allumée = Full Duplex, éteinte = Half Duplex, clignote = collisions. 100M : rouge allumée = 100 Mbps, éteinte = 10 Mbps.

Puis-je utiliser un câble croisé ou droit ?

Le switch est équipé d'Auto-MDI/MDI-X, donc vous pouvez utiliser indifféremment un câble droit ou croisé pour connecter tout type de périphérique (PC, routeur, autre switch).

Quelle est la distance maximale de câblage ?

La distance maximale entre le switch et un périphérique est de 100 mètres pour du câble UTP/STP de catégorie 5 ou supérieure. Au-delà, utilisez un répéteur.

Comment configurer le commutateur ?

Le LIVE-FSH8PS est un switch non géré : il ne nécessite aucune configuration. Il fonctionne immédiatement après branchement. Pour des fonctionnalités avancées comme VLAN, il faut un modèle géré.

Que faire si mon réseau ne fonctionne pas après connexion ?

Vérifiez les LED : Power doit être allumée, Link/Act sur chaque port connecté. Assurez-vous que tous les périphériques sont dans le même sous-réseau IP (ex. 192.168.0.x). Évitez les boucles réseau : ne connectez pas deux câbles entre le switch et un autre commutateur sans raison.

Le switch prend-il en charge le Gigabit ?

Non, ce modèle est un switch Fast Ethernet (10/100 Mbps). Pour du Gigabit, choisissez le modèle Live-GSH5T/8T.

Comment nettoyer le switch ?

Débranchez l'alimentation. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Y a-t-il une fonction VLAN sur ce modèle ?

Non, le LIVE-FSH8PS ne dispose pas de sélecteur VLAN. La fonction VLAN est présente uniquement sur les modèles Live-FSH16T+. Si vous avez besoin de VLAN, optez pour un switch de la série Live-FSH16T+.

MODE D'EMPLOI LIVE-FSH8PS AIRLIVE

Note: Le boîtier et l'emplacement des ports diffèrent entre les différents modèles de switches Live.

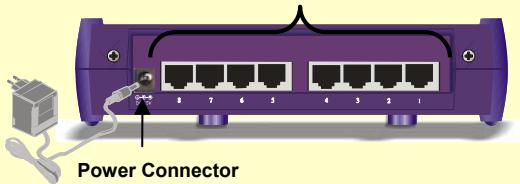

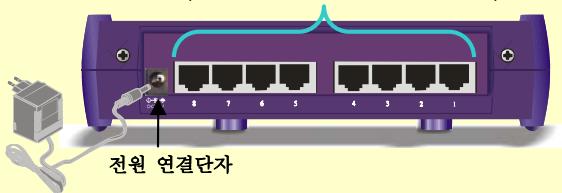

Ports pour ordinateurs

(5, 8, ou 16 ports. Variant selon module)

Installation

1. Retirez le switch et les accessoires de l'emballage.
2. Live-FSH8R, 16T+, et Live-GSH5T/8T séparément
3. Mettez les pastilles caoutchouc sous les pieds du switch.
4. Live-FSH16T+-Seuipment
5. Si vous voulez utiliser la fonction VLAN, pensez à sélectionner le mode. (voir section Sélecteur VLAN).
6. Connectez l'alimentation au switch. La Led Power doit s'allumer.
7. Connectez vos périphériques sur le switch :
8. Connectez vos postes, routeurs, serveur d'impression ou autre périhériques réseaux sur les ports pour ordinateurs. Live-GSH5T/8T seulement Connectez le serveur avec une carte Gigabit Cuivre sur le port Gigabit. Utilisez un cable torsadé (voir Caracteristiques cablage). Vérifiez que "Link/Act" est allumée. Sinon, vérifie que le périphérique est sous tension. S'il vous plaît, ne formez pas de boucle réseau. La distance maximale de cablage est 100 metres.
9. Référez-vous au manuel sur le CD-Rom pour plus de détails.

LED & Caractéristiques câblage

LED	Couleur	Statuts	Signification
Tous les Modèles
Power	• Vert	ON OFF	Alimentation ON Alimentation OFF
Link/Act	• Vert	ON Clignote OFF	Connexion établie Envoi/reçoit Pas de connexion
FDX/Col	• Jaune	ON OFF Clignote	Full Duplex Half Duplex Collisions (en half duplex)
100M	• Rouge	ON OFF	Connexion en 100 Mbps Connexion en 10 Mbps
Live-FSH16T+
VLAN ON	• Jaune	ON	VLAN Mode On
VLAN OFF	• Jaune	ON	VLANs Mode OFF
Live-GSH5T/8T
Gigabit Port • 1000/ACT • 100/ACT • 10/ACT	• Vert • Vert • Vert • Vert	ON ON ON Clignote	Connexion 1000Mbps Connexion 100Mbps Connexion 10Mbps Envoi/reçoit

Tous les switches Live ont la fonction Auto-MDI/MDI-X. Cela permet d'utiliser du câble croisé pour n'importe quel lien

Type de port	Port pour ordinateurs	Port Gigabit (Live-GSH5T/8T)
Cable à utiliser	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Distance max.	100m	100m

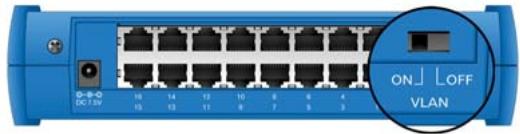

Sélecteur VLAN (live FSH16T+)

Pour une utilisation, vérifie que le sélecteur est sur la position OFF.

Live-FSH16T+ est équipé d'un sélection VLAN au dos du switch. Lorsqu'il est activé, chaque port se trouve dans son propre groupe VLAN avec 2 ports partagés. Les ports de groupes VLAN différents ne se voient pas entre eux. Toutefois, tous peuvent voir les ports partagés. S'il vous plaît, vérifie que le sélection est en position OFF si vous n'utilisez pas la fonction VLAN.

VLAN ON: 14 groupes VLAN partagent les ports 8 et 16 VLAN OFF: Pas de VLAN, le switch fonctionne normalement

Règles de connectivité

S'il vous plaît, évitez de former une boucle réseau (voir schéma à droite), cela aurait pour conséquence de faire chuter le réseau. La distance maximale de câblage est 100 metres. Vérifiez toujours l'état des LEDs pour le dépannage. Les ordinateurs et périphériques réseaux doivent se couvrir dans le même segment IP pour se voir. Pour exemple, 192.168.0.1 ne peut pas voir 192.168.1.1. Vous pouvez la distance IP en tapant "IPCONFIG" en ligne de commande sous Windows NT/2000 et XP. Pour Windows 9x, exécutez "WINIPCFG". Évitez d'utiliser un périphérique en 10 Mbps Full-duplex s'il n'a pas la fonction d'auto-négociation.

(5,8,16 )
