MANUAL DE USUARIO LIVE-FSH8PS AIRLIVE

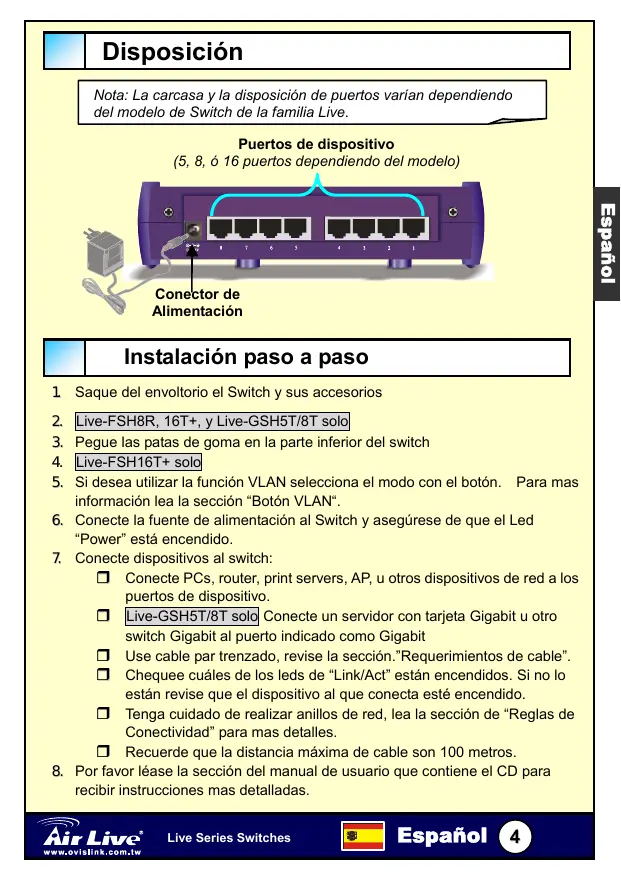

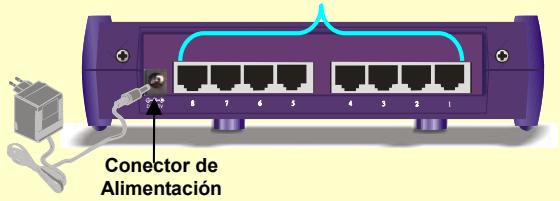

Disposición Nota: La carcasa y la disposición de puertos varían dependiendo del modelo de Switch de la familia Live. Puertos de dispositivo (5, 8, ó 16 puertos dependiendo del modelo)

Conector de Alimentación Instalación paso a paso

Saque del envoltorio el Switch y sus accesorios

Live-FSH8R, 16T+, y Live-GSH5T/8T solo Pegue las patas de goma en la parte inferior del switch Live-FSH16T+ solo Si desea utilizar la función VLAN selecciona el modo con el botón. Para mas información lea la sección “Botón VLAN“.

6. Conecte la fuente de alimentación al Switch y asegúrese de que el Led

“Power” está encendido.

7. Conecte dispositivos al switch:

ˆ Conecte PCs, router, print servers, AP, u otros dispositivos de red a los puertos de dispositivo. ˆ Live-GSH5T/8T solo Conecte un servidor con tarjeta Gigabit u otro switch Gigabit al puerto indicado como Gigabit ˆ Use cable par trenzado, revise la sección.”Requerimientos de cable”. ˆ Chequee cuáles de los leds de “Link/Act” están encendidos. Si no lo están revise que el dispositivo al que conecta esté encendido. ˆ Tenga cuidado de realizar anillos de red, lea la sección de “Reglas de Conectividad” para mas detalles. ˆ Recuerde que la distancia máxima de cable son 100 metros.

8. Por favor léase la sección del manual de usuario que contiene el CD para

recibir instrucciones mas detalladas. Live Series Switches Español

LED & Requerimientos de Cable LED Color Estado Significado Todos los modelos Español Power ● Verde Encendido Apagado Recibe Alimentación No recibe alimentación Link/Act ● Verde Encendido Parpadeando Apagado Encendido Apagado Parpadeando Encendido Encendido Encendido Parpadeando Encendido Todos los swicth de la gama Live disponen de la función Auto MDI/MDI-X. Esto permite utilizar cable según normativa estándar para todas las conexiones. ( Ver gráfico adjunto). Interruptor VLAN (solamente en Live FSH16T+) Para uso estándar asegúrese de que el botón VLAN está en la posición “OFF”

VLAN ON: Cada puerto es un grupo VLAN compartiendo puerto 8 y OFF: La función VLAN está desactivada siendo un switch estándar Reglas de Conectividad ˆ Asegúrese de no establecer anillos de red (ver el

diagrama a la derecha) cuando conecte los cables. Un anillo de red puede provocar una caída en el funcionamiento de su red. La distancia máxima de cable son 100 metros. Chequee siempre las luces de los LED cuando tenga problemas. Todos los dispositivos de red deben estar asignados en la misma subred IP para comunicarse. Por ejemplo una subred clase C con IP 198.168.0.1 no comunicaría con una 192.192.1.1. Puede descubrir las direcciones IP de los ordenadores escribiendo en la línea de comandos “IPCONFIG” en WinNT/2000/XP’s. Para Win9x escriba “WINIPCFG”. Asegúrese de que el dispositivo conectado en modo full-duplex a 10 Mbps. dispone de función de auto-negociación Live Series Switches Español

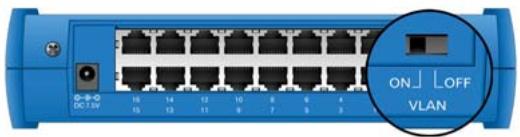

Español El Live-FSH16T+ está equipado con un interruptor de selección de VLAN en la parte trasera. Cuando se activa cada puerto estaría en su propio grupo de VLAN con 2 puertos compartidos. Los puertos de diferentes VLAN no pueden verse entre sí. Aún así todos pueden ver el puerto compartido. Asegúrese de que el botón VLAN está en la posición “OFF” si no quiere hacer uso de esta función. Connexion en 100 Mbps Connexion en 10 Mbps VLAN ON ● Jaune

VLAN Mode On VLAN OFF ● Jaune
