Produkttyp	Netzwerk-Switch
Marke	AirLive
Modell	LIVE-FSH8SB
Anzahl der Ports	8 Ethernet-Ports 10/100 Mbit/s
Porttyp	RJ-45 mit Auto-MDI/MDI-X
Unterstützte Geschwindigkeit	10/100 Mbit/s
Stromversorgung	Externes Netzteil (5 V Gleichstrom, 1 A)
Stromverbrauch	Ca. 5 W
Abmessungen (B x T x H)	20 x 12 x 4 cm
Gewicht	Ca. 300 g
Status-LEDs	Power, Link/Act, FDX/Col, 100M
Hauptfunktionen	Auto-Aushandlung, Flusskontrolle, Kollisionserkennung, Voll-/Halbduplex
VLAN-Unterstützung	Nein (verfügbar bei höheren Modellen)
Empfohlene Verkabelung	Kategorie 5 UTP/STP, max. Entfernung 100 m
Installation	Plug-and-Play, keine Konfiguration erforderlich
Wartung	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheitsvorkehrungen	Nicht Wasser oder Wärmequellen aussetzen; vor der Reinigung Netzstecker ziehen
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % ohne Kondensation
Reparierbarkeit	Keine Ersatzteile geliefert; bei Fehlfunktion Kundendienst kontaktieren

Häufig gestellte Fragen - LIVE-FSH8SB AIRLIVE

Wie verbinde ich den Switch LIVE-FSH8SB mit meinem Netzwerk?

Schließen Sie das Netzteil an den Switch und eine Steckdose an. Verbinden Sie Ihre Geräte (Computer, Router usw.) mit Ethernet-RJ-45-Kabeln mit den Ports des Switches. Die Power-LED sollte leuchten und die entsprechenden Link/Act-LEDs jedes Ports sollten bei Aktivität leuchten oder blinken.

Was bedeutet die 'FDX/Col'-LED, wenn sie blinkt?

Die FDX/Col-LED (gelb) blinkt bei Kollisionen im Netzwerk im Halbduplex-Modus. Wenn sie aus ist, arbeitet der Port im Halbduplex ohne Kollision. Wenn sie dauerhaft leuchtet, ist der Port im Vollduplex.

Kann ich ein Crossover-Kabel mit diesem Switch verwenden?

Ja, der Switch unterstützt die Auto-MDI/MDI-X-Funktion auf allen Ports. Sie können sowohl ein gerades als auch ein Crossover-Kabel verwenden, um jedes Gerät anzuschließen.

Wie aktiviere ich die VLAN-Funktion auf dem LIVE-FSH8SB?

Das Modell LIVE-FSH8SB hat keinen VLAN-Schalter. Diese Funktion ist nur beim Modell LIVE-FSH16T+ verfügbar. Beim FSH8SB befinden sich alle Ports im selben Netzwerk.

Wie groß ist die maximale Kabellänge zwischen Switch und Gerät?

Die maximale Entfernung beträgt 100 Meter mit einem Kategorie-5-UTP- oder STP-Kabel.

Was tun, wenn die Power-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig am Switch und an einer stromführenden Steckdose angeschlossen ist. Testen Sie eine andere Steckdose. Wenn die LED weiterhin aus bleibt, könnte das Netzteil oder der Switch defekt sein.

Wie vermeide ich eine Netzwerkschleife?

Verbinden Sie keine zwei Ports des Switches mit einem Kabel miteinander und vermeiden Sie es, den Switch redundant mit einem anderen Switch zu verbinden, ohne ein Spanning-Tree-Protokoll. Eine Schleife kann das Netzwerk lahmlegen.

Kann ich ein Gerät mit 10 Mbit/s Vollduplex anschließen?

Ja, aber stellen Sie sicher, dass das Gerät die Auto-Aushandlung unterstützt. Andernfalls erkennt der Switch möglicherweise den Duplex-Modus nicht richtig.

Wie reinige ich den Switch?

Trennen Sie den Switch vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Oberfläche. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.

Was tun, wenn ein Computer die anderen im Netzwerk nicht sieht?

Überprüfen Sie, ob sich alle Geräte im selben IP-Segment befinden (z. B. 192.168.0.x). Verwenden Sie den Befehl ipconfig (Windows) oder ifconfig (Linux), um die IP-Adressen zu überprüfen.

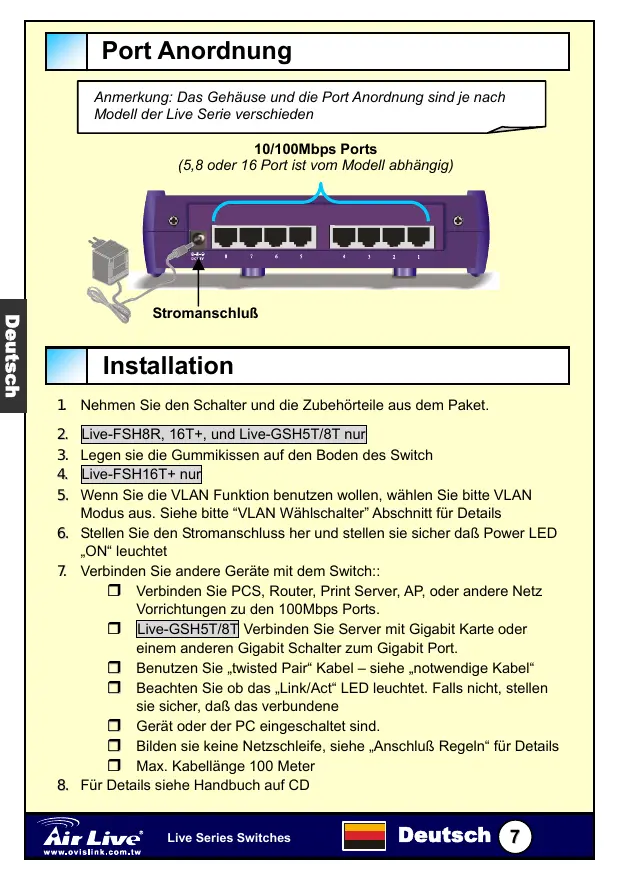

BEDIENUNGSANLEITUNG LIVE-FSH8SB AIRLIVE

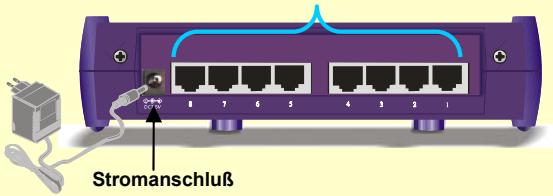

Anmerkung: Das Gehäuse und die Port Anordnung sind je nach Modell der Live Serie verschieden

(5,8 oder 16 Port ist vom Modell abhängig)

10/100Mbps Ports

Installation

1. Nehmen Sie den Schalter und die Zubehörteile aus dem Paket.
2. Live-FSH8R, 16T+, und Live-GSH5T/8T nur
3. Legen sie die Gummikissen auf den Boden des Switch
4. Live-FSH16T+nur
5. Wenn Sie die VLAN Funktion benutzen wollen, wahren Sieitte VLAN Modus aus. Sieheitte "VLAN Wahlschalter" Abschnitt fur Details
6. Stellen Sie den Stromanschluss her und stellen sie sicher daß Power LED, ON" leuchtet
7. Verbinden Sie andere Geräte mit dem Switch::

Verbinden Sie PCS, Router, Print Server, AP, oder andere Netz Vorrichtungen zu den 100Mbps Ports.
Live-GSH5T/81 Verbinden Sie Server mit Gigabit Karte oder einem anderen Gigabit Schalter zum Gigabit Port.
Benutzen Sie, twisted Pair" Kabel - siehe ,notwendige Kabel
Beachten Sie ob das „Link/Act“ LED leuchtet. Falls nicht, stellen sie sicher, daß das verbundene
Gerat oder der PC eingeschaltet sind.
Bilden sie keine Netzschleife, siehe Anschluß Regeln für Details
Max.Kabellange 100 Meter

1. Für Details siehe Handbuch auf CD

LED & Notwendige Kabel

LED Anzeiger	Farbe	Status	Bedeuten
Alle Modelle
Power	● Grün	ONOFF	Switch ist aufSwitch ist ab
Link/Act	● Grün	ONBlinkenOFF	Verbindung ist hergestelltSenden /AnnahmeKein Anschluß
FDX/Col	● Gelb	ONOFFBlinken	Full DuplexHälfte DuplexKollisionen (in halfe duplex)
100M	● Rot	ONOFF	100 Mbps Anschluß10 Mbps Anschluß
Live-FSH16T+
VLAN ON	● Gelb	ON	VLAN Modus Auf
VLAN OFF	● Gelb	OFF	VLAN Modus ab
Live-GSH5T/8T
Gigabit Port1000/ACT100/ACT10/ACT	● Grün● Grün● Grün● Grün	ONONONBlinken	1000Mbps Anschluß100Mbps Anschluß10Mbps AnschlußSenden /Annahme

Alle Live Switch Modelle mit Auto-MDt/MDI-X Funktion erlauben dem Anwender 1:1 Kabel für alle Anschlüsse zu benutzen.

Port Type	10/100Mbps Port	Gigabit Port (Live-GSH5T/8T)
Kabel zu benutzen	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Maximale Länge	100m	100m

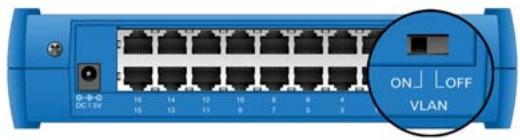

VLAN Wahlschalter (nur Modell Live FSH16T+)

Für Normalbetrieb muß der VLAN switch in „OFF“ Position sein

Live FSH16T+ ist mit einem VLAN Wahlschalter ausgestattet, dieser befindet sich auf der Rückseite des Switch. Wenn aktiviert, wird sich jeder Port in seiner eigenen VLAN Group mit zwei geteilen Ports befinden. Ports die sich in verschiedenen VLAN Gruppen befinden, können einander nicht sehen., der geteilte Port kann jedoch von jedem gesehen werden.itte stellen sie sicher, daß sich der VLAN Wahler in "OFF" Stellung befindet wenn sie die VLAN Funktion nicht benutzten.

VLAN: Jeder Port ist in seiner eigenen VLAN Gruppe mit Port 8 und port 16.

OFF: VLAN Funktion ist abgeschaltet, der Switch arbeitet im „normal mode“

Anschluß Regeln

• Bitte vermeiden sie beim Verkabeln die Bildung von Netzwerkschleifen (siehe nebenstehende Grafik) Netzwerkschleifen können das Netzwerk zum Absturz bringen
  Max. Kabellange ist 100 Meter
  Prufen sie immer die LEDs für Fehlersuche
  Computer und Netzwerk mussen sich im selbst IP Subnetz befinden, um sich sehen zu konnen. z.B.: 198.168.0.1 kann 192.192.1.1 im „Class C" Subnet nicht sehen Um die IP Adresse des Computers herselfzufunden, tippen Sie „IPCONFIG" unter WIN NT/2000/XP command line. Unter WIN9x tippen Sie bereits „WINIPCFG".
• Vermeiden Sie die Ausführung 10 Mbps in full duplex Mode, wenn das angeschlossenen Gerät „auto-negotiation“ nicht unterstützt!

Disposition des ports
