LIVE-FSH8SB - Commutateur réseau AIRLIVE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch)
Marque	AirLive
Modèle	LIVE-FSH8SB
Nombre de ports	8 ports Ethernet 10/100 Mbps
Type de ports	RJ-45 avec auto-MDI/MDI-X
Vitesse supportée	10/100 Mbps
Alimentation	Adaptateur secteur externe (5V DC, 1A)
Consommation électrique	Environ 5 W
Dimensions (L x P x H)	20 x 12 x 4 cm
Poids	Environ 300 g
LEDs de statut	Power, Link/Act, FDX/Col, 100M
Fonctionnalités principales	Auto-négociation, contrôle de flux, détection de collision, full/half duplex
Support VLAN	Non (disponible sur modèles supérieurs)
Câblage recommandé	Catégorie 5 UTP/STP, distance max 100 m
Installation	Plug-and-play, aucune configuration requise
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Précautions de sécurité	Ne pas exposer à l'eau ou à une source de chaleur ; débrancher avant nettoyage
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Réparabilité	Pièces détachées non fournies ; contacter le SAV en cas de dysfonctionnement

FOIRE AUX QUESTIONS - LIVE-FSH8SB AIRLIVE

Comment connecter le switch LIVE-FSH8SB à mon réseau ?

Branchez l'adaptateur secteur au switch et à une prise électrique. Reliez vos périphériques (ordinateurs, routeur, etc.) à l'aide de câbles Ethernet RJ-45 sur les ports du switch. La LED Power doit s'allumer et les LED Link/Act correspondant à chaque port doivent s'allumer ou clignoter en cas d'activité.

Que signifie la LED 'FDX/Col' lorsqu'elle clignote ?

La LED FDX/Col (jaune) clignote en cas de collision sur le réseau en mode half-duplex. Si elle est éteinte, le port fonctionne en half-duplex sans collision. Si elle est allumée fixe, le port est en full-duplex.

Puis-je utiliser un câble croisé avec ce switch ?

Oui, le switch supporte la fonction Auto-MDI/MDI-X sur tous ses ports. Vous pouvez utiliser indifféremment un câble droit ou croisé pour connecter n'importe quel périphérique.

Comment activer la fonction VLAN sur le LIVE-FSH8SB ?

Le modèle LIVE-FSH8SB ne possède pas de sélecteur VLAN. Cette fonction est uniquement disponible sur le modèle LIVE-FSH16T+. Pour le FSH8SB, tous les ports sont dans le même réseau.

Quelle est la distance maximale de câblage entre le switch et un périphérique ?

La distance maximale est de 100 mètres avec un câble de catégorie 5 UTP ou STP.

Que faire si la LED Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au switch et à une prise alimentée. Testez avec une autre prise. Si la LED reste éteinte, l'adaptateur ou le switch peut être défectueux.

Comment éviter une boucle réseau ?

Ne connectez pas deux ports du switch entre eux avec un câble, et évitez de connecter le switch à un autre switch de manière redondante sans protocole de spanning tree. Une boucle peut paralyser le réseau.

Puis-je connecter un périphérique en 10 Mbps full-duplex ?

Oui, mais assurez-vous que le périphérique supporte l'auto-négociation. Sinon, le switch peut ne pas détecter correctement le mode duplex.

Comment nettoyer le switch ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs.

Que faire si un ordinateur ne voit pas les autres sur le réseau ?

Vérifiez que tous les périphériques sont sur le même segment IP (par exemple 192.168.0.x). Utilisez la commande ipconfig (Windows) ou ifconfig (Linux) pour vérifier les adresses IP.

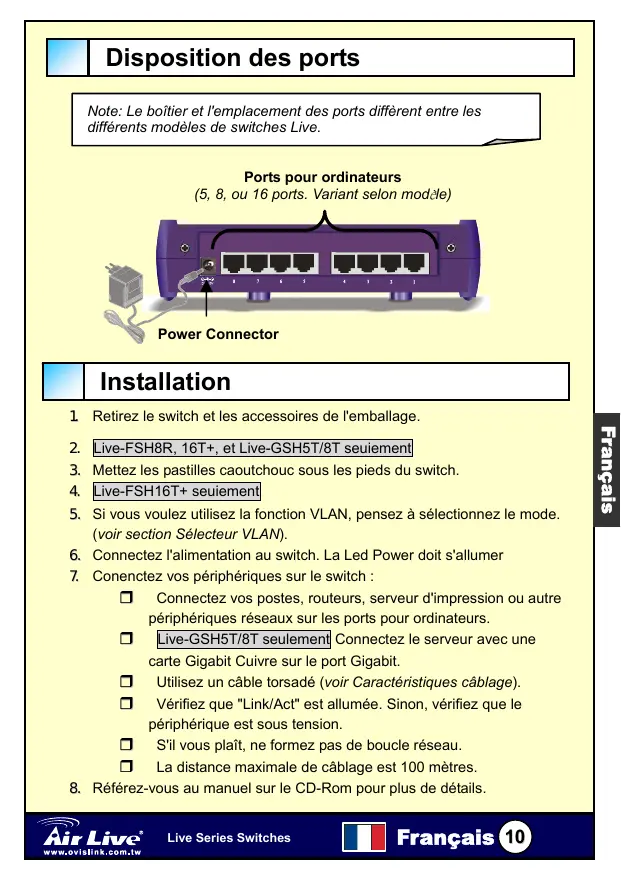

MODE D'EMPLOI LIVE-FSH8SB AIRLIVE

Note: Le boîtier et l'emplacement des ports diffèrent entre les différents modèles de switches Live.

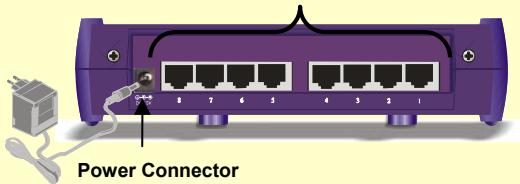

Ports pour ordinateurs

(5, 8, ou 16 ports. Variant selon module)

Installation

1. Retirez le switch et les accessoires de l'emballage.
2. Live-FSH8R, 16T+, et Live-GSH5T/8T séparément
3. Mettez les pastilles caoutchouc sous les pieds du switch.
4. Live-FSH16T+seuipment
5. Si vous voulez utiliser la fonction VLAN, pensez à sélectionner le mode. (voir section Sélecteur VLAN).
6. Connectez l'alimentation au switch. La Led Power doit s'allumer.
7. Connectez vos périphériques sur le switch :
8. Connectez vos postes, routeurs, serveur d'impression ou autre périhériques réseaux sur les ports pour ordinateurs. Live-GSH5T/8T seulement Connectez le serveur avec une carte Gigabit Cuivre sur le port Gigabit. Utilisez un cable torsadé (voir Caracteristiques cablage). Vérifiez que "Link/Act" est allumée. Sinon, vérifie que le périphérique est sous tension. S'il vous plaît, ne formez pas de boucle réseau. La distance maximale de cablage est 100 metres.
9. Référez-vous au manuel sur le CD-Rom pour plus de détails.

LED & Caractéristiques câblage

LED	Couleur	Statuts	Signification
Tous les Modèles
Power	• Vert	ON OFF	Alimentation ON Alimentation OFF
Link/Act	• Vert	ON Clignote OFF	Connexion établie Envoi/reçoit Pas de connexion
FDX/Col	• Jaune	ON OFF Clignote	Full Duplex Half Duplex Collisions (en half duplex)
100M	• Rouge	ON OFF	Connexion en 100 Mbps Connexion en 10 Mbps
Live-FSH16T+
VLAN ON	• Jaune	ON	VLAN Mode On
VLAN OFF	• Jaune	ON	VLANs Mode OFF
Live-GSH5T/8T
Gigabit Port • 1000/ACT • 100/ACT • 10/ACT	• Vert • Vert • Vert • Vert	ON ON ON Clignote	Connexion 1000Mbps Connexion 100Mbps Connexion 10Mbps Envoi/reçoit

Tous les switches Live ont la fonction Auto-MDI/MDI-X. Cela permet d'utiliser du câble croisé pour n'importe quel lien

Type de port	Port pour ordinateurs	Port Gigabit (Live-GSH5T/8T)
Cable à utiliser	100Mbps: CAT5 UTP/STP 10Mbps: Cat 3, 4, 5 UTP/STP	10/100/1000Mbps: Cat 5 UTP/STP
Distance max.	100m	100m

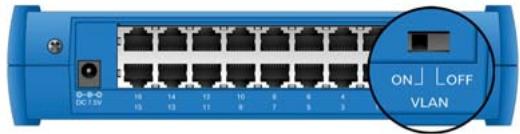

Sélecteur VLAN (live FSH16T+)

Pour une utilisation, vérifie que le sélecteur est sur la position OFF.

Live-FSH16T+ est équipé d'un sélecteur VLAN au dos du switch. Lorsqu'il est activé, chaque port se trouve dans son propre groupe VLAN avec 2 ports partagés. Les ports de groupes VLAN différents ne se voient pas entre eux. Toutefois, tous peuvent voir les ports partagés. S'il vous plaît, vérifie que le sélecteur est en position OFF si vous n'utilisez pas la fonction VLAN.

VLAN ON: 14 groupes VLAN partagent les ports 8 et 16 VLAN OFF: Pas de VLAN, le switch fonctionne normalement

Règles de connectivité

S'il vous plaît, évitez de former une boucle réseau (voir schéma à droite), cela aurait pour conséquence de faire chuter le réseau. La distance maximale de câblage est 100 metres. Vérifiez toujours l'état des LEDs pour le dépannage. Les ordinateurs et périphériques réseaux doivent se couvrir dans le même segment IP pour se voir. Pour exemple, 192.168.0.1 ne peut pas voir 192.168.1.1. Vous pouvez la distance IP en tapant "IPCONFIG" en ligne de commande sous Windows NT/2000 et XP. Pour Windows 9x, exécutez "WINIPCFG". Évitez d'utiliser un périphérique en 10 Mbps Full-duplex s'il n'a pas la fonction d'auto-négociation.
