Typ produktu	PoE switch 8 portů (4 PoE porty)
Značka	AirLive
Model	POE-FSH804
Napájení	Síťový adaptér, maximální spotřeba 60 W
Celkový PoE výkon	60 W (55 W pro porty 1-4 dle 802.3af)
PoE standard	IEEE 802.3af (piny 12,36)
PoE porty	Porty 1 až 4
Síťové porty	8 portů RJ-45 10/100 Mbps
Maximální délka kabelu	100 metrů
LED indikátory	Napájení (zelená), PoE Max (červená), Link/Activity (zelená), Rychlost (oranžová), PoE status (zelená)
Rozměry (přibližně)	200 x 120 x 44 mm
Hmotnost (přibližně)	0,8 kg
Materiál krytu	Kov
Typ instalace	Na stůl nebo na zeď (součástí držáky)
Hlavní funkce	PoE napájení pro kamery, Wi-Fi přístupové body atd.; přenos dat 10/100 Mbps; automatická detekce PoE zařízení; plug and play
Údržba a čištění	Odpojte zařízení, čistěte suchým měkkým hadříkem. Nepoužívejte kapalné nebo abrazivní prostředky.
Bezpečnost	Neotevírejte kryt; vyhněte se přetížení; používejte pouze dodaný adaptér; dodržujte maximální délku kabelu.
Náhradní díly a opravitelnost	Nejsou k dispozici žádné náhradní díly; v případě poruchy kontaktujte servis OvisLink prostřednictvím vašeho prodejce.
Záruka	2 roky (EU), 1 rok (ostatní země)
Certifikace	FCC třída B, CE (směrnice 99/05/ES)
Provozní teplota	0°C až 40°C
Provozní vlhkost	10% až 90% bez kondenzace

Často kladené otázky - POE-FSH804 AIRLIVE

Kolik PoE portů má switch POE-FSH804?

Switch má 4 PoE porty (porty 1 až 4) kompatibilní s normou IEEE 802.3af. Ostatní porty nejsou PoE.

Jaký je celkový dostupný PoE výkon?

Celkový výkon je 60 W, s maximum 55 W pro PoE porty 1-4.

Jaký typ zařízení mohu připojit k PoE portům?

Můžete připojit zařízení kompatibilní s 802.3af, jako jsou IP kamery, WiFi přístupové body, VoIP telefony atd.

Jak nainstalovat switch?

Vyjměte switch a adaptér z obalu. Zapojte síťový adaptér, LED Napájení by se měla rozsvítit zeleně. Připojte zařízení k portům RJ-45. LED Link/Activity by se měly rozsvítit.

Co dělat, když LED PoE Max svítí červeně?

Červená LED PoE Max signalizuje, že celková spotřeba energie se blíží limitu (60 W). Odpojte některá PoE zařízení pro snížení zátěže.

Jaká je maximální délka kabelu?

Maximální vzdálenost mezi switchem a zařízením je 100 metrů.

Podporuje switch gigabit?

Ne, switch POE-FSH804 je model 10/100 Mbps (Fast Ethernet). Porty jsou kompatibilní s 10 a 100 Mbps.

Jak resetovat switch?

Tento switch je nespravovatelný (plug and play). Neexistuje žádné tlačítko reset. Odpojte a znovu zapojte napájení pro restart.

Jaká je záruka na produkt?

Záruka je 2 roky v Evropské unii a 1 rok v ostatních zemích.

Kde si mohu stáhnout kompletní návod?

Kompletní návod ve formátu PDF je zdarma k dispozici na webu notice-facile.com prostřednictvím stránky produktu.

NÁVOD K OBSLUZE POE-FSH804 AIRLIVE

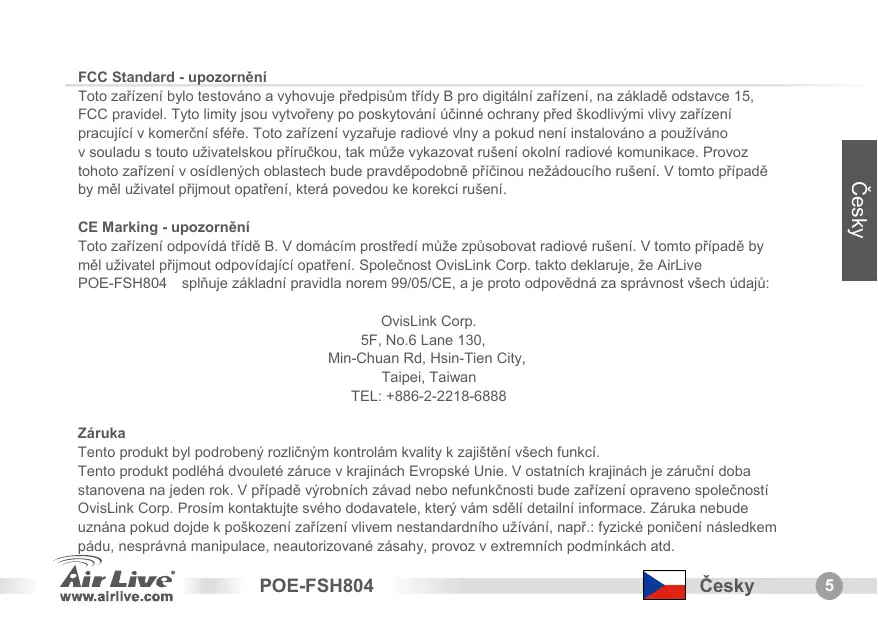

FCC Standard - upozorněni

Toto zařizení bylo testováno a vyhovuje předpisüm třidy B pro digitálné zařizení, na základě odstavce 15, FCC pravidel. Tyto limity jsou vytrořeny po poskytovani učinné ochrany před skodlivými vivvy zařizení pracující v komerčné sfeře. Toto zařizení vyzařůte radiohé vide y upek není instalováno a použivné v souladu s touto uživotelskou přiruckou, tak může vykazovat rušeni okolní radiohé komunikace. Provoz tohoto zařizení v osidlenych oblastech bude pravděpodobné přićinou nežádouciho rušeni. V tomto připaděbyme luzivatel prjimout opatřéní, která povedou de Korekci rušeni.

CE Marking - upozorneni

Toto zařizení odpovídá třidě B. V domácím prostředí může zpúsobovat radióvé rušení. V tomto prípadě by měl uživatel prjímout odpovídájíc opatření. Společnost OvisLink Corp. takto deklaruje, ze AirLive POE-FSH804 splnju základné pravidla norem 99/05/CE, a je proto odpovědná za správnost všech udajú:

OvisLink Corp.

5F, No.6 Lane 130

Tento produkt podléhá dvouleté záruce v krajinach Evropské Unie. V ostatních krajinach je zárucí doba stanovena na jedem rok. V připadě vyrobnich závedne nebo nefunkčnosti budze zařícenì opraveno společnosti OvisLink Corp. Prosím kontaktujte svého dodavatele, tárů vám sdělí detailní informace. Záruka nebude uznaná pamok doje d k poškozeni zařícenì vlévem nestadarsdního užívání, např.: fyzické poničěné následkem pádu, nesprávná manipulance, neautorizované zásáhy, provoz v extremné podminkách akt.

Rozvrženi produktu

Předné pohléd	Zadné pohléd
POE PAPER 1 Air Live POE PAPER 2 POE PAPER 3	POE POE POE POE POE

LED indicator	Barva	Stav	Význam
Power	● Zelená	Svití Nesvítí	Zapnuto Vypnuto
PoE Max.	● Červéná	Svití Nesvítí	Spotřeba by byla prěs limit Spotřeba je v bezpečné limitu
Link/Act	● Zelená	Svití Bliká Nesvítí	Port je prěpojený Prějem/Odesilání dat Port není prěpojený
Rychlost	● Oranžová	Svití Nesvítí	Pracuje na 100Mbps Pracuje na 10Mbps
Status PoE	● Zelená	Svití Nesvítí	Napájení je dostupné Nenalezeno zhádné napájené zařizení(PD)

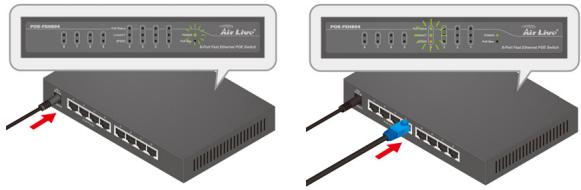

Instalačné postup

1. Vybalte prepina c a prisluenstvi
2. Pripojte prepinač k elektrické siti. Ujistěte se, ze svítí LED indicator napájení „Power"
3. Pripoje do přežíte clientská zafrizné i zkontrolujte, ze svítí LED indikátry portů „Link/Act". Pokud ne, ujistěte se, zda jsou clientská zafrizné zapnuta.

Duležité upozorněné

1. POE -FSH804 je koncové napájecí zařizení (napájení prěs 12,36 pin). Funkci PoE podporují pouze porty 1 až 4.
2. Maximálí celkóva spotfeba je 60W.Maximálí spotfeba 802.3af je 55W (port 1 - 4)
3. Maximálí délka kabelu je 100 metru.

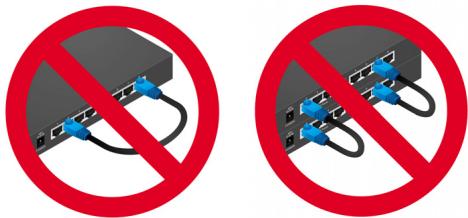

4. Nevytva'rejte siové smycky.
5. Při potížich vždy zkontrolujte LED indikátry.

Poznámka o značke CE

Toto je produit triedy B. V obvanej oblasti moze tento product sposobit' radiove interferencie, ktoré pouzicatei musi odstranit'. OvisLink Corp. tu deklaruje, ze AirLive POE-FSH804 spiña základné poziadavydirektivity 99/05/CE. Za toto tvrdenie zodpovedá:

OvisLink Corp.

5F, No.6 Lane 130,

Kontrolka LED	Farba	Stav	Význám
Power	● Green	Zapnuté	Napájanie je zapnuté
		Vypnuté	Napájanie je vypnuté
Max PoE	● Červéná	Zapnuté	Spotreba energia prekročí limit
		Vypnuté	Spotreba energia je v poriadku
Link/Act	● Green	Zapnuté	Port je zapojený
		Bliká	Prijímanie / Vysielanie
		Vypnuté	Port nie je zapojený
Citlivost'	●Oranžová	Zapnuté	Pracuje v 100 Mb/s
		Vypnuté	Pracuje v 10 Mb/s
Stav PoE	● Green	Zapnuté	Elektrická energia je dodávaná
		Vypnuté	Žiadne zapnuté elektrické zariadenie nebolo najdené

Instalacne kroky

1. Vyberte zariadenia a prisluşenstvo zo skatule.
2. Pripoje napajac adapter. Uistite sa, ze LED s popisom "Power" svieti.
3. Pripojte k switch zariadenia a skontrolujte, ciskażdá z LED pripradénak portu svieti. Ak nie, uistite sa ze pripojené zariadenie je zapnuté.

Dóležité informácie

1. POE-FSH804 je koncové elektrické zariadenie (napatie gez konektory 12, 36). Iba porty 1 až 4 podporuju funkciu PoE.
2. Maximána spotreba elektrickej energie je 60 W; Maximána spotreba elektrickej energie podla 802.3af je 55 W (Port 1 - 4).
3. Maximána dížka kábla je 100 metrov.

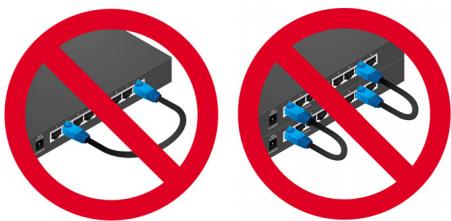

4. Nevytvorte sietovy kruh.
5. Ak chcete zistit' problem, skontrolujte LED.
