POE-FSH804 - Switch PoE AIRLIVE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch PoE 8 ports (4 ports PoE)
Marque	AirLive
Modèle	POE-FSH804
Alimentation	Adaptateur secteur, consommation max 60 W
Puissance PoE totale	60 W (55 W pour les ports 1-4 en 802.3af)
Norme PoE	IEEE 802.3af (broches 12,36)
Ports PoE	Ports 1 à 4
Ports réseau	8 ports RJ-45 10/100 Mbps
Distance maximale de câblage	100 mètres
Indicateurs LED	Alimentation (vert), PoE Max (rouge), Lien/Activité (vert), Vitesse (orange), Statut PoE (vert)
Dimensions (approx.)	200 x 120 x 44 mm
Poids (approx.)	0,8 kg
Matériau du boîtier	Métal
Type d'installation	Bureau ou mural (supports fournis)
Fonctions principales	Alimentation PoE pour caméras, bornes Wi-Fi, etc.; transmission de données 10/100 Mbps; détection automatique des dispositifs PoE; plug and play
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas ouvrir le boîtier; éviter les surcharges; utiliser uniquement l'adaptateur fourni; respecter la distance de câblage max.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles; en cas de panne, contacter le SAV OvisLink via votre revendeur.
Garantie	2 ans (UE), 1 an (autres pays)
Certifications	FCC Classe B, CE (directive 99/05/CE)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation

FOIRE AUX QUESTIONS - POE-FSH804 AIRLIVE

Combien de ports PoE possède le switch POE-FSH804 ?

Le switch dispose de 4 ports PoE (ports 1 à 4) conformes à la norme IEEE 802.3af. Les autres ports sont non PoE.

Quelle est la puissance PoE totale disponible ?

La puissance totale est de 60 W, avec un maximum de 55 W pour les ports PoE 1-4.

Quel type d'appareil puis-je connecter sur les ports PoE ?

Vous pouvez connecter des périphériques compatibles 802.3af comme des caméras IP, points d'accès WiFi, téléphones VoIP, etc.

Comment installer le switch ?

Sortez le switch et l'adaptateur de l'emballage. Branchez l'adaptateur secteur, la LED Alimentation doit s'allumer en vert. Connectez vos appareils aux ports RJ-45. Les LED Lien/Activité doivent s'allumer.

Que faire si la LED PoE Max est rouge ?

La LED PoE Max rouge indique que la consommation électrique totale approche la limite (60 W). Débranchez certains appareils PoE pour réduire la charge.

Quelle est la distance maximale de câblage ?

La distance maximale entre le switch et un périphérique est de 100 mètres.

Le switch supporte-t-il le gigabit ?

Non, le switch POE-FSH804 est un modèle 10/100 Mbps (Fast Ethernet). Les ports sont compatibles 10 et 100 Mbps.

Comment réinitialiser le switch ?

Ce switch est non administrable (plug and play). Il n'y a pas de bouton de réinitialisation. Débranchez et rebranchez l'alimentation pour un redémarrage.

Quelle est la garantie du produit ?

La garantie est de 2 ans dans l'Union Européenne et de 1 an pour les autres pays.

Où puis-je télécharger la notice complète ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com via la page du produit.

MODE D'EMPLOI POE-FSH804 AIRLIVE

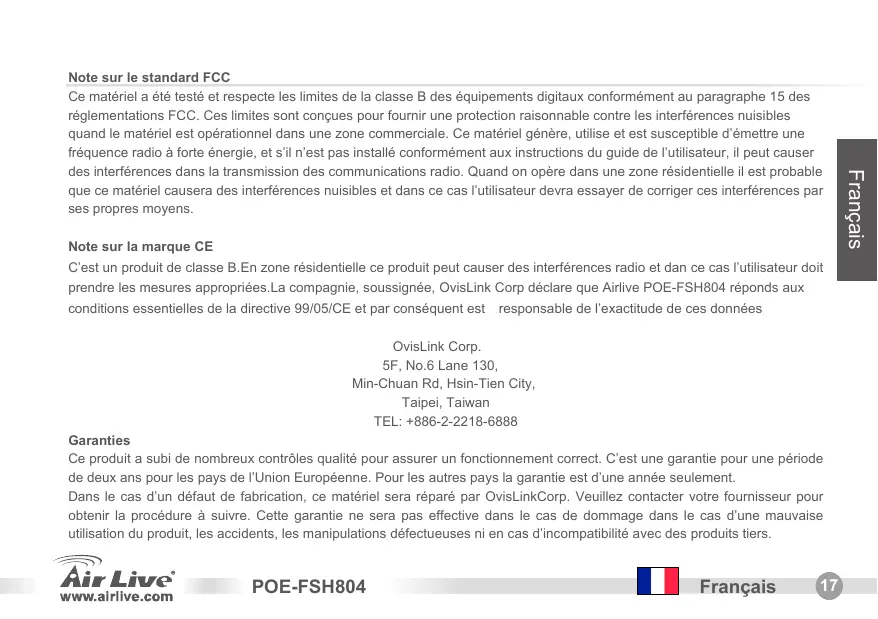

Note sur le standard FCC

Ce matériel a été testé et respecte les limites de la classe B des équipements digitaux conformément au paragraphe 15 des réglementations FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles quand le matériel est opérationnel dans une zone commerciale. Ce matériel génère, utilise et est susceptible d'émettre une fréquence radio à forte énergie, et s'il n'est pas installé conformément aux instructions du guide de l'utilisateur, il peut causer des interférences dans la transmission des communications radio. Quand on opère dans une zone résidentielle, il est probable que ce matériel causera des interférences nuisibles et dans ce cas l'utilisateur devra essayer de corriger ces interférences par ses propres moyens.

Note sur la marque ce

C'est un produit de classe B. En zone résidentielle, ce produit peut causer des interférences radio et dans ce cas l'utilisateur doit prendre les mesures appropriées. La marque OvisLink Corp. répond aux conditions essentielles de la directive 99/05/CE et par conséquent est responsable de l'exactitude de ces données.

OvisLink Corp.

5F, No. 6 Lane 130,

Ce produit a subi de nombreux contrôles qualité pour assurer un fonctionnement correct. C'est une garantie pour une période de deux ans pour les pays de l'Union Européenne. Pour les autres pays, la garantie est d'une année seulement.

Dans le cas d'un défaut de fabrication, ce matériel sera réparé par OvisLinkCorp. Veuillez contacter votre fournisseur pour obtenir la procédure à suivre. Cette garantie ne sera pas effective dans le cas de dommage, d'une mauvaise utilisation du produit, des accidents, des manipulations défectueuses ni en cas d'incompatibilité avec des produits tiers.

Vue de Face	Vue arrière
PDE FENIX Air Line L'Air Force Line PDE Switch	POWERS PDC Ports

LED Regles

LED Indicator	Couleur	Statut	Signification
Alimentation	● Vert	BranchéDébranché	Alimentation coupéeAlimentation branchée
PoE Max.	● Rouge	BranchéDébranché	La consommation électrique serait à la limite lLa consommation est utilisée sans risque
Lien/Action	● Vert	BranchéClignotantDébranché	Le port est connectéTransmettant/ RecevantLe port n'est pas connecté
Vitesse	● Orange	BranchéDébranché	Fonctionne sur 100MbpsFonctionne sur 10Mbps
PoE Statut	● Vert	BranchéDébranché	L'Alimentation est fournieAu qu'un dispositif d'alimentation(PD) est trouvé

Étapes de l'installation

1. Enlever le commutateur et accessoires du colis.
2. Brancher le courant au commutateur. Assurez-vous que la LED « Alimentation » est allumée.
3. Connecter les dispositifs au commutateur et vérifier si les indicateurs lumineux Lien/action sont allumés. Sinon, vérifie que l'alimentation est bien branchée pour un autre usage ou pour l'ordinateur.

Note importante

1. POE-FSH804 est un équipement de ressource d'alimentation avec un laps de temps de fin (alimentation via une broche12,36). Seul le port 1 au port 4 assure la fonction PoE.
2. La puissance consommée est au maximum de 60 W. La puissance consommée du 802.3 af est au maximum de 55 W port 1 a4
3. La distance maximale de câblage est de 100 mètres.
4. Ne pas créer une loupe réseau (voir le schéma)
5. Vérifiez toujours les indicateurs LED en cas de problème troubleshooting.

OviLink Corporation déclare, par le biais de ce document, que ce dispositif est conforme aux conditions essentielles de la directive 99/05/CE et, par conséquent, assume la responsabilité de la véracité des informations suivantes.
