ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K4 FULL CONTROL CAR&HOME KARCHER

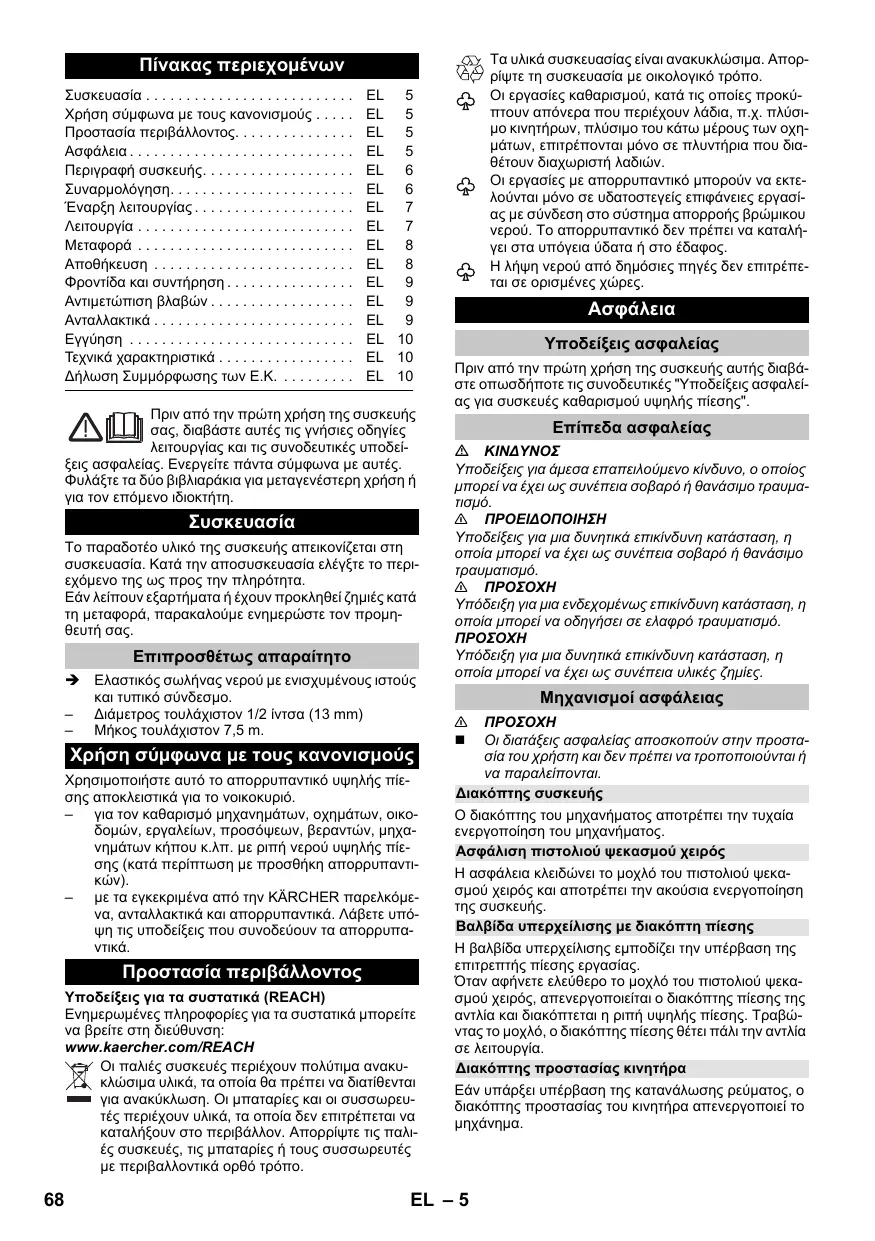

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίψτε τη συσκευασία με οικολογικό τρόπο. Οι εργασίες καθαρισμού, κατά τις οποίες προκύπτουν απόνερα που περιέχουν λάδια, π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των οχημάτων, επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή λαδιών. Οι εργασίες με απορρυπαντικό μπορούν να εκτελούνται μόνο σε υδατοστεγείς επιφάνειες εργασίας με σύνδεση στο σύστημα απορροής βρώμικου νερού. Το απορρυπαντικό δεν πρέπει να καταλήγει στα υπόγεια ύδατα ή στο έδαφος. Η λήψη νερού από δημόσιες πηγές δεν επιτρέπεται σε ορισμένες χώρες. Πίνακας περιεχομένων Συσκευασία . . . . . . . . . . . . . . . . . . . . . . . . . . Χρήση σύμφωνα με τους κανονισμούς . . . . . Προστασία περιβάλλοντος. . . . . . . . . . . . . . . Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . Έναρξη λειτουργίας . . . . . . . . . . . . . . . . . . . . Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . . Μεταφορά . . . . . . . . . . . . . . . . . . . . . . . . . . . Αποθήκευση . . . . . . . . . . . . . . . . . . . . . . . . . Φροντίδα και συντήρηση . . . . . . . . . . . . . . . . Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . Ανταλλακτικά . . . . . . . . . . . . . . . . . . . . . . . . . Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . Δήλωση Συμμόρφωσης των Ε.Κ. . . . . . . . . . EL 5 EL 5 EL 5 EL 5 EL 6 EL 6 EL 7 EL 7 EL 8 EL 8 EL 9 EL 9 EL 9 EL 10 EL 10 EL 10 Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε αυτές τις γνήσιες οδηγίες λειτουργίας και τις συνοδευτικές υποδείξεις ασφαλείας. Ενεργείτε πάντα σύμφωνα με αυτές. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας. Επιπροσθέτως απαραίτητο Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς και τυπικό σύνδεσμο. – Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm) – Μήκος τουλάχιστον 7,5 m. Χρήση σύμφωνα με τους κανονισμούς Χρησιμοποιήστε αυτό το απορρυπαντικό υψηλής πίεσης αποκλειστικά για το νοικοκυριό. – για τον καθαρισμό μηχανημάτων, οχημάτων, οικοδομών, εργαλείων, προσόψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης (κατά περίπτωση με προσθήκη απορρυπαντικών). – με τα εγκεκριμένα από την KÄRCHER παρελκόμενα, ανταλλακτικά και απορρυπαντικά. Λάβετε υπόψη τις υποδείξεις που συνοδεύουν τα απορρυπαντικά. Προστασία περιβάλλοντος Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Οι παλιές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Οι μπαταρίες και οι συσσωρευτές περιέχουν υλικά, τα οποία δεν επιτρέπεται να καταλήξουν στο περιβάλλον. Απορρίψτε τις παλιές συσκευές, τις μπαταρίες ή τους συσσωρευτές με περιβαλλοντικά ορθό τρόπο.

Υποδείξεις ασφαλείας Πριν από την πρώτη χρήση της συσκευής αυτής διαβάστε οπωσδήποτε τις συνοδευτικές "Υποδείξεις ασφαλείας για συσκευές καθαρισμού υψηλής πίεσης". Επίπεδα ασφαλείας Υποδείξεις για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό. Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Μηχανισμοί ασφάλειας

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται. Διακόπτης συσκευής Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Ασφάλιση πιστολιού ψεκασμού χειρός Η ασφάλεια κλειδώνει το μοχλό του πιστολιού ψεκασμού χειρός και αποτρέπει την ακούσια ενεργοποίηση της συσκευής. Βαλβίδα υπερχείλισης με διακόπτη πίεσης Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασίας. Όταν αφήνετε ελεύθερο το μοχλό του πιστολιού ψεκασμού χειρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η ριπή υψηλής πίεσης. Τραβώντας το μοχλό, ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία. Διακόπτης προστασίας κινητήρα Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κινητήρα απενεργοποιεί το

EL – 5 Συναρμολόγηση Σύμβολα στη συσκευή Η συσκευή δεν πρέπει να συνδεθεί απευθείας στο δημόσιο δίκτυο πόσιμου νερού. Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύετε τη συσκευή από τον παγετό. Περιγραφή συσκευής Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία). Εικόνες, βλ. αναδιπλούμενη σελίδα 4 1 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νερού 2 Σύνδεση νερού με ενσωματωμένη σίτα 3 Ελαστικός σωλήνας υψηλής πίεσης 4 Οδηγός εύκαμπτου σωλήνα 5 Θήκη φύλαξης για σωλήνες ρίψης 6 Αποθήκευση / θέση απόθεσης του πιστολιού ψεκασμού χειρός 7 Σύνδεση απορρυπαντικού Plug 'n' Clean 8 Λαβή μεταφοράς 9 Λαβή μεταφοράς, αποσπώμενο 10 Στήριγμα ελαστικού σωλήνα 11 Σύνδεση υψηλής πίεσης 12 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 13 Αγωγός σύνδεσης δικτύου με ρευματολήπτη 14 Θήκη εξαρτημάτων 15 Άγκιστρο στερέωσης διχτιού 16 Δίχτυ για θήκη παρελκομένων 17 Τροχός μεταφοράς 18 Βάση στήριξης με λαβή μεταφοράς 19 Πιστόλι ψεκασμού χειρός Full Control 20 Θήκη μπαταριών 21 Ένδειξη πίεσης LED MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD 22 Μάνταλο θήκης μπαταριών 23 Ασφάλιση πιστολιού ψεκασμού χειρός 24 Πλήκτρο διαχωρισμού του εύκαμπτου σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός 25 Σωλήνας ψεκασμού τούρμπο μπεκ Full Control Για επίμονους ρύπους Βαθμίδα πίεσης: HARD 26 Σωλήνας ψεκασμού Full Control Vario Power Για τις συνηθέστερες εργασίες καθαρισμού Βαθμίδες πίεσης: HARD / MEDIUM / SOFT / MIX Εικόνες, βλ. αναδιπλούμενη σελίδα 3 Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα. Εδώ χρειάζεστε τις συνοδευτικές βίδες και ένα σταυροκατσάβιδο PH 2. Συναρμολόγηση στηρίγματος βάσης Τοποθετήστε το στήριγμα βάσης. Εισάγετε τα συνοδευτικά βύσματα στις οπές ως τον Στερεώστε το στήριγμα βάσης με τις συνοδευτικές

Συναρμολόγηση της θήκης αποθήκευσης των σωλήνων ψεκασμού Αναρτήστε τη θήκη αποθήκευσης των σωλήνων Ασφαλίστε τη θήκη αποθήκευσης σωλήνων ψεκασμού με δύο βίδες. Συναρμολόγηση λαβής μεταφοράς Τοποθετήστε τη λαβή μεταφοράς. Ασφαλίστε τη λαβή μεταφοράς με δύο βίδες. Τοποθέτηση του διχτιού στη θήκη παρελκομένων Αναρτήστε το δίχτυ στα άγκιστρα που φαίνονται στην εικόνα. Σύνδεση ελαστικού σωλήνα υψηλής πίεσης με το πιστολέτο χειρός Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός έως ότου κλειδώσει με το χαρακτηριστικό ήχο. Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά τους οδηγούς σύνδεσης. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης.

• Προαιρετικός εξοπλισμός 27 Φιάλη απορρυπαντικού Plug 'n' Clean με σφραγιζόμενο καπάκι ** δεν συμπεριλαμβάνεται στο παραδοτέο υλικό 28 Ελαστικός σωλήνας προσαγωγής νερού Πρόσθετα εξαρτήματα Με τον προαιρετικό εξοπλισμό διευρύνονται οι δυνατότητες χρήσης της συσκευής σας. Περισσότερες πληροφορίες μπορείτε να ζητήσετε από το κατάστημα διάθεσης των προϊόντων KARCHER. EL – 6

Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια. Εισάγετε τον ρευματολήπτη στην πρίζα. Παροχή νερού Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτηριστικά. Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστάται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059). Παροχή νερού από τον αγωγό νερού Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου

Οι μεταλλικοί σύνδεσμοι ελαστικού σωλήνα με Aquastop μπορεί να προκαλέσουν βλάβη στην αντλία! Χρησιμοποιήστε ένα συνθετικό σύνδεσμο ελαστικού σωλήνα ή έναν ορειχάλκινο σύνδεσμο ελαστικού σωλήνα της KÄRCHER. Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συσκευασία στην σύνδεση νερού του μηχανήματος. Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού. Συνδέστε τον ελαστικό σωλήνα νερού στην παροχή νερού. Ανοίξτε εντελώς τη βάνα νερού. Αναρρόφηση νερού από ανοιχτό δοχείο Το παρόν απορρυπαντικό υψηλής πίεσης ενδείκνυται για χρήση με τον εύκαμπτο σωλήνα αναρρόφησης KÄRCHER με βαλβίδα αντεπιστροφής (ειδικά παρελκόμενα, κωδ. παραγγελίας 2.643-100) για αναρρόφηση επιφανειακών υδάτων, π.χ., από δοχεία όμβριων υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρόφησης, βλ. τεχνικά χαρακτηριστικά). Υπόδειξη: Κατά τη λειτουργία αναρρόφησης δεν χρειάζεται ο συμπλέκτης σύνδεσης νερού. Γεμίστε τον ελαστικό σωλήνα αναρρόφησης με νερό. Βιδώστε τον ελαστικό σωλήνα αναρρόφησης στη σύνδεση νερού της συσκευής και αναρτήστε τον στην πηγή νερού (για παράδειγμα στο δοχείο όμβριων υδάτων). Εξαερώστε της συσκευή πριν από τη λειτουργία ως Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού Η συσκευή τίθεται σε λειτουργία με πίεση του μοχλού του πιστολιού ψεκασμού χειρός. Αφήστε τη συσκευή να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστόλι ψεκασμού χειρός. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χειρός.

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συσκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργοποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης". Λειτουργία με υψηλή πίεση Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 cm από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές. Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινήτων, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος βλάβης. Επιλέξτε τον κατάλληλο σωλήνα ψεκασμού για κάθε εργασία καθαρισμού. Τοποθετήστε το σωλήνα ψεκασμού στο πιστόλι ψεκασμού χειρός και στερεώστε τον περιστρέφοντάς τον κατά 90°. Ενεργοποιήστε το μηχάνημα στο „I/ON“. Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού Η συσκευή τίθεται σε λειτουργία με πίεση του μοχλού του πιστολιού ψεκασμού χειρός. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα. Σωλήνας ψεκασμού Full Control Vario Power Περιστρέψτε το σωλήνα ψεκασμού, έως ότου ανάψει η λυχνία LED της απαιτούμενης βαθμίδας πίεσης στην ένδειξη πίεσης του πιστολιού ψεκασμού

Σύστημα Full Control Η ένδειξη πίεσης στο πιστόλι ψεκασμού χειρός δείχνει κατά τη λειτουργία με το σωλήνα ψεκασμού Full Control την τρέχουσα επιλεγμένη βαθμίδα πίεσης. Υπόδειξη: Η ένδειξη πίεσης κατά τη λειτουργία με TRacer και άλλα παρελκόμενα δεν είναι αξιόπιστη. Βαθμίδα πίεσης Συνίσταται για π.χ. HARD Πέτρινες βεράντες από πλάκες δαπέδου ή μπετόν, άσφαλτο, μεταλλικές επιφάνειες, εργαλεία κήπου (καροτσάκια, φτυάρια κ.λπ.) MEDIUM Επιβατικά οχήματα / μοτοσικλέτες, τούβλινες επιφάνειες, σοβατισμένοι τοίχοι, πλαστικά έπιπλα SOFT Ξύλινες επιφάνειες, ποδήλατα, αμμολιθικές επιφάνειες, έπιπλα ρατάν MIX Λειτουργία με απορρυπαντικό

Η ευαισθησία των υλικών μπορεί να διαφέρει πολύ ανάλογα με την ηλικία και την κατάσταση. Οι συστάσεις που αναφέρονται εδώ δεν είναι δεσμευτικές.

EL – 7 Λειτουργία με απορρυπαντικό Τα περισσότερα απορρυπαντικά της KÄRCHER διατίθενται και σε έτοιμη προς χρήση φιάλη απορρυπαντικού Plug 'n' Clean. Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μόνον υπό χαμηλή πίεση. Σε περίπτωση χρήσης απορρυπαντικού λάβετε υπόψη το φύλλο δεδομένων ασφαλείας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατομικής προστασίας. Αφαιρέστε το κάλυμμα της φιάλης απορρυπαντικού Plug 'n' Clean.

Προαιρετικός εξοπλισμός Πιέστε τη φιάλη απορρυπαντικού με το άνοιγμα προς τα κάτω στη σύνδεση απορρυπαντικού Plug 'n' Clean. Χρησιμοποιήστε το σωλήνα ψεκασμού Vario Power. Περιστρέψτε το σωλήνα ψεκασμού προς την κατεύθυνση "MIX", έως ότου ανάψει η λυχνία LED "ΜΙΧ" στην ένδειξη πίεσης του πιστολιού ψεκασμού χειρός. Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευής. Προτεινόμενη μέθοδος καθαρισμού Ψεκάστε με οικονομία το απορρυπαντικό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει). Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης. Μετά τη λειτουργία με απορρυπαντικό Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το κάλυμμα. Αποθηκεύστε τη φιάλη απορρυπαντικού με το κάλυμμα προς τα πάνω στην υποδοχή. Διακοπή λειτουργίας Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χειρός. Αφήστε το πιστόλι ψεκασμού χειρός με το σωλήνα ψεκασμού στη θέση απόθεσης. Σε περίπτωση μεγάλων διαλειμμάτων από τις εργασίες (πάνω από 5 λεπτά) απενεργοποιήστε επιπλέον το μηχάνημα στη θέση „0/OFF“. Τερματισμός λειτουργίας Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Αποσυνδέστε το ρευματολήπτη από την πρίζα. Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός ή τη συσκευή, μόνον εάν στο σύστημα δεν υπάρχει πίεση. Κλείστε τη βρύση. Πατήστε το μοχλό του πιστολιού ψεκασμού χειρός, για να εξαλείψετε την εναπομείνασα πίεση του συστήματος. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χειρός.

Κατά την αποσύνδεση του ελαστικού σωλήνα προσαγωγής ή υψηλής πίεσης είναι δυνατόν να εξέλθει ζεστό νερό από τις συνδέσεις μετά τη λειτουργία. Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής. Μεταφορά με το χέρι Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή Τραβήξτε προς τα έξω τη λαβή μεταφοράς, ώσπου να κλειδώσει με ένα χαρακτηριστικό ήχο. Τραβήξτε τη συσκευή από τη λαβή μεταφοράς. Μεταφορά σε οχήματα Πριν τη μεταφορά σε οριζόντια θέση: Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το καπάκι. Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Φύλαξη της συσκευής Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια. Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι ψεκασμού χειρός. Πιέστε το πλήκτρο απόσπασης του πιστολιού ψεκασμού χειρός και τραβήξτε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός. Τοποθετήστε το πιστόλι ψεκασμού χειρός στην αντίστοιχη θήκη αποθήκευσης. Τοποθετήστε τους δύο σωλήνες ψεκασμού στην ειδική για το σκοπό αυτόν θήκη αποθήκευσης. – Σωλήνας ψεκασμού με τούρμπο μπεκ: Μπεκ προς – Σωλήνας ψεκασμού Vario Power: Μπεκ προς τα Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στο στήριγμα του ελαστικού σωλήνα. Αποθηκεύστε τον αγωγό σύνδεσης δικτύου στη θήκη παρελκομένων. Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα. Αντιπαγετική προστασία Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν σε περίπτωση παγετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκόμενα και προστατέψτε τα από τον παγετό. Για να αποφύγετε τις βλάβες: Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι ψεκασμού χειρός. EL – 8

Ενεργοποιήστε το μηχάνημα στο „I/ON“. Πατήστε τον μοχλό στο πιστόλι ψεκασμού χειρός, μέχρις ότου δεν εξέρχεται πλέον καθόλου νερό (περ. 1 min). Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χειρός. Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτήματα σε χώρο όπου δεν επικρατεί παγετός. Υπερφόρτωση κινητήρα, ο διακόπτης κυκλώματος κινητήρα ενεργοποιήθηκε. – Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. – Αφήστε τη συσκευή να κρυώσει για μία ώρα. – Ενεργοποιήστε και θέστε σε λειτουργία τη συσκευή. Εάν η βλάβη επανεμφανιστεί αρκετές φορές, καλέστε την υπηρεσία εξυπηρέτησης πελατών προκειμένου να ελέγξει τη συσκευή. Το μηχάνημα δεν ενεργοποιείται, ο κινητήρας βουίζει Φροντίδα και συντήρηση Κίνδυνος ηλεκτροπληξίας. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την

Καθαρισμός του φίλτρου σύνδεσης νερού Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού. Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού. Το φίλτρο δεν πρέπει να υποστεί βλάβη. Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια. Καθαρίστε το φίλτρο με τρεχούμενο νερό. Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού. Αντικατάσταση μπαταριών του πιστολιού ψεκασμού χειρός Οι μπαταρίες έχουν εξαντληθεί, όταν δεν εμφανίζεται πλέον τίποτα στην οθόνη του πιστολιού ψεκασμού χειρός. Απαιτούνται δύο μπαταρίες ή συσσωρευτές μεγέθους

Πιέστε το συρόμενο κλείστρο. Ανοίξτε τη θήκη μπαταριών. Αφαιρέστε τις μπαταρίες. Τοποθετήστε καινούριες μπαταρίες, λαμβάνοντας υπόψη την θέση των πόλων. Κλείστε τη θήκη μπαταριών. Διαθέστε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις ισχύουσες νομικές διατάξεις. Αντιμετώπιση βλαβών Κίνδυνος ηλεκτροπληξίας. Πριν από κάθε εργασία περιποίησης και συντήρησης, απενεργοποιήστε τη συσκευή και βγάλτε το ρευματολήπτη από την πρίζα. Οι εργασίες επισκευής και οι εργασίες σε ηλεκτρικά δομικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών. Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντιμετωπίσετε μόνες/οι σας απλές βλάβες. Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Μείωση της τάσης λόγω αδύναμης παροχής ρεύματος δικτύου ή χρήσης ενός καλωδίου προέκτασης. Κατά την ενεργοποίηση, τραβήξτε πρώτα το μοχλό του πιστολιού ψεκασμού χειρός και στη συνέχεια ρυθμίστε το διακόπτη της συσκευής στη θέση "I/ ON". Η συσκευή δεν αναπτύσσει πίεση Ελέγξτε τη ρύθμιση του σωλήνα ρίψης. Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμενου νερού. Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό. Εξαέρωση της συσκευής πριν από τη λειτουργία. Ενεργοποιήστε τη συσκευή χωρίς να έχετε συνδέσει το σωλήνα ψεκασμού και αφήστε την να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστολέτο χειρός. Απενεργοποιήστε τη συσκευή και συνδέστε και πάλι το σωλήνα ψεκασμού. Έντονες διακυμάνσεις πίεσης Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέστε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευρά με νερό. Ελέγξτε την ποσότητα προσαγωγής νερού. Το μηχάνημα δεν είναι στεγανό Μια διαρροή σταγονιδίων στη συσκευή θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση σοβαρής διαρροής, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών. Το απορρυπαντικό δεν αναρροφάται Χρησιμοποιήστε το σωλήνα ψεκασμού Vario Power. Περιστρέψτε το σωλήνα ρίψης στη θέση "Mix". Ελέγξετε εάν η φιάλη απορρυπαντικού Plug 'n' Clean είναι τοποθετημένη στη σύνδεση απορρυπαντικού με το άνοιγμα προς τα κάτω. Δεν υπάρχει ένδειξη πίεσης στο πιστόλι ψεκασμού χειρός Ελέγξτε / αντικαταστήστε τις μπαταρίες Η συσκευή δεν λειτουργεί Ανταλλακτικά Η συσκευή τίθεται σε λειτουργία με πίεση του μοχλού του πιστολιού ψεκασμού χειρός. Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος. Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά KARCHER. Επισκόπηση ανταλλακτικών θα βρείτε στο τέλος των παρόντων οδηγιών χειρισμού. EL – 9

Δήλωση Συμμόρφωσης των Ε.Κ. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.com/dealersearch Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας. Τεχνικά χαρακτηριστικά Ηλεκτρολογική σύνδεση

230 V 1~50 Hz Ισχύς σύνδεσης Βαθμός προστασίας 1,8 kW IP X5 Κατηγορία προστασίας Ασφάλεια δικτύου (βραδείας τήξης)

10 A Υδραυλική σύνδεση Πίεση προσαγωγής (μέγ.) 1,2 MPa Θερμοκρασία προσαγωγής (μέγ.) 40 °C Ποσότητα προσαγωγής (ελάχ.) Μέγ. ύψος αναρρόφησης 9 l/min 0,5 m Στοιχεία ισχύος Πίεση λειτουργίας 11 MPa Μέγ. επιτρεπόμενη πίεση 13 MPa Παροχή, νερό 6,3 l/min Παρεχόμενη ποσότητα, μέγιστη 7,0 l/min Παροχή, απορρυπαντικό 0,3 l/min Δύναμη αντεπιστροφής πιστολιού ψεκασμού χειρός 13 N Διαστάσεις και βάρη

584 mm Βάρος, έτοιμο για λειτουργία με εξαρτήματα 12,8 kg

Σύστημα καθαρισμού υψηλής πίεσης 1.324-xxx Σχετικές οδηγίες των Ε.Κ. 2000/14/EΚ 2004/108/EΚ 2006/42/EK (+2009/127/EK) 2011/65/EE Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Εφαρμοσθείσα διαδικασία συμμόρφωσης 2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A)

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. CEO Head of Approbation Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2015/10/01 Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K 3,2 m/s2 0,8 m/s2 Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA Αβεβαιότητα KpA 75 dB(A) 3 dB(A) Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA + Αβεβαιότητα KWA 90 dB(A) Με την επιφύλαξη τεχνικών αλλαγών. EL – 10
