ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FLEXSCAN S1501 EIZO

Εγχειρίδιο εγκατάστασης

Σημαντικό: Διαβάστε προσεκτικά αυτό το εγχειρίδιο εγκατάστασης και το εγχειρίδιο χρήσης που είναι αποθηκευμένο στο CD-ROM για να εξοικειωθείτε με την ασφαλή και αποτελεσματική χρήση της μονάδας. Διατηρήστε αυτό το εγχειρίδιο για μελλοντική χρήση.

* Προτεινόμενη ανάλυση (Επιλέξτε αυτή την ανάλυση)

Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα ασφαλείας. Καταδεικνύουν σημαντικές πληροφορίες. Διαβάστε τις με προσοχή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗΑν δεν συμμορφωθείτε με τις πληροφορίες μιας ΠΡΟΕΙΔΟΠΟΙΗΣΗ μπορεί να προκληθεί σοβαρός τραυματισμός ή κίνδυνος για τη ζωή.		ΠΡΟΣΟΧΗΑν δεν συμμορφωθείτε με τις πληροφορίες κάτω από τον τίτλο ΠΡΟΣΟΧΗ, μπορεί να προκληθούν μικροτραυματισμοί ή/και ζημιές στην ιδιοκτησία σας ή στο προϊόν.
	Δηλώνει μια ενέργεια που απαγορεύεται.		Δηλώνει μια υποχρεωτική ενέργεια στην οποία πρέπει να προβείτε.

ΠΡΟΦΥΛΑΞΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν από τη μονάδα αρχίζει να βγαίνει καπνός, ήαν η μονάδα μυρίζει σαν να καίγεται ή κάνει παράξενους θορύβους, αποσυνδέστε αμέσως όλες τις συνδέσεις τροφοδοσίας και επικοινωνήστε με τον αντιπρόσωπο για βοήθεια.Αν επιχειρήσετε να χρησιμοποιήσετε μια μονάδα που δυσλειτουργεί, μπορεί να προκληθεί πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό.

Χρησιμοποιήστε το καλώδιο τροφοδοσίας που περιλαμβάνεται στη συσκευασία και συνδέστε τη μονάδα με την τυποποιημένη πρίζα ρεύματος της χώρας σας.Βεβαιωθείτε ότι χρησιμοποιείτε την ονομαστική τάση του καλωδίου τροφοδοσίας. Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.Παροχή ρεύματος: 100-120/200-240 Vac 50/60Hz

Κρατήστε μικρά αντικείμενα ή υγρά μακριά από τη μονάδα.Μικρά αντικείμενα που μπορεί να πέσουν κατά λάθος μέσα στις σχισμές αερισμού και να μπουν στο περίβλημα ή υγρά που θα χυθούν σε αυτό μπορεί να έχουν ως αποτέλεσμα πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό. Αν κάποιο αντικείμενο ή υγρό πέσει ή χυθεί μέσα στο περίβλημα, αποσυνδέστε αμέσως τη μονάδα από το ρεύμα. Αναθέστε τον έλεγχο της μονάδας σε εξειδικευμένο τεχνικό συντήρησης πριν να τη χρησιμοποιήσετε ξανά.

Τοποθετήστε τη μονάδα σε κατάλληλο χώρο.Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό.Μην την τοποθετείτε σε εξωτερικό χώρο.Μην την τοποθετείτε σε μεταφορικό μέσο (πλοίο, αεροσκάφος, τρένο, αυτοκίνητο κ.λ.π.) .Μην την τοποθετείτε σε περιβάλλον με σκόνη ή υγρασία.Μην την τοποθετείτε σε χώρο όπου κατευθύνεται απευθείας ατμός προς την οθόνη.Μην την τοποθετείτε κοντά σε συσκευές παραγωγής θερμότητας ή υγραντήρα.

Ο εξοπλισμός πρέπει να συνδέεται με γειωμένη πρίζα.

Στην αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

ΠΡΟΣΟΧΗ

Μην φράζετε τις σχισμές αερισμού του περιβλήματος.

• Μην τοποθετείτε αντικείμενα πάνω στις σχισμές αερισμού.
• Μην εγκαθιστάτε τη μονάδα σε κλειστό χώρο.
• Μην χρησιμοποιείτε τη μονάδα όταν είναι πεσμένη ή αναποδογυρισμένη.
  Το φράξιμο των σχισμών αερισμού εμποδίζει τη σωστή ροή του αέρα και ενδέχεται να προκαλέσει πυρκαγιά, ηλεκτροπληξία ή ζημιά στον εξοπλισμό.

Να χρησιμοποιείτε πρίζα με εύκολη πρόσβαση.

Με αυτόν τον τρόπο διασφαλίζεται η δυνατότητα άμεσης αποσύνδεσης της μονάδας σε περίπτωση προβλήματος.

Σχετικά με το εγχειρίδιο Εγκατάστασης και το Εγχειρίδιο χρήσης

	Εγχειρίδιο εγκατάστασης(Το παρόν Εγχειρίδιο)	Περιγράφει βασικές πληροφορίες, από τη σύνδεση της οθόνης μευπολογιστή έως τη χρήση της οθόνης.
	Εγχειρίδιο χρήστη(Αρχείο PDF στο CD-ROM*)	Περιέχει πληροφορίες για την εφαρμογή, όπως είναι οι ρυθμίσεις της οθόνης, οι προσαρμογές και οι προδιαγραφές.

* Απαιτείται η εγκατάσταση του Adobe Reader.

Παρέχονται αρχεία PDF μόνο στην αγγλική, τη γερμανική, τη γαλλική και την κινέζικη γλώσσα.

- Οι προδιαγραφές των προϊόντων μπορεί να ποικίλλουν ανάλογα με τις περιοχές πώλησης. Βεβαιωθείτε ότι το παρόν εγχειρίδιο είναι στη γλώσσα που αντιστοιχεί στην περιοχή αγοράς.

Περιεχόμενα συσκευασίας

Ελέγξτε αν υπάρχουν όλα τα παρακάτω αντικείμενα περιλαμβάνονται στη συσκευασία. Αν κάποιο από τα αντικείμενα λείπει ή παρουσιάζει φθορά, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

ΣΗΜΕΙΩΣΗ

- Διατηρήστε το κουτί της συσκευασίας για μελλοντική μετακίνηση ή μεταφορά της οθόνης.

□ Οθόνη
□ Καλώδιο ρεύματος

□ Καλώδιο ψηφιακού σήματος: FD-C39

□ Καλώδιο αναλογικού σήματος: MD-C87

□ Καλώδιο μίνι υποδοχής για στερεοφωνικό

□ EIZO LCD Utility Disk (CD-ROM)

• Εγχειρίδιο χρήστη
  □ Εγχειρίδιο εγκατάστασης (το παρόν εγχειρίδιο)
  □ Περιορισμένη εγγύηση
  □ Πληροφορίες ανακύκλωσης
  □ Βίδες στερέωσης (Μ4 x 12, 4 τεμάχια)

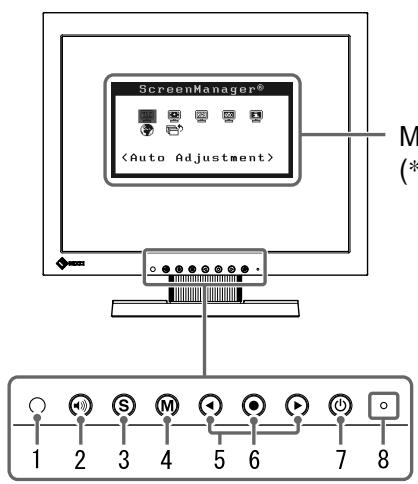

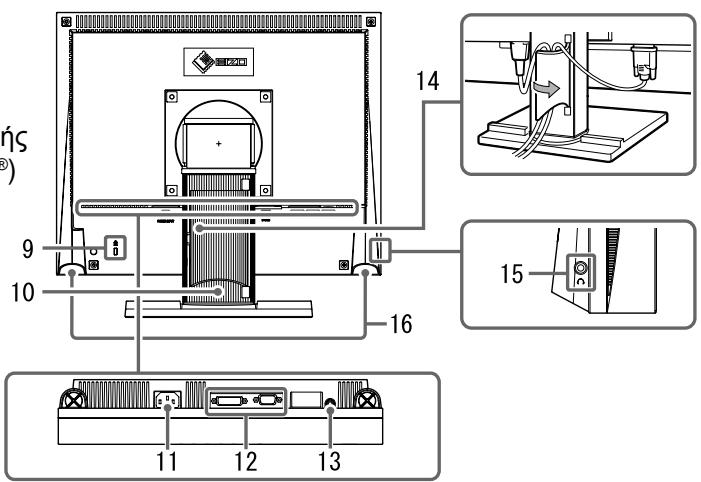

Χειριστήρια και λειτουργίες

Μενού προσαρμογής (*ScreenManager®)

9 10 14 15 16 11 12 13

1	Αισθητήρας	Ο αισθητήρας ανιχνεύει τη φωτεινότητα του περιβάλλοντος. Λειτουργία BrightRegulator (σελίδα 5)
2	Κουμπιά ελέγχου έντασης	Εμφανίζει το μενού ρύθμισης έντασης του ήχου (σελίδα 4).
3	Κουμπί επιλογής σήματος εισόδου	Αλλάζει τα σήματα εισόδου σε περίπτωση σύνδεσης δύο υπολογιστών με την οθόνη.
4	Κουμπί λειτουργίας	Εμφανίζει τη λειτουργία FineContrast (σελίδα 4).
5	Κουμπιά ελέγχου (Αριστερά, Δεξιά)	Εμφανίζει το παράθυρο ρύθμισης φωτεινότητας (σελίδα 5).Επιλέγει ένα αντικείμενο ρύθμισης ή αυξάνει/μειώνει τις προσαρμοσμένες τιμές για σύνθετες ρυθμίσεις με χρήση του μενού ρυθμίσεων (σελίδα 5).
6	Κουμπί Enter	Προβάλει το μενού ρυθμίσεων, καθορίζει τα αντικείμενα στην οθόνη του μενού και αποθηκεύει τις προσαρμοσμένες τιμές.
7	Κουμπί τροφοδοσίας	Ανάβει και σβήνει τη μονάδα.
8	Ενδεικτικό τροφοδοσίας	Δηλώνει την κατάσταση λειτουργίας της οθόνης.Μπλε: Σε λειτουργία Πορτοκαλί: Εξοικονόμηση ενέργειας Σβηστό: Εκτός λειτουργίας
9	Σχισμή κλειδώματος ασφαλείας	Υποστηρίζει το σύστημα ασφαλείας Kensington’s MicroSaver.
10	Βάση	Χρησιμοποιείται για τη ρύθμιση του ύψους και της γωνίας κλίσης της οθόνης.
11	Υποδοχή τροφοδοσίας	Συνδέει την υποδοχή τροφοδοσίας.
12	Υποδοχές σήματος εισόδου	Αριστερά: Υποδοχή DVI-D/Δεξιά: Υποδοχή D-Sub mini 15 ακίδων.
13	Μίνι υποδοχή για στερεοφωνικό	Συνδέει το καλώδιο μίνι υποδοχής για στερεοφωνικό.
14	Θήκη καλωδίου	Καλύπτει τα καλώδια της οθόνης.
15	Υποδοχή ακουστικού	Συνδέει τα ακουστικά.
16	Ηχείο	Παράγει τον ήχο.

*Η ονομασία ScreenManager® είναι ένα όνομα του EIZO για το μενού ρυθμίσεων. (Για πληροφορίες σχετικά με τη χρήση του ScreenManager, ανατρέξτε στο Εγχειρίδιο Χρήστη στο CD-ROM.)

Σύνδεση καλωδίων

Προσοχή

- Κατά την αντικατάσταση της ήδη υπάρχουσας οθόνης με μια οθόνη S1501, βεβαιωθείτε ότι έχετε αλλάξει τις ρυθμίσεις του υπολογιστή για την ανάλυση και την κατακόρυφη συχνότητα σε αυτές που είναι διαθέσιμες για την οθόνη S1501 στον πίνακα ανάλυσης (στο οπισθόφυλλο) πριν να συνδέσετε τον υπολογιστή.

ΣΗΜΕΙΩΣΗ

- Κατά τη σύνδεση δύο υπολογιστών στην οθόνη, ανατρέξτε στο εγχειρίδιο χρήσης στο CD-ROM.

1 Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής δεν είναι σε λειτουργία.

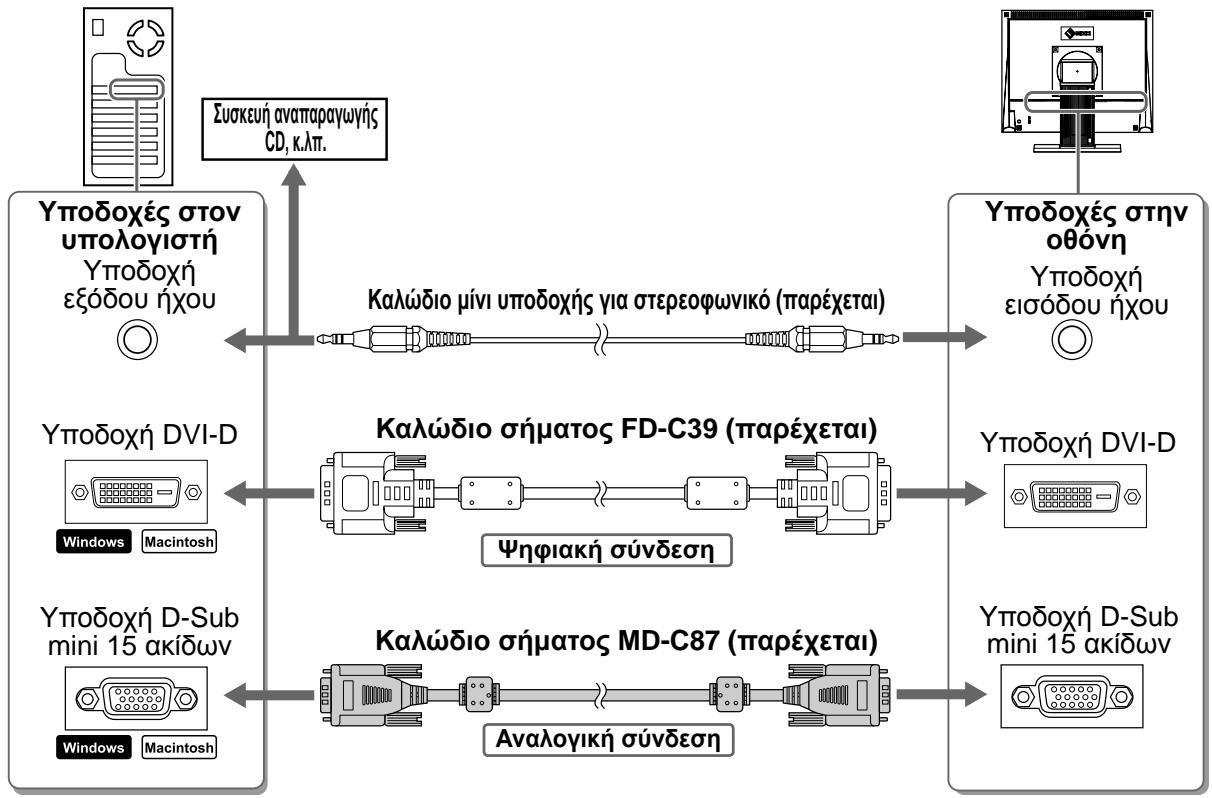

2 Συνδέστε την οθόνη στον υπολογιστή με ένα καλώδιο σήματος που ταιριάζει με τις υποδοχές.

Αφού συνδέσετε τις υποδοχές των καλωδίων, σφίξτε τις βίδες των υποδοχών για να ασφαλίσετε την ένωση.

3 Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στην οθόνη.

Ρύθμιση του ύψους και της γωνίας κλίσης

Ρυθμίστε το ύψος της οθόνης, την κλίση και την οριζόντια περιστροφή της στην καταλληλότερη θέση εργασίας.

1 Πατήστε το ⏻ για να ανοίξετε την οθόνη.

Το ενδεικτικό τροφοδοσίας της οθόνης είναι μπλε.

2 Ανάψτε τον υπολογιστή.

Εμφανίζεται η εικόνα της οθόνης.

Όταν ανάβετε την οθόνη και τον υπολογιστή για πρώτη φορά με το αναλογικό σήμα, θα ενεργοποιηθεί η λειτουργία αυτόματης ρύθμισης για να ρυθμίσει αυτόματα τον οριζόντιο και κατακόρυφο συγχρονισμό καθώς και τη θέση της οθόνης.

Προσοχή

- Κλείστε την οθόνη και τον υπολογιστή μετά τη χρήση. Η αφαίρεση του καλωδίου τροφοδοσίας διακόπτει την παροχή ρεύματος στην οθόνη.

Ρύθμιση έντασης ήχου του ηχείου

1 Πατήστε το 📞.

Θα εμφανιστεί η οθόνη ρύθμισης της έντασης ήχου του ηχείου.

2 Ρυθμίστε την ένταση ήχου του ηχείου με το ◀ ή το ▶.

Οθόνη ρύθμισης έντασης ήχου του ηχείου

11

Επιλογή λειτουργίας οθόνης

Η λειτουργία FineContrast (αντίθεση ακριβείας) σας επιτρέπει να διαλέγετε με ευκολία την καλύτερη λειτουργία οθόνης σύμφωνα με την εφαρμογή της οθόνης.

Για λεπτομέρειες σχετικά με τη λειτουργία FineContrast, ανατρέξτε στο εγχειρίδιο χρήσης στο CD-ROM.

Λειτουργία FineContrast

Custom(Προσαρμοσμένη)	Για ρύθμιση σύμφωνα με τις προτιμήσεις σας.
sRGB	Κατάλληλη για ταίριασμα χρωμάτων με περιφερειακά με υποστήριξη sRGB.
Text (Κείμενο)	Κατάλληλη για εμφάνιση κειμένου σε λογισμικό επεξεργασίας κειμένου ή λογιστικών φύλλων.

1 Πατήστε το Ⓜ.

Εμφανίζεται η λειτουργία FineContrast.

2 Πατήστε Ⓜ ξανά ενώ το μενού FineContrast εμφανίζεται στην οθόνη.

Κάθε φορά που πατάτε το κουμπί, αλλάζει ο τρόπος λειτουργίας στην οθόνη. (Ανατρέξτε στον πίνακα της λειτουργίας FineContrast.)

3 Πατήστε το ● για να επιλέξετε τη λειτουργία που θέλετε.

Η επιλεγμένη λειτουργία έχει ρυθμιστεί.

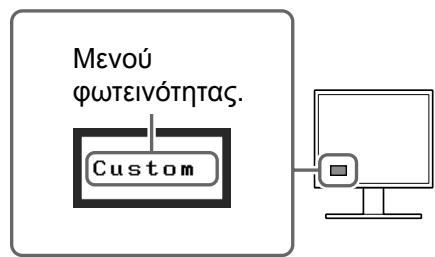

Όνομα λειτουργίας FineContrast

Μενού φωτεινότητας. Custom

Ρύθμιση φωτεινότητας

1 Πατήστε το ◀ ή το ▶.

Εμφανίζεται το παράθυρο ρύθμισης φωτεινότητας.

2 Ρυθμίστε τη φωτεινότητα με το ◀ ή το ▶.

Πατήστε το ▶ για να αυξήσετε τη φωτεινότητα της οθόνης ή το ◀ για να τη μειώσετε.

Παράθυρο ρύθμισης φωτεινότητας

100%

ΣΗΜΕΙΩΣΗ

- Ο αισθητήρας στο μπροστινό μέρος της οθόνης εντοπίζει τη φωτεινότητα του περιβάλλοντος και ρυθμίζει αυτόματα τη φωτεινότητα της οθόνης με τη λειτουργία BrightRegulator. Για λεπτομέρειες, ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM.

Εκτέλεση ρυθμίσεων για προχωρημένους/Ρύθμιση

Οι σύνθετες ρυθμίσεις για την οθόνη ή το χρώμα και άλλες επιλογές είναι διαθέσιμες από το Μενού ρυθμίσεων. Για λεπτομέρειες σχετικά με κάθε λειτουργία προσαρμογής, ανατρέξτε στο εγχειρίδιο χρήσης στο CD-ROM.

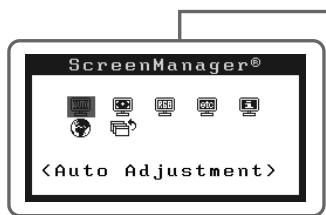

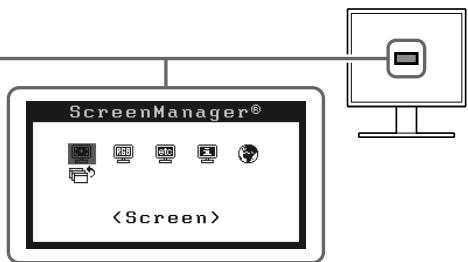

Μενού προσαρμογης

Με αναλογικό σήμα εισόδου

Με ψηφιακό σήμα εισόδου

Οι βασικές προσαρμογές και ρυθμίσεις έχουν ολοκληρωθεί. Για ρυθμίσεις/προσαρμογές για προχωρημένους, ανατρέξτε στο εγχειρίδιο χρήσης στο CD-ROM.

Πρόβλημα "Καθόλου εικόνα"

Αν δεν εμφανίζεται εικόνα στην οθόνη ακόμη και μετά την εφαρμογή των προτεινόμενων λύσεων, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

1. Ελέγξτε το ενδεικτικό τροφοδοσίας.

Σύμπτωμα	Κατάσταση	Πιθανή αιτία και λύση
Δεν υπάρχει εικόνα	Το ενδεικτικό τροφοδοσίας δεν ανάβει.	Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο σωστά.
		Πατήστε το ⏻.
	Το ενδεικτικό τροφοδοσίας είναι μπλε.	Ελέγξτε τη ρύθμιση <Gain> (Ενίσχυση)*.
	Το ενδεικτικό τροφοδοσίας είναι πορτοκαλί.	Αλλάξτε το σήμα εισόδου πατώντας το Ⓔ.
		Πατήστε ένα πλήκτρο του πληκτρολογίου ή κάντε κλικ με το ποντίκι.
		Ανάψτε τον υπολογιστή.

* Για λεπτομέρειες σχετικά με τη ρύθμιση της ενίσχυσης, ανατρέξτε στο Εγχειρίδιο χρήστη στο CD-ROM.

2. Δείτε το μήνυμα σφάλματος στην οθόνη.

Τα μηνύματα αυτά εμφανίζονται στην οθόνη όταν το μήνυμα εισόδου είναι εσφαλμένο ακόμα και αν η οθόνη λειτουργεί.

Σύμπτωμα	Κατάσταση	Πιθανή αιτία και λύση
	Δεν γίνεται λήψη του σήματος εισόδου.	Ελέγξτε ότι ο υπολογιστής είναι αναμμένος.
		Ελέγξτε ότι το καλώδιο σήματος είναι συνδεδεμένο σωστά στον υπολογιστή.
		Αλλάξτε το σήμα εισόδου πατώντας το (S).
	Η συχνότητα του σήματος είναι εκτός των προδιαγραφών. Η εσφαλμένη συχνότητα σήματος εμφανίζεται με κόκκινο χρώμα.	Αλλάξτε τη λειτουργία σε μια κατάλληλη χρησιμοποιώντας το βοηθητικό πρόγραμμα της κάρτας γραφικών. Για λεπτομέρειες ανατρέξτε στο εγχειρίδιο της κάρτας γραφικών.

FlexScan® S1501
