MANUALE UTENTE FLEXSCAN S1501 EIZO

Manuale di installazione

Importante: si consiglia di leggere con attenzione il presente Manuale di installazione e il Manuale dell'utente (sul CD-ROM in dotazione) per acquisire le informazioni necessarie per un utilizzo sicuro ed efficace. Conservare il manuale per consultazioni future.

Installationshandboken

* Risoluzione consigliata (impostare questo valore di risoluzione)

SIMBOLI DI SICUREZZA

Il manuale utilizza i simboli di sicurezza riportati sotto per segnalare informazioni di primaria importanza. Leggere le informazioni con attenzione.

	AVVERTENZALa mancata osservanza delle informazioni contrassegnate da un simbolo di AVVERTENZA può dar luogo a gravi lesioni personali anche mortali.		ATTENZIONELa mancata osservanza delle informazioni contrassegnate da un simbolo di ATTENZIONE può dar luogo a lesioni personali di entità moderata o danni a cose o al prodotto stesso.
	Indica un’azione vietata.		Indica un’azione obbligatoria che è necessario eseguire.

PRECAUZIONI

AVVERTENZA

Se l'unità dovesse emettere fumo, rumori insoliti oppure si percepisca odore di bruciato, scollegare immediatamente tutti i cavi di alimentazione e rivolgersi al rivenditore.

L'utilizzo di unità con problemi di funzionamento può causare incendi, folgorazione o danni alle apparecchiature.

Utilizzare il cavo di alimentazione in dotazione e collegarlo alla presa a muro.

Assicurarsi che la tensione di alimentazione si compresa nei limiti nominali indicati sul cavo stesso. In caso contrario potrebbero verificarsi incendi o folgorazione. Alimentazione: 100-120/200-240 V CA 50/60Hz

Mantenere liquidi e oggetti di piccole dimensioni lontano dall'unità.

I piccoli oggetti o i liquidi caduti accidentalmente nell'unità attraverso le aperture di ventilazione, possono causare incendi, folgorazione o danni all'unità stessa. Nel caso in cui un oggetto o dei liquidi dovessero penetrare nell'unità, scollegare immediatamente l'unità. Richiedere il controllo dell'unità da parte di un tecnico dell'assistenza prima di utilizzarla nuovamente.

Collocare l'unità in un luogo appropriato.

In caso contrario potrebbero verificarsi incendi o folgorazione o danni all'unità stessa.

• Non installare all'aperto.
• Non installare in mezzi di trasporto (imbarcazioni, aeromobili, treni, autoveicoli, ecc.).
• Non posizionare in ambienti polverosi o umidi.
• Non installare in luoghi in cui i vapori siano emessi direttamente in direzione dello schermo.
• Non posizionare vicino a fonti di calore o in prossimità di dispositivi di umidificazione.

L'apparecchio deve essere collegato a una presa munita di collegamento a terra.

In caso contrario potrebbero verificarsi incendi o folgorazione.

ATTENZIONE

Non ostruire le aperture di ventilazione dell'unità.

• Non inserire oggetti nelle aperture di ventilazione.
• Non installare l’unità in un luogo ristretto e chiuso.
• Non utilizzare l'unità in posizione orizzontale o capovolta.

L'ostruzione delle aperture di ventilazione impedisce il flusso corretto dell'aria e può causare incendi, folgorazioni o danni alle apparecchiature.

Utilizzare una presa di corrente facilmente accessibile.

Ciò consente di scollegare rapidamente il cavo di alimentazione in caso di problemi.

Informazioni sul manuale di installazione e sul manuale dell'utente

	Manuale di installazione(il presente manuale)	Fornisce le informazioni di base dal collegamento del monitor al computer all’utilizzo del monitor stesso.
	Manuale dell’utente(file PDF, sul CD-ROM in dotazione*)	Fornisce informazioni quali la regolazione dello schermo, le impostazioni e le specifiche tecniche.

Contenuto della confezione

Verificare che tutti i seguenti componenti siano inclusi nella confezione. Se i componenti elencati di seguito risultassero mancanti o danneggiati, contattare il rivenditore locale.

NOTA

- Conservare la confezione e tutti i relativi componenti per eventuali spostamenti del monitor.

□ Monitor
□ Cavo di alimentazione

□ Cavo segnale digitale: FD-C39

□ Cavo segnale analogico: MD-C87

□ Cavo con minipresa stereo
□ EIZO LCD Utility Disk (CD-ROM)
- Manuale dell'utente
□ Manuale di installazione (il presente manuale)
□ Garanzia limitata
□ Informazioni sul riciclaggio
□ Viti di montaggio (M4 x 12, 4 pezzi)

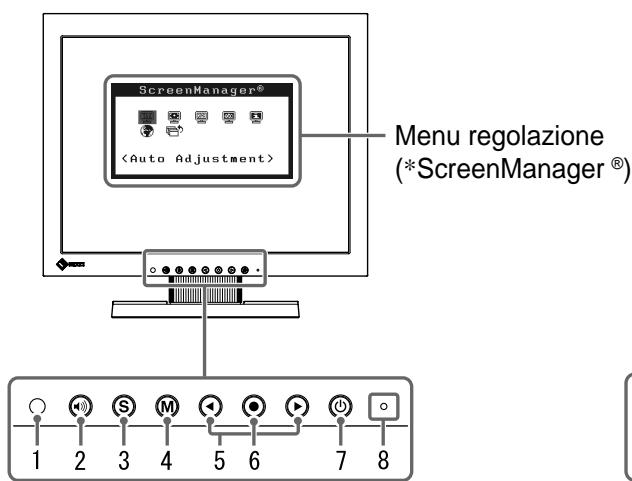

Comandi e funzioni

1	Sensore	Il sensore rileva la luminosità dell'ambiente. Funzione di regolazione della luminosità (pagina 5)
2	Tasti di controllo del volume	Consente di visualizzare il menu di regolazione del volume (pagina 4).
3	Tasto di selezione del segnale di ingresso	Consente di selezionare il segnale di ingresso se al monitor sono collegati due PC.
4	Tasto modalità	Consente di visualizzare la modalità FineContrast (pagina 4).
5	Tasti direzionali (sinistra, destra)	Consente di visualizzare la schermata di regolazione della luminosità (pagina 5).Consente di scegliere un valore di regolazione oppure aumenta/diminuisce i valori impostati per regolazioni avanzate mediante il menu di regolazione (pagina 5).
6	Tasto di conferma	Visualizza il menu di regolazione, consente di scegliere un valore dalla schermata di menu e salva i valori impostati.
7	Pulsante di accensione/spegnimento	Accende o spegne l'unità.
8	Indicatore di alimentazione	Indica lo stato di funzionamento del monitor.Blu: acceso Arancione: risparmio energetico Spento: alimentazione principale spenta
9	Fissaggio lucchetto di sicurezza	Questo tipo di blocco è compatibile con il sistema di sicurezza Kensinton MicroSaver.
10	Supporto	Consente di regolare l'altezza e l'angolo dello schermo.
11	Connettore di alimentazione	Consente di collegare il connettore di alimentazione.
12	Connettori segnale di ingresso	Sinistra: Connettore DVI-D/Destra: Connettore D-Sub mini 15 pin
13	Minipresa stereo	Consente di collegare il cavo con minipresa stereo.
14	Fermacavi	Consente di coprire i cavi del monitor.
15	Presa cuffie	Consente di collegare le cuffie.
16	Diffusore	Trasmette la sorgente audio.

*ScreenManager ^® è un marchio di EIZO per il menu regolazione. (Per informazioni sull'uso di ScreenManager, fare riferimento al manuale dell'utente su CD-ROM.)

Collegamento dei cavi

Nota

- Durante la sostituzione del monitor attuale con un monitor S1501, assicurarsi di selezionare le impostazioni del computer per la risoluzione e la frequenza verticale disponibili per il monitor S1501 facendo riferimento alla tabella delle risoluzioni (retro copertina) prima di collegare il PC.

NOTA

- Per collegare due PC al monitor, fare riferimento al Manuale utente su CD-ROM.

1 Verificare che il monitor e il PC siano scollegati dall'alimentazione elettrica.

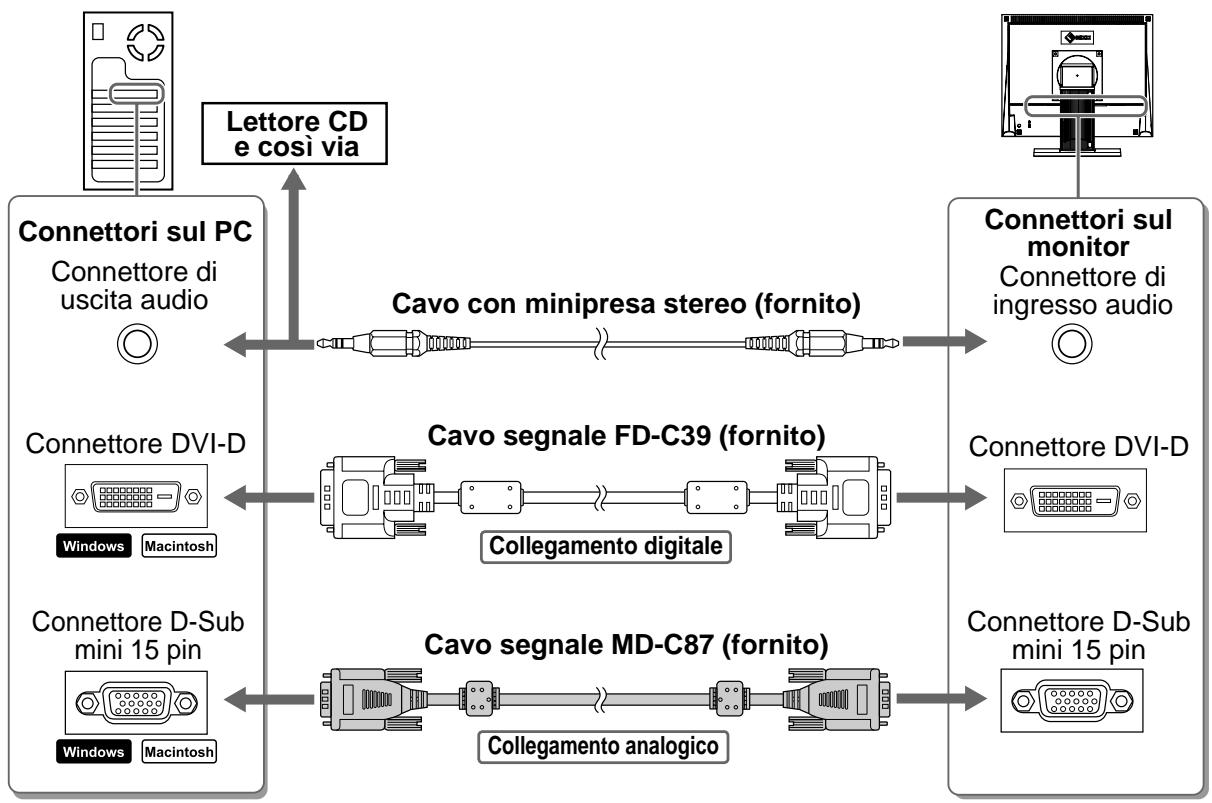

2 Collegare il monitor al computer con il cavo segnale appropriato per i connettori utilizzati.

Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori affinché combacino perfettamente.

3 Collegare il cavo di alimentazione in una presa di corrente e il connettore di alimentazione sul monitor.

Regolazione dell'altezza e dell'angolo dello schermo

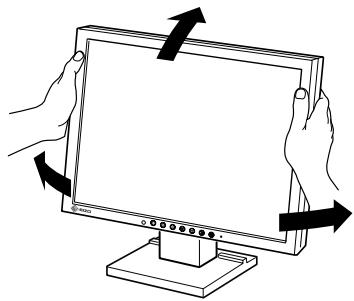

È possibile regolare l'altezza, l'inclinazione e la rotazione dello schermo fino a ottenere la posizione di lavoro ottimale.

Visualizzazione dello schermo

1 Premere ⏻ per accendere il monitor.

L'indicatore di alimentazione del monitor si illumina in blu.

2 Accendere il PC.

Viene visualizzata l'immagine dello schermo.

Quando il monitor e il PC vengono accesi per la prima volta con il segnale analogico, la funzione di regolazione automatica viene attivata per regolare i valori di clock, di fase e la posizione del display in modo automatico.

Nota

- Al termine dell'uso spegnere sempre PC e monitor. Scollegando il cavo di alimentazione viene interrotto il flusso di corrente al monitor.

Regolazione del volume del diffusore

1 Premere 📷.

Viene visualizzata la schermata di regolazione del volume del diffusore.

2 Regolare il volume del diffusore con ◀ o ▶.

Schermata di regolazione del volume del diffusore

11

Selezione della modalità schermo

La funzione FineContrast consente di selezionare in modo semplice e intuitivo la miglior modalità di visualizzazione in base all'applicazione del monitor.

Fare riferimento al manuale dell'utente su CD-ROM per maggiori informazioni sulla funzione FineContrast.

Modalità FineContrast

Custom (Personalizzato)	Per la regolazione delle impostazioni secondo le proprie preferenze personali.
sRGB	Ottimizzato per la corrispondenza colore con periferiche che supportano sRGB.
Text (Testo)	Ottimizzato per la visualizzazione di testo in programmi di elaborazione testo o fogli di calcolo.

1 Premere Ⓜ.

Viene visualizzata la modalità FineContrast.

2 Premere di nuovo Ⓜ mentre è visualizzata la modalità FineContrast.

A ogni pressione del tasto cambia la modalità sullo schermo (fare riferimento alla tabella Modalità FineContrast).

3 Premere Ⓞ per selezionare il modo desiderato.

La modalità selezionata è impostata.

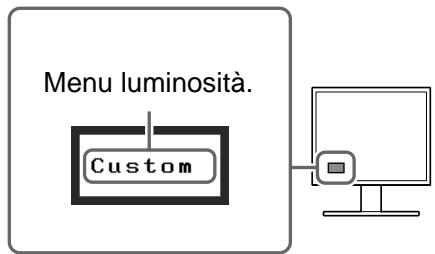

Nome modalità FineContrast

Menu luminosità. Custom

Regolazione della luminosità

1 Premere ◀ o ▶.

Viene visualizzata la finestra di regolazione della luminosità.

2 Regolare la luminosità con ◀ o ▶.

Premere ▶ per aumentare la luminosità dello schermo, oppure ◀ per diminuirla.

Finestra di regolazione della luminosità

100%

NOTA

- Il sensore presente nella parte anteriore del monitor rileva la luminosità dell'ambiente al fine di regolare la luminosità dello schermo semplicemente e in modo automatico mediante la funzione BrightRegulator. Per ulteriori informazioni, fare riferimento al Manuale dell'utente su CD-ROM.

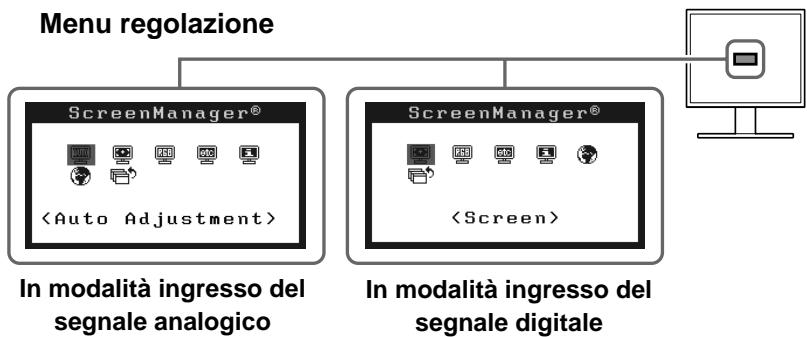

Esecuzione delle impostazioni/regolazioni avanzate

Il menu di regolazione dispone di regolazioni avanzate per lo schermo, il colore e impostazioni varie.

Fare riferimento al manuale dell'utente su CD-ROM per maggiori informazioni su ciascuna funzione di regolazione.

Le impostazioni e le regolazioni di base sono state completate. Fare riferimento al manuale dell'utente su CD-ROM per maggiori informazioni sulle regolazioni/impostazioni avanzate.

Problema Nessuna immagine

Se sul monitor non viene visualizzata alcuna immagine anche dopo aver applicato le soluzioni consigliate, contattare il rivenditore locale.

1. Verificare l'indicatore di alimentazione.

Sintomo	Stato	Possibile causa e rimedio
Nessuna immagine	L'indicatore di alimentazione non si accende.	Verificare che il cavo di alimentazione sia collegato correttamente.
		Premere ⏻.
	Stato indicatore blu.	Controllare l'impostazione*.
	Indicatore di alimentazione arancione.	Provare a commutare il segnale di ingresso premendo S.
		Premere un tasto della tastiera o fare clic con il mouse.
		Accendere il PC.

* Per ulteriori informazioni sulla regolazione del guadagno, consultare il manuale dell'utente su CD-ROM.

2. Controllare il messaggio di errore sullo schermo.

Tali messaggi vengono visualizzati quando il segnale di ingresso non è corretto, anche se il monitor funziona correttamente.

Sintomo	Stato	Possibile causa e rimedio
	Il segnale di ingresso non viene ricevuto.	Controllare che il PC sia acceso.
		Controllare che il cavo di segnale sia collegato correttamente al PC.
		Provare a commutare il segnale di ingresso premendo S.
	La frequenza del segnale è al di fuori delle specifiche consentite. L'errore di frequenza del segnale è visualizzato in rosso.	Cambiare la frequenza del segnale utilizzando il software di utilità della scheda grafica (fare riferimento al manuale della scheda grafica per ulteriori informazioni).
