Viktigt: Läs den här installationshandboken och bruksanvisningen som finns på CD-skivan noggrant så att du känner dig säker och får ett effektivt användande av produkten. Behåll manualen för framtida behov.

* Rekommenderad upplösning (Ställ in den här upplösningen)

Den här manualen använder säkerhetssymbolerna nedan. De indikerar kritisk information. Läs dem noggrant.

WARNINGOm informationen i en WARNING inte åtföljs kan det resultera i allvarliga skador som kan vara livshotande.		FÖRSIKTIGHETOm uppmaningen FÖRSIKTIGHET inte åtföljs finns det risk för person- eller produktskador.
	Indikerar en förbjuden åtgärd.		Indikerar en obligatorisk åtgärd som måste utföras.

FÖRSIKTIGHETSÅTGÄRDER

WARNING

	Om enheten avger rök, luktar bränt eller ger ifrån sig ovanliga ljud skall alla strömanslutningar kopplas ur genast. Kontakta sedan din återförsäljare.Försök att använda en enhet som är felaktig kan leda till brand, elektriska stötar eller skador på utrustning.	Använd den medföljande sladden och anslut den till ett standardeluttag.Försäkra dig om att du håller dig inom märkspänningen för sladden. Om detta inte åtföljs kan det orsaka brand eller elektriska stötar.Strömtillförsel: 100-120/200-240 Vac 50/60Hz
	Undvik att komma i kontakt med enheten med små föremål eller vätska.Små föremål som av misstag faller in genom ventilationsöppningarna i kåpan eller spill kan orsaka brand, elektriska stötar eller skador på utrustning. Om ett föremål eller vätska hamnar innanför kåpan skall det kopplas ur omedelbart. Enheten skall kontrolleras av en behörig servicetekniker innan den används igen.

Utrustningen måste vara ansluten till ett jordat uttag.

Om detta inte åtföljs kan det orsaka brand eller elektriska stötar.

FÖRSIKTIGHET

Blockera inte ventilationsöppningarna i kåpan.

- Placera inga föremål på ventilationsöppningarna.

- Installera inte enheten i ett slutet utrymme.

- Använd inte enheten liggande eller upp och ner.

Genom att blockera ventilationsöppningarna förhindras tillräckligt luftflöde vilket kan orsaka brand, elektriska stötar eller skada på utrustning.

Använd ett strömuttag som är lätt att komma åt.

Detta säkerställer att det är lätt att koppla ur enheten om det skulle uppstå problem.

Om installationshandboken och bruksanvisningen

	Installationshandboken(denna handbok)	Beskriver grundinformation från anslutning av monitor till en dator till användning av skärmen.
	Bruksanvisning(PDF-fil på CD-skivan*)	Beskriver applikationsinformation så som bildjusteringar, inställningar och specifikationer.

* Kräver att Adobe Reader är installerat.
Pdf-filerna som medföljer finns endast på engelska, tyska, franska och kinesiska
- Produktspecifikationerna varierar i olika försäljningsområden. Kontrollera att manualen är skriven på språket i inköpsområdet.

Förpackningens innehåll

Kontrollera att följande artiklar finns i förpackningen. Om någonting saknas skall du kontakta din lokala återförsäljare. OBS!

- Behåll kartongen och emballage för framtida förflyttningar av skärmen.

□ Monitor
□ Nätsladd

□ Digital signalkabel: FD-C39

□ Analog signalkabel: MD-C87

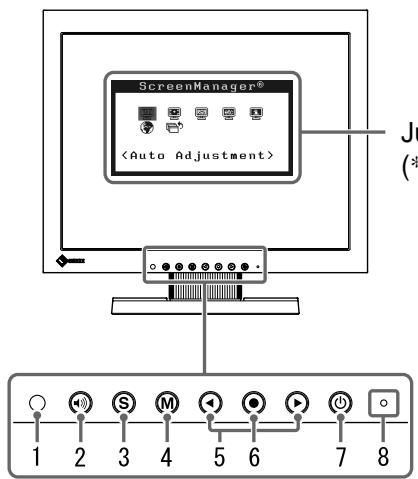

Reglage och funktioner

1	Sensor	Sensorn känner av omgivande ljusstyrka. Funktion för ljusstyrkereglering (sidan 5)
2	Knappar för reglering av volymen	Visar menyn för inställning av ljusstyrka (sidan 4).
3	Knapp för val av signalingång	Växlar mellan ingångssignalerna om två datorer är anslutna till skärmen.
4	Lägesknapp	Visar läget FineContrast (sidan 4).
5	Manöverknappar (vänster, höger)	Visar skärmen för ljusstyrka (sidan 5).Väljer ett justeringsalternativ eller ökar/minskar justerade värden i avancerade justeringar i menyn Justeringar (sidan 5).
6	Knappen Enter	Visar menyn Justeringar och bestämmer alternativ på skärmen och sparar justerade värden.
7	Strömbrytaren	Slår på och stänger av strömmen.
8	Strömindikator	Visar skärmens driftsstatus.Blå: Skärmen används Orange: Energisparläge Av: Strömmen är av
9	Uttag för säkerhetslås	Kompatibelt med Kensington MicroSaver-säkerhetssystem.
10	Stativ	Används för att ställa in höjd och vinkel för monitorns skärm.
11	Nätanslutning	Inkoppling till strömkällan.
12	Signalingångar	Vänster: DVI-D-anslutning/Höger: 15-pinnarsanslutning för D-Sub mini.
13	Ingång för ministereokontakt	Ansluter kabeln för ministereokontakten.
14	Kabelhållare	Täcker skärmens kablar.
15	Hörlursanslutning	Ansluter hörlurarna.
16	Högtalare	Källa för audioutgång.

* ScreenManager ^® är ett smeknamn för EIZO's justeringsmeny. (För information om hur du använder ScreenManager, se bruksanvisningen på CD-skivan.)

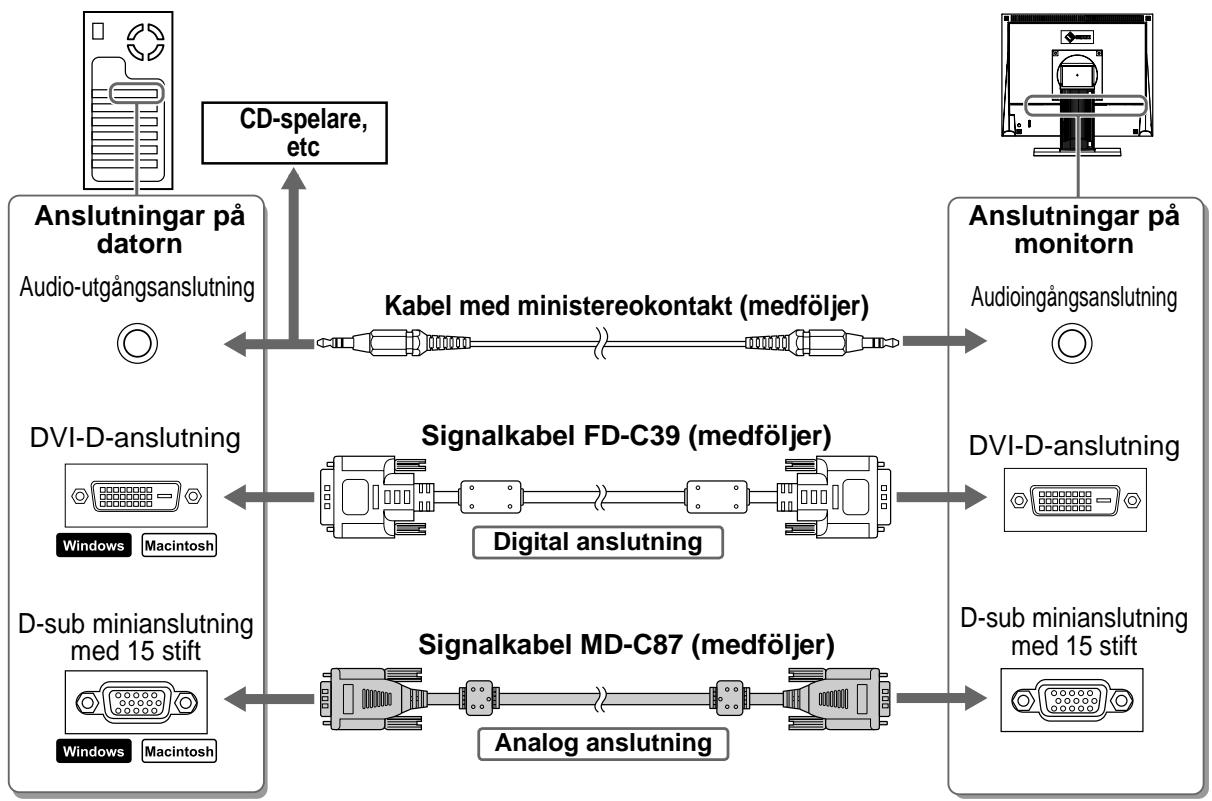

Att ansluta kablarna

Observera

- När du byter ut en befintlig skärm mot S1501 skall du försäkra dig om att du ändrar datorns inställningar för upplösning och vertikal frekvens till de som är tillgängliga för S1501 genom att se till upplösningstabellen (baksidan av omslagssidan) innan du ansluter datorn.

OBS!

- När du ansluter två datorer till monitorn skall du se användarmanualen på CD-skivan.

1 Kontrollera att monitorn och datorn är avstängda.

2 Anslut monitorn till datorn med en signalkabel som passar anslutningarna.

Efter att du anslutit kabelanslutningarna skall du dra åt skruvarna för att säkra anslutningen.

3 Koppla in nätsladden i ett vägguttag och till strömanslutningen på skärmen.

Justera skärmhöjd och vinkel

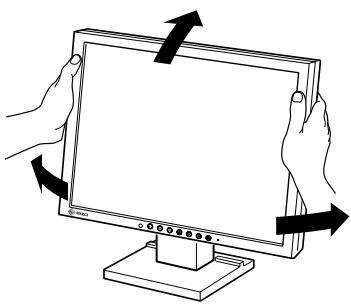

Justera skärmhöjd, lutning och vridning av skärmen till bästa läge för arbete.

1 Tryck på ⏻ för att slå på skärmen.

Skärmens strömindikator lyser blått.

2 Sätt på datorn.

Skärmbilden visas.

När datorn och skärmen slås på för första gången med analog signal kommer funktionen med automatisk justering automatiskt att justera tid, fasfrekvens och visningplacering.

Observera

- Stäng av monitorn och datorn när du använt dem. Genom att dra ut nätsladden stängs monitorns strömförsörjning helt.

Justera högtalarvolymen

1 Tryck på 📞.

Justeringen för högtalarvolymen visas på skärmen.

2 Justera högtalarvolymen med ◀ eller ▶.

Skärmen för justering av högtalarvolym

11

Välja skärmläge

FineContrast möjliggör för dig att enkelt välja bästa skärmvisningsläge i förhållande till monitorns användning. För information om funktionen FineContrast, se bruksanvisningen på CD-skivan.

Läget FineContrast

Custom (Anpassat)	För att göra önskade inställningar.
sRGB	För att göra färganpassning med sRGB-kompatibla kringutrustningar.
Text	Passar för att visa ordbehandlings- eller kalkylprogram.

1 Tryck på Ⓜ.

Läget FineContrast visas.

2 Tryck på Ⓜ igen medan läget FineContrast (Kontrastförval) visas.

Varje gång du trycker på knappen ändras läget på skärmen (se tabellen lägen för FineContrast).

3 Tryck på Ⓞ i önskat läge.

Det valda läget väljs.

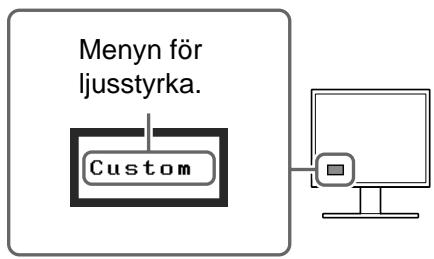

Lägesnamnet FineContrast

Menyn för ljusstyrka. Custom

Ställa in skärmens ljusstyrka

Fönstret för justering av ljusstyrka visas.

Tryck på ⬇ för att öka skärmens ljusstyrka eller på ⬇ för att minska.

Fönstret för justering av ljuststyrka

100%

OBS!

- Sensorn på skärmens framsida avkänner den omgivande ljusstyrkan och justerar skärmens ljusstyrka automatiskt och bekvämt med funktionen BrightRegulator. Mer information finns i Bruksanvisningen som ligger på CD ROM-skivan.

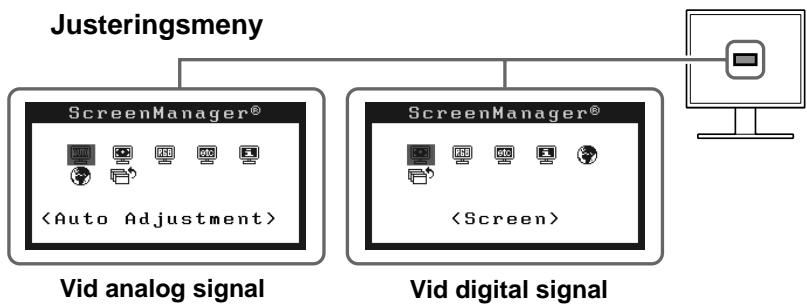

Att genomföra avancerade inställningar/justeringar

Avancerade justeringar gällande skärm eller färg och andra inställningar är tillgängliga via justeringsmenyn.

För information om justeringsfunktionerna, se bruksanvisningen på CD-skivan.

Grundinställningarna och justeringarna är färdiga. För avancerade inställningar/justeringar, se bruksanvisningen på CD-skivan.

Ingen bild visas

Om det inte visas någon bild på monitorn efter att du genomfört följande åtgärder skall du kontakta din lokala återförsäljare.

1. Kontrollera strömindikatorn.

Symptom	Status	Möjlig orsak och åtgärd
Ingen bild	Strömindikatorn tänds inte.	Kontrollera att nätsladden är riktigt ansluten.
		Tryck på ⏻.
	Strömindikatorn lyser blått.	Kontrollera inställningen för*.
	Strömindikatorn lyser orange.	Växla inkommande signal genom att trycka på Ⓔ.
		Tryck på valfri tangent eller klicka med musen.
		Sätt på datorn.

* Mer information om justering av färgdynamik finns i bruksanvisningen på CD-skivan.

Dessa meddelanden visas när den inkommande signalen är felaktig även om monitor fungerar.

Symptom	Status	Möjlig orsak och åtgärd
	Den inkommande signalen mottas inte.	Kontrollera att datorn är påslagen.
		Kontrollera att signalkabeln är riktigt ansluten till datorn.
		Växla inkommande signal genom att trycka på Ⓢ.
	Signalfrekvensen är utanför specifikationerna. Felaktig signalfrekvens visas i rött.	Ändra läge till ett passande genom att använda grafikkortets mjukvara. Se grafikkortets bruksanvisning för ytterligare information.
