Marque	EIZO
Modèle	FLEXSCAN S1501
Type de produit	Moniteur couleur LCD
Taille de l'écran	15 pouces (38,1 cm)
Alimentation	100-120 / 200-240 Vca, 50/60 Hz
Connecteurs d'entrée vidéo	DVI-D (numérique), D-Sub mini 15 broches (analogique)
Connecteurs audio	Entrée stéréo (mini-jack), prise casque
Haut-parleurs	Intégrés avec réglage de volume
Fonctions principales	BrightRegulator (capteur de luminosité), FineContrast (modes d'écran), ScreenManager (menu d'ajustage)
Réglages disponibles	Luminosité, volume, mode FineContrast (Custom, sRGB, Text), réglage automatique (analogique)
Sécurité	Verrouillage Kensington, prise de terre obligatoire, ne pas obstruer les fentes de ventilation
Inclinaison	Oui, réglable en angle via le pied
Contenu de l'emballage	Moniteur, cordon d'alimentation, câble DVI-D (FD-C39), câble VGA (MD-C87), câble audio stéréo, CD-ROM (manuels), garantie limitée, informations recyclage, vis de montage M4x12 (4 pièces)
Compatibilité	Windows, Macintosh
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Garantie	Limitée (incluse dans l'emballage)
Recyclage	Informations fournies

FOIRE AUX QUESTIONS - FLEXSCAN S1501 EIZO

Comment régler la luminosité de l'écran ?

Appuyez sur les touches ◀ ou ▶ pour afficher l'écran de réglage de la luminosité, puis utilisez ces touches pour augmenter ou diminuer la luminosité.

Que faire si l'écran reste noir et le voyant d'alimentation est éteint ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur est sous tension. Appuyez sur la touche ⏻ pour allumer le moniteur.

Comment utiliser le mode FineContrast ?

Appuyez sur la touche Ⓜ pour afficher le mode FineContrast. Appuyez à nouveau pour basculer entre les modes Custom, sRGB et Text. Validez avec Ⓞ.

Puis-je connecter deux ordinateurs au moniteur ?

Oui, le moniteur dispose de deux entrées : DVI-D et D-Sub. Utilisez la touche de sélection d'entrée pour basculer entre les signaux.

Comment nettoyer le moniteur ?

Utilisez un chiffon doux et sec pour nettoyer l'écran et le boîtier. N'utilisez jamais de produits chimiques ou de solvants.

Que signifient les couleurs du voyant d'alimentation ?

Bleu : fonctionnement normal. Orange : mode d'économie d'énergie. Éteint : hors tension.

Comment régler le volume des haut-parleurs ?

Appuyez sur la touche pour afficher l'écran de réglage du volume, puis utilisez ◀ ou ▶ pour ajuster le niveau.

Quels câbles sont fournis avec le moniteur ?

Le moniteur est livré avec un cordon d'alimentation, un câble DVI-D (FD-C39), un câble VGA (MD-C87) et un câble audio stéréo mini-jack.

Comment ajuster l'angle de l'écran ?

Inclinez doucement l'écran vers l'avant ou l'arrière à l'aide du pied pour trouver une position confortable.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel d'utilisation au format PDF se trouve sur le CD-ROM fourni (EIZO LCD Utility Disk). Vous pouvez aussi le télécharger sur le site d'EIZO.

MODE D'EMPLOI FLEXSCAN S1501 EIZO

Manuel d'installation

Important : Veuillez lire attentivement ce manuel d'installation, ainsi que le manuel d'utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation efficace et en toute sécurité. Veuillez conserver ce manuel pour référence ultérieure.

* Résolution recommandée (Réglez votre appareil sur cette résolution)

Moniteur couleur LCD

SYMBOLES DE SECURITE

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENTLe non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.		ATTENTIONLe non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
	Indique une action interdite.		Indique une action obligatoireà suivre.

PRECAUTIONS

AVERTISSEMENT

	Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre revendeur.Il peut être dangereux d’utiliser un moniteur au fonctionnement défectueux.	Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays.Vérifiez la tension d’épreuve du cordon secteur. Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.Alimentation: 100-120/200-240 Vca 50/60Hz
	Eloignez les petits objets ou les liquides de l’appareil.L’introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts à l’appareil. Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l’intérieur de l’appareil, débranchez immédiatement le cordon secteur. Faites contrôler l’appareil par un technicien qualifié avant de l’utiliser à nouveau.

L'appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

ATTENTION

N'obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais d'objets sur les fentes de ventilation.
• N'installez pas le moniteur dans un espace confiné.
• N'utilisez pas le moniteur couché sur le côté ni à l'envers.
  Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d'empêcher une circulation d'air normale, et d'entraîner un incendie ou d'autres dégâts.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.

A propos du manuel d'installation et du manuel d'utilisation

	Manuel d’installation(Ce manuel d’installation)	Décrit les informations de base depuis la connexion du moniteur à l’ordinateur jusqu’à l’utilisation du moniteur.
	Manuel d’utilisation(Fichier PDF inclus sur le CD-ROM*)	Décrit les informations d’application telles que les ajustages d’écran, les réglages et les spécifications.

* Installation du logiciel Adobe Reader nécessaire.
- Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vérifiez que le manuel est bien écrit dans la langue de la région d'achat de l'appareil.

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l'un des éléments est manquant ou abîmé.

REMARQUE

- Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

□ Moniteur
□ Cordon d'alimentation

□ Câble de signal numérique : FD-C39

□ Câble de signal analogique : MD-C87

□ Câble stéréo mini-jack
□ EIZO LCD Utility Disk (CD-ROM)
- Manuel d'utilisation
□ Manuel d'installation (ce manuel)
□ Garantie limitée
□ Informations sur le recyclage
□ Vis de montage (M4 x 12, 4 pièces)

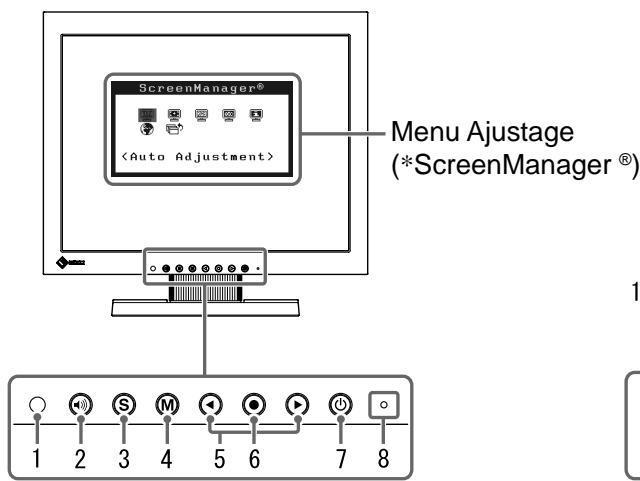

Commandes et fonctions

1	Capteur	Le capteur détecte la luminosité ambiante. Fonction BrightRegulator (page 5)
2	Touche de commande du volume	Permet d'afficher le menu de réglage du volume (page 4).
3	Touche de sélection du signal d'entrée	Pour commuter les signaux d'entrée de l'affichage lors de la connexion de 2 PC au moniteur.
4	Touche Mode	Permet d'afficher le mode FineContrast (page 4).
5	Touches de commande (Gauche, Droite)	Permet d'afficher l'écran de réglage de la luminosité (page 5).Pour sélectionner un élément d'ajustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l'aide du menu Ajustage (page 5).
6	Touche de validation	Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.
7	Touche d'alimentation	Pour mettre sous/hors tension.
8	Voyant d'alimentation	Pour indiquer l'état de fonctionnement du moniteur.Bleu: En fonctionnement Orange: Economie d'énergie Arrêt: Hors tension
9	Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
10	Pied	Utilisé pour ajuster l'angle de l'écran du moniteur.
11	Connecteur d'alimentation	Permet de raccorder le connecteur d'alimentation.
12	Connecteurs de signal d'entrée	Gauche: connecteur DVI-D/Droite : Connecteur D-Sub mini à 15 broches.
13	Mini-prise stéréo	Permet de raccorder le câble à mini-prise stéréo.
14	Enveloppe de câble	Protège les câbles du moniteur.
15	Prise pour casque	Permet de raccorder un casque.
16	Haut-parleur	Permet de diffuser une source audio.

* ScreenManager ^® est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur l'utilisation de ScreenManager.)

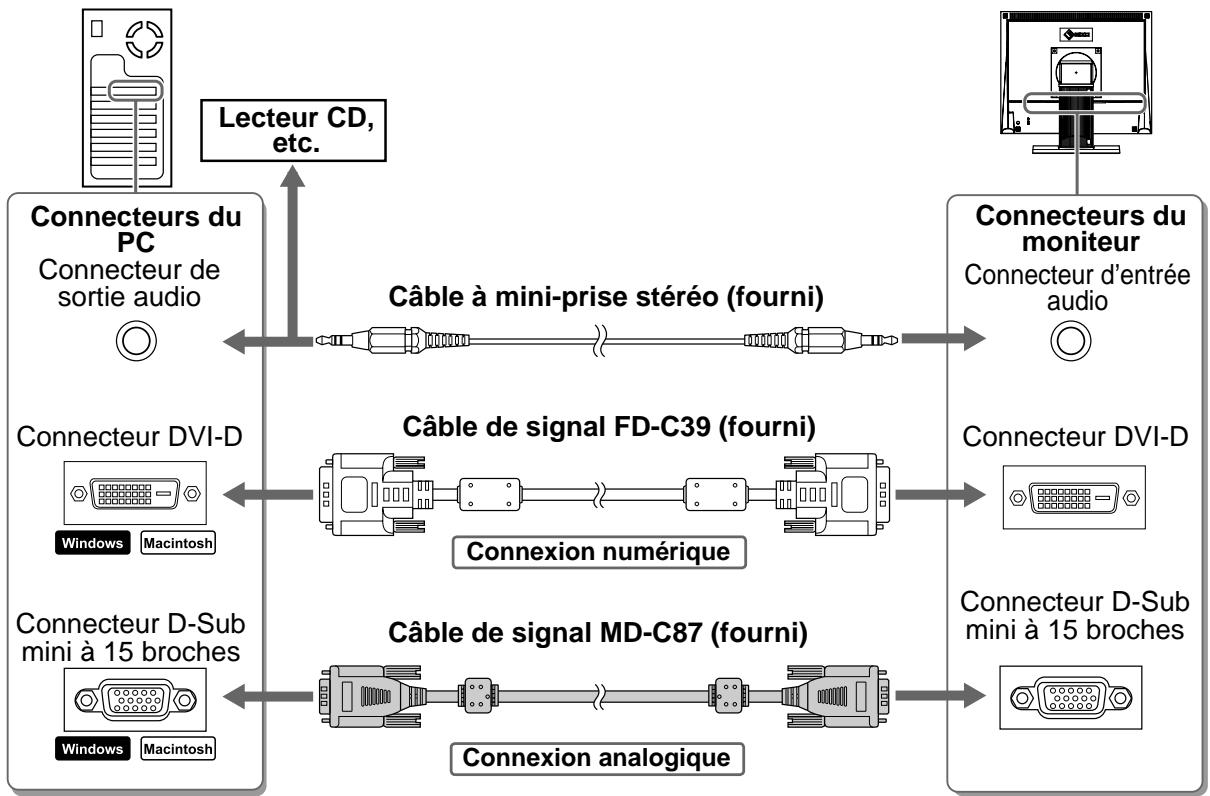

Connexion des câbles

Attention

- Lors du remplacement du moniteur actuel par un moniteur S1501, veillez à modifier la résolution et la fréquence verticale du PC conformément aux réglages du S1501 indiqués dans le tableau des résolutions (verso de la couverture) avant de connecter le PC.

REMARQUE

- Pour savoir comment connecter deux ordinateurs au moniteur, consultez le manuel d'utilisation inclus sur le CD-ROM.

1 Vérifiez que le moniteur et le PC sont hors tension.
2 Connectez le moniteur au PC à l'aide d'un câble de signal correspondant aux connecteurs.

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

3 Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.

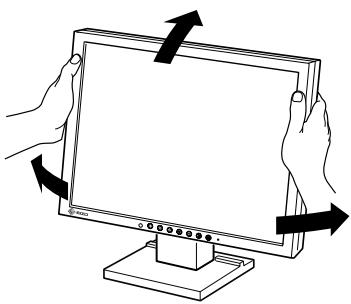

Réglage de l'angle de l'écran

Inclinez et orientez l'écran dans une position agréable et confortable pour travailler.

Affichage de l'écran

1 Appuyez sur ⏻ pour mettre le moniteur sous tension.

Le voyant d'alimentation du moniteur s'éclaire en bleu.

2 Mettez l'ordinateur sous tension.

L'image affichée apparaît.

Lorsque vous mettez le moniteur et l'ordinateur sous tension pour la première fois avec le signal analogique, la fonction de réglage automatique règle l'horloge, la phase et la position d'affichage automatiquement.

Attention

- Mettez le moniteur et l'ordinateur hors tension lorsque vous ne les utilisez plus. L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation.

Réglage du volume du haut-parleur

1 Appuyez sur 📷.

L'écran de réglage du volume du haut-parleur apparaît.

2 Réglez le volume du haut-parleur à l'aide de la touche ◀ ou ▶.

Ecran de réglage du volume du haut-parleur

Sélection du mode d'écran

FineContrast vous permet de sélectionner facilement le meilleur mode d'écran en fonction de l'application du moniteur. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur FineContrast.

Mode FineContrast

Custom (Personnaliser)	Pour ajuster les réglages selon vos préférences.
sRGB	Adapté à la comparaison des couleurs des périphériques compatibles sRGB.
Text (Texte)	Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul.

1 Appuyez sur Ⓜ.

Le mode FineContrast apparaît.

2 Appuyez de nouveau sur Ⓜ lorsque le mode FineContrast est affiché.

A chaque pression sur le bouton, le mode passe au mode suivant. (Consultez le tableau des modes FineContrast.)

3 Appuyez sur le bouton Ⓞ une fois le mode souhaité ajusté.

Le mode sélectionné est défini.

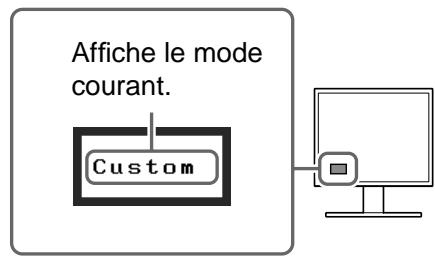

Nom du mode FineContrast

Ajustage de la luminosité

1 Appuyez sur ◀ ou ▶.

L'écran de réglage de la luminosité apparaît.

2 Réglez la luminosité à l'aide de la touche ◀ ou ▶.

Appuyez sur ▶ pour augmenter la luminosité de l'écran ou sur ◀ pour la diminuer.

Fenêtre de réglage de la luminosité

REMARQUE

- Le capteur situé sur la face avant du moniteur détecte la luminosité ambiante pour régler automatiquement la luminosité de l'écran à un niveau confortable, à l'aide de la fonction BrightRegulator. Pour obtenir plus de détails, consultez le Manuel d'utilisation inclus sur le CD-ROM.

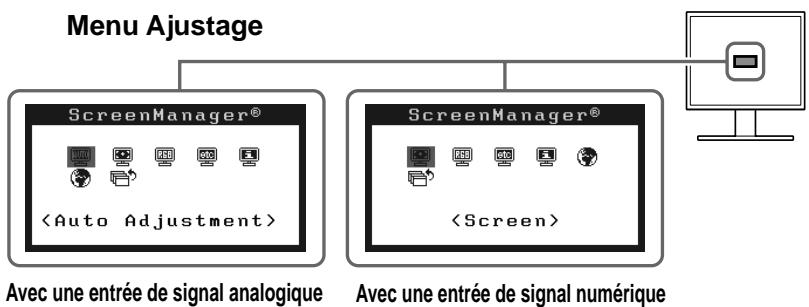

Réglages/Ajustages avancés

Les réglages avancés de l'écran ou de la couleur ainsi que d'autres options sont accessibles dans le menu de réglage. Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur chaque fonction d'ajustage.

Les réglages et ajustages de base sont terminés. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur les Réglages/Ajustages avancés.

Problème de non-affichage d'images

Si aucune image ne s'affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local.

1. Vérifiez le voyant d'alimentation.

Symptôme	Etat	Cause possible et solution
Aucune image	Le voyant ne s'allume pas.	Vérifiez que le cordon d'alimentation est correctement branché.
		Appuyez sur ⏻.
	Le voyant s'allume en bleu.	Vérifiez le réglage du*.
	Le voyant d'alimentation s'allume en orange.	Changez le signal d'entrée en appuyant sur Ⓔ.
		Appuyez sur une touche du clavier ou cliquez avec la souris.
		Mettez le PC sous tension.

* Consultez le Manuel d'utilisation inclus sur le CD-ROM pour plus de détails sur le réglage de gain.

2. Vérifiez le message d'erreur qui apparaît à l'écran.

Ces messages s'affichent lorsque le signal d'entrée est incorrect même si le moniteur fonctionne correctement.

Symptôme	Etat	Cause possible et solution
	Le signal d'entrée n'est pas reçu.	Vérifiez si le PC est sous tension.
		Vérifiez si le câble de signal est correctement connecté au PC.
		Changez le signal d'entrée en appuyant sur Ⓐ.
	La fréquence du signal est en dehors de la spécification. La fréquence de signal incorrecte est indiquée en rouge.	Passez en un mode approprié à l'aide du logiciel utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour de plus amples détails.
