ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HT-GP-007 Hillvert

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων		Τιμή παραμέτρου
Όνομα προϊόντος		Υ πο β ρύχι α α ν τ λία
Μοντέλο		HT-GP-007
Ονομαστική τάση [V~] / συχνότητα [Hz]		230/50
Ονομαστική ισχύς [W]		1100
Κατηγορία προστασίας		ε γ ώ
Διαβάθμιση προστασίας IP		IPX8
Διαστάσεις [πλάτος x βάθος x ύψος; cm]		15 x 15 x 60
Βάρος [kg]		11,3
Μέγιστο ύψος άντλησης [m]		45
Μέγιστη θερμοκρασία ν ε ρού [°C]		35
Χαμηλότερο επίπεδο αναρρόφησης αντλίας [mm]		50
Μέγιστο μέγεθος σωματιδίων [mm]		1
Μέγιστος ρυθμός ροής [L/min]		100
Μέγιστη αναρρόφηση [m]		12
Μέγιστη πίεση άντλησης [bar]		4,5
Διάμετρος [mm]	Είσοδος	30,3
	Εξοδος

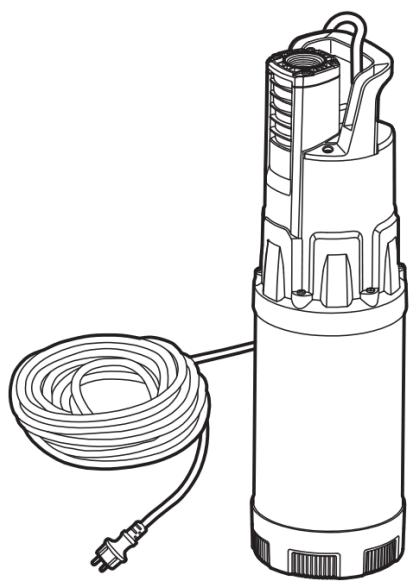

Περιγραφή συσκευής

Προετοιμασία για χρήση και εγκατάσταση της αντλίας

Εγκατάσταση

1. Απαίτηση χώρου:

- Βεβαιωθείτε ότι η περιοχή εγκατάστασης έχει ελάχιστη επιφάνεια διατομής 20x20 cm.

2. Βάθος βύθισης:

○ Βυθίστε τον εξοπλισμό στο βάθος που καθορίζεται στις τεχνικές παραμέτρους.

3. Άνοιγμα αναρρόφησης:

- Βεβαιωθείτε ότι το άνοιγμα αναρρόφησης είναι απαλλαγμένο από τυχόν εμπόδια κατά την εγκατάσταση για να διατηρήσετε τη σταθερότητα του εξοπλισμού.

Προσοχή!

• Κίνδυνος βλάβης εξοπλισμού:

- Μην σηκώνετε την αντλία χρησιμοποιώντας το καλώδιο ή τον εύκαμπτο σωλήνα πίεσης, καθώς αυτά τα εξαρτήματα δεν είναι σχεδιασμένα να αντέχουν τη δύναμη εφελκυσμού του βάρους της αντλίας.

Προειδοποίηση!

• Ακεραιότητα σύνδεσης:

○ Βεβαιωθείτε ότι όλες οι γραμμές σύνδεσης και οι αρμοί έχουν σφραγιστεί αποτελεσματικά. Οι διαρροές μπορεί να προκαλέσουν συχνή λειτουργία και να μειώσουν τη διάρκεια ζωής του εξοπλισμού.

Συνδέστε το σωλήνα πίεσης

• Σύνδεση σωλήνων:

- Βιδώστε καλά τον σωλήνα πίεσης στον σύνδεσμο πίεσης. Όλες οι συνδέσεις πρέπει να σφραγίζονται με ιμάντα στεγανοποίησης με σπείρωμα.

• Προσαρμογέας σωλήνα:

Εάν χρησιμοποιείτε σωλήνα πίεσης, βιδώστε τον κατάλληλο προσαρμογέα σωλήνα πίεσης στον σύνδεσμο πίεσης.

• Εξάρτημα σωλήνα:

- Συνδέστε σταθερά τον εύκαμπτο σωλήνα πίεσης στον προσαρμογέα σωλήνα και στερεώστε τον με ένα κλιπ σωλήνα.

• Περιστασιακή χρήση:

Για περιστασιακή χρήση, επιλέξτε τις κατάλληλες υδραυλικές εγκαταστάσεις. Για σταθερές θέσεις, συνιστώνται άκαμπτοι σωλήνες με βαλβίδες αντεπιστροφής για την πρόληψη της αντίστροφης ροής υγρού όταν το μηχάνημα είναι απενεργοποιημένο.

Λειτουργία

• Σύνδεση με σχοινί:

- Χρησιμοποιήστε ένα ισχυρό σχοινί για να το στερεώσετε στη λαβή της αντλίας. Βουτήξτε την αντλία στο υγρό υπό γωνία για να αποτρέψετε το σχηματισμό φυσαλίδων κάτω από τη συσκευή, οι οποίες μπορεί να παρεμποδίσουν την αναρρόφηση.

• Τοποθέτηση:

- Χαμηλώστε αργά τον εξοπλισμό μέσα στο δοχείο υγρού και ρυθμίστε τη θέση όπως χρειάζεται μόλις βυθιστεί. Τοποθετήστε την αντλία στο κάτω μέρος του δοχείου.

• Ασφάλιση του Σχοινιού:

Μετά το κατέβασμα, ασφαλίστε το άκρο του σχοινιού για να επιτρέψετε τον ασφαλή χειρισμό της αντλίας ενώ κρέμεται.

• Σύνδεση ρεύματος:

Μόλις η αντλία είναι στη θέση της, συνδέστε την στην κύρια πηγή τροφοδοσίας για να ξεκινήσει η λειτουργία.

Χρήση και λειτουργικότητα της συσκευής

Λειτουργίες

1. Αυτόματη λειτουργία αναμονής:

Όταν η βαλβίδα εξόδου είναι κλειστή, η αντλία εισέρχεται σε κατάσταση αναμονής, διατηρώντας την πίεση στον αγωγό. Η αντλία παραμένει σταματημένη αλλά είναι έτοιμη να ενεργοποιηθεί αυτόματα μόλις ανοίξει η βαλβίδα εξόδου και απελευθερωθεί η πίεση.

2. Προστασία ξηρής λειτουργίας:

Εάν η αντλία δεν μπορεί να αντλήσει νερό λόγω ανεπαρκών επιπέδων νερού, εισέρχεται σε λειτουργία προστασίας ξηρής λειτουργίας, διακόπτοντας τη λειτουργία. Η αντλία θα επανεκκινηθεί μόνο όταν επανασυνδεθεί το ρεύμα.

3. Ανίχνευση και προστασία διαρροών:

- Σε περίπτωση μικρής διαρροής στον αγωγό που προκαλεί συχνή εκκίνηση της αντλίας, η αντλία μπαίνει σε λειτουργία προστασίας και σταματά. Θα επανεκκινήσει μόνο μετά την επανασύνδεση του ρεύματος.

Λίστα ελέγχου λειτουργίας

Πριν ενεργοποιήσετε την αντλία, βεβαιωθείτε ότι πληρούνται οι ακόλουθες προϋποθέσεις:

1. Ο αγωγός περιλαμβάνει μεταλλικό σωλήνα ή σωλήνα πίεσης ικανό να αντέχει την πίεση.
2. Όλοι οι σύνδεσμοι σωλήνων σφραγίζονται αξιόπιστα.
3. Η αντλία είναι σταθερά στερεωμένη στη θέση της.
4. Το βάθος κατάδυσης δεν υπερβαίνει τα όρια τεχνικών παραμέτρων.
5. Όλες οι ηλεκτρικές συνδέσεις συμμορφώνονται με τις οδηγίες ασφαλείας.
6. Η βαλβίδα εξόδου είναι ανοιχτή.

Προσοχή για χειρισμό σχοινιού

• Μη λειτουργείτε την αντλία χωρίς σωλήνα πίεσης για να αποτρέψετε τη συστροφή γύρω από τον άξονά της.
• Ελέγχετε τακτικά την κατάσταση του σχοινιού εάν χρησιμοποιείται συνεχώς, καθώς μπορεί να εξασθενήσει με την πάροδο του χρόνου.
• Συνδέστε μακριά, δυνατά σχοινιά στη λαβή πριν από την πρώτη χρήση για εξισορρόπηση όταν βυθιστείτε.

Εύρος χρήσης

Η αντλία είναι κατάλληλη για:

• Υπόγεια και φρεάτια για αποφυγή συσσώρευσης νερού.
• Αυτοματοποιημένη παροχή νερού, αποστράγγιση και άρδευση υπό πίεση.
• Εφαρμογές στο σπίτι, τη γεωργία, την κηπουρική, τα υδραυλικά και παρόμοια περιβάλλοντα.

Καθαρισμός και Συντήρηση

• Απαγορευμένα υλικά: Μην μεταφέρετε διαβρωτικές, εύφλεκτες ή εκρηκτικές ουσίες, όπως βενζίνη ή λάδι. Αποφύγετε τη χρήση με υγρά υψηλής θερμοκρασίας, διαβρωτικές ουσίες, λύματα ή λάσπη χαμηλής κινητικότητας.
• Όριο θερμοκρασίας: Η θερμοκρασία του υγρού δεν πρέπει να υπερβαίνει τους 35°C.

- Μέθοδος καθαρισμού: Καθαρίστε τον εξοπλισμό εξωτερικά με καθαρό νερό, πιο μαλακή βούρτσα και απορρυπαντικό για επίμονη βρωμιά. Λειτουργήστε την αντλία για λίγο σε καθαρό νερό για να ξεπλύνετε το σύστημα.

Αποθήκευση

• Εάν είναι δυνατός ο παγετός, αφαιρέστε και καθαρίστε όλο τον εξοπλισμό και αποθηκεύστε τον σε περιβάλλον χωρίς παγετό.
• Προειδοποίηση: Αποσυνδέετε πάντα την πρίζα πριν από τη συντήρηση και ανοίγετε τη βαλβίδα εξόδου για να εκτονώσετε την πίεση του αγωγού.

Πρόσθετες προειδοποιήσεις και προφυλάξεις

• Βεβαιωθείτε ότι η αντλία είναι απαλλαγμένη από υπολείμματα ακαθαρσιών πριν την επαναχρησιμοποίηση για να αποφύγετε λειτουργικά προβλήματα.
• Ο παγετός μπορεί να καταστρέψει την αντλία και τα εξαρτήματα. βεβαιωθείτε ότι είναι στεγνά και αποθηκεύονται σωστά σε θετικές θερμοκρασίες.

Αντιμετώπιση προβ λη μάτων

Σφάλμα κατά τη λήψη	Αιτιολογικό	Μέτρα αντίδρασης
Η συσκευή δεν μπορεί να ξεκινήσει ή να σταματήσει ξαφνικά	Μη συνδεδεμένο τροφοδοτικό ή ελαττωματικό καλώδιο/βύσμα ρεύματοςΚατάσταση πίεσης σε ηρεμία λόγω μπλοκαρίσματοςΖημιά στην πτερωτή που προκαλεί απόφραξηΕνεργοποιήθηκε ο θερμικός διακόπτης κυκλώματοςΑποτυχία εσωτερικού διακόπτη σήματος πίεσης	Ελέγξτε την παροχή ρεύματος και επιθεωρήστε τις συσκευές ασφαλείας. Συμβουλευτείτε έναν επαγγελματία για ηλεκτρικό έλεγχο εάν χρειάζεται.Ανοίξτε τη βαλβίδα εξόδου για να εκτονώσετε την πίεση. Αφαιρέστε τυχόν μπλοκαρίσματα από σωλήνες ή την αντλία. Αφήστε την αντλία να κρυώσει εντελώς πριν την επαναφορτίσετε με νερό.Αναθέστε την επιθεώρηση και το σέρβις της πτερωτής σε εξειδικευμένο επαγγελματία συντήρησης.Βεβαιωθείτε ότι οι θερμοκρασίες περιβάλλοντος και νερού είναι κάτω από 35°C. Μόλις ομαλοποιηθούν οι θερμοκρασίες, επαναφέρετε την ισχύ στην αντλία.Ελέγξτε την πηγή σήματος μέσω του κατάλληλου τμήματος συντήρησης κυκλοφορίας.
Η συσκευή ξεκινά και σταματά συχνά	Διαρροή ή απόφραξη	Συντηρήστε ή αντικαταστήστε ελαττωματικούς σωλήνες και αρμούς. Κόψτε την παροχή ρεύματος για να καθαρίσετε τη βαλβίδα μονής κατεύθυνσης.
Πολύ μικρός ρυθμός ροής ή καθόλου ροή νερού	1. Ανεπαρκής παροχή νερού2. Κατεστραμμένος σωλήνας πίεσης3. Ακάθαρτο νερό ή σωματίδια λυμάτων4. Απόφραξη εισόδου	1. Αυξήστε την παροχή νερού για να βεβαιωθείτε ότι φτάνει στο ύψος της πτερωτής.2. Ρυθμίστε τον εύκαμπτο σωλήνα και αντικαταστήστε τυχόν κατεστραμμένα τμήματα του αγωγού.3. Καθαρίστε την είσοδο και αντικαταστήστε τυχόν κατεστραμμένα εξαρτήματα, όπως φθαρμένα στροφεία.4. Καθαρίστε την είσοδο για να εξασφαλίσετε ανεμπόδιστη ροή νερού.
Η αντλία δεν μπορεί να κλείσει	Ακαθαρσίες στη βαλβίδα μονής κατεύθυνσης	Αναθέστε την επιθεώρηση και τον καθαρισμό της βαλβίδας μονής κατεύθυνσης από επαγγελματίες συντήρησης.

ΑΠΟΡΡΙΨΗ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΩΝ ΣΥΣΚΕΥΩΝ

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
