GEBRUIKSAANWIJZING HT-GP-007 Hillvert

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter		Waarde parameter
Productnaam		Dompelpomp
Model		HT-GP-007
Nominale spanning [V~] / frequentie [Hz]		230/50
Nominaal vermogen [W]		1100
Beschermingsklasse		I
Beschermingsgraad IP		IPX8
Afmetingen [breedte x diepte x hoogte; cm]		15x15x60
Gewicht [kg]		11,3
Maximale pomphoogte [m]		45
Maximale watertemperatuur [°C]		35
Laagste pomp zuigniveau [mm]		50
Maximale deeltjesgrootte [mm]		1
Maximale stroomsnelheid [L/min]		100
Maximale zuigkracht [m]		12
Maximale pompdruk [bar]		4,5
Doorsnede [mm]	Inlaat	30,3
	Uitlaat

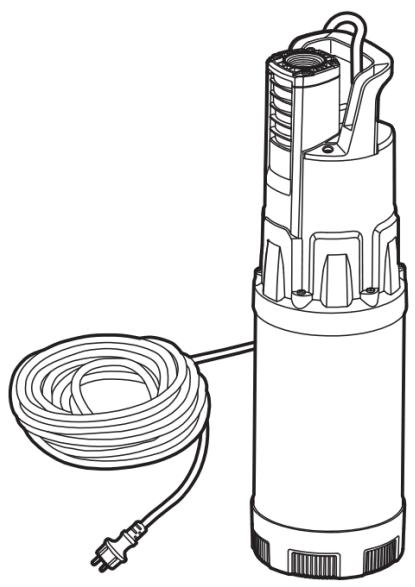

Beschrijving van het apparaat

Voorbereiding op gebruik en installatie van de pomp

Installatie

1. Ruimtevereiste:

- Zorg ervoor dat de installatieplek een minimale doorsnede heeft van 20x20 cm.

2. Onderdompelingsdiepte:

- Dompel het apparaat onder tot de diepte die in de technische parameters is aangegeven.

3. Zuigopening:

- Zorg ervoor dat de aanzuigopening tijdens de installatie vrij is van obstakels, zodat de stabiliteit van de apparatuur behouden blijft.

Let op!

• Risico op schade aan apparatuur:

- Til de pomp niet op aan de kabel of de drukslang. Deze onderdelen zijn niet ontworpen om de trekkracht van het gewicht van de pomp te weerstaan.

Waarschuwing!

• Verbindingsintegriteit:

- Zorg ervoor dat alle aansluitleidingen en verbindingen goed afgedicht zijn. Lekkages kunnen frequente werking van de apparatuur veroorzaken en de levensduur ervan verkorten.

Sluit de drukleiding aan

- Buisaansluiting:

- Schroef de drukleiding stevig in de drukkoppeling. Alle verbindingen moeten worden afgedicht met een schroefdraadafdichtingsband.

- Slangadapter:

- Als u een hogedrukslang gebruikt, schroeft u de juiste hogedrukslangadapter in de drukkoppeling.

- Slangaansluiting:

- Bevestig de drukslang stevig aan de slangadapter en zet deze vast met een slangklem.

- Af en toe gebruik:

Kies bij incidenteel gebruik voor passend leidingwerk. Voor vaste posities worden stijve leidingen met terugslagkleppen aanbevolen om terugstroming van vloeistof te voorkomen wanneer de machine wordt uitgeschakeld.

Anvendelse

- Touwverbinding:

- Bevestig de pomp met een stevig touw aan de hendel. Dompel de pomp schuin in de vloeistof om te voorkomen dat er zich bellen onder het apparaat vormen, die de aanzuiging kunnen verstoren.

- Plaatsing:

○ Laat het apparaat langzaam in de vloeistofcontainer zakken en pas de positie indien nodig aan zodra het apparaat onder water is. Plaats de pomp op de bodem van de container.

• Het touw vastzetten:

- Nadat u de pomp hebt laten zakken, maakt u het uiteinde van het touw vast, zodat u de pomp veilig kunt hanteren terwijl u hem hangt.

- Stroomaansluiting:

- Zodra de pomp op zijn plaats staat, sluit u deze aan op de hoofdstroombron om de pomp in werking te stellen.

Apparaatgebruik en functionaliteit

Functions

- Wanneer de uitlaatklep gesloten is, gaat de pomp in de stand-bymodus en blijft de druk in de leiding gehandhaafd. De pomp blijft stilstaan, maar is gereed om automatisch te worden geactiveerd zodra de uitlaatklep wordt geopend en de druk wordt verlaagd.

2. Bescherming tegen droge werking:

Als de pomp geen water kan pompen vanwege een te laag waterpeil, schakelt de pomp over naar de droogloopbeveiligingsmodus en stopt de pomp met werken. De pomp start pas weer op als de stroomvoorziening weer is ingeschakeld.

3. Lekkagedetectie en -bescherming:

Als er een kleine lekkage in de leiding ontstaat waardoor de pomp vaak moet starten, schakelt de pomp over naar de beschermingsmodus en stopt. Het apparaat start pas opnieuw op nadat de stroom weer is aangesloten.

Controlelijst voor de werking

Voordat u de pomp inschakelt, moet u ervoor zorgen dat aan de volgende voorwaarden is voldaan:

1. De pijpleiding bestaat uit een metalen buis of drukslang die bestand is tegen druk.
2. Alle pijpverbindingen zijn betrouwbaar afgedicht.
3. De pomp zit stevig vast op zijn plaats.
4. De duikdiepte overschrijdt de technische parameterlimieten niet.
5. Alle elektrische aansluitingen voldoen aan de veiligheidsinstructies.

6. De uitlaatklep staat open.

Aandacht voor touwhantering

• Gebruik de pomp niet zonder drukslang, om te voorkomen dat de pomp om zijn as draait.
• Controleer regelmatig de staat van het touw als u het continu gebruikt. Het touw kan namelijk na verloop van tijd zwakker worden.
• Bevestig voor het eerste gebruik lange, sterke touwen aan de handgreep, zodat u uw evenwicht kunt bewaren als u onder water bent.

Bruikbaar bereik

De pomp is geschikt voor:

• Kelders en schachten om waterophoping te voorkomen.
• Geautomatiseerde watervoorziening, drainage en drukirrigatie.
• Toepassingen in huis, landbouw, tuinieren, loodgieterswerk en vergelijkbare contexten.

Reiniging en onderhoud

• Verboden materialen: Vervoer geen bijtende, brandbare of explosieve stoffen, zoals benzine of olie. Vermijd gebruik met vloeistoffen met een hoge temperatuur, bijtende stoffen, rioolwater of modder met een lage mobiliteit.
• Temperatuurlimiet: De temperatuur van de vloeistof mag niet hoger zijn dan 35°C.
• Reinigingsmethode: Reinig de buitenkant van de apparatuur met schoon water, een zachtere borstel en een reinigingsmiddel voor hardnekkig vuil. Laat de pomp kort in schoon water draaien om het systeem door te spoelen.

Opslag

• Indien er kans is op vorst, verwijder dan alle apparatuur, reinig deze en bewaar deze in een vorstvrije omgeving.
• Waarschuwing: Haal altijd de stekker uit het stopcontact voordat u onderhoud uitvoert en open de uitlaatklep om de druk in de leiding te ontlasten.

Aanvullende waarschuwingen en voorzorgsmaatregelen

• Zorg ervoor dat er geen vuilresten meer op de pomp zitten voordat u deze opnieuw gebruikt, om problemen met de werking te voorkomen.
• Vorst kan de pomp en de accessoires beschadigen. Zorg ervoor dat ze droog zijn en op de juiste manier worden opgeslagen, bij een positieve temperatuur.

Problemen oplossen

Fout bij het schieten	Redenen	Responsmaatregelen
Het apparaat kan niet starten of stopt plotseling	1. Niet aangesloten voeding of defect netsnoer/stekker2. Druktoestand in rust door blokkades3. Schade aan de waaier waardoor verstopping ontstaat4. Thermische stroomonderbreker geactiveerd5. Defecte interne druksignaalschakelaar	1. Controleer de stroomvoorziening en inspecteer de veiligheidsvoorzieningen. Raadpleeg indien nodig een professional voor een elektrische inspectie.2. Open de uitlaatklep om de druk te ontplasten. Verwijder eventuele verstoppingen uit de leidingen of de pomp. Laat de pomp volledig afkoelen voordat u deze opnieuw vult met water.3. Laat de waaier inspecteren en onderhouden door een gekwalificeerde onderhoudsdeskundige.4. Zorg ervoor dat de omgevings- en watertemperatuur lager zijn dan 35°C. Zodra de temperaturen weer normaal zijn, schakelt u de stroomtoevoer naar de pomp weer in.5. Controleer de signaalbron via de betreffende verkeersdienst.
Apparaat start en stopt vaak	Lekkage of verstopping	Onderhoud of vervang defecte leidingen en verbindingen. Schakel de stroomtoevoer uit om de terugslagklep schoon te maken.
Te kleine stroomsnelheid of geen waterstroom	1. Onvoldoende watervoorziening2. Beschadigde drukbuis3. Vuil water of rioolwater met deeltjes4. Inlaatblokkering	1. Verhoog de watertoevoer zodat het water de waaierhoogte bereikt.2. Pas de slang aan en vervang beschadigde delen van de pijpleiding.3. Maak de inlaat schoon en vervang beschadigde onderdelen, zoals versleten waaiers.4. Maak de inlaat schoon om een onbelemmerde waterstroom te garanderen.
Pomp kan niet worden uitgeschakeld	Vuil in eenrichtingsklep	Laat de terugslagklep door een onderhoudstechnicus inspecteren en reinigen.

AFVOEREN VAN GEBRUIKTE APPARATEN

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun marking worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu. Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
