NÁVOD NA OBSLUHU HT-GP-007 Hillvert

Čerpadlo je vhodné pro:

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť l'udských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra		Hodnota parametra
Názov produktu		Ponorné čerpadlo
Model		HT-GP-007
Menovité napätie [V~]/frekvencia [Hz]		230/50
Menovitý výkon [W]		1100
Trieda ochrany		I
Stupeň ochrany IP		IPX8
Rozmery [šírka x híbka x výška; cm]		15 x 15 x 60
Hmotnosť [kg]		11,3
Maximálna výška čerpania [m]		45
Maximálna teplota vody [° C]		35
Najnižšia úroveň nasávania čerpadla [mm]		50
Maximálna veľkosť častíc [mm]		1
Maximálny prietok [l/min]		100
Maximálne sanie [m]		12
Maximálny čerpací tlak [bar]		4,5
Priemer [mm]	Vstup	30,3
	Outlet

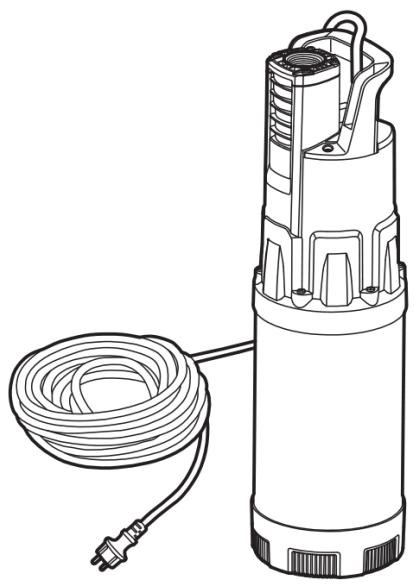

Popis zariadenia

Príprava na použitie a inštalácia čerpadla

Inštalácia

1. Požiadavka na priestor:

○ Uistite sa, že plocha inštalácie má minimálny prierez 20x20 cm.

2. Híbka ponorenia:

- Zariadenie ponorte do híbky uvedenej v technických parametroch.

3. Nasávací otvor:

○ Uistite sa, že sací otvor počas inštalácie neobsahuje žiadne prekážky, aby sa zachovala stabilita zariadenia.

Pozor!

• Riziko poškodenia zariadenia:

○ Nedvíhajte čerpadlo pomocou kábla alebo tlakovej hadice, pretože tieto komponenty nie sú navrhnuté tak, aby odolali ťahovej sile hmotnosti čerpadla.

POZOR!

○ Uistite sa, že všetky spojovacie vedenia a spoje sú účinne utesnené. Netesnosti môžu spôsobit' častú prevádzku a znížit' životnosť zariadenia.

○ Tlakové potrubie bezpečne naskrutkujte do tlakového spoja. Všetky spoje by mali byť utesnené tesniacim pásom so závitom.

- Hadicový adaptér:

- Ak používate tlakovú hadicu, naskrutkujte do tlakového spoja príslušný adaptér tlakovej hadice.

- Prípojka na hadicu:

- Pevne pripojte tlakovú hadicu k hadicovému adaptéru a zaistite ju hadicovou sponou.

- Príležitostné použitie:

o Pre príležitostné použitie sa rozhodnite pre vhodné inštalatérske práce. Pre pevné polohy sa odporúčajú pevné potrubia so spätnými ventilmi, aby sa zabránilo spätnému toku kvapaliny, keď je stroj vypnutý.

Prevádzka

- Lanové spojenie:

○ Na pripevnenie k rukoväti čerpadla použite silné lano. Pumpu ponorte do kvapaliny pod uhlom, aby sa pod zariadením netvorili bubliny, ktoré môžu prekážať pri nasávaní.

- umiestnenie:

○ Zariadenie pomaly spustite do nádoby na kvapalinu a po ponorení upravte polohu podľa potreby. Umiestnite čerpadlo na spodok nádoby.

• Zabezpečenie lana:

o Po spustení zaistite koniec lana, aby bolo možné s čerpadlom bezpečne manipulovať počas zavesenia.

- Napájanie:

- Ked'je čerpadlo na svojom mieste, pripojte ho k hlavnému zdroju napájania, aby sa spustila prevádzka.

Použitie a funkčnost zariadenia

Funkcie

1. Ochrana prevádzky na sucho:

- Ak čerpadlo nie je schopné čerpať vodu z dôvodu nedostatočnej hladiny vody, prejde do ochranného režimu suchej prevádzky a zastaví prevádzku. Čerpadlo sa reštartuje až po opätovnom pripojení napájania.

1. Detekcia úniku a ochrana:

V prípade menšej netesnosti v potrubí, ktorá spôsobuje časté spúštanie čerpadla, čerpadlo prejde do ochranného režimu a zastaví sa. Rešartuje sa až po opätovnom pripojení napájania.

Kontrolný zoznam prevádzky

Pred zapnutím čerpadla sa uistite, že sú splnené nasledujúce podmienky:

1. Potrubie obsahuje kovovú rúrku alebo tlakovú hadicu odolnú tlaku.
2. Všetky potrubné spoje sú spol'ahlivo utesnené.
3. Čerpadlo je bezpečne upevnené vo svojej polohe.
4. Híbka ponoru nepresahuje limity technických parametrov.
5. Všetky elektrické pripojenia zodpovedajú bezpečnostným pokynom.
6. Výstupný ventil je otvorený.

Pozor na manipuláciu s lanom

• Neprevádzkujte čerpadlo bez tlakovej hadice, aby ste zabránili krúteniu okolo jej osi.
• Pravidelne kontrolujte stav lana, ak sa používa nepretržite, pretože sa môže časom oslabit.
• Pred prvým použitím pripevnite k rukoväti dlhé, pevné laná na vyváženie pri ponorení.

Použitel'ný rozsah

Čerpadlo je vhodné pre:

• Pivnice a šachty na zamedzenie hromadenia vody.
• Automatizované zásobovanie vodou, odvodňovanie a tlakové zavlažovanie.
• Aplikácie v domácnosti, poľnohospodárstve, záhradníctve, inštalatérstve a podobných kontextoch.

Čistenie a údržba

• Zakázané materiály: Neprepravujte korozívne, horľavé alebo výbušné látky, ako je benzín alebo olej. Vyhnite sa používaniu s vysokoteplotnými kvapalinami, korozivnymi látkami, odpadovými vodami alebo bahnom s nízkou pohyblivosťou.
• Teplotný limit: Teplota kvapaliny nesmie prekročit 35°C.
• Metóda čistenia: Náradie čistite zvonka čistou vodou, mäkšou kefou a čistiacim prostriedkom na odolnú špinu. Krátko spustite čerpadlo v čistej vode, aby sa prepláchol systém.

Skladovanie

Đalšie upozornenia a opatrenia

• Pred opätovným použitím sa uistite, že čerpadlo neobsahuje zvyšky nečistôt, aby ste predišli prevádzkovým problémom.
• Mráz môže poškodit čerpadlo a príslušenstvo; uistite sa, že sú suché a správne skladované pri plusových teplotách.

Riešenie problémov

Chyba pri snímaní	Dôvody	Opatrenia reakcie
Zariadenie sa nedá spustit'	1. Nepripojený napájací zdroj alebo chybný	1. Skontrolujte napájanie a skontrolujte bezpečnostné zariadenia. V prípade
alebo sa náhle zastaví	napájací kábel/zástrčkaTlakový stav v pokoji v dôsledku blokádPoškodenie obežného kolesa spôsobujúce zablokovanieAktivovaný tepelný ističZlyhaný vnútorný tlakový signálny spínač	potreby sa obráťte na odborníka na kontrolu elektrickej energie.Otvorte výstupný ventil, aby ste uvoľnili tlak. Odstráňte všetky blokády z potrubia alebo čerpadla. Pred naplnením vodou nechajte čerpadlo úplne vychladnúť.Nechajte obežné koleso skontrolovať a opraviť kvalifikovaným odborníkom na údržbu.Uistite sa, že teplota okolia a vody je nižšia ako 35 °C. Ked’ sa teploty normalizujú, obnovte napájanie čerpadla.Skontrolujte zdroj signálu prostredníctvom príslušného oddelenia údržby dopravy.
Zariadenie sa často spúšťa a zastavuje	Únik alebo upchatie	Udržiavajte alebo vymieňajte chybné potrubia a spoje. Odpojte napájanie, aby ste vyčistili jednosmerný ventil.
Príliš malý prietok alebo žiadny prietok vody	Nedostatočné zásobovanie vodouPoškodená tlaková trubicaŠpinavá voda alebo odpadová vodaBlokovanie prívodu	Zvýšte prívod vody, aby ste sa uistili, že dosiahne výšku obežného kolesa.Nastavte hadicu a vymeňte všetky poškodené časti potrubia.Vyčistite prívod a vymeňte všetky poškodené súčasti, ako sú opotrebované obežné kolesá.Vyčistite prívod, aby ste zabezpečili nerušený prietok vody.
Čerpadlo sa nedá vypnúť	Nečistoty v jednosmernom ventile	Nechajte jednosmerný ventil skontrolovať a vyčistiť odborníkom na údržbu.

LIKVIDÁCIA POUŽITÝCH ZARIADENÍ

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia. Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
