HASZNÁLATI ÚTMUTATÓ HT-GP-007 Hillvert

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása		Paraméter értéke
Precíziós mérleg		Merülőszivattyú
Modell		HT-GP-007
Névleges feszültség [V~] / frekvencia [Hz]		230/50
Névleges teljesítmény [W]		1100
Védelmi osztály		I
Védelmi fokozat IP		IPX8
Méretek [szélesség x mélység x magasság; cm]		15 x 15 x 60
Súly [kg]		11,3
A szivattyúzás maximális magassága [m]		45
Maximális vízhőmérséklet [°C]		35
A szivattyú legalacsonyabb szívási szintje [mm]		50
A részecskék maximális mérete [mm]		1
Maximális áramlási sebesség [L/min]		100
Maximális szívás [m]		12
Maximális szivattyúnyomás [bar]		4,5
Átmérő [mm]	Bemenet	30,3
	Kimenet

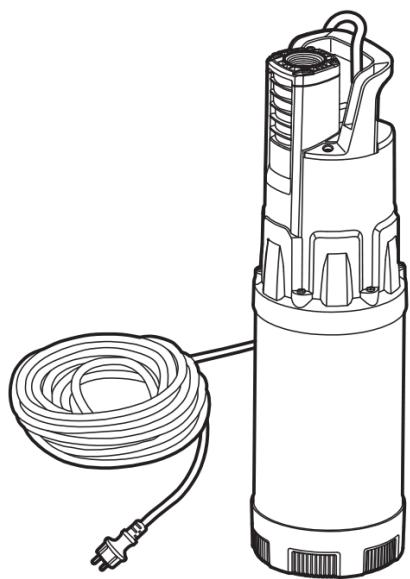

Eszköz leírása

A szivattyú használatának előkészítése és telepítése

Telepítés

1. Helyigény:

○ Biztosítsa, hogy a beépítési terület keresztmetszete legalább 20x20 cm legyen.

2. Merülési mélység:

- Merítse a berendezést a műszaki paraméterekben megadott mélységig.

3. Szívónyílás:

○ A berendezés stabilitásának megőrzése érdekében győződjön meg arról, hogy a szívónyílás nem tartalmaz semmilyen akadályt a telepítés során.

Vigyázat!

• A berendezés károsodásának kockázata:

Ne emelje a szivattyút a kábel vagy a nyomótömlő segítségével, mivel ezeket az alkatrészeket nem úgy tervezték, hogy ellenálljanak a szivattyú súlyának húzóerejének.

Figyelem!

- Kapcsolat integritása:

Győződjön meg arról, hogy minden csatlakozóvezeték és illesztés hatékonyan le van zárva. A szivárgás gyakori működést okozhat, és csökkentheti a berendezés élettartamát.

Csatlakoztassa a nyomócsövet

- Csőcsatlakozás:

○ Csavarozza be a nyomócsövet szorosan a nyomócsőbe. Minden csatlakozást menetes tömítőszalaggal kell lezárni.

- Tömlóadapter:

○ Ha nyomótömlőt használ, csavarja a megfelelő nyomótömlő-adaptert a nyomócsuklóba.

• Tömlőcsatlakozás:

- Erősen csatlakoztassa a nyomótömlőt a tömlőadapterhez, és rögzítse egy tömlőcsíptetővel.

- Alkalmi használat:

○ Alkalmi használatra válasszon megfelelő vízvezetékeket. A rögzített pozíciókhoz visszacsapó szelepekkel ellátott merev csövek használata ajánlott, hogy megakadályozzák a folyadék visszaáramlását, amikor a gépet kikapcsolják.

Tevékenység

- Kötélkapcsolat:

Használjon erős kötelet a szivattyú fogantyújához. A szivattyút ferdén merítse a folyadékba, hogy megakadályozza a buborékok kialakulását a készülék alatt, amelyek akadályozhatják a szívást.

- Elhelyezés:

○ Lassan engedje le a berendezést a folyadéktartályba, és a vízbe merülést követően szükség szerint állítsa be a helyzetét. Rendezze a szivattyút a tartály aljára.

• A kötél rögzítése:

○ A leeresztés után rögzítse a kötél végét, hogy a szivattyú biztonságosan kezelhető legyen lógás közben.

- Tápcsatlakozás:

○ Ha a szivattyú a helyén van, csatlakoztassa a fő áramforráshoz a működés megkezdéséhez.

Eszközhasználat és funkcionalitás

Funkciók

1. Automatikus készenléti üzemmód:

Amikor a kimeneti szelep zárva van, a szivattyú készenléti üzemmódba lép, fenntartva a nyomást a csővezetékben. A szivattyú megáll, de készen áll az automatikus bekapcsolásra, amint a kimeneti szelep kinyílik és a nyomás megszűnik.

2. Száraz üzemmódú védelem:

Ha a szivattyú nem tud vizet szivattyúzni az elégtelen vízszint miatt, száraz üzemmódba lép, és leállítja a működést. A szivattyú csak akkor indul újra, ha a tápellátást visszakapcsolják.

3. Szivárgásérzékelés és védelem:

Ha a csővezetékben kisebb szivárgás keletkezik, amely a szivattyú gyakori elindulását okozza, a szivattyú védelmi üzemmódba lép és leáll. Csak a tápellátás visszakapcsolása után indul újra.

Műveleti ellenőrzőlista

A szivattyú bekapcsolása előtt győződjön meg arról, hogy a következő feltételek teljesülnek:

1. A csővezeték olyan fémcsovet vagy nyomástartó tömlót tartalmaz, amely képes ellenállni a nyomásnak.
2. Minden csőkötés megbízhatóan tömített.
3. A szivattyú biztonságosan rögzítve van a helyén.
4. A merülési mélység nem haladja meg a műszaki paraméterek határértékeit.
5. Minden elektromos csatlakozás megfelel a biztonsági előírásoknak.

6. A kimeneti szelep nyitva van.

Figyelem a kötélkezeléshez

• Ne működtesse a szivattyút nyomótömlő nélkül, hogy megakadályozza a tengelye körüli csavarodást.
• Folyamatos használat esetén rendszeresen ellenőrizze a kötél állapotát, mivel idővel meggyengülhet.
• A hosszú, erős köteleket az első használat előtt rögzítse a fogantyúhoz, hogy a vízbe merüléskor egyensúlyozni tudjon.

Használható tartomány

A szivattyú alkalmas:

• Pincék és aknák a víz felgyülemlésének megakadályozása érdekében.
• Automatizált vízellátás, vízelvezetés és nyomás alatti öntözés.
• Alkalmazások az otthoni, mezőgazdasági, kertészeti, vízvezeték-szerelési és hasonló területeken.

Tisztítás és karbantartás

• Tiltott anyagok: Ne szállítson maró, gyúlékony vagy robbanásveszélyes anyagokat, például benzint vagy olajat. Kerülje a magas hőmérsékletű folyadékokkal, maró anyagokkal, szennyvízzel vagy alacsony mozgékonyságú iszappal való használatot.
• Hőmérsékleti határérték: A folyadék hőmérséklete nem haladhatja meg a 35 °C-ot.
• Tisztítási módszer: Tisztítsa meg a berendezést kívülről tiszta vízzel, puhább kefével és makacs szennyeződések esetén mosószerrel. A rendszer átöblítéséhez rövid ideig futtassa a szivattyút tiszta vízben.

Tárolás

• Ha fagyhatás lehetséges, távolítsa el és tisztítsa meg az összes berendezést, és tárolja fagymentes helyen.
• Figyelmeztetés: Karbantartás előtt mindig húzza ki a csatlakozót, és nyissa ki a kivezető szelepet a csővezeték nyomásának elengedése érdekében.

További figyelmeztetések és óvintézkedések

• A működési problémák megelőzése érdekében újrafelhasználás előtt győződjön meg arról, hogy a szivattyú mentes a szennyeződésmaradványoktól.
• A fagy károsíthatja a szivattyút és a tartozékokat; gondoskodjon azok száraz és megfelelő tárolásáról pozitív hőmérsékleten.

Hibaelhárítás	Okok	Válaszintézkedések
A készülék nem tud elindulni vagy hirtelen leáll	Nem csatlakoztatott tápegység vagy hibás tápkábel/csatlakozóNyugalmi nyomásállapot az elzáródások miattA járókerék sérülése eltömődést okozTermikus megszakító aktiválvaMeghibásodott belső nyomásjelző kapcsoló	Ellenőrizze az áramellátást és vizsgálja meg a biztonsági berendezéseket. Szükség esetén forduljon szakemberhez elektromos ellenőrzés céljából.Nyissa ki a kimeneti szelepet a nyomás csökkentéséhez. Távolítsa el a csövek vagy a szivattyú esetleges dugulásait. Hagyja a szivattyút teljesen kihúlni, mielőtt újra feltöltené vízzel.Ellenőriztesse és szervizeltesse a járókereket szakképzett karbantartó szakemberrel.Biztosítsa, hogy a környezet és a víz hőmérséklete 35 °C alatt legyen.Amint a hőmérséklet normalizálódik, állítsa vissza a szivattyú áramellátását.Ellenőrizze a jelzési forrást az illetékes forgalmi karbantartó osztályon keresztül.
A készülék gyakran elindul és leáll	Szivárgás vagy eltömődés	Karbantartja vagy kicseréli a hibás csöveket és kötéseket. Az egyutas szelep tisztításához kapcsolja le az áramellátást.
Túl kicsi az áramlási sebesség vagy nincs vízáramlás	Elégtelen vízellátásSérült nyomócsőSzennyezett víz vagy részecskés szennyvízBemeneti dugulás	Növelje a vízellátást, hogy az elérje a járókerék magasságát.Állítsa be a tömlőt, és cserélje ki a csővezeték sérült szakaszait.Tisztítsa meg a szívócsövet, és cserélje ki a sérült alkatrészeket, például a kopott járókereket.Tisztítsa meg a beömlőnyílást, hogy biztosítsa az akadálytalan vízáramlást.
A szivattyú nem tud leállni	Szennyeződés az egyutas szelepen	Ellenőriztesse és tisztíttassa meg az egyutas szelepet karbantartó szakemberekkel.

HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez. A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
