Type de produit	Pompe submersible
Marque	Hillvert
Modèle	HT-GP-007
Tension nominale	230 V ~
Fréquence nominale	50 Hz
Puissance nominale	1100 W
Classe de protection	Classe I
Indice de protection	IPX8
Dimensions (L x P x H)	15 x 15 x 60 cm
Poids	11,3 kg
Hauteur de pompage maximale	45 m
Hauteur d'aspiration maximale	12 m
Pression de pompage maximale	4,5 bar
Débit maximal	100 L/min
Diamètre d'entrée	30,3 mm
Température maximale de l'eau	35 °C
Taille maximale des particules	1 mm
Niveau d'aspiration le plus bas	50 mm
Utilisation recommandée	Drainage, irrigation, alimentation en eau, sous-sols et puits
Protection intégrée	Mode veille automatique, protection contre le fonctionnement à sec, détection et protection contre les fuites
Entretien et nettoyage	Nettoyage avec eau propre, brosse douce et détergent ; rinçage à l'eau claire

FOIRE AUX QUESTIONS - HT-GP-007 Hillvert

Quelle est la hauteur de pompage maximale de la pompe Hillvert HT-GP-007 ?

La hauteur de pompage maximale est de 45 mètres. Cette performance permet d'évacuer l'eau de sous-sols profonds ou de puits.

Quel est le débit maximal de cette pompe submersible ?

Le débit maximal est de 100 litres par minute. Ce débit est idéal pour le drainage rapide de grandes surfaces ou l'irrigation.

Comment installer la pompe Hillvert HT-GP-007 ?

Assurez-vous d'avoir un espace d'installation d'au moins 20x20 cm. Immergez la pompe à la profondeur spécifiée, reliez le tuyau de pression au raccord, puis abaissez lentement la pompe à l'aide d'une corde solidement attachée à la poignée. Vérifiez que l'ouverture d'aspiration n'est pas obstruée.

Comment protéger la pompe contre le fonctionnement à sec ?

La pompe intègre une protection contre le fonctionnement à sec. Si le niveau d'eau est insuffisant, elle s'arrête automatiquement. Pour redémarrer, il suffit de rétablir l'alimentation électrique.

Peut-on utiliser cette pompe avec de l'eau chaude ?

La température maximale de l'eau ne doit pas dépasser 35 °C. Il est recommandé de ne pas l'utiliser avec de l'eau chaude au-delà de cette limite pour éviter d'endommager la pompe.

Quels sont les liquides interdits pour cette pompe ?

Ne pas utiliser la pompe avec des liquides corrosifs, inflammables ou explosifs comme l'essence ou l'huile. Évitez également les eaux usées ou la boue à faible mobilité.

Comment nettoyer et entretenir la pompe Hillvert HT-GP-007 ?

Débranchez la pompe avant l'entretien. Nettoyez l'extérieur avec de l'eau propre, une brosse douce et un détergent si nécessaire. Faites fonctionner brièvement la pompe dans de l'eau propre pour rincer le système.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et les fusibles. Assurez-vous que la vanne de sortie est ouverte pour libérer la pression. Retirez les éventuels blocages dans les tuyaux ou la pompe. Si le problème persiste, faites appel à un professionnel.

Quel est l'indice de protection IPX8 ?

L'indice IPX8 signifie que la pompe est protégée contre une immersion continue dans l'eau, ce qui la rend adaptée à une utilisation submersible.

Comment stocker la pompe en hiver ?

En cas de risque de gel, retirez la pompe, nettoyez-la soigneusement et stockez-la dans un endroit à l'abri du gel. Assurez-vous qu'elle est complètement sèche avant de la ranger.

MODE D'EMPLOI HT-GP-007 Hillvert

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre		Valeur du paramètre
Nom de produit		Pompe submersible
Modèle		HT-GP-007
Tension nominale [V~] / fréquence [Hz]		230/50
Puissance nominale [W]		1100
Classe de protection		I
Indice de protection IP		IPX8
Dimensions [largeur x profondeur x hauteur; cm]		15 x 15 x 60
Poids [kg]		11,3
Hauteur maximale de pompage [m]		45
Température maximale de l'eau [°C]		35
Niveau d'aspiration de pompe le plus bas [mm]		50
Taille maximale des particules [mm]		1
Débit maximal [L/min]		100
Aspiration max. [m]		12
Pression de pompage maximale [bar]		4,5
Diamètre [mm]	Entrée	30,3
	Sortie

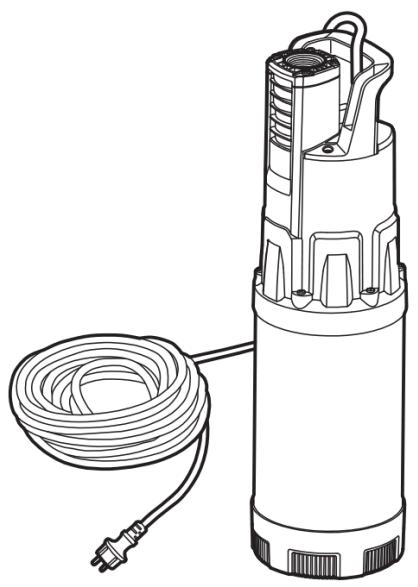

Description de l'appareil

Préparation à l'utilisation et à l'installation de la pompe

Installation

1. Espace requis :

- Assurez-vous que la zone d'installation a une section transversale minimale de 20x20 cm.

2. Profondeur d'immersion :

- Immergez l'équipement à la profondeur spécifiée dans les paramètres techniques.

3. Ouverture d'aspiration :

o Assurez-vous que l'ouverture d'aspiration est exempte de toute obstruction pendant l'installation afin de maintenir la stabilité de l'équipement.

Attention!

• Risque de dommages matériels :

- Ne soulevez pas la pompe à l'aide du câble ou du tuyau de pression, car ces composants ne sont pas conçus pour résister à la force de traction du poids de la pompe.

Avertissement!

• Intégrité de la connexion :

Assurez-vous que toutes les conduites de raccordement et tous les joints sont scellés efficacement. Les fuites peuvent provoquer un fonctionnement fréquent et réduire la durée de vie de l'équipement.

Raccorder le tuyau de pression

• Raccordement de tuyau :

- Vissez fermement le tuyau de pression dans le raccord de pression. Toutes les connexions doivent être scellées avec une ceinture d'étanchéité filetée.

- Adaptateur de tuyau :

Si vous utilisez un tuyau de pression, vissez l'adaptateur de tuyau de pression approprié dans le joint de pression.

• Raccord de tuyau :

- Fixez fermement le tuyau de pression à l'adaptateur de tuyau et fixez-le avec un collier de serrage.

• Utilisation occasionnelle :

Pour une utilisation occasionnelle, optez pour une plomberie adaptée. Pour les positions fixes, des tuyaux rigides avec clapets anti-retour sont recommandés pour éviter le reflux du fluide lorsque la machine est éteinte.

Opération

- Connexion de corde :

Utilisez une corde solide pour attacher la poignée de la pompe. Plongez la pompe dans le liquide en biais pour éviter la formation de bulles sous l'appareil, ce qui peut gêner l'aspiration.

- Placement:

○ Abaissez lentement l'équipement dans le récipient contenant du liquide et ajustez la position si nécessaire une fois immergé. Disposer la pompe au fond du récipient.

• Fixation de la corde :

- Après la descente, fixez l'extrémité de la corde pour permettre de manipuler la pompe en toute sécurité tout en la suspendant.

- Connexion électrique :

- Une fois la pompe en position, connectez-la à la source d'alimentation principale pour lancer le fonctionnement.

Utilisation et fonctionnalité de l'appareil

Fonctions

1. Mode veille automatique :

Lorsque la vanne de sortie est fermée, la pompe entre en mode veille, maintenant la pression dans la canalisation. La pompe reste arrêtée mais est prête à s'activer automatiquement une fois la vanne de sortie ouverte et la pression relâchée.

2. Protection contre le fonctionnement à sec :

Si la pompe ne parvient pas à pomper de l'eau en raison de niveaux d'eau insuffisants, elle entre en mode de protection de fonctionnement à sec, arrêtant

ainsi le fonctionnement. La pompe ne redémarrera que lorsque l'alimentation sera reconnectée.

3. Détection et protection contre les fuites :

En cas de fuite mineure dans la canalisation provoquant un démarrage fréquent de la pompe, celle-ci entre en mode protection et s'arrête. Il ne redémarrera qu'une fois l'alimentation rétablie.

Liste de contrôle des opérations

Avant de mettre la pompe en marche, assurez-vous que les conditions suivantes sont remplies :

1. La canalisation comprend un tube métallique ou un tuyau sous pression capable de résister à la pression.
2. Tous les joints de tuyaux sont scellés de manière fiable.
3. La pompe est solidement fixée dans sa position.
4. La profondeur de plongée ne dépasse pas les limites des paramètres techniques.
5. Tous les raccordements électriques sont conformes aux consignes de sécurité.
6. La vanne de sortie est ouverte.

Attention à la manipulation des cordes

• Ne pas faire fonctionner la pompe sans tuyau de pression pour éviter toute torsion autour de son axe.
• Vérifiez régulièrement l'état de la corde si elle est utilisée en continu, car elle peut s'affaiblir avec le temps.
• Attachez des cordes longues et solides à la poignée avant la première utilisation pour garder l'équilibre une fois immergé.

Plage d'utilisation

La pompe est adaptée pour :

• Sous-sols et puits pour éviter l'accumulation d'eau.
• Alimentation en eau automatisée, drainage et irrigation sous pression.
• Applications dans la maison, l'agriculture, le jardinage, la plomberie et des contextes similaires.

Nettoyage et entretien

- Matériaux interdits : Ne transportez pas de substances corrosives, inflammables ou explosives, comme l'essence ou l'huile. Évitez d'utiliser avec des liquides à haute température, des substances corrosives, des eaux usées ou de la boue à faible mobilité.

- Limite de température : La température du liquide ne doit pas dépasser 35°C.

- Matériaux interdits : Ne transportez pas de substances corrosives, inflammables ou explosives, comme l'essence ou l'huile. Évitez d'utiliser avec des liquides à haute température, des substances corrosives, des eaux usées ou de la boue à faible mobilité. - Limite de température : La température du liquide ne doit pas dépasser 35°C.

- Méthode de nettoyage : Nettoyez l'extérieur de l'équipement avec de l'eau propre, une brosse plus douce et un détergent pour la saleté tenace. Faites fonctionner la pompe brièvement dans de l'eau propre pour rincer le système.

Stockage

• Si le risque de gel est élevé, retirez et nettoyez tout l'équipement et stockez-le dans un environnement à l'abri du gel.
• Avertissement : Débranchez toujours l'appareil avant l'entretien et ouvrez la vanne de sortie pour libérer la pression de la canalisation.

Avertissements et précautions supplémentaires

• Assurez-vous que la pompe est exempte de résidus de saleté avant de la réutiliser pour éviter tout problème de fonctionnement.
• Le gel peut endommager la pompe et les accessoires ; veillez à ce qu'ils soient secs et stockés correctement à des températures positives.

Résolution de problèmes

Erreur de prise de vue	Raisons	Mesures de réponse
L'appareil ne démarre pas ou s'arrête brusquement	1. Alimentation non connectée ou cordon d'alimentation/fiche défectueux2. État de pression au repos dû aux blocages3. Dommage de la turbine provoquant un blocage4. Disjoncteur thermique activé5. Défaillance du contacteur de signal de pression interne	1. Vérifiez l'alimentation électrique et inspectez les dispositifs de sécurité.Consultez un professionnel pour une inspection électrique si nécessaire.2. Ouvrez la vanne de sortie pour relâcher la pression. Retirez tous les blocages des tuyaux ou de la pompe. Laissez la pompe refroidir complètement avant de la recharger avec de l'eau.3. Faites inspecter et entretenir la turbine par un professionnel de maintenance qualifié.4. Assurez-vous que la température ambiante et celle de l'eau sont inférieures à 35°C. Une fois les températures normalisées, rétablissez l'alimentation de la pompe.5. Vérifiez la source du signal auprès du service de maintenance du trafic approprié.
L'appareil démarre ets'arrête fréquemment	Fuite ou colmatage	Entretenir ou remplacer les tuyaux et joints défectueux. Coupez l'alimentationélectrique pour nettoyer la vanne unidirectionnelle.
Débit d'eau trop faible ou pas de débit d'eau	1. Approvisionnement en eau insuffisant2. Tube de pression endommagé3. Eau sale ou eaux usées particulaires4. Blocage de l'entrée	1. Augmentez l'alimentation en eau pour vous assurer qu'elle atteint la hauteur de la turbine.2. Ajustez le tuyau et remplacez toutes les sections endommagées de la canalisation.3. Nettoyez l'entrée et remplacez tous les composants endommagés, tels que les turbines usées.4. Nettoyez l'entrée pour assurer un débit d'eau sans entrave.
La pompe ne peut pas s'arrêter	Saleté dans la valve unidirectionnelle	Faites inspecter et nettoyer la valve unidirectionnelle par des professionnels de l'entretien.

ÉLIMINATION DES APPAREILS USAGÉS

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement. Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
