BRUKSANVISNING HT-GP-007 Hillvert

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning		Parametervärde
Produktnamn		Dränkbar pump
Modell		HT-GP-007
Nominell spänning [V~] / frekvens [Hz]		230/50
Nominell effekt [W]		1100
Isolationsklass		I
IP-skyddsklass (Kapslingsklass)		IPX8
Mått [bredd x djup x höjd; cm]		15 x 15 x 60
Vikt [kg]		11,3
Max pumphöjd [m]		45
Max vattentemperatur [° C]		35
Lägsta pumpens sugnivå [mm]		50
Max storlek på partiklar [mm]		1
Max flöde [L/min]		100
Max sug [m]		12
Max pumptrtyck [bar]		4,5
Diameter [mm]	Inlopp	30,3
	Utlopp

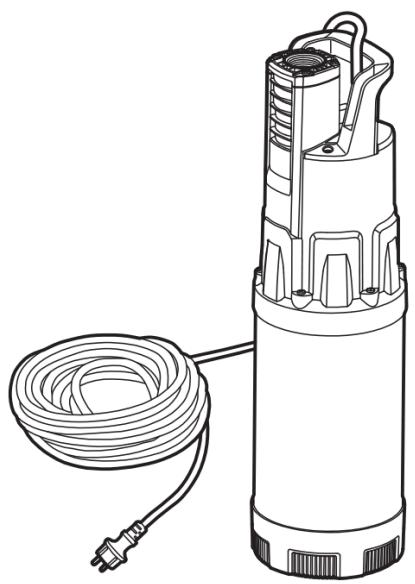

Beskrivning av apparaten

Förberedelse för användning och installation av pumpen

Installation

1. Utrymmesbehov:

Se till att installationsområdet har en minsta tvärsnittsarea på 20x20 cm.

2. Nedsänkningsdjup:

- Sänk ned utrustningen till det djup som anges i de tekniska parametrarna.

3. Sugöppning:

Se till att sugöppningen är fri från alla hinder under installationen för att bibehålla utrustningens stabilitet.

OBS!

• Risk för skador på utrustning:

○ Lyft inte pumpen med hjälp av kabeln eller tryckslangen, eftersom dessa komponenter inte är konstruerade för att motstå dragkraften från pumpens vikt.

Varning!

• Anslutningsintegritet:

Se till att alla anslutningsledningar och skarvar tätas effektivt. Läckor kan orsaka frekvent drift och minska utrustningens livslängd.

Anslut tryckröret

• Röranslutning:

- Skruva fast tryckröret ordentligt i tryckförbandet. Alla anslutningar ska tätas med ett gångat tätningsbälte.

- Slangadapter:

- Om du använder en tryckslang, skruva in lämplig tryckslangadapter i tryckförbandet.

- Slangfäste:

- Fäst tryckslangen ordentligt på slangadaptern och fäst den med en slangklämma.

- Enstaka användning:

För tillfällig användning, välj lämplig VVS. För fasta lägen rekommenderas stela rör med backventiler för att förhindra vätskeåterströmning när maskinen är avstängd.

Användning

- Repanslutning:

○ Använd ett starkt rep för att fästa på pumphandtaget. Doppa pumpen i vätskan i en vinkel för att förhindra att bubblor bildas under enheten, vilket kan störa suget.

- Placering:

- Sänk utrustningen långsamt ner i vätskebehållaren och justera positionen efter behov när den är nedsänkt. Ordna pumpen i botten av behållaren.

- Säkra repet:

- Efter sänkning, säkra repets ände så att pumpen kan hanteras säkert medan den hänger.

- Strömanslutning:

- När pumpen är på plats, anslut den till huvudströmkällan för att starta driften.

Enhetens användning och funktionalitet

Funktioner

1. Automatiskt standbyläge:

När utloppsventilen är stängd går pumpen in i standby-läge och bibehåller trycket i rörledningen. Pumpen förblir stoppad men är redo att aktiveras automatiskt när utloppsventilen öppnas och trycket släpps.

2. Skydd för torr drift:

- Om pumpen inte kan pumpa vatten på grund av otillräckliga vattennivåer går den in i torrdriftsskyddsläge och stoppar driften. Pumpen kommer bara att starta om när strömmen återansluts.

3. Läckagedetektering och skydd:

- Vid ett mindre läckage i rörledningen som gör att pumpen startar ofta, går pumpen in i ett skyddsläge och stannar. Den kommer bara att starta om efter att strömmen återanslutits.

Driftschecklista

Innan du slår på pumpen, se till att följande villkor är uppfyllda:

1. Rörledningen inkluderar ett metallrör eller tryckslang som kan motstå tryck.
2. Alla rörskarvar är tillförlitligt tätade.
3. Pumpen är säkert fixerad i sitt läge.
4. Dykdjupet överstiger inte de tekniska parametergränserna.
5. Alla elektriska anslutningar överensstämmer med säkerhetsanvisningarna.
6. Utloppsventilen är öppen.

Uppmärksamhet för rephantering

- Använd inte pumpen utan en tryckslang för att förhindra att den vrids runt dess axel.

• Kontrollera regelbundet skicket på repet om det används kontinuerligt, eftersom det kan försvagas med tiden.
• Fäst långa, starka rep på handtaget innan den första användningen för att balansera när den är nedsänkt.

Användbart intervall

Pumpen är lämplig för:

• Källare och schakt för att förhindra vattenansamling.
• Automatiserad vattenförsörjning, dränering och trycksatt bevattning.
• Tillämpningar inom hem, lantbruk, trädgårdsarbete, VVS och liknande sammanhang.

Rengöring och underhåll

• Förbjudna material: Transportera inte frätande, brandfarliga eller explosiva ämnen, som bensin eller olja. Undvik användning med högtemperaturvätskor, frätande ämnen, avloppsvatten eller lera med låg rörlighet.
• Temperaturgräns: Vätskans temperatur får inte överstiga 35°C.
• Rengöringsmetod: Rengör utrustningen utvändigt med rent vatten, mjukare borste och rengöringsmedel för envis smuts. Kör pumpen kort i rent vatten för att spola systemet.

Lagring

• Om frost är möjlig, ta bort och rengör all utrustning och förvara den i en frostfri miljö.
• Varning: Dra alltid ur kontakten före underhåll och öppna utloppsventilen för att släppa trycket i rörledningen.

Ytterligare varningar och försiktighetsåtgärder

• Se till att pumpen är fri från smutsrester före återanvändning för att förhindra driftsproblem.
• Frost kan skada pumpen och tillbehören; se till att de är torra och förvaras korrekt i positiva temperaturer.

Felsökning

Fel vid fotografering	Skäl	Responsåtgärder
Enheten kan inte starta eller stannar plötsligt	1. Oansluten strömkälla eller defekt nätsladd/kontakt2. Trycktillständ i vila på grund av blockeringar3. Impellerskada som orsakar blockering4. Termisk brytare aktiverad5. Felaktig intern trycksignalbrytare	1. Kontrollera strömförsörjningen och inspektera säkerhetsanordningar.Rådfråga en fackman för elinspektion om det behövs.2. Öppna utloppsventilen för att minska trycket. Ta bort eventuella blockeringar från rören eller pumpen. Låt pumpensvalna helt innan du laddar den med vatten.3. Låt en kvalificerad underhållspersonal inspektera och serva pumphjulet.4. Se till att omgivnings- och vattentemperaturen är under 35°C. När temperaturen har normaliserats återställer du strömmen till pumpen.5. Kontrollera signalkällan genom lämplig trafikunderhållsavdelning.
Enheten startar och stannar ofta	Läckage eller igensättning	Underhåll eller byt ut felaktiga rör och skarvar. Bryt strömförsörjningen för att rengöra envägsventilen.
För litet flöde eller inget vattenflöde	1. Otilräcklig vattentillförsel2. Skadat tryckrör3. Smutsigt vatten eller partikelformigt avloppsvatten4. Inloppsblockering	1. Öka vattentillförseln för att säkerställa att den när pumphjulshöjden.2. Justera slangen och byt ut eventuella skadade delar av rörledningen.3. Rengör inloppet och byt ut alla skadade komponenter, såsom slitna pumphjul.4. Rengör inloppet för att säkerställa obehindrat vattenflöde.
Pumpen kan inte stängas av	Smuts i envägsventilen	Låt envägsventilen inspekteras och rengöras av underhållspersonal.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i

överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö. Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
