TD0101F - κατσαβίδι MAKITA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Βιδολόγος κρούσης
Μάρκα	Makita
Μοντέλο	TD0101F
Τροφοδοσία	Δίκτυο (καλώδιο τροφοδοσίας)
Τάση	Ίδια με την πινακίδα (μονοφασικό)
Διπλή μόνωση	Ναι (κατηγορία II)
Ταχύτητα χωρίς φορτίο	0 - 3 600 min⁻¹
Κρούσεις ανά λεπτό	0 - 3 200 min⁻¹
Μέγιστη ροπή σύσφιξης	100 N·m
Χωρητικότητα - Βίδες μηχανής	4 έως 8 mm
Χωρητικότητα - Τυπικός κοχλίας	5 έως 14 mm
Χωρητικότητα - Κοχλίας υψηλής αντοχής	5 έως 10 mm
Διαστάσεις (Μ x Π x Υ)	184 mm x 67 mm x 192 mm
Καθαρό βάρος	0,99 kg (σύμφωνα με EPTA 01/2014)
Άκρο (υποδοχή εργαλείου)	Εξάγωνο 6,35 mm (1/4 ίντσας)
Σκανδάλη	Μεταβλητή (ταχύτητα ανάλογη της πίεσης)
Διακόπτης αλλαγής φοράς	Ναι (εμπρός/πίσω)
Λυχνία LED	Ναι (μόνο για μοντέλο TD0101F)
Άγκιστρο ανάρτησης	Ναι (αφαιρούμενο, και από τις δύο πλευρές)
Προβλεπόμενη χρήση	Βίδωμα σε ξύλο, μέταλλο και πλαστικό
Στάθμη ηχητικής πίεσης	93 dB(A) (αβεβαιότητα 3 dB(A))
Στάθμη ηχητικής ισχύος	101 dB(A) (αβεβαιότητα 3 dB(A))
Δόνηση (σύσφιξη με κρούση)	7,5 m/s² (αβεβαιότητα 1,5 m/s²)
Συντήρηση	Ελέγχετε και αντικαθιστάτε τα καρβουνάκια τακτικά

Συχνές ερωτήσεις - TD0101F MAKITA

Πώς να αλλάξετε τη φορά περιστροφής;

Χρησιμοποιήστε τον μοχλό αλλαγής φοράς (ένδειξη 3). Σπρώξτε τον στη μεριά Α για ωριαία περιστροφή, στη μεριά Β για αντιωριαία περιστροφή. Ενεργοποιήστε τον διακόπτη μόνο μετά από πλήρη ακινητοποίηση του εργαλείου.

Πώς να τοποθετήσετε ένα άκρο;

Τραβήξτε το περίβλημα (ένδειξη 5) προς τα εμπρός, τοποθετήστε το άκρο μέχρι τέρμα, και μετά αφήστε το περίβλημα. Βεβαιωθείτε ότι το άκρο είναι καλά ασφαλισμένο. Για μακριά άκρα, χρησιμοποιήστε το κατάλληλο τμήμα άκρου.

Ποια είναι η μέγιστη ροπή σύσφιξης;

Η μέγιστη ροπή είναι 100 N·m. Η πραγματική ροπή εξαρτάται από τον τύπο βίδας, το υλικό και τη διάρκεια σύσφιξης. Πάντα να κάνετε μια δοκιμή πριν από τη χρήση.

Μπορώ να χρησιμοποιήσω αυτό το εργαλείο με μπαταρία;

Όχι, το TD0101F είναι ενσύρματο μοντέλο με καλώδιο τροφοδοσίας δικτύου. Πρέπει να συνδεθεί σε πρίζα.

Πώς να αντικαταστήσετε τα καρβουνάκια;

Αποσυνδέστε το εργαλείο. Αφαιρέστε τα καπάκια της θήκης καρβουνιών (ένδειξη 14) με ένα κατσαβίδι. Αντικαταστήστε και τα δύο φθαρμένα καρβουνάκια με ίδια καρβουνάκια Makita. Τοποθετήστε ξανά τα καπάκια.

Ποια είναι η χωρητικότητα βιδώματος;

Βίδες μηχανής: 4 έως 8 mm. Τυπικοί κοχλίες: 5 έως 14 mm. Κοχλίες υψηλής αντοχής: 5 έως 10 mm. Οι ακριβείς χωρητικότητες ποικίλουν ανάλογα με το υλικό.

Πώς να χρησιμοποιήσετε το άγκιστρο ανάρτησης;

Το άγκιστρο (ένδειξη 16) στερεώνεται σε μια εγκοπή (ένδειξη 17) σε κάθε πλευρά του περιβλήματος. Σφίξτε τη βίδα (ένδειξη 15) για να το ασφαλίσετε. Επιτρέπει την προσωρινή ανάρτηση του εργαλείου.

Η λυχνία LED ανάβει συνεχώς;

Ναι, η λυχνία (ένδειξη 2) παραμένει αναμμένη όσο το εργαλείο είναι συνδεδεμένο, ακόμα και χωρίς να πατήσετε τη σκανδάλη. Μην κοιτάτε απευθείας την πηγή φωτός.

Ποιες προφυλάξεις ασφαλείας πρέπει να ληφθούν;

Φοράτε ωτοασπίδες, κρατήστε το εργαλείο από τις μονωμένες επιφάνειες, κρατήστε τα χέρια μακριά από περιστρεφόμενα μέρη και μην αγγίζετε το άκρο μετά τη χρήση (καυτό). Να χρησιμοποιείτε πάντα σταθερή βάση.

Πώς να καθαρίσετε το εργαλείο;

Χρησιμοποιήστε ένα στεγνό πανί για τη λυχνία και το περίβλημα. Μη χρησιμοποιείτε ποτέ βενζίνη, διαλυτικό ή οινόπνευμα. Για τα καρβουνάκια, διατηρήστε τα καθαρά και χωρίς εμπόδια στην ολίσθηση στις θήκες καρβουνιών.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TD0101F MAKITA

GR Κρουστικό Κατσαβίδι

Οδηγίες χρήσης

TD0101 TD0101F

ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες)

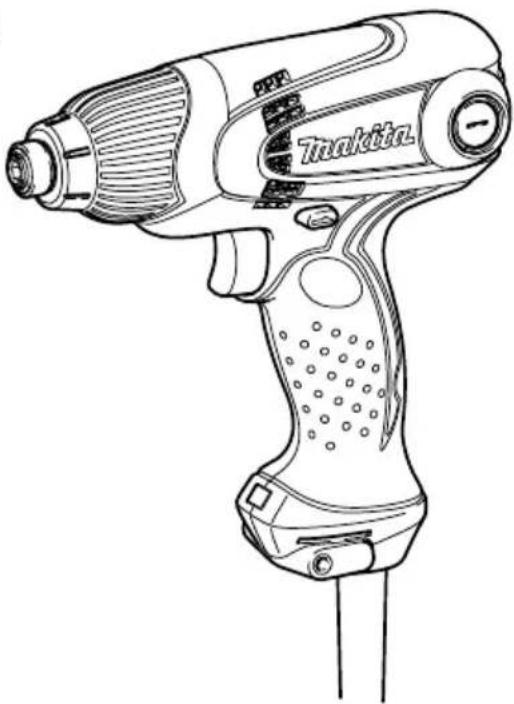

Γενική περιγραφή

1. Σκανδάλη-διακόπτης

2. Ροπή σύσφιξης

3. Καπάκι υποδοχής για το καρβουνάκι

4. Λάμπα

5. Χρόνος σύσφιξης (Δευτ.)

6. Αναστροφικό

7. Κατάλληλη ροπή σύσφιξης

8. Bíðα

9. Mútn

10. Μπουλόνι υψηλής αντοχής

11. Γάντζος

12. Περίβλημα

13. Ένδειξη ορίου

14. Εγκοπή

15. Τεμ ά χι ο μύτης

16. Κατσαβίδι

17. Προφυλακτήρας

18. Tumí kó μπουλόνι

19. Κάλυμμα θήκης σφύρας

ΠΡΟΔΙΑΓΡΑΦΕΣ

Μοντέλο TD0101/TD0101F
Δυνατότητες	Μηχανική βίδα 4 mm - 8 mm
	Τυπι κό μπουλόνι 5 mm - 14 mm
	Μπουλόνι υψηλής αντοχής	5 mm - 10 mm
Ταχύτητα χωρίς φορτίο (min-1)		0 - 3.600
Κρούσεις το λεπτό (min-1)		0 - 3.200
Μέγιστη ροπή σύσφιξης		100 N·m
Διαστάσεις (M x Π x Y)		184 mm x 67 mm x 192 mm
Καθαρό βάρος		0,99 kg
Τάξη ασφάλειας		☐/II

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
  • Τα τεχνικά χαρακτηριστικά ενδέχεται να διαφέρουν ανάλογα με τη χώρα.
  • Βάρος σύμφωνα με τη διαδικασία ΕΡΤΑ 01/2014

Προοριζόμενη χρήση

ENE033-1

Το εργαλείο προορίζεται για βίδωμα σε ξύλο, μέταλλο και πλαστικό.

Ηλεκτρική παροχή

ENF002-2

Το εργαλείο πρέπει να συνδέεται μόνο σε ηλεκτρική παροχή της ίδιας τάσης με αυτήν που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα εργαλεία αυτά διαθέτουν διπλή μόνωση και συνεπώς μπορούν να συνδεθούν με πρίζες χωρίς γείωση.

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο

GEA010-2

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις

προειδοποιήσεις ασφάλειας, οδηγίες, εικονογραφήσεις και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των οδηγιών που αναγράφονται κατωτέρω μπορεί να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική παραπομπή.

Στις προειδοποιήσεις, ο όρος “ηλεκτρικό εργαλείο” αναφέρεται σε ηλεκτρικό εργαλείο που τροφοδοτείται από

την κύρια παροχή ηλεκτρικού ρεύματος (με ηλεκτρικό καλώδιο) ή σε ηλεκτρικό εργαλείο που τροφοδοτείται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΚΡΟΥΣΤΙΚΟ ΚΑΤΣΑΒΙΔΙ

GEB136-1

1. Να κρατάτε το ηλεκτρικό εργαλείο από τις λαβές με μόνωση όταν εκτελείτε εργασίες κατά τις οποίες ο συνδετήρας μπορεί να έρθει σε επαφή με κρυμμένα καλώδια ή με το ίδιο του το καλώδιο. Αν ο συνδετήρας έρθει σε επαφή με κάποιο ηλεκτροφόρο καλώδιο, μπορεί τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου να γίνουν κι αυτά ηλεκτροφόρα και να προκληθεί ηλεκτροπληξία στο χειριστή.
2. Να βεβαιώνεστε πάντα ότι στέκεστε σταθερά. Όταν χρησιμοποιείτε το εργαλείο σε υψηλές τοποθεσίες, να βεβαιώνεστε ότι δεν βρίσκεται κανένας από κάτω.
3. Να κρατάτε το εργαλείο σταθερά.
4. Να φοράτε ωτασπίδες.
5. Μην αγγίζετε τη μύτη ή το τεμάχιο εργασίας αμέσως μετά τη λειτουργία. Μπορεί να είναι εξαιρετικά καυτά και να προκληθεί έγκαυμα στο δέρμα σας.
6. Μην πλησιάζετε τα χέρια σας σε περιστρεφόμενα μέρη.
7. Να χρησιμοποιείτε τις βοηθητικές λαβές, εάν παρέχονται με το εργαλείο. Η απώλεια του ελέγχου μπορεί να προκαλέσει προσωπικό τραυματισμό.
8. Να κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες συγκράτησης κατά την

εκτέλεση εργασιών όπου το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυφές καλωδιώσεις ή με το δικό του καλώδιο τροφοδοσίας. Σε

περίπτωση επαφής του εξαρτήματος κοπής με ηλεκτροφόρο καλώδιο, μπορεί τα εκτεθειμένα μεταλλικά εξαρτήματα του ηλεκτρικού εργαλείου να καταστούν τα ίδια ηλεκτροφόρα και να προκαλέσουν ηλεκτροπληξία στο χειριστή.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στην άνεση ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου.

Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολουθήσετε τους κανόνες ασφάλειας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΣΟΧΗ:

- Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία του.

Δράση διακόπτη (Εικ. 1)

ΠΡΟΣΟΧΗ:

- Πριν συνδέετε το εργαλείο στην πρίζα, πάντοτε να ελέγχετε ότι η σκανδάλη-διακόττης ενεργοποιείται κανονικά και επιστρέφει στη θέση «OFF» όταν την αφήνετε.

Για να ξεκινήσετε το εργαλείο, απλά πατήστε τη σκανδάλη-διακόπτη. Αν αυξήσετε την πίεση στη σκανδάλη-διακόπτη, αυξάνεται η ταχύτητα του εργαλείου. Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη-διακόπτη.

Άναμμα της λάμπας (Μοντέλο TD0101F μόνο) (Εικ. 2)

ΠΡΟΣΟΧΗ:

- Μην κοιτάτε κατευθείαν μέσα στο φως ή στην πηγή του φωτός.

Συνδέσετε το βύσμα για να ανάψεί τη λάμπα. Η λάμπα παραμένει αναμμένη κατά τη διάρκεια που το βύσμα είναι συνδεδεμένο.

ΣΗΜΕΙΩΣΗ:

- Χρησιμοποιήστε ένα στεγνό πανί για να σκουπίσετε την σκόνη από το φακό της λάμπας. Προσέχετε να μη γρατσουνίσετε το φακό της λάμπας, επειδή μπορεί να μειωθεί η ένταση του φωτισμού.

- Μη χρησιμοποιείτε νέφτι ή βενζίνη για να καθαρίσετε τη λάμπα. Τέτοιοι διαλύτες μπορεί να καταστρέψουν τη λάμπα.

Δράση αναστροφικού (Εικ. 3)

- Το εργαλείο αυτό διαθέτει αναστροφικό για να αλλάζετε την κατεύθυνση περιστροφής. Πατήστε το αναστροφικό από την πλευρά Α για δεξιόστροφη περιστροφή ή από την πλευρά Β για αριστερόστροφη περιστροφή.

ΠΡΟΣΟΧΗ:

• Πριν από τη λειτουργία, να ελέγχετε πάντοτε την κατεύθυνση περιστροφής.
• Να χρησιμοποιείτε το αναστροφικό μόνο όταν το εργαλείο είναι εντελώς ακινητοποιημένο. Αν αλλάξετε την κατεύθυνση περιστροφής πριν ακινητοποιηθεί το εργαλείο, μπορεί να προκληθεί βλάβη στο εργαλείο.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ:

- Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό.

Τοποθέτηση ή αφαίρεση της μύτης βιδώματος ή της υποδοχής της μύτης (Εικ. 4)

Χρησιμοποιήστε μόνο τις μύτες που διαθέτουν το τμήμα εισχώρησης που δείχνεται στην εικόνα.

Για χώρες της Ευρώπης και της Βόρειας & Νότιας Αμερικής, την Αυστραλία και τη Νέα Ζηλανδία

A=12 mmB=9 mm

Χρησιμοποιείστε μόνο μύτες αυτών των τύπων. Ακολουθήστε τη διαδικασία (1). (Σημείωση) Δεν είναι απαραίτητο το τεμάχιο της μύτης.

006348

Για άλλες χώρες

A=17 mmB=14 mm	Για να τοποθετήσετε τις μύτες αυτών των τύπων, ακολουθήστε τη διαδικασία (1).(Σημείωση) Οι μύτες της Makita είναι αυτών των τύπων.
A=12 mmB=9 mm	Για να τοποθετήσετε τις μύτες αυτών των τύπων, ακολουθήστε τη διαδικασία (2).(Σημείωση) Το τεμάχιο της μύτης είναι απαραίτητο για την τοποθέτηση της μύτης.

006349

1. Για να τοποθετήσετε τη μύτη, τραβήξετε το περίβλημα προς την κατεύθυνση του βέλους και βάλτε τη μύτη μέσα στο περίβλημα όσο μέσα μπορεί να μπει. Μετά ελευθερώστε το περίβλημα για να στερεώσετε τη μύτη. (Εικ. 5)
2. Για να τοποθετήσετε τη μύτη, τραβήξετε το περίβλημα προς την κατεύθυνση του βέλους και εισχωρήστε το τεμάχιο της μύτης και τη μύτη μέσα στο περίβλημα όσο μέσα μπορεί να μπει. Το τεμάχιο της μύτης πρέπει να εισαχθεί μέσα στο περίβλημα με το μυτερό άκρο να βλέπει προς τα μέσα. Μετά ελευθερώστε το περίβλημα για να στερεώσετε τη μύτη. (Εικ. 6)

Για να αφαιρέσετε τη μύτη τραβήξτε το περίβλημα προς την διεύθυνση του βέλους και τραβήξτε γερά τη μύτη προς τα έξω.

ΣΗΜΕΙΩΣΗ:

- Εάν δεν έχει μπει η μύτη αρκετά βαθιά μέσα στη κεφαλή, η κεφαλή δεν θα επιστρέψει στην αρχική της θέση και η μύτη δεν θα στερεωθεί. Σε αυτή την περίπτωση προσπαθήστε να βάλετε την μύτη σύμφωνα με τις παρακάτω οδηγίες.

ΛΕΙΤΟΥΡΓΙΑ (Εικ. 7)

ΣΗΜΕΙΩΣΗ:

• Το μέγεθος της ξυλόβιδας που μπορεί να σφιχτεί με αυτό το εργαλείο ενδέχεται να διαφέρει ανάλογα από τον τύπο του υλικού που στερεώνεται. Πάντοτε να εκτελείτε μια δοκιμαστική εργασία για να καθορίσετε το μέγεθος της ξυλόβιδας.

Κράτημα του εργαλείου

Κρατήστε το εργαλείο μόνο από τη λαβή όταν εκτελείτε κάποια εργασία. Μην αγγίζετε το μεταλλικό τμήμα.

Η κατάλληλη ροπή σύσφιξης μπορεί να διαφέρει ανάλογα με το είδος ή το μέγεθος της βίδας/του μπουλονιού, του υλικού του αντικειμένου που στερεώνεται, κτλ. Η σχέση μεταξύ της ροπής σύσφιξης και του χρόνου σύσφιξης δείχνεται στα διαγράμματα. (Εικ. 8 και 9)

Κρατήστε σταθερά το εργαλείο και τοποθετήστε το άκρο της μύτης βιδώματος στην κεφαλή της βίδας. Πιέστε προς τα εμπρός το εργαλείο έτσι ώστε η μύτη να μην γλιστρήσει από τη βίδα και ενεργοποιήστε το εργαλείο για να ξεκινήσετε τη λειτουργία.

ΣΗΜΕΙΩΣΗ:

• Χρησιμοποιήστε την κατάλληλη μύτη για την κεφαλή της βίδας/του μπουλονιού που επιθυμείτε να χρησιμοποιήσετε.
• Κατά το βίδωμα μιας Μ8 βίδας ή μικρότερης, πιέστε με προσοχή την σκανδάλη-διακόπτη έτοι ώστε η βίδα να μην πάθει ζημιά.
  • Να κρατάτε το εργαλείο σε ευθεία με τη βίδα.
• Εάν σφίξετε την βίδα για παραπάνω χρόνο από ότι δείχνουν τα σχεδιαγράμματα, η βίδα ή η άκρη του κατσαβιδιού ενδέχεται να υπερενταθεί, να παραμορφωθεί, να πάθει ζημιά κτλ. Πριν αρχίσετε την εργασία σας, εκτελέστε πάντα μια δοκιμαστική λειτουργία για να καθορίσετε τον κατάλληλο χρόνο σύσφιξης για τη βίδα σας.

Η ροπή σύσφιξης επηρεάζεται από μια ευρεία ποικιλία παραγόντων συμπεριλαμβανομένων των ακόλουθων. Μετά από τη σύσφιξη, ελέγξτε πάντα τη ροπή με ένα κλειδί ροπής.

1. Μύτη τρυπανιού ή μύτη υποδοχής Η μη χρήση του σωστού μεγέθους της μύτης του τρυπανιού ή της μύτης της υποδοχής θα προκαλέσει μια μείωση της ροπής σύσφιξης.

2. Μπουλόνι

• Ακόμα κι αν ο συντελεστής ροπής και η κατηγορία μ πουλονιού είναι οι ίδιοι, η κατάλληλη ροπή σύσφιξης θα διαφέρει σύμφωνα με τη διάμετρο του μπουλονιού.

• Ακόμα κι αν οι διάμετροι των μπουλονιών είναι οι ίδιοι, η κατάλληλη ροπή σύσφιξης θα διαφέρει σύμφωνα με τη διάμετρο του μπουλονιού, την κλάση του μπουλονιού και το μήκος του μπουλονιού.

• Ο τρό πος του κρατήματος του εργαλείου ή του υλικού της θέσης βιδώματος που στερεώνεται θα επηρεάσει τη ροπή.

• Η λειτουργία του εργαλείου σε χαμηλή ταχύτητα θα προκαλέσει τη μείωση της ροπής σύσφιξης.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό.
• Μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό, αλκούλη ή κάτι παρόμοιο. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές.

Αλλαγή καρβουνακιών (Εικ. 10)

Να αφαιρείτε και να ελέγχετε τακτικά τα καρβουνάκια. Να αντικαθιστάτε τα καρβουνάκια όταν έχουν φθαρεί έως την ένδειξη του ορίου. Να διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα για να γλιστρούν στις υποδοχές. Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια. Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου. Με τη βοήθεια ενός κατσαβιδιού, βγάλτε τα καπάκια υποδοχής για τα καρβουνάκια. Βγάλτε τα φθαρμένα καρβουνάκια, τοποθετήστε τα καινούργια και ασφαλίστε τα καπάκια υποδοχής για τα καρβουνάκια. (Εικ. 11) Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι εργασίες επισκευής, ο έλεγχος και η αλλαγή των καρβουνακιών, καθώς και οποιαδήποτε άλλη εργασία συντήρησης και ρύθμισης, θα πρέπει να εκτελούνται σε εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita, και πάντοτε με τη χρήση ανταλλακτικών της Makita.

ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ

⚠️ ΠΡΟΣΟΧΗ:

- Συνιστάται η χρήση αυτών των αξεσουάρ ή εξαρτημάτων με το εργαλείο της Makita, όπως περιγράφεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε άλλα αξεσουάρ ή εξαρτήματα μπορεί να παρουσιαστεί κίνδυνος για πρόκληση τραυματισμού προσώπων. Να χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα μόνο για το σκοπό για τον οποίο προορίζονται.

Αν χρειάζεστε κάποια βοήθεια ή περισσότερες πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

• Μύτες βιδώματος
- Μύτες υποδοχής
• Τεμάχιο μύτης
• Ρυθμιζόμενος εντοπιστής με μύτη
• Γάντζος

ΣΗΜΕΙΩΣΗ:

- Ορισμένα από τα στοιχεία της λίστα μπορεί να περιέχονται στην συσκευασία του εργαλείου ως κανονικά αξεσουάρ. Αυτά ενδέχεται να διαφέρουν από χώρα σε χώρα.

Γάντζος (Εικ. 12)

Ο γάντζος χρησιμεύει για το προσωρινό κρέμασμα του εργαλείου. Μπορείτε να τον τοποθετήσετε σε οποιαδήποτε πλευρά του εργαλείου.

Για να τοποθετήσετε το γάντζο, βάλτε τον σε μια εγκοπή στο περίβλημα του εργαλείου σε οποιαδήποτε πλευρά του και κατόπιν ασφαλίστε τον με μια βίδα. Για να τον βγάλετε, χαλαρώστε τη βίδα και κατόπιν αφαιρέστε τον.

Ρυθμιζόμενος εντοπιστής με μύτη (Εικ. 13)

Για να χρησιμοποιήσετε τον ρυθμιζόμενο εντοπιστή με μύτη, τοποθετήστε τον αφότου αφαιρέστε τον προφυλακτήρα. Ο προφυλακτήρας μπορεί να αφαιρεθεί τραβώντας προς τα εμπρός.

Θόρυβος

ENG905-1

Το σύνηθες σταθμισμένο επίπεδο ηχητικής πίεσης που έχει καθοριστεί σύμφωνα με EN62841-2-2:

Επίπεδο ηχητικής πίεσης (L _pA ): 93 dB (A)

Επίπεδο ηχητικής ισχύος (L _WA ): 101 dB (A)

Αβεβαιότητα (Κ): 3 dB (Α)

ENG907-1

• Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.
• Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να φοράτε ωτοασπίδες.

- Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

- Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Δόνηση

ENG900-1

Η συνολική τιμή δόνησης (διανυσματικών άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN62841-2-2:

Κατάσταση λειτουργίας: κρουστικό σφίξιμο μέσων σύσφιξης με μέγιστη ικανότητα του εργαλείου Εκπομπή δόνησης (aₕ): 7,5 m/s² Αβεβαιότητα (K): 1,5 m/s²

ENG901-2

• Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.
• Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

- Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Δήλωση Συμμόρφωσης

Μόνο για χώρες της Ευρώπης

Οι Δηλώσεις Συμμόρφωσης περιλαμβάνονται στο Παράρτημα Α στο παρόν εγχειρίδιο οδηγιών.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

884879F992

ALA
