ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POF1400ACE BOSCH

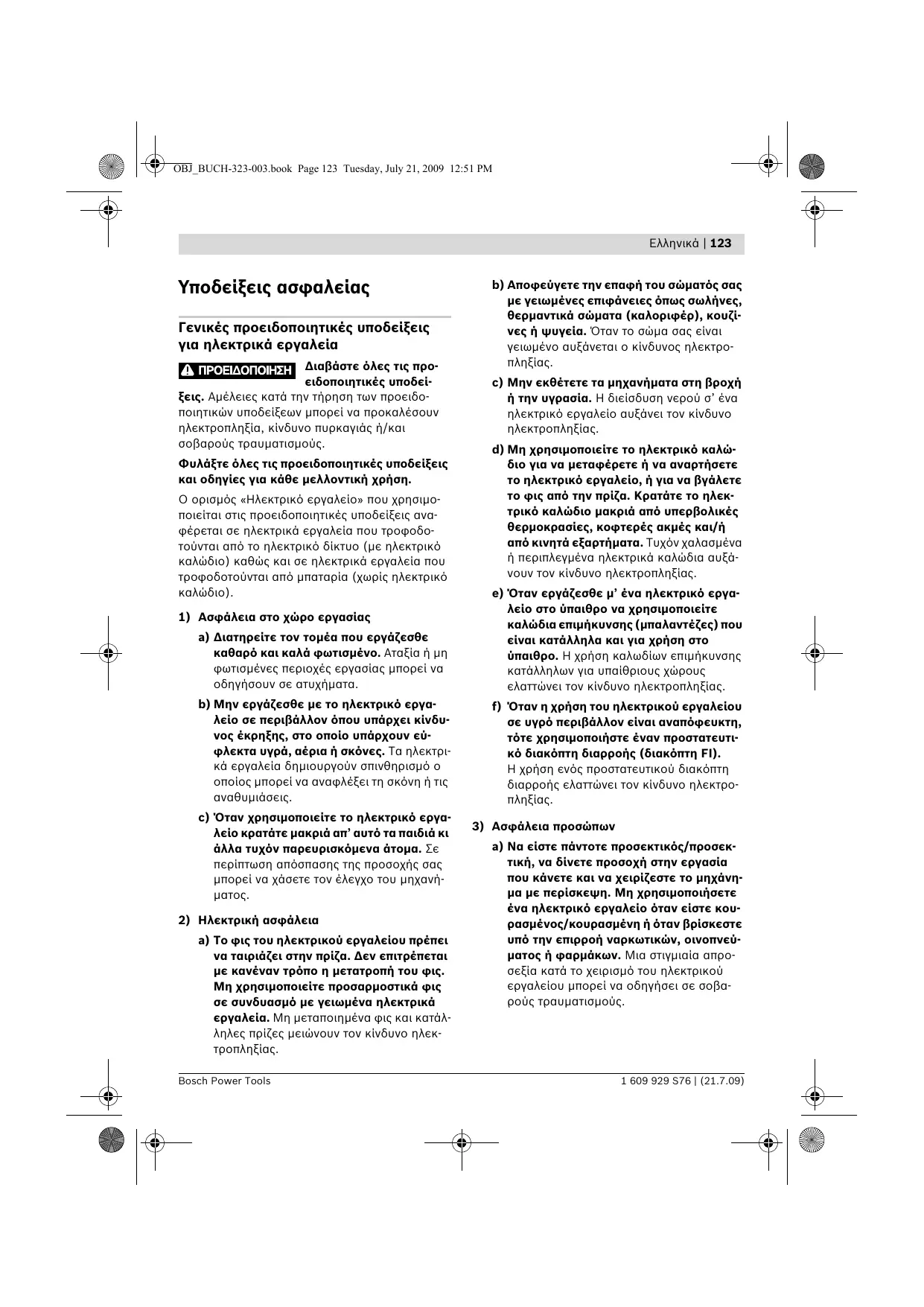

Γενικές προειδοποιητικές υποδείξεις για ηλεκτρικά εργαλεία Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό

b) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. c) Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. a) Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. e) Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Η χρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. f) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

1) Ασφάλεια στο χώρο εργασίας

c) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Μη μεταποιημένα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Bosch Power Tools

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επιρροή ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 124 Tuesday, July 21, 2009 12:51 PM 124 | Eλληνικά b) Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. d) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. e) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη

1 609 929 S76 | (21.7.09)

4) Επιμελής χειρισμός και χρήση ηλεκτρικών

a) Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Βγάζετε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργασία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. e) Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. Bosch Power Tools OBJ_BUCH-323-003.book Page 125 Tuesday, July 21, 2009 12:51 PM Eλληνικά | 125 g) Χρησιμοποιείτε ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

a) Δώστε το ηλεκτρικό σας εργαλείο σας για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μηχανήματος. Υποδείξεις ασφαλείας για φρέζες f Ο επιτρεπτός αριθμός του τοποθετημένου εργαλείου πρέπει να είναι τουλάχιστον τόσο υψηλός όσο ο μέγιστος αριθμός στροφών που αναφέρεται επάνω στο ηλεκτρικό εργαλείο. Εξαρτήματα που περιστρέφονται γρηγορότερα από όσο επιτρέπεται μπορεί να καταστραφούν. f Τα εργαλεία φρεζαρίσματος καθώς και τυχόν άλλα εξαρτήματα πρέπει να ταιριάζουν ακριβώς στην υποδοχή εργαλείου (τσοκάκι) του ηλεκτρικού σας εργαλείου. Εργαλεία που δεν ταιριάζουν ακριβώς στην υποδοχή του ηλεκτρικού εργαλείου περιστρέφονται ανομοιόμορφα, κραδάζονται ισχυρά και μπορεί να οδηγήσουν σε απώλεια του ελέγχου. f Οδηγείτε το ηλεκτρικό εργαλείο στο υπό κατεργασία τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία. Διαφορετικά υπάρχει κίνδυνος να κλοτσήσει, όταν το εργαλείο σφηνώσει στο υπό κατεργασία τεμάχιο. f Μη βάζετε τα χέρια σας στην περιοχή φρεζαρίσματος και στο εργαλείο φρεζαρίσματος. Να κρατάτε με το δεύτερο χέρι σας τη χειρολαβή ή το περίβλημα του κινητήρα. Όταν κρατάτε τη φρέζα και με τα δυο σας χέρια, τότε η φρέζα δεν μπορεί να τα τραυματίσει. f Μη φρεζάρετε πάνω από μεταλλικά αντικείμενα, καρφιά ή βίδες. Το εργαλείο φρεζαρίσματος μπορεί να υποστεί βλάβη και να οδηγήσει σε αύξηση των κραδασμών. Bosch Power Tools f Να πιάνετε το ηλεκτρικό εργαλείο μόνο από τις προβλεπόμενες γι’ αυτό το σκοπό μονωμένες επιφάνειές του, όταν εκτελείτε εργασίες στις οποίες υπάρχει κίνδυνος το εργαλείο που χρησιμοποιείτε να συναντήσει ηλεκτροφόρους αγωγούς ή το δικό του ηλεκτρικό καλώδιο. Η επαφή μ’ ένα ηλεκτροφόρο αγωγό θέτει τα μεταλλικά τμήματα του ηλεκτρικού εργαλείου επίσης υπό τάση και οδηγεί έτσι σε ηλεκτροπληξία. f Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή συμβουλευτείτε τη τοπική επιχείρηση παροχής ενέργειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός αγωγού αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές. f Μη χρησιμοποιείτε αμβλείες μη κοφτερές ή χαλασμένες φρέζες. Αμβλείες ή χαλασμένες φρέζες δημιουργούν αυξημένη τριβή μπορεί να σφηνώσουν και προκαλούν ανομοιόμορφο φρεζάρισμα. f Όταν εργάζεσθε να κρατάτε το ηλεκτρικό εργαλείο καλά και με τα δυο σας χέρια και να φροντίζετε για την ασφαλή θέση του σώματός σας. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα δυο σας χέρια. f Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. f Διατηρείτε πάντα καθαρό το χώρο που εργάζεσθε. Μίγματα από διάφορα υλικά είναι ιδιαιτέρως επικίνδυνα. Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεχθεί ή να εκραγεί. f Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώτα να σταματήσει εντελώς να κινείται. Το τοποθετημένο εργαλείο μπορεί να σφηνώσει και να οδηγήσει στην απώλεια του ελέγχου του μηχανήματος. f Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο όταν το ηλεκτρικό καλώδιό του είναι χαλασμένο. Μην αγγίξετε το χαλασμένο καλώδιο και βγάλτε το φις από την πρίζα όταν το καλώδιο υποστεί βλάβη/χαλάσει κατά τη διάρκεια της εργασίας σας. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 126 Tuesday, July 21, 2009 12:51 PM 126 | Eλληνικά Περιγραφή λειτουργίας Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Χρήση σύμφωνα με τον προορισμό Το μηχάνημα προορίζεται, ασφαλώς σταθεροποιημένο, για το φρεζάρισμα αυλακώσεων, ακμών, διατομών και μακρουλών οπών σε ξύλο, πλαστικά και ελαφρά δομικά υλικά καθώς και για φρεζαρίσματα αντιγραφής. Με μειωμένο αριθμό στροφών και με τις κατάλληλες φρέζες μπορείτε να κατεργαστείτε και έγχρωμα μέταλλα. 17 Κλίμακα μικρορύθμισης βάθους φρεζαρίσματος (POF 1400 ACE) 18 Περιστρεφόμενο κουμπί για μικρορύθμιση βάθους φρεζαρίσματος (POF 1400 ACE) 19 Σημάδι για συντονισμό του μηδενικού 20 Μοχλός απομανδάλωσης για δακτύλιο 21 Εργαλείο φρεζαρίσματος* 22 Διακόπτης ON/OFF 23 Τροχίσκος Προεπιλογή αριθμού στροφών 24 Βίδες ρύθμισης βαθμιδωτού οδηγού (POF 1200 AE) 25 Παξιμάδι με επικάλυμμα (ρακόρ) και τσοκάκι 26 Γερμανικό κλειδί με άνοιγμα 19 mm* 27 Σωλήνας αναρρόφησης (Ø 35 mm)* 28 Προσάρτημα αναρρόφησης* Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. 1 Αποκλεισμός αθέλητης ζεύξης για διακόπτη ON/OFF 2 Δεξιά λαβή 3 Πλήκτρο μανδάλωσης άξονα 4 Βίδα με μοχλό για τις ράβδους οδήγησης του οδηγού παραλλήλων (2x)* 5 Προφυλακτήρας γρεζιών 6 Πέλμα 7 Πέλμα ολίσθησης 8 Υποδοχή για τις ράβδους οδήγησης οδηγού 9 Βαθμιδωτός οδηγός 29 Βίδα με αυλακωτή κεφαλή για προσαρμοστικό αναρρόφησης (2x)* 30 Ράβδος οδήγησης για οδηγό παραλλήλων (2x)* 31 Οδηγός παραλλήλων* 32 Πίρος κεντραρίσματος* 33 Βίδα με μοχλό για τον πίρο κεντραρίσματος* 34 Οδηγός καμπύλων* 35 Διαβήτης φρεζαρίσματος/Προσάρτημα για ράγες οδήγησης* 36 Λαβή για διαβήτη φρεζαρίσματος* 37 Βίδα με μοχλό για προρύθμιση διαβήτη φρεζαρίσματος (2x)* 38 Βίδα με μοχλό για μικρορύθμιση διαβήτη φρεζαρίσματος (1x)* 39 Περιστρεφόμενο κουμπί για μικρορύθμιση διαβήτη φρεζαρίσματος* 10 Προστατευτική μανσέτα 40 Βίδα κεντραρίσματος* 11 Βίδα με μοχλό για τη ρύθμιση του οδηγού

41 Ράγα οδήγησης* 12 Συρόμενος ενδείκτης με κλίμακα 42 Πέλμα απόστασης (περιέχεται στο «Διαβήτης φρεζαρίσματος»)* 13 Οδηγός βάθους 43 Δακτύλιος αντιγραφής* 14 Κλίμακα ρύθμισης βάθους φρεζαρίσματος *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων. 15 Αριστερή λαβή 16 Μοχλός σύσφιξης για μανδάλωση βάθους φρεζαρίσματος 1 609 929 S76 | (21.7.09) Bosch Power Tools OBJ_BUCH-323-003.book Page 127 Tuesday, July 21, 2009 12:51 PM Eλληνικά | 127 Τεχνικά χαρακτηριστικά Κάθετη φρέζα Αριθμός ευρετηρίου POF 1200 AE POF 1400 ACE 3 603 B6A 0.1 3 603 B6C 7.1

Ηλεκτρονική σταθεροποίηση

Σύνδεση για αναρρόφηση σκόνης

Ονομαστική ισχύς Αριθμός στροφών χωρίς φορτίο min Προεπιλογή αριθμού στροφών Υποδοχή εργαλείου

Διαδρομή σώματος φρέζας

3,4 3,5 /II /II Βάρος σύμφωνα με EPTA-Procedure 01/2003 Κατηγορία μόνωσης Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Υπό χαμηλότερες τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτό μπορεί να διαφέρουν. Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν. Πληροφορίες για θόρυβο και δονήσεις Οι τιμές μέτρησης εξακριβώθηκαν σύμφωνα με την προδιαγραφή EN 60745. Η σύμφωνα με την καμπύλη A εκτιμηθείσα χαρακτηριστική στάθμη ακουστικής πίεσης του μηχανήματος ανέρχεται σε 95 dB(A). Στάθμη ακουστικής πίεσης 106 dB(A). Ανασφάλεια μέτρησης K=3 dB. Φοράτε ωτασπίδες! Οι ολικές τιμές κραδασμών (άθροισμα ανυσμάτων τριών διευθύνσεων) εξακριβώθηκαν σύμφωνα με το πρότυπο EN 60745: Τιμή εκπομπής κραδασμών ah =6 m/s2, ανασφάλεια K =2 m/s2. Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πλαίσιο του προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί στη σύγκριση των διάφορων μηχανημάτων. Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς. Bosch Power Tools Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να είναι κι αυτή διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, να καθορίζετε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή όπως: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων που χρησιμοποιείτε, ζέσταμα των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 128 Tuesday, July 21, 2009 12:51 PM 128 | Eλληνικά Δήλωση συμβατότητας Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 60745 σύμφωνα με τις διατάξεις των οδηγιών 2004/108/ΕΚ, 98/37/EΚ (έως

Τεχνικός φάκελος από: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Συναρμολόγηση f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό

Τοποθέτηση του εργαλείου φρεζαρίσματος (βλέπε εικόνα A) f Σας συμβουλεύουμε να φοράτε προστατευτικά γάντια όταν τοποθετείτε ή αλλάζετε το εργαλείο φρεζαρίσματος. Διατίθενται εργαλεία φρεζαρίσματος σε διάφορες εκδόσεις και ποιότητες, ανάλογα με την εκάστοτε χρήση. Εργαλεία φρεζαρίσματος από ταχυχάλυβα υψηλής απόδοσης είναι κατάλληλα για την κατεργασία μαλακών υλικών, π. χ. μαλακών ξύλων και πλαστικών. Εργαλεία φρεζαρίσματος με κόψεις από σκληρομέταλλο είναι ειδικά κατάλληλες για την κατεργασία σκληρών και αποξεστικών υλικών, π. χ. σκληρών ξύλων και αλουμινίου. Τα γνήσια εξαρτήματα φρεζαρίσματος από το εκτενές πρόγραμμα εξαρτημάτων της Bosch μπορείτε να προμηθευτείτε από τον αρμόδιο για σας εξουσιοδοτημένο έμπορα. 1 609 929 S76 | (21.7.09) Να χρησιμοποιείτε μόνο άριστες και καθαρές – Κατεβάστε το προφυλακτικό γρεζιών 5. – Πατήστε και κρατήστε πατημένο το πλήκτρο μανδάλωσης άξονα 3. Αν χρειαστεί, γυρίστε τον άξονα με το χέρι μέχρι να μανδαλώσει. – Λύστε το παξιμάδι με επικάλυμμα 25 με το γερμανικό κλειδί 26 (άνοιγμα κλειδιού 19 mm) γυρίζοντάς το με φορά n. – Ωθήστε το εργαλείο φρεζαρίσματος μέσα στο τσοκάκι. Το στέλεχος της φρέζας πρέπει να μπει τουλάχιστον 20 mm μέσα στο τσοκάκι. – Σφίξτε το παξιμάδι με επικάλυμμα 25 με το γερμανικό κλειδί 26 (άνοιγμα κλειδιού 19 mm) γυρίζοντάς το με φορά o. Αφήστε ελεύθερο το πλήκτρο μανδάλωσης άξονα 3. – Ανεβάστε το προφυλακτικό γρεζιών 5. f Όταν ο δακτύλιος αντιγραφής δεν είναι συναρμολογημένος δεν επιτρέπεται να τοποθετήσετε εργαλεία φρεζαρίσματος με διάμετρο μεγαλύτερη από 50 mm. Αυτά τα εργαλεία φρεζαρίσματος δεν περνούν μέσα από το πέλμα. f Μη σφίξετε ποτέ το τσοκάκι με το παξιμάδι με επικάλυμμα χωρίς να έχετε συναρμολογήσει εργαλείο φρεζαρίσματος. Διαφορετικά μπορεί να υποστεί βλάβη το

Αναρρόφηση σκόνης/ροκανιδιών (βλέπε εικόνα B) f Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. Bosch Power Tools OBJ_BUCH-323-003.book Page 129 Tuesday, July 21, 2009 12:51 PM Eλληνικά | 129 – Να χρησιμοποιείτε κατά το δυνατόν αναρρόφηση σκόνης. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά. Συναρμολόγηση του προσαρτήματος αναρρόφησης Το προσαρμοστικό αναρρόφησης 28 μπορεί να συναρμολογηθεί με τη σύνδεση σωλήνα προς τα εμπρός ή προς τα πίσω. Για να το συναρμολογήσετε με τη σύνδεση σωλήνα προς τα εμπρός πρέπει πρώτα να αφαιρέσετε το προφυλακτικό γρεζιών 5. Το προσαρμοστικό αναρρόφησης 28 στερεώνεται με τις 2 βίδες με αυλακωτή κεφαλή 29 στο πέλμα 6. Για να εξασφαλιστεί η άριστη αναρρόφηση πρέπει το προσάρτημα αναρρόφησης 28 να καθαρίζεται τακτικά. Σύνδεση της αναρρόφησης σκόνης Τοποθετήστε έναν σωλήνα αναρρόφησης (Ø 35 mm) 27 (ειδικό εξάρτημα) στο συναρμολογημένο προσάρτημα αναρρόφησης. Συνδέστε το σωλήνα αναρρόφησης 27 μ’ έναν απορροφητήρα σκόνης (ειδικό εξάρτημα).

f Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρικής πηγής πρέπει να ταυτίζεται με την τάση που είναι αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική τάση 230 V λειτουργούν και με τάση 220 V. Προεπιλογή αριθμού στροφών Με τον τροχίσκο ρύθμισης Προεπιλογή αριθμού στροφών 23 μπορείτε να επιλέξετε τον επιθυμητό αριθμό στοφών, ακόμη και κατά τη διάρκεια της λειτουργίας. 1–2 χαμηλός αριθμός στροφών 3–4 μέτριος αριθμός στροφών 5–6 υψηλός αριθμός στροφών Οι τιμές που απεικονίζονται στον πίνακα είναι προσανατολιστικές. Ο απαιτούμενος αριθμός στροφών εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορεί να εξακριβωθεί με πρακτική δοκιμή. Υπό κατεργασία

Το ηλεκτρικό εργαλείο μπορεί να τοποθετηθεί κατευθείαν στην πρίζα ενός απορροφητήρα σκόνης γενικής χρήσης της Bosch, εξοπλισμένου με αυτόματη διάταξη εκκίνησης. Ο απορροφητήρας σκόνης ξεκινά αυτόματα μόλις τεθεί σε λειτουργία το ηλεκτρικό εργαλείο. Σκληρό ξύλο

4 – 10 12 – 20 22 – 40 5–6 3–4 1–2 Μαλακό ξύλο

Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε υπό κατεργασία υλικό. 4 – 10 12 – 20 22 – 40 5–6 3–6 1–3 Μοριοσανίδες Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες σκόνης. 4 – 10 12 – 20 22 – 40 3–6 2–4 1–3 Πλαστικά υλικά 4 – 15 16 – 40 2–3 1–2

Συναρμολόγηση του προφυλακτήρα γρεζιών (βλέπε εικόνα C) Τοποθετήστε τον προφυλακτήρα γρεζιών 5 στην οδήγηση από μπροστά και φροντίστε να μανδαλώσει. Για να τον αφαιρέσετε πιάστε τον προφυλακτήρα γρεζιών από τις πλευρές του και τραβήξτε τον από μπροστά για να βγει. Bosch Power Tools Θέση σε λειτουργία κι εκτός λειτουργίας Πριν τη θέση σε λειτουργία/εκτός λειτουργίας ρυθμίστε το βάθος φρεζαρίσματος, βλέπε κεφάλαιο «Ρύθμιση βάθους φρεζαρίσματος». 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 130 Tuesday, July 21, 2009 12:51 PM 130 | Eλληνικά Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε πρώτα τον αποκλεισμό αθέλητης ζεύξης 1 και ακολούθως πατήστε και κρατήστε πατημένο το διακόπτη ON/OFF 22. POF 1400 ACE: Μια λάμπα φωτίζει την περιοχή φρεζαρίσματος. Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο αφήστε ελεύθερο το διακόπτη ON/OFF POF 1400 ACE: Η λάμπα σβήνει σιγά-σιγά. Υπόδειξη: Κατά τη διάρκεια της λειτουργίας ο διακόπτης ON/OFF 22 πρέπει, για λόγους ασφαλείας, να μη μανδαλώνεται, αλλά να κρατιέται συνεχώς πατημένος. Ηλεκτρονική σταθεροποίηση (POF 1400 ACE) Η ηλεκτρονική σταθεροποίηση διατηρεί τον αριθμό στροφών σχεδόν σταθερό και χωρίς και με φορτίο και εξασφαλίζει την ομοιόμορφη απόδοση εργασίας. Ρύθμιση βάθους φρεζαρίσματος (βλέπε εικόνα D) f Η ρύθμιση του βάθους φρεζαρίσματος πρέπει να διεξάγεται μόνο όταν το ηλεκτρικό εργαλείο έχει τεθεί εκτός λειτουργίας. Για την προρύθμιση του βάθους φρεζαρίσματος ακολουθήστε την εξής διαδικασία: – Ακουμπήστε το ηλεκτρικό εργαλείο μαζί με το συναρμολογημένο εργαλείο φρεζαρίσματος επάνω στο υπό κατεργασία τεμάχιο. – POF 1400 ACE: – Ρυθμίστε το κέντρο της διαδρομής μικρορύθμισης με το περιστρεφόμενο κουμπί

18. Γι’ αυτό γυρίστε το περιστρεφόμενο

κουμπί 18 μέχρι τα σημάδια 19 να ταυτιστούν όπως φαίνεται στην εικόνα. Στη συνέχεια γυρίστε την κλίμακα 17 στο «0».

1 609 929 S76 | (21.7.09) – Ρυθμίστε το βαθμιδωτό οδηγό 9 στην πιο χαμηλή βαθμίδα. Ο βαθμιδωτός οδηγός πρέπει να μανδαλώσει αισθητά. – POF 1200 AE: Βιδώστε ή, ανάλογα, ξεβιδώστε κατά το ήμισυ τις βίδες 24 ρύθμισης του βαθμιδωτού οδηγού. – Λύστε τη βίδα με μοχλό στον οδηγό βάθους 11, ώστε ο οδηγός βάθους να μπορεί 13 να κινείται ελεύθερα. – Πατήστε το μοχλό σύσφιξης για τη μανδάλώση του βάθους φρεζαρίσματος 16 με φορά περιστροφής n και οδηγήστε την κάθετη φρέζα σιγά-σιγά προς τα κάτω, ώσπου η φρέζα 21 να αγγίξει την επιφάνεια του υπό κατεργασία τεμαχίου. Αφήστε πάλι ελεύθερο το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16 για να σταθεροποιήσετε αυτό το βάθος φρεζαρίσματος. Αν χρειαστεί, πατήστε το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16 με φορά περιστροφής o για να τον σταθεροποιήσετε οριστικά. – Πατήστε τον οδηγό βάθους 13 προς τα κάτω, μέχρι να καθίσει επάνω στο βαθμιδωτό οδηγό

9. Θέστε το σύρτη με τον ενδείκτη 12 στη

θέση «0» στην κλίμακα φρεζαρίσματος βάθους 14. – Ρυθμίστε τον οδηγό βάθους 13 στο επιθυμητό βάθος φρεζαρίσματος και σφίξτε τη βίδα με μοχλό στον οδηγό βάθους 11. Προσέξτε, να μη μετακινήσετε πλέον το σύρτη με τον ενδείκτη 12. – Πατήστε το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16 με φορά περιστροφής n και οδηγήστε την κάθετη φρέζα στην ανώτατη θέση. Όταν θέλετε να φρεζάρετε μεγάλα βάθη θα πρέπει να φρεζάρετε πολλές φορές τη μια μετά την άλλη και με μικρό βάθος φρεζαρίσματος την κάθε φορά. Με τη βοήθεια του βαθμιδωτού οδηγού 9 μπορείτε να διαιρέσετε τη διαδικασία φρεζαρίσματος σε μια σειρά από μεμονωμένα φρεζαρίσματα μικρού βάθους. Γι’ αυτό ρυθμίστε το επιθυμητό βάθος φρεζαρίσματος με τη βοήθεια της χαμηλότερης βαθμίδας του βαθμιδωτού οδηγού και ακολούθως διεξάγετε τα πρώτα φρεζαρίσματα με τις υψηλότερες βαθμίδες. POF 1200 AE: Η απόσταση των βαθμίδων μπορεί να μεταβληθεί με γύρισμα των βιδών ρύθμισης 24. Bosch Power Tools OBJ_BUCH-323-003.book Page 131 Tuesday, July 21, 2009 12:51 PM Eλληνικά | 131 Μικρορύθμιση βάθους φρεζαρίσματος (POF 1400 ACE) Μικρορύθμιση βάθους φρεζαρίσματος (POF 1200 AE) Μετά από ένα δοκιμαστικό φρεζάρισμα μπορείτε να ρυθμίσετε το βάθος φρεζαρίσματος με ακρίβεια γυρίζοντας το περιστρεφόμενο κουμπί

18. Για να αυξήσετε το βάθος φρεζαρίσματος

γυρίστε με ωρολογιακή φορά, για να ελαττώσετε το βάθος φρεζαρίσματος γυρίστε με φορά αντίθετη της ωρολογιακής. Η κλίμακα 17 εξυπηρετεί στον προσανατολισμό σας. Μια περιστροφή αντιστοιχεί σε διαδρομή ρύθμισης 2,0 mm, μια υποδιαίρεση στο επάνω τμήμα της κλίμακας 17 αντιστοιχεί σε μεταβολή της διαδρομής ρύθμισης κατά 0,1 mm. Η μέγιστη διαδρομή ρύθμισης ανέρχεται σε ± 8 mm. Παράδειγμα: Το επιθυμητό βάθος φρεζαρίσματος είναι 10,0 mm, κατά το δοκιμαστικό φρεζάρισμα εξακριβώθηκε βάθος φρεζαρίσματος 9,6 mm. Με το βαθμιδωτό οδηγό 9 μπορείτε να προρυθμίσετε μια σειρά από διαφορετικά βάθη φρεζαρίσματος. Η ρύθμιση διεξάγεται ανάλογα με τον τρόπο που περιγράφεται παραπάνω, με τη διαφορά όμως, ότι όταν γυρίζετε τις βίδες ρύθμισης βαθμιδωτού οδηγού 24, μπορεί να μεταβληθεί η διαφορά ύψους μεταξύ των

– Ανασηκώστε λίγο την κάθετη φρέζα και τοποθετήστε κάτω από το πέλμα ολίσθησης 7 π. χ. ένα μικρό κομμάτι ξύλου, ώστε έτσι το εργαλείο φρεζαρίσματος 21 να μην αγγίζει το υπό κατεργασία τεμάχιο όταν η κάθετη φρέζα κατεβαίνει. Πατήστε το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16 με φορά περιστροφής n και οδηγήστε την κάθετη φρέζα σιγά-σιγά προς τα κάτω, ώσπου ο οδηγός βάθους 13 να ακουμπήσει επάνω στο βαθμιδωτό οδηγό 9. – Γυρίστε την κλίμακα 17 στο «0» και λύστε τη βίδα μοχλού 11. – Γυρίστε το περιστρεφόμενο κουμπί 18 με ωρολογιακή φορά κατά 0,4 mm/ 4 υποδιαιρέσεις (διαφορά μεταξύ ονομαστικής και πραγματικής τιμής) και σφίξτε πάλι τη βίδα μοχλού 11. – Ελέγξτε το επιλεγμένο βάθος φρεζαρίσματος μ’ ένα ακόμη δοκιμαστικό φρεζάρισμα. Μετά τη ρύθμιση του βάθους φρεζαρίσματος μην αλλάξετε πλέον τη θέση του συρόμενου ενδείκτη (σύρτη) 12 στον οδηγό βάθους 13, για να μπορείτε έτσι να διαβάζετε το τρέχον βάθος φρεζαρίσματος στην κλίμακα 14. Bosch Power Tools Υποδείξεις εργασίας f Προστατεύετε τις φρέζες από (προσ)κρούσεις και χτυπήματα. Κατεύθυνση και διαδικασία φρεζαρίσματος (βλέπε εικόνα E) f Το φρεζάρισμα πρέπει να διεξάγεται πάντοτε με φορά αντίθετη της φοράς περιστροφής του εργαλείου φρεζαρίσματος 21 (αντίστροφη κίνηση). Όταν φρεζάρετε με την ίδια φορά (σύγχρονη κίνηση) μπορεί να σας ξεφύγει από τα χέρια το ηλεκτρικό – Ρυθμίστε το επιθυμητό βάθος φρεζαρίσματος, βλέπε κεφάλαιο «Ρύθμιση βάθους φρεζαρίσματος». – Ακουμπήστε το ηλεκτρικό εργαλείο με συναρμολογημένο το εργαλείο φρεζαρίσματος επάνω στο υπό κατεργασία τεμάχιο και θέστε το ηλεκτρικό εργαλείο σε λειτουργία. – Πατήστε το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16 προς τα κάτω και κατεβάστε σιγά-σιγά την κάθετη φρέζα, μέχρι να επιτευχθεί το προρυθμισμένο βάθος φρεζαρίσματος. Αφήστε πάλι ελεύθερο το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16, για να σταθεροποιήσετε αυτό το βάθος φρεζαρίσματος. Αν χρειαστεί, πατήστε το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16 προς τα επάνω, για να τον σταθεροποιήσετε – Διεξάγετε το φρεζάρισμα ασκώντας ομοιόμορφη πίεση. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 132 Tuesday, July 21, 2009 12:51 PM 132 | Eλληνικά – Μετά τον τερματισμό του φρεζαρίσματος οδηγήστε την κάθετη φρέζα πάλι τέρμα – Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας. Φρεζάρισμα κυκλικών τομών (βλέπε εικόνες I–J) Φρεζάρισμα με βοηθητικό οδηγό (βλέπε εικόνα F) Ωθήστε τον οδηγό παραλλήλων 31 με τις ράβδους οδήγησης 30 μέσα στο πέλμα 6 και σφίξτε τον με τις βίδες μοχλού 4, ανάλογα με το απαιτούμενο μέτρο. Για την κατεργασία μεγάλων τεμαχίων. π. χ. κατά το φρεζάρισμα αυλακώσεων, μπορείτε να στερεώσετε στο υπό κατεργασία τεμάχιο μια σανίδα ή έναν πήχη σαν βοηθητικό οδηγό και να οδηγήσετε την κάθετη φρέζα κατά μήκος αυτού του βοηθητικού οδηγού. Η κάθετη φρέζα πρέπει να οδηγείται στην πλατιά πλευρά της πλάκας ολίσθησης, κατά μήκος του βοηθητικού οδηγού. Φρεζάρισμα ακμών και μορφών Κατά το φρεζάρισμα ακμών και μορφών χωρίς οδηγό παραλλήλων το εργαλείο φρεζαρίσματος πρέπει να οδηγείται με τη βοήθεια μιας προεξοχής οδήγησης ή να είναι εξοπλισμένο μ’ ένα ρουλεμάν. – Οδηγήστε το σε λειτουργία ευρισκόμενο ηλεκτρικό εργαλείο από την πλευρά στο υπό κατεργασία τεμάχιο, μέχρι η προεξοχή οδήγησης ή το ρουλεμάν να ακουμπήσει στην υπό κατεργασία ακμή του υπό κατεργασία – Να οδηγείτε το ηλεκτρικό εργαλείο κατά μήκος της ακμής του υπό κατεργασία τεμαχίου κρατώντας το και με τα δυο σας χέρια. Προσέχετε, το εργαλείο φρεζαρίσματος να σχηματίζει ορθή γωνία με το υπό κατεργασία τεμάχιο. Πολύ ισχυρή πίεση μπορεί να προκαλέσει βλάβη στην ακμή του υπό κατεργασία τεμαχίου. Φρεζάρισμα με οδηγό παραλλήλων (βλέπε εικόνες G–H) Ωθήστε τον οδηγό παραλλήλων 31 με τις ράβδους οδήγησης 30 μέσα στο πέλμα 6 και σφίξτε τον με τις βίδες μοχλού 4, ανάλογα με το απαιτούμενο μέτρο. Οδηγήστε το σε λειτουργία ευρισκόμενο ηλεκτρικό εργαλείο ασκώντας ομοιόμορφη πίεση επάνω στον οδηγό παραλλήλων κατά μήκος της ακμής του υπό κατεργασία τεμαχίου. 1 609 929 S76 | (21.7.09) Γυρίστε τον οδηγό παραλλήλων 31 κατά τέτοιο τρόπο, ώστε οι επιφάνειες αναστολής να δείχνουν προς τα επάνω. Στερεώστε τον πίρο κεντραρίσματος 32 με τη βίδα μοχλού 33, περνώντας την μέσα από την τρύπα του οδηγού παραλλήλων 31. Μπήξτε τον πίρο κεντραρίσματος 32 στο σημαδεμένο κέντρο της κυκλικής τομής και διεξάγετε το φρεζάρισμα με ομοιόμορφη Φρεζάρισμα με τον οδηγό καμπύλων (βλέπε εικόνες K – L) Ωθήστε τον οδηγό παραλλήλων 31 με τις ράβδους οδήγησης 30 μέσα στο πέλμα 6 και σφίξτε τον με τις βίδες μοχλού 4, ανάλογα με το απαιτούμενο μέτρο. Στερεώστε τον οδηγό καμπύλων 34, με συναρμολογημένο το ράουλο οδήγησης, μέσα από την τρύπα του οδηγού παραλλήλων 31. Οδηγήστε το ηλεκτρικό εργαλείο κατά μήκος της ακμής του υπό κατεργασία τεμαχίου, ασκώντας ελαφριά πίεση από τα πλάγια. Φρεζάρισμα με διαβήτη φρεζαρίσματος (βλέπε εικόνα M) Για το φρεζάρισμα κυκλικών τομών μπορείτε να χρησιμοποιήσετε το διαβήτη φρεζαρίσματος/το προσάρτημα για τις ράγες οδήγησης 35. Συναρμολογήστε το διαβήτη φρεζαρίσματος όπως φαίνεται στην εικόνα. Βιδώστε τη βίδα κεντραρίσματος 40 στο σπείρωμα του διαβήτη φρεζαρίσματος. Ακουμπήστε τη μύτη της βίδας κεντραρίσματος στο κέντρο του υπό φρεζάρισμα κυκλικού τόξου, προσέχοντας ταυτόχρονα, να μπηχτεί η μύτη της βίδας κεντραρίσματος στην επιφάνεια του υπό κατεργασία τεμαχίου. Προρυθμίστε την επιθυμητή ακτίνα μετακινώντας το διαβήτη φρεζαρίσματος και σφίξτε τι βίδες με μοχλό 37 και 38. Bosch Power Tools OBJ_BUCH-323-003.book Page 133 Tuesday, July 21, 2009 12:51 PM Eλληνικά | 133 Με το περιστρεφόμενο κουμπί 39 μπορείτε, αφού πρώτα λύσετε τη βίδα με μοχλό 38, να διεξάγετε τη μικρορύθμιση του μήκους. Μια περιστροφή αντιστοιχεί σε διαδρομή ρύθμισης 2,0 mm, μια υποδιαίρεση στο περιστρεφόμενο κουμπί 39 αντιστοιχεί σε μεταβολή της διαδρομής ρύθμισης κατά 0,1 mm. Οδηγήστε το σε λειτουργία ευρισκόμενο ηλεκτρικό εργαλείο με τη δεξιά λαβή 2 και τη λαβή για το διαβήτη φρεζαρίσματος 36 πάνω από το υπό κατεργασία τεμάχιο. Φρεζάρισμα με τη ράγα οδήγησης (βλέπε εικόνα N) Με τη βοήθεια της ράγας οδήγησης 41 μπορείτε να διεξάγετε ευθείες εργασίες φρεζαρίσματος. Για την εξίσωση της διαφοράς ύψους πρέπει να συναρμολογήστε το πέλμα απόστασης 42. Συναρμολογήστε το διαβήτη φρεζαρίσματος/το προσάρτημα για τις ράγες 35 όπως φαίνεται στην Στερεώστε τη ράγα οδήγησης 41 με κατάλληλες διατάξεις σύσφιξης, π. χ. με νταβίδια, στο υπό κατεργασία τεμάχιο. Τοποθετήστε το ηλεκτρικό εργαλείο με συναρμολογημένο το προσάρτημα για τις ράγες 35 επάνω στη ράγα οδήγησης. – Οδηγήστε το σε λειτουργία ευρισκόμενο ηλεκτρικό εργαλείο με το δακτύλιο αντιγραφής στη μήτρα. – Πατήστε το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16 προς τα κάτω και κατεβάστε σιγά-σιγά την κάθετη φρέζα, μέχρι να επιτευχθεί το προρυθμισμένο βάθος φρεζαρίσματος. Αφήστε πάλι ελεύθερο το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16, για να σταθεροποιήσετε αυτό το βάθος φρεζαρίσματος. Αν χρειαστεί, πατήστε το μοχλό σύσφιξης για τη μανδάλωση του βάθους φρεζαρίσματος 16 προς τα επάνω, για να τον σταθεροποιήσετε – Οδηγήστε το ηλεκτρικό εργαλείο με τον προεξέχοντα δακτύλιο αντιγραφής, ασκώντας πίεση από την πλευρά, κατά μήκος της

Συντήρηση και Service Συντήρηση και καθαρισμός Φρεζάρισμα με δακτύλιο αντιγραφής (βλέπε εικόνες O – P) f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό

Με τη βοήθεια του δακτυλίου αντιγραφής 43 μπορείτε να φρεζάρετε σχέδια από πρότυπα, π. χ. από μήτρες, επάνω στα υπό κατεργασία τεμάχια. f Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού καθαρές για να μπορείτε να εργάζεσθε καλά και ασφαλώς. Επιλέξτε, ανάλογα με το πάχος της μήτρας ή του προτύπου, τον κατάλληλο δακτύλιο αντιγραφής. Επειδή ο δακτύλιος αντιγραφής προεξέχει η μήτρα πρέπει να έχει πάχος τουλάχιστον 8 mm. f Κατά την κατεργασία μετάλλων υπό ισχυρά δυσμενείς συνθήκες εργασίας μπορεί στο εσωτερικό του ηλεκτρικού εργαλείου να κατακαθίσει αγώγιμη σκόνη. Η προστατευτική μόνωση του ηλεκτρικού εργαλείου μπορεί να επηρεαστεί αρνητικά. Γι’ αυτό σας συμβουλεύουμε, σε τέτοιες περιπτώσεις να χρησιμοποιείτε μια μόνιμη διάταξη αναρρόφησης σκόνης, να καθαρίζετε με πεπιεσμένο αέρα τις σχισμές αερισμού του ηλεκτρικού εργαλείου καθώς και τη σύνδεση εν σειρά ενός προστατευτικού διακόπτη διαρροής (FI). Λύστε το μοχλό απομανδάλωσης 20 και τοποθετήστε το δακτύλιο αντιγραφής 43 στο πέλμα 6 από το κάτω μέρος. Τα κωδικά έκκεντρα πρέπει να «πιάσουν» αισθητά στις εγκοπές του δακτυλίου αντιγραφής. f Επιλέξτε ένα εργαλείο φρεζαρίσματος με διάμετρο μικρότερη από την εσωτερική διάμετρο του δακτυλίου αντιγραφής. Για να φρεζάρετε με το δακτύλιο αντιγραφής 43 ακολουθήστε την εξής διαδικασία: Bosch Power Tools 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 134 Tuesday, July 21, 2009 12:51 PM 134 | Eλληνικά Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το ηλεκτρικό εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή. Service και σύμβουλος πελατών To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική www.bosch-pt.com Η ομάδα συμβούλων της Βosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μόνο για χώρες της ΕΕ: Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών.
