KULLANIM KILAVUZU POF1400ACE BOSCH

tr Orijinal işletme talimatı

2 |

18 17 16 15 14 13 12 11 10 9 8 BOSCH 1 2 3 4 5 6 7 23 19 22 20 4 POF 1200 AE 21 24 POF 1400 ACE

1 609 929 S76 | (21.7.09)
Bosch Power Tools

A BOSG 3 25 26 ① ②

B 27 28 29

C ① ② ③ ④ ⑤

D 16 14 13 12 11 9 BOSCH


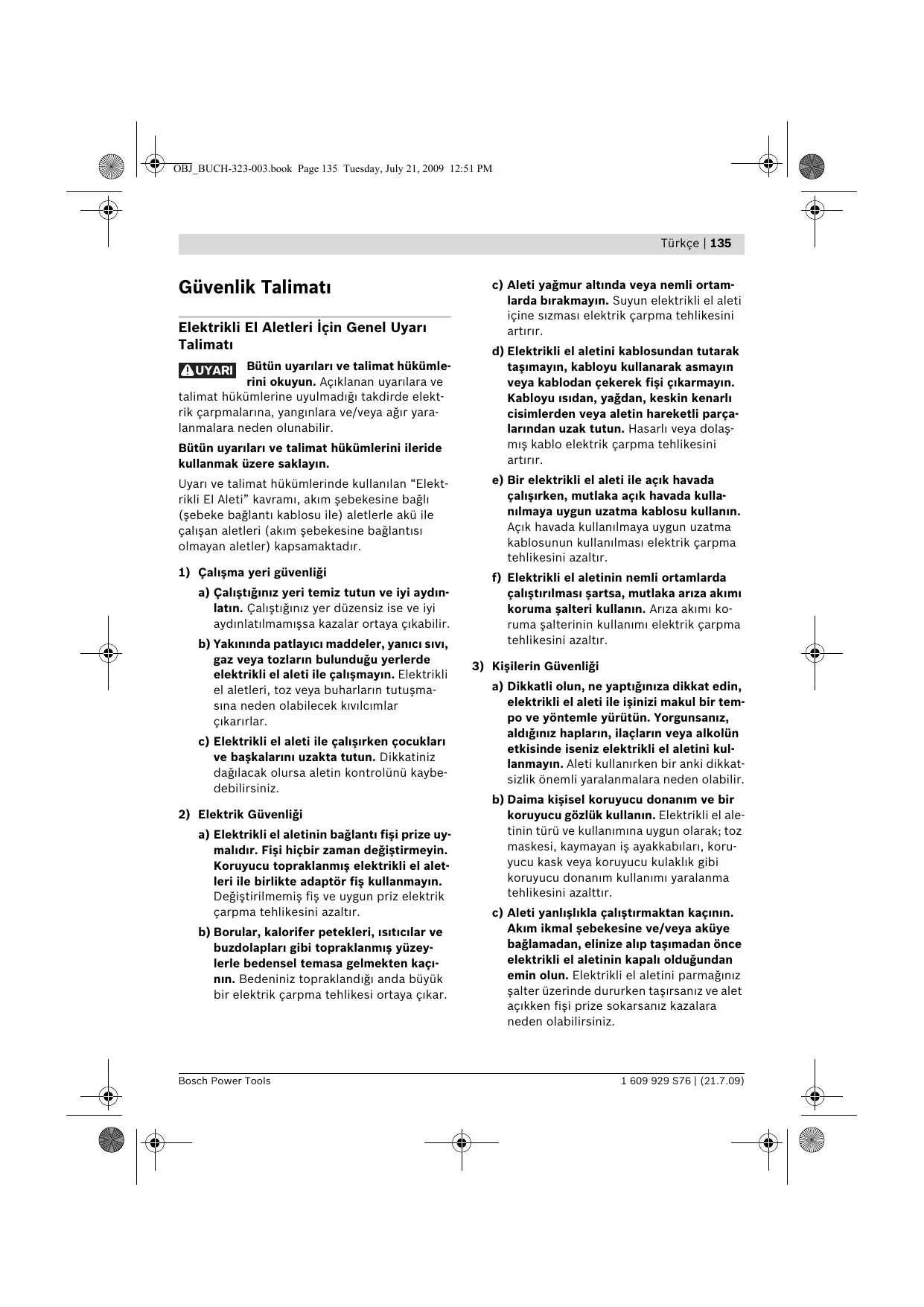

Elektrikli El Aletleri İçin Genel Uyarı Talimatı

AUYARI Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve

talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir.
b) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
c) Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
b) Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.

c) Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini artırır.
d) Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.
e) Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
b) Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el ale-tinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koru-yucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azalttır.
c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıklken fişi prize sokarsanız kazalara neden olabilirsiniz.

136 | Türkçe

d) Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.
e) Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
g) Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

4) Elektrikli el aletlerinin özenle kullanımı ve bakımı

a) Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.

b) Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.

c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.

d) Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Dene-yimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.

e) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.
f) Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
g) Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.

5) Servis

a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.

Frezeler için güvenlik talimatı

Kullanılan ucun müsaade edilen devir sayısı en azından elektrikli el aleti üzerinde belirtilen en yüksek devir sayısı kadar olmalıdır. Müsaade edilenden daha hızlı dönen aksesuar hasara uğrayabilir.
▶ Freze ucu veya aksesuar elektrikli el aletinizin uç kovanına (penset) tam olarak uymalıdır. Elektrikli el aletinin uç kovanına tam olarak uymayan uçlar düzensiz dönerler, fazla titreşim yaparlar ve elektrikli el aletinin kontrolünün kaybedilmesine neden olabilirler.
▶ Aleti daima çalışır durumda iş parçasına temas ettirin. Aksi takdirde dişler iş parçasına takılabilir ve geri tepme kuvveti oluşabilir.

Türkçe | 137

▶ Ellerinizi freze yapılan alana ve freze ucuna yaklaştırmayın. Bir elinizle ek tutamağı veya motor gövdesini tutun. İki elinizde frezeyi aletini tutacak olursa yaralanma tehlikesi olmaz.
▶ Metal nesnelerin, civilerin veya vidaların üzerinde hiçbir zaman freze yapmayın. Aksi halde freze ucu hasar görebilir ve yüksek titreşimler ortaya çıkabilir.
▶ Çalışırken alet ucunun görüneyen elektrik akımı ileten kabloları veya aletin kendi şebeke kablosuna temas etme olasılığı varsa elektrikli el aletini sadece izolasyonlu tutamağından tutun. Elektrik gerilimi ileten kablolarla temasa gelinince elektrikli el aletinin metal parçaları da elektrik gerilimine maruz kalır ve elektrik çarpmasına neden olunur.
Görünmeyen şebeke hatlarını belirlemek için uygun tarama cihazları kullanın veya mahalli ikmal şirketinden yardım alın.
Elektrik kablolarıyla kontak yangına veya elektrik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir.
Körelmiş veya hasarlı frezeleri kullanmayın. Körelmiş veya hasarlı frezeler yüksek sürtünme kuvvetine neden olurlar, sıkışabilirler ve balanssız dönerler.
▶ Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruş pozisyonunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır.
- İş parçasını emniyete alın. Bir germe terti-batı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.
▶ Çalışma yerinizi daima temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir.
Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.

Elektrikli el aletinizi hasarlı kablo ile kullanmayın. Çalışma sırasında kablo hasar görecek olursa, dokunmayın ve kabloyu hemen prizden çekin. Hasarlı koblolar elektrik çarpma tehlikesini artırır.

Fonksiyon tanımı

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Usulüne uygun kullanım

Bu alet; sağlam bir zemin üzerinde ahşap, plastik, hafif yapı malzemelerinde oluk açma, kenar tıraşlama, profil çekme ve uzunlama delik açma işleri ve kopyalama frezeleri için geliştirilmiştir.

Bu aletle düşük devir sayısı ve uygun freze uçları ile metal dışı malzeme de işlenebilir.

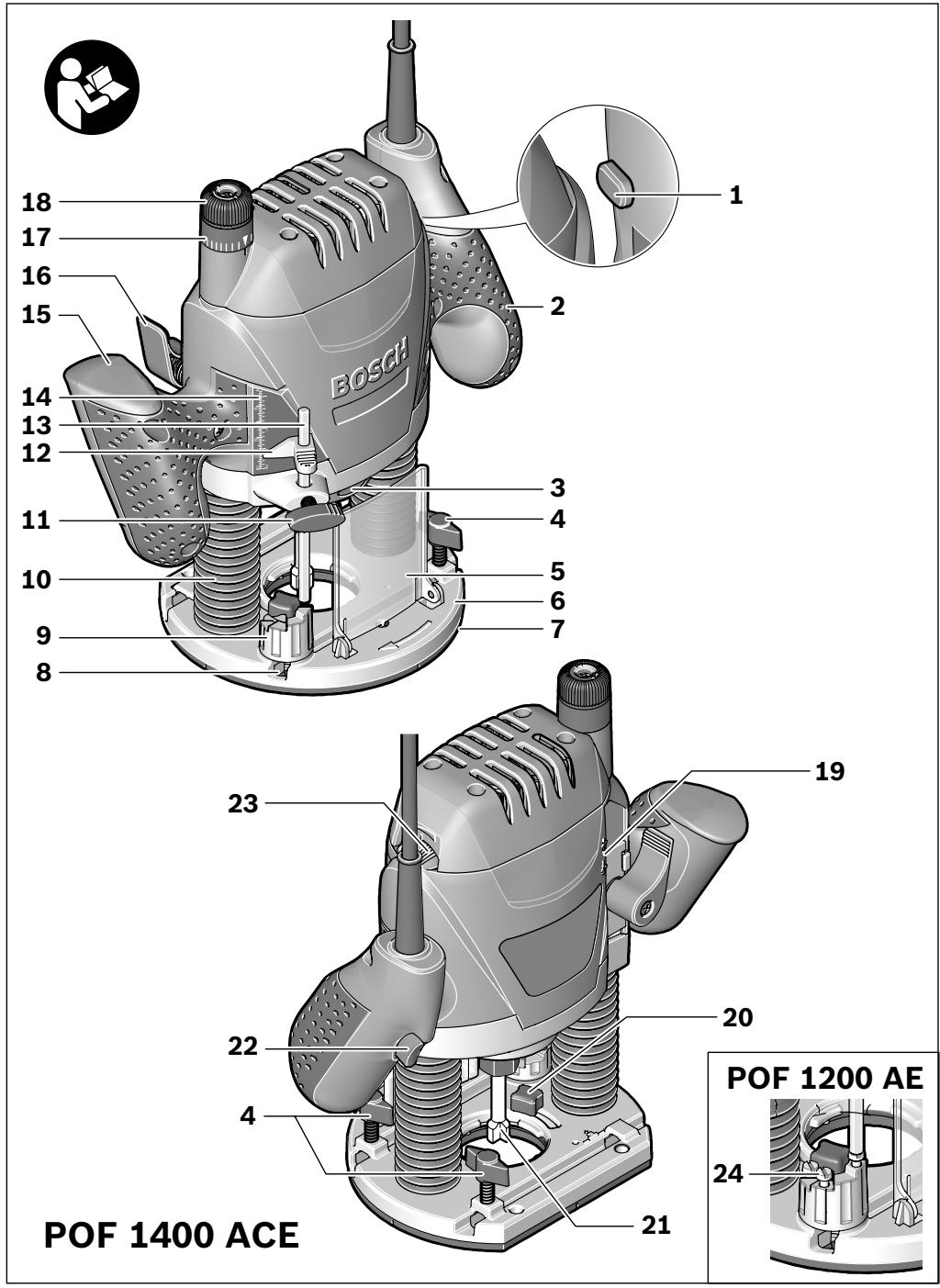

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

1 Açma/kapama şalteri emniyeti
2 Sağ tutamak
3 Mil kilitleme düğmesi
4 Paralellik mesnedi kılavuz kolu için kelebek başlı vida (2x)*
5 Talaş koruma parçası
6 Taban levhası
7 Kayıcı levha
8 Paralellik mesnedi-Kılavuz kol yuvası
9 Kademe dayamağı

10 Koruyucu manşet

11 Derinlikk mesnedi ayarı için kelebek vida

12 Endeks işaretli sürgü

13 Derinlik mesnedi

14 Freze derinliği ayar skalası

15 Sol tutamak

138 | Türkçe

16 Freze derinliği kilitlemesi için germe kolu
17 Freze derinliği hassas ayar skalası (POF 1400 ACE)
18 Freze derinliği hassas ayarı için döner düğme (POF 1400 ACE)
19 Sifir noktası dengelemesi için işaret
20 Kopyalama kovanı boşa alma kolu
21 Freze ucu*
22 Açma/kapama şalteri
23 Devir sayısı ön seçim düğmesi
24 Kademeli dayamak ayar vidaları (POF 1200 AE)
25 Pensetli başlık somunu
26 19 mm'lik çatal anahtar*
27 Emme hortumu (∅ 35 mm)*
28 Emme adaptörü*
29 Emme adaptörü tırtıllı vidası (2x)*
30 Paralellik mesnedi kılavuz kolu (2x)*
31 Paralellik mesnedi*

32 Merkezleme pimi*
33 Merkezleme pimi kelebek vidası*
34 Kavis dayamağı*
35 Freze pergeli/Kılavuz ray adaptörü*
36 Freze pergeli tutamağı*
37 Freze pergeli kaba ayarı için kelebek başlı vida (2x)*
38 Freze pergeli hassas ayarı için kelebek başlı vida (1x)*
39 Freze pergeli hassas ayarı için döner düğme*
40 Merkezleme vidası*
41 Kılavuz ray*
42 Aralık levhası (“Freze pergeli” setinde mevcut)*
43 Kopyalama kovanı*
*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Dik freze		POF 1200 AE	POF 1400 ACE
Ürün kodu		3 603 B6A 0.1	3 603 B6C 7.1
Giriş gücü	W	1200	1400
Boştaki devir sayısı	dev/dak	11000–28000	11000–28000
Devir sayısı ön seçimi		●	●
Sabit elektronik sistemi		-	●
Tot emme bağlantısı		●	●
Uç kovanı	mm	6/8	6/8
	inch	14	14
Freze haznesi stroku	mm	55	55
Ağırlığı EPTA-Procedure 01/2003’e göre	kg	3,4	3,5
Koruma sınıfı		☐/II	☐/II

Veriler [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir.
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.

Türkçe | 139

Gürültü/Titreşim bilgisi

Ölçüm değerleri EN 60745'e göre tespit edilmiştir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 95 dB(A); gürültü emisyonu seviyesi 106 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değeri (üç yönün vekör toplamı) EN 60745'e göre tespit edilmiştir:

Titreşim emisyon değeri a_h=6 m/s^2 , tolerans K=2 m/s^2 .

Bu talimatta belirtilen titreşim seviyesi EN 60745'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında kullanılırken, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı CE

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan bu ürünün: 2004/108/AT ile 98/37/AT yönetmelikleri hükümleri uyarınca (28.12.2009 tarihine kadar) ve 2006/42/AT yönetmelikle hükümleri uyarınca da (29.12.2009 tarihinden itibaren) EN 60745 normlarına veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz.

Teknik belgelerin bulunduğu merkez:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

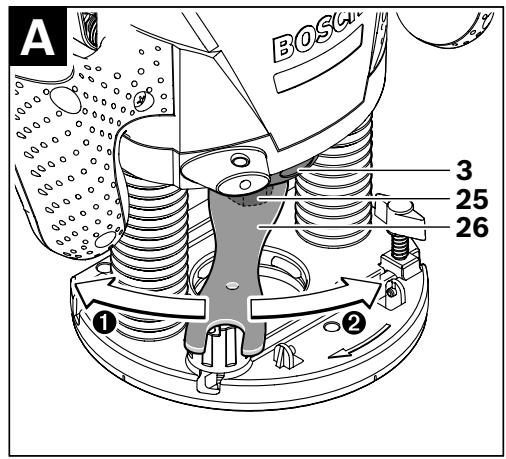

Freze ucunun takılması (Bakınız: Şekil A)

▶ Freze uçlarını takar ve değiştirirken koruyucu elvdiven kullanmanız tavsiye olunur.

Yapılan işe göre çeşitli tipte ve kalitede freze ucu mevcuttur.

Yüksek performanslı hızlı kesme çeliğinden yapılma freze uçlarırneğin yumuşak ahşap ve plastik gibi yumuşak malzemenin işlenmesine uygundur.

Sert metal kesici kenarlı freze uçlarırneğin sert ahşap ve alüminyum gibi sert ve aşındırıcı malzemenin işlenmesine uygundur.

Geniş kapsamlı Bosch-Aksesuar programında bulunan orijinal freze uçlarını yetkili satıcınızdan temin edebilirsiniz.

Sadece kusursuz ve temiz frezeleri kullanın.

• Talaş koruma parçasını 5 aşağı katlayın.
• Mil kilitleme düğmesine 3 basın ve düğmeyi bu basılı olarak tutun. Gerekiyorsa motor miline kilitleme yapıncaya kadar elle bastırın.
• Başlık somununu 25 çatal anahtarı 26 (anahtar genişliği 19 mm) dönme yönüne ① çevirmek suretiyle gevşetin.

140 | Türkçe

• Freze ucunu pensete sürün. Freze şaftı penset içine en azından 20 mm itilmiş olmalıdır.
• Başlık somununu 25 çatal anahtarı 26 (anahtar genişliği 19 mm) dönme yönüne ② çevirmek suretiyle sıkın. Mil kilitleme düğmesini 3 bırakın.
• Talaş koruma parçasını 5 aşağı katlayın.
  Kopyalama kovanı takılı değişken 50 mm'den daha büyük çaplı freze ucu takmayın. Bu freze uçları taban levhasına uymaz.
  ▶ Freze ucu takılı değişken başlık somunu ile penseti sıkmayın. Aksi takdirde penset hasar görür.

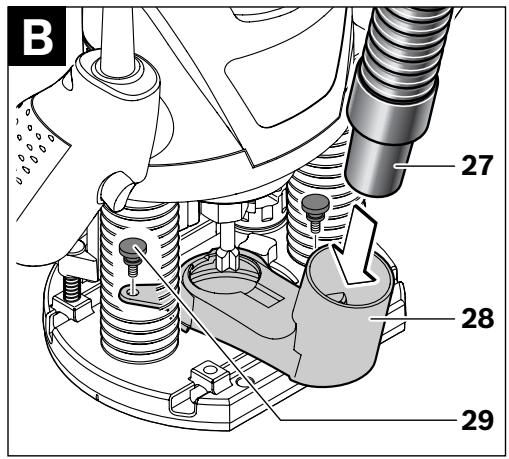

Toz ve talaş emme (Bakınız: Şekil B)

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozlari solumak allerjik reaksiyonlara ve/veya kullanıcıının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozlari kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

• Eğer mümkünse mutlaka toz emme donanımı kullanın.
• Çalışma yerinizi iyi bir biçimde havalandırın.
• P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.
  İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

Emme adaptörünün takılması

Emme adaptörü 28 hortum bağlantısı ile birlikte öne veya arkaya takılabilir. Hortum bağlantısıyla öne montaj için önce talaş koruma parçası 5 çıkarılmalıdır. Emme adaptörünü 28 2 tırtıllı vida 29 ile taban levhasına 6 tespit edin.

Optimum emme performansını sağlamak için emme adaptörünün 28 düzenli aralıklarla temizlenmesi gerekir.

Toz emme tertibatının bağlanması

Bir emme hortumunu (∅ 35 mm) 27 (aksesuar) takılı bulunan emme adaptörüne takın. Emme hortumunu 27 bir elektrik süpürgesine (aksesuar) bağlayın.

Bu elektrikli el aleti direkt olarak uzaktan kumanda sistemli bir Bosch çok amaçlı elektrik süpürgesinin prizine bağlanabilir. Bu elektrik süpürgesi elektrikli el aleti çalıştırıldığında otomatik olarak çalışır.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.

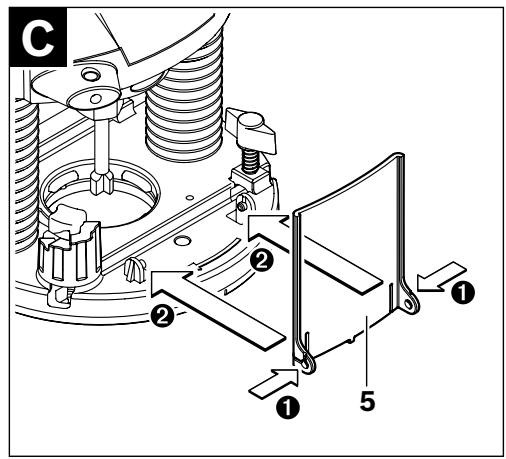

Talaş koruma parçasının takılması (Bakınız: Şekil C)

Talaş koruma parçasını 5 kilitleme yapacak biçimde önden kılavuz içine sürün. Çıkarmak için talaş koruma parçasını yan taraftan tutun ve öne çekerek çıkarın.

işletim

Çalıştırma

▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.

Devir sayısı ön seçimi

Devir sayısı ön seçim düğmesi 23 ile gerekli devir sayısını alet çalışırken de önceden seçerek belirleyebilirsiniz.

1-2 Düşük devir sayısı
3-4 Orta devir sayısı
5 – 6 Yüksek devir sayısı

Tabloda gösterilen değerler referans değerlerdir. Gerekli devir sayısı malzemeye ve çalışma koşullarına bağlıdır ve deneyerek bulunmalıdır.

Türkçe | 141

Malzeme	Freze çapı (mm)	Devir sayısı ayar düğmesi pozisyonu 23
Sert ahşap (Kayın)	4-10	5-6
	12-20	3-4
	22-40	1-2
Yumuşak ahşap (Çam)	4-10	5-6
	12-20	3-6
	22-40	1-3
Yonga levhalar	4-10	3-6
	12-20	2-4
	22-40	1-3
Plastikler	4-15	2-3
	16-40	1-2
Alüminyum	4-15	1-2
	16-40	1

Açma/kapama

Aleti açıp kapamadan önce freze derinliğini ayarlayın, bakınız: “Freze derinliğinin ayarlanması”.

Elektrikli el aletini çalıştırmak için önce kapama/şalteri emniyetine basın 1 ve sonra açma kapama şalterine basın ve açma/kapama şalterini 22 basılı konumda tutun.

POF 1400 ACE: Bir lamba freze alanını aydınlatır.

Elektrikli el aletini kapamak için açma/kapama şalterini 22 bırakın.

POF 1400 ACE: Lamba yavaş yavaş söner.

Açıklama: Güvenlik nedenleriyle açma/kapama şalteri 22 kilitlenmemeli, çalışma sırasında hep basılı tutulmalıdır.

Sabit elektronik sistemi (POF 1400 ACE)

Sabit elektronik sistemi devir sayısını boşta ve yükte sabit tutar ve düzenli bir çalışmaya olanak sağlar.

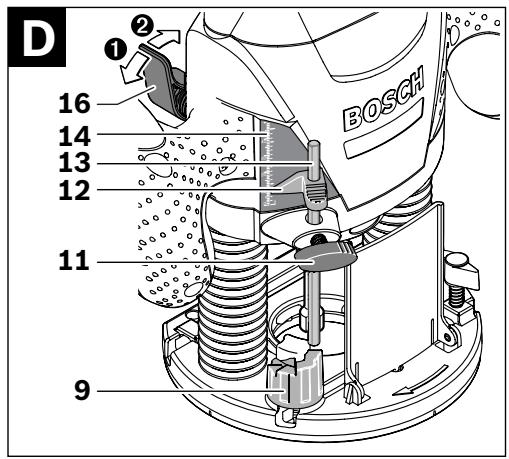

Freze derinliğinin ayarlanması (Bakınız: Şekil D)

▶ Freze derinliği sadece elektrikli el aleti kapalı iken yapılabilir.

Freze derinliği kaba ayarı için şu işlemleri yapın:

• Freze ucu takılı elektrikli el aletini işlenecek iş parçasına yerleştirin.
• POF 1400 ACE:
• Hassas ayar yolunu döner düğme 18 ile merkezi olarak ayarlayın. Döner düğmeyi 18 işaretler 19 şekilde gösterildiği gibi birbirine uyacak biçimde çevirin. Daha sonra skalayı 17 “0’a çevirin.”

19

• Kademeli dayamağı 9 en düşük kademeye getirin; kademeli dayamak hissedilir biçimde kavarama yapar.
• POF 1200 AE: Kademeli dayamak ayar vidalarını 24 yarı yarıya içeri veya dışarı çevirin.
• Derinlik mesnedindeki kelebek başlı vidayı 11 derinlik mesnedi 13, serbest hareket edebilecek biçimde gevşetin.
• Freze derinliği kilitlemesi germe kolunu 16 dönme yönüne ① çevirin ve dik frezeyi 21 freze ucu iş parçası yüzeyine temas edinceye kadar yavaşça aşağı indirin. Dalma derinliğini sabitlemek için germe kolunu 16 tekrar bırakın.

Gerekiyorsa freze derinliği germe kolunu 16 dönme yönüne ② bastırarak son kilitlemeyi yapın.

• Derinlik mesnedini 13 kademeli dayamağa 9 temas edinceye kadar aşağı bastırın. Endeks işaretli sürgüyü 12 freze derinliği skalasında 14 "0" pozisyonuna getirin.
• Derinlik mesnedini 13 istediğiniz freze derinliğine getirin ve derinlik mesnedinin kelebek başlı vidasını 11 sıkın. Endesk işaretli sürgünün 12 ayarının bozulmamasına dikkat edin.
• Freze derinliği kilitlemesi için germe kolunu 16 dönme yönüne ① bastırın ve dik frezeyi en üst konuma getirin.

142 | Türkçe

Yüksek freze derinliklerinde freze işlemini düşük talaş kaldırmalı çok sayıda işleme bölebilirsiniz. Kademe dayamağı 9 yardımı ile freze işlemini kademelere ayırabilirsiniz. Bunu yapmak için kademe dayamağı ile en küçük freze derinliğini ayarlayın ve ilk işlem için en yüksek kademeyi seçin.

POF 1200 AE: Kademeler arasındaki mesafe ayar vidalarının 24 çevrilmesiyle değiştirilebilir.

Freze derinliği hassas ayarı (POF 1400 ACE)

Bir deneme frezesi yaptıktan sonra döner düğmeyi 18 çevirmek suretiyle freze derinliğini istediğiniz ölçüye tam ve hassas olarak getirebilirsiniz; freze derinliğini artırmak için düğmeyi saat hareket yönünde, azaltmak için saat hareket yönünün tersine çevirin. Skala 17 bu işlemde size yardımcı olur. Bir tur çevirme 2,0 mm'lik ayar yoluna, skalanın 17 üst kenarındaki bir taksimat çizgisi ise 0,1 mm'lik ayar yoluna denktir. Maksimum ayar yolu ± 8 mm'dir.

Örnek: İstenen freze derinliği 10,0 mm ise, deneme frezesi 9,6 mm'lik bir freze derinliği verir.

• Dik frezeyi kaldırın ve örneğin kayıcı levha 7 altına bir tahta parçası yerleştirin. Bu tahta parçasını öyle yerleştirin ki, freze ucu 21, indirme esnasında iş parçasına temas etmesin. Freze derinliği kilitlemesi için germe kolunu 16 dönme yönüne ① bastırın ve dik frezeyi 13 derinlik mesnedi kademe dayamağına 9 oturuncaya kadar aşağı indirin.
• Skalayı 17 “0’a çevirin ve kelebek vidayı” 11 gevşetin.
• Döner düğmeyi 18 0,4 mm/4 taksimat kadar saat hareket yönünde çevirin (gerçek ve gerekli değer arasındaki fark) ve kelebek vidayı 11 sıkın.
• Bir deneme frezesi yaparak seçilen freze derinliğini kontrol edin.

Freze derinliğini ayarladıktan sonra sürgünün 12 derinlik mesnedindeki 13 pozisyonunu değiştirmeyin, bu sayede o andaki freze derinliğini skaladan 14 okuyabilirsiniz.

Freze derinliği hassas ayarı (POF 1200 AE)

Kadreme dayamağı 9 ile farklı freze derinliklerini önceden seçip ayarlayabilirsiniz. Bu ayarlama yukarıda anlatıldığı gibi yapılır. Ancak buradaki fark; kademe dayamağı ayar vidalarının 24 çevrilmesiyle dayamakların yükseklik farklarının değiştirilebilir olmasıdır.

Çalışırken dikkat edilecek hususlar

▶ Frezeyi darbe ve çarpmalardan koruyun.

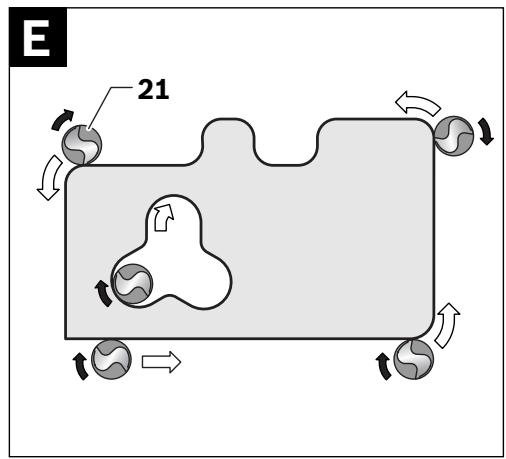

Freze yönü ve freze işlemi (Bakınız: Şekil E)

▶ Freze işlemi daima freze ucu 21 hareketinin tersine yapılmalıdır (Karşit hareket). Freze ucu hareketi ile aynı yönde freze yaparsanız (doğru hareket) elektrikli el aleti elinizden kaçabilir.

• İstediğiniz freze derinliğini ayarlayın, bu konuda “Freze derinliğinin ayarlanması” bölümüne bakın.
• Freze ucu takılı elektrikli el aletini iş parçasına yerleştirin ve aleti çalıştırın.
• Freze derinliği kilitlemesi için germe kolunu 16 aşağı bastırın ve dik frezeyi ayarlanan freze derinliğine ulaşılncaya kadar aşağı indirin. Freze derinliği kilitlemesi için germe kolunu 16 dalma derinliğini sabitlemek için bırakın.

Son kilitlemeyi yapmak üzere freze derinliği sabitlemesi için germe kolunu 16 yukarı doğru bastırın.

• Düzenli bastırma kuvveti ile freze işlemini gerçekleştirilirin.
• Freze işlemi bittikten sonra dik frezeyi en üst konuma geri getirin.
• Elektrikli el aletini kapatın.

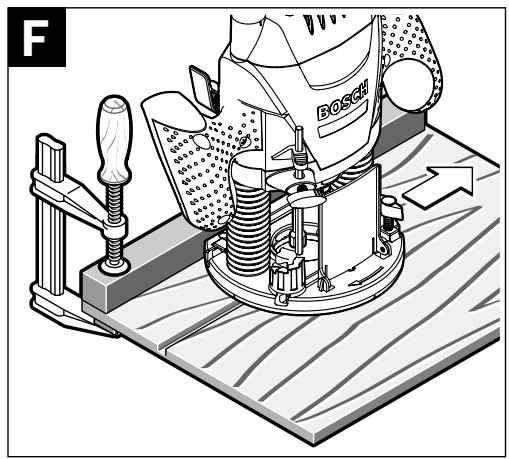

Yardımcı dayamakla freze (Bakınız: Şekil F)

Büyük iş parçalarını işlerken veya parmak freze yaparken iş parçasına yardımcı dayamak olarak bir tahta veya çita tespit edebilir ve dik frezeyi bu yardımcı dayamak boyunca hareket ettirebilirsiniz. Dik frezeyi kayıcı levhanın düz tarafından yardımcı dayamak boyunca hareket ettirin.

Türkçe | 143

Kenar tıraşlama ve form frezeleri

Paralellik mesnedi olmadan kenar tıraşlama veya form frezesi yaparken freze ucunun bir kılavuz pim veya rulmanla donatılmış olması gerekir.

• Kılavuz pim veya rulman iş parçası yüzeyine temas edinceye kadar çalışmakta olan elektrikli el aletini yan taraftan iş parçasına yaklaştırın.
• Elektrikli el aletini iki elinizle iş parçası kenarı boyunca hareket ettirin. Bu sırada aletin açısının doğru olmasına dikkat edin. Çok fazla bastırma kuvveti iş parçası kenarına hasar verebilir.

Paralellik mesnedi ile freze (Bakınız: Şekil G-H)

Paralellik mesnedini 31 kılavuz kollarla 30 birlikte taban levhasına 6 itin ve kelebek vidalarla 4 ilgili ölçüye kadar sıkın.

Elektrikli el aletini paralellik mesnedine yandan bastıarak iş parçası boyunca hareket ettirin.

Kavisli freze (Bakınız: Şekiller I-J)

Paralellik mesnedini 31 dayama yüzeyleri yukarıyı gösterecek biçimde çevirin.

Paralellik mesnedini 31 kılavuz kollarla 30 birlikte taban levhasına 6 itin ve kelebek vidalarla 4 ilgili ölçüye kadar sıkın.

Merkezleme pimini 32 kelebek vida 33 ile paralellek mesnedinin 31 deliğinden iterek sıkın.

Merkezleme pimini 32 kavis parçasının işaretle merkez noktasına yerleştirin ve düzenli bastırma kuvveti ile freze işlemini yürütün.

Kavis dayamağı ile freze (Bakınız: Şekiller K-L)

Paralellik mesnedini 31 kılavuz kollarla 30 birlikte taban levhasına 6 itin ve kelebek vidalarla 4 ilgili ölçüye kadar sıkın.

Kavis dayamağını 34 kılavuz makara ile birlikte paralellik mesnedi 31 deliğine itin.

Elektrikli el aletini hafif bir bastırma kuvveti ile iş parçası kenarı boyunca hareket ettirin.

Freze pergeli ile freze (Bakınız: Şekil M)

Dairesel freze işleri için freze pergeli/kılavuz adaptör 35 kullanabilirsiniz. Freze pergelini şekilde gösterildiği gibi takın.

Merkezleme vidasını 40 freze pergelinin vidalı yuvasına vidalayın. Vidanın ucunu frezelenecek dairenin merkezine yerleştirin ve bu sırada vida ucunun iş parçası yüzeyine kavramasına dikkat edin.

Freze pergelini hareket ettirerek istediğiniz yarıçapı ayarlayın ve kaba ayar vidaları 37 ile hassas ayar vidalarını 38 sıkın.

Döner düğme 39 ile kelebek başlı vidaları 38 gevşettikten sonra uzunluğu hassas biçimde ayarlayabilirsiniz. Düğmenin bir turu 2,0 mm'ye, döner düğmedeki 39 bir taksimat çizgisi ise 0,1 mm'ye denktir.

Çalışır durumdaki elektrikli el aletini sağ tutamak 2 ve freze pergeli tutamağı 36 ile iş parçasına yanaştırın.

Kılavuz rayla freze (Bakınız: Şekil N)

Kılavuz ray 41 yardımı ile doğrusal freze işlemlerini yapabilirsiniz.

Yükseklik farklılıklarını dengelemek için ara levhasını 42 takmalısınız.

Freze pergeli/kılavuz ray adaptörünü 35 şekilde gösterildiği gibi takın.

Kılavuz rayı 41 uygun germe donanımları ile, örneğin vidalı işkence ile iş parçasına tespit edin. Kılavuz ray adaptörü 35 takılı elektrikli el aletini kılavuz ray üzerine yerleştirin.

Kopyalama kovanı ile freze (Bakınız: Şekiller O-P)

Kopyalama kovanı 43 yardımı ile kenar şekillerini veya şablonları iş parçasına aktarabilirsiniz.

Şablon veya örneğe göre uygun kopyalama kovanı seçin. Kopyalama kovanının çıkıntı yapması nedeniyle şablonun en azından 8 mm kalınlığında olması gerekir.

Boşa alma koluna 20 basın ve kopyalama kovanını 43 aşağıdaki taban levhasına 6 takın. Bu esnada kod tırnakları kopyalama kovanının oluklarını hissedilir biçimde kavramalıdır.

▶ Freze ucunun çapı kopyalama kovanının iç çapından küçük olmalıdır.

144 | Türkçe

Kopyalama kovanı 43 ile freze yaparken şu şekilde hareket edin:

• Kopyalama kovanı takılı çalışır durumdaki elektrikli el aletini şablona yanaştırın.
• Freze derinliği kilitlemesi için germe kolunu 16 aşağı bastırın ve dik frezeyi ayarlanan freze derinliğine ulaşılncaya kadar aşağı indirin. Freze derinliği kilitlemesi için germe kolunu 16 dalma derinliğini sabitlemek için bırakın.
  Son kilitlemeyi yapmak üzere freze derinliği sabitlemesi için germe kolunu 16 yukarı doğru bastırın.
• Kopyalama kovanı çıkıntı yapar durumda elektrikli el aletini yandan bastırarak şablon boyunca hareket ettirin.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.
▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun.
Normal olmayan koşullarda metaller işlenirken aletin içinde iletken toz birikebilir. Bundan aletin koruyucu izolasyonu etkilenir ve kısıtlanır. Bu gibi durumlarda sabit bir toz emme tertibatının kullanılması, havalandırma aralıklarının sık sık basınçlı hava ile temizlenmesi ve devreye bir hatalı akım koruma şalterinin (FI) bağlanması tavsiye edilir.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Müşteri Danışmanı: [phone]

Müşteri Servis Hattı: [phone]

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin içine atmayın! Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuk-

larına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.

6 mm 2 608 570 100

1/4" 2 608 570 101

8 mm 2 608 570 102

13 mm 2 609 200 138

17 mm 2 609 200 139

24 mm 2 609 200 140

27 mm 2 609 200 141

30 mm 2 609 200 142
