KÄYTTÖOHJE POF1400ACE BOSCH

fi Alkuperäiset ohjeet

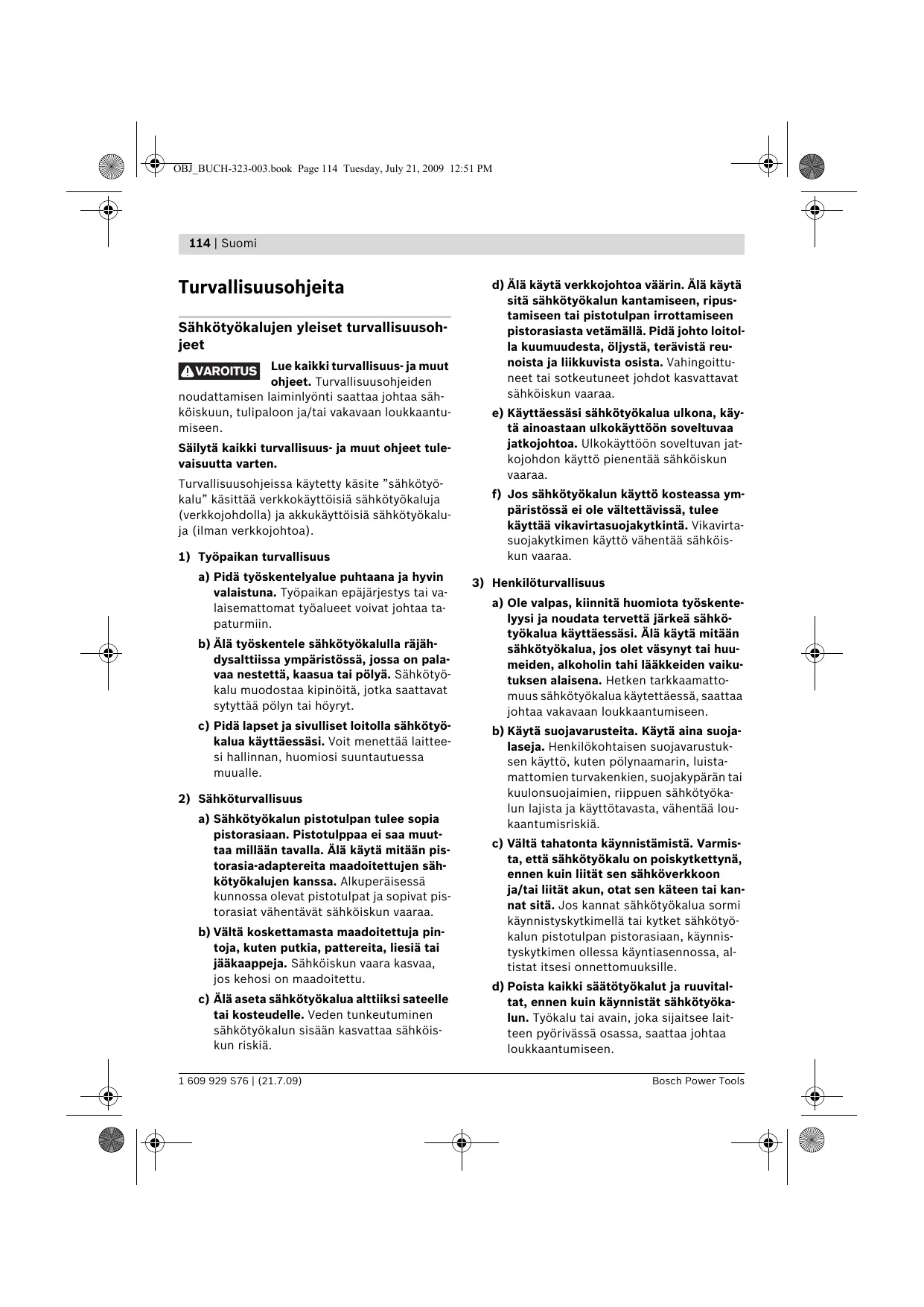

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjäh-dysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.
c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

Suomi | 115

e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaattei- ta. Älä käytä löysiä työvaatteita tai koru- ja. Pidä hiukset, vaatteet ja käsineet loi- tolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liik- kuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä- sittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Jyrsimien turvallisuusohjeet

Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyöka-lussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa tuhoutua.

Jyrsinterien ja muiden tarvikkeiden tulee sopia täsmälleen sähkötyökalusi työkalunpitimeen (kiristysleukaan). Vaihtotyökalut, jotka eivät sovi tarkkaan sähkötyökalun työkalunpitimeen pyörivät epätasaisesti, tärisevät hyvin voimakkaasti ja saattavat johtaa työkalun hallinnan menettämiseen.

Via ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen.

- Pidä kädet loitolla jyrsintäalueelta ja jyrsinterästä. Pidä toinen käsi lisäkahvassa tai moottorikotelossa. Kun molemmat kädet pitelevät jyrsintä, jyrsinterä ei pysty vahingoittamaan niitä.

- Älä koskaan jyrsi metallikohteiden, naulojen tai ruuvien yli. Jyrsinterä voi vahingoittua ja aiheuttaa voimakkaampaa värinää.

Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

116 | Suomi

Käytä sopivia etsintälaitteita piilossa olevi- en syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesi- johtoputken puhkaisu aiheuttaa aineellista vahinkoa.
Tylsiä tai vioittuneita jyrsinteriä ei saa käyttää. Tylsä tai vioittunut jyrsinterä aiheuttaa suuremman kitkan, voi juuttua kiinni sekä pyörii epätasaisesti.
- Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä.
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidet- tynä.
- Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.
- Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Laite on tarkoitettu profiilien ja soikeiden reikien jyrsintään sekä kopiojyrsintään tukevalla alustalla puuhun, muoviin ja kevytrakennusaineisiin.

Alennetulla kierrosluvulla ja vastaavia jyrsinteriä käyttäen voidaan työstää myös ei-rautametalleja.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-kasivussa olevaan sähkötyökalun kuvaan.

1 Käynnistyskytkimen käynnistysvarmistin
2 Oikeanpuoleinen kahva
3 Karan lukituspainike
4 Suuntaisohjaimen ohjaustankojen siipiruuvi (2x)*
5 Lastusuojus
6 Pohjalevy
7 Liukutalla
8 Suuntaisohjaimen ohjaustankojen kiinnitin
9 Porrasvaste

10 Suojakalvosin

11 Syvyydenrajoittimen asetuksen siipiruuvi

12 Luisti, indeksimerkki

13 Syvyydenrajoitin

14 Jyrsintäsyvyysasteikko

15 Vasemmanpuoleinen kahva

16 Jyrsintäsyvyyden lukituksen kiristinvipu

17 Jyrsintäsyvyyden hienosäätöasteikko (POF 1400 ACE)

18 Jyrsintäsyvyyden hienosäätönuppi (POF 1400 ACE)

19 Nollatasauksen merkki

20 Kopiohylsyn vapautusvipu

21 Jyrsinterä*

22 Käynnistyskytkin

23 Kierrosluvun asetuksen säätöpyörä

24 Porrasvasteen säätöruuvi (POF 1200 AE)

25 Kytkinmutteri ja kiristysleukaistukka

26 Kiintoavain, avainväli 19 mm*

27 Imuletku (∅ 35 mm)*

28 Imuadapteri*

29 Imuadapterin lukitusruuvi (2x)*

30 Suuntaisohjaimen ohjaustanko (2x)*

31 Suuntaisohjain*

32 Keskitystappi*

33 Keskitystapin siipiruuvi*

34 Kaariohjain*

35 Ympyräjyrsin/ohjauskiskoadapteri *

36 Ympyräjyrsimen kahva*

Suomi | 117

37 Ympyräjyrsimen karkeasäädön siipiruuvi (2x)*
38 Ympyräjyrsimen hienosäädön siipiruuvi (1x)*
39 Ympyräjyrsimen hienosäädön kiertonuppi*
40 Keskiöintiruuvi *

41 Ohjauskisko*
42 Välilevy (kuuluu sarjaan "Ympyräjyrsin")*
43 Kopiohylsy*
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Tekniset tiedot

Yläjyrsin		POF 1200 AE	POF 1400 ACE
Tuotenumero		3 603 B6A 0.1	3 603 B6C 7.1
Ottoteho	W	1200	1400
Tyhjäkäyntikierrosluku	min^-1	11000–28000	11000–28000
Kierrosluvun esivalinta		●	●
Vakioelektroniikka		-	●
Pölyn imun liitäntä		●	●
Työkalunpidin	mm	6/8	6/8
	inch	14	14
Maks. syöttöliike	mm	55	55
Paino vastaa EPTA-Procedure 01/2003	kg	3,4	3,5
Suojausluokka		☐/II	☐/II

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Melu-/tärinätiedot

Mittausarvot määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen paineta-so on: Äänen painetaso 95 dB(A); äänen tehota-so 106 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) määritetty EN 60745 mukaan:

Värähtelyemissioarvo a_h=6 m/s^2 , epävarmuus K=2 m/s^2 .

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasi-tuksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organiointi.

118 | Suomi

Standardinmukaisuusvakuutus CE

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Jyrsinterän asennus (katso kuva A)

- Suosittelemme käyttämään suojakäsineitä jyrsinterien asentamista ja vaihtamista varten.

Käyttötarkoituksesta riippuen on saatavissa mitä erilaisempia ja erilaisimpia ja erilaatuisimpia.

Jyrsintyökalut suurtehopikateräksestä sovel- tuvat pehmeiden materiaalien työstöön, kuten pehmeä puu ja muovi.

Jyrsintyökalut joissa on kovametalliterät so-veltuvat kovien ja hiovien materiaalien työstöön, kuten esim. kova puu ja alumiini.

Ammattiliikkeestä saat alkuperäisiä jyrsintyöka-luja kattavasta Bosch-lisätarvikeohjelmasta.

Jyrsinterien on oltava ehjiä ja puhtaita.

• Käännä lastusuojus 5 ala-asentoon.

• Paina karan lukituspainiketta 3 ja pidä se painettuna. Kierrä tarvittaessa moottorin karaa käsin, kunnes se lukkiutuu.

• Avaa kytkinmutteri 25 kiintoavaimella 26 (avainväli 19 mm) kiertämällä sitä suuntaan ①.

• Työnnä jyrsintyökalu kiristysleukaan. Jyrsinterän varren tulee ulottua vähintään 20 mm kiristysleuan sisään.
• Kiristä kytkinmutteri 25 kiintoavaimella 26 (avainväli 19 mm) kiertämällä sitä suuntaan ②. Päästä karan lukituspainike 3 vapaaksi.
• Nosta lastusuojus 5 takaisin yläasentoon.

- Älä aseta yli 50 mm halkaisijalla varustettuja jyrsintätyökaluja ilman asennettua kopiohylsyä. Nämä jyrsintyökalut eivät mahdu pohjalevyn läpi.

- Älä koskaan kiristä kiristysleukaa kytkin-mutterilla, ellei siinä ole jyrsintätyökalua. Muussa tapauksessa kiristysleuka saattaa vaurioitua.

Pölyn ja lastun poistoimu (katso kuva B)

Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökin-pölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisääineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

• Käytä pölynimua, jos se on mahdollista.
• Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja.

Suomi | 119

Imuadapterin asennus

Imuadapterin 28 letkuliitäntä voidaan asentaa osoittamaan eteen- tai taaksepäin. Asennettaessa letkuliitännän kanssa on ensin poistettava lastunsuojus 5. Kiinnitä imuadapteri 28 pohjalevyyn 6 kahdella pyälletyllä ruuvilla 29.

Optimaalisen imutehon takaamiseksi imuadapteri 28 on muistettava puhdistaa säännöllisesti.

Pölyn imun liitäntä

Työnnä imuletku (∅ 35 mm) 27 (lisätarvike) asennettuun imuadapteriin. Liitä imuletku 27 pölynimuriin (lisätarvike).

Sähkötyökalu voidaan liittää suoraan kauko-käynnistyksellä varustetun Bosch-yleisimurin pistorasiaan. Tämä käynnistyy automaattisesti, sähkötyökalua käynnistettäessä.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.

Lastunsuojuksen asennus (katso kuva C)

Aseta lastusuojus 5 edestä päin ohjaimeen niin, että se lukkiutuu paikalleen. Irrota lastusuojus tarttumalla siihen sivulta päin ja vedä suojus irti.

Käyttö

Käyttöönotto

▶ Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Kierrosluvun esivalinta

Kierrosluvun esivalinnan säätöpyörällä 23 voit asettaa tarvittavan kierrosluvun myös käytön aikana.

1-2 alhainen kierrosluku

3-4 keskisuuri kierrosluku

5–6 suuri kierrosluku

Taulukon arvot ovat ohjearvoja. Tarvittava kierrosluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein.

Materiaali	Jyrsinterän halkaisija (mm)	Säätöpyörän asento 23
Kovapuu (pyökki)	4-10	5-6
	12-20	3-4
	22-40	1-2
Pehmeä puu (mänty)	4-10	5-6
	12-20	3-6
	22-40	1-3
Lastulevyt	4-10	3-6
	12-20	2-4
	22-40	1-3
Muovi	4-15	2-3
	16-40	1-2
Alumiini	4-15	1-2
	16-40	1

Käynnistys ja pysäytys

Aseta ennen käynnistystä haluttu jyrsintäsyvyys, katso kappale "Jyrsintäsyvyyden asetus".

Sähkötyökalun käyttöönotto painamalla ensin käynnistysvarmistinta 1 ja painamalla samalla käynnistyskytkintä 22 sekä pitämällä se painettuna.

POF 1400 ACE: Lamppu valaisee jyrsintäaluetta.

Sähkötyökalun pysäytys päästämällä käynnistyskytkin 22 vapaaksi.

POF 1400 ACE: Lamppu sammuu hitaasti.

Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 22 ei voida lukita, vaan sitä on painettava koko käytön ajan.

Vakioelektroniikka (POF 1400 ACE)

Vakioelektroniikka pitää kierrosluvun kuormitta-mattomana ja kuormitettuna lähes vakiona, mikä takaa tasaisen työn edistymisen.

Jyrsintäsyvyyden asetus (katso kuva D)

Jyrsintäsyvyyden säätö saadaan tehdä ai-noastaan sähkötyökalun ollessa poiskytket- tynä.

Menettele seuraavasti, kun teet jyrsintäsyvyyden karkeasäädön:

- Aseta sähkötyökalu asennettuine jyrsintätyökaluineen työstettävälle työkappaleelle.

120 | Suomi

• POF 1400 ACE:
• Säädä hienosäätöliike nupilla 18 keskiasentoon. Kierrä nuppia 18, kunnes merkit 19 tulevat kohdakkain kuten kuvassa. Kierrä sitten asteikko 17 asentoon "0".

19

• Aseta porrasvaste 9 pienimpään portaaseen; porrasvaste lukkiutuu kuuluvasti.
• POF 1200 AE: Kierrä porrasvasteen 24 sää-töruuvit puoliksi sisään tai ulos.
• Höllää syvyydenrajoittimen siipiruuvia 11 niin, että syvyydenrajoitin 13 liikkuu vapaasti.
• Paina jyrsintäsyvyyden lukituksen kiristinvipua 16 kiertosuuntaan ① ja vie yläjyrsin hitasti alaspäin, kunnes jyrsinterä 21 koskettaa työkappaleen pintaa. Päästä jyrsintäsyvyyden lukituksen kiristinvipu 16 jälleen vapaaksi, tämän upotussyvyyden lukitsemiseksi. Paina tarvittaessa jyrsintäsyvyyden lukituksen kiristinvipu 16 suuntaan ② sen lukitsemiseksi lopullisesti.
• Paina syvyydenrajoitinta 13 alaspäin, kunnes se tukee porrasvasteeseen 9. Aseta luistin 12 indeksimerkki jyrsintäsyvyysasteikon 14 kohtaan "0".
• Aseta syvyydenrajoitin 13 haluttuun jyrsintä-syvyydelle ja kiristä syvyydenrajoittimen siipiruuvi 11. Varo siirtämästä merkillä varustettua luistia 12.
• Painajyrsintäsyvyyden lukituksen kiristinvipu 16 suuntaan ① ja vie yleisjyrsin ylimpään asentoon.

Suurilla jyrsintäsyvyyksillä tulisi suorittaa use- ampi työstövaihe, kukin pienemmällä lastunirro- tuksella. Porrasvasteen 9 avulla voit jakaa jyrsinnän useampaan vaiheeseen. Aseta tällöin haluttu jyrsintäsyvyys porrasvasteen alimpaan portaaseen ja valitse ensimmäisiin työstövaihei- siin ensin ylemmät portaat.

POF 1200 AE: Vaiheiden väli voidaan muuttaa kiertämällä säätöruuveja 24.

Jyrsintäsyvyyden hienosäätö (POF 1400 ACE)

Tee ensin koejyrsintä ja aseta sen aikana jyrsintäsyvyys tarkkaan mittaan nupilla 18; kun kierrät nuppia myötäpäivään, jyrsintäsyvyys suurenee, myötäpäivään kierrettäessä se pienenee. Mitat näkee asteikolta 17. Yksi kierros muuttaa säätöä 2,0 mm verran, asteikon 17 ylimmässä reunassa olevat merkit vastaavat 0,1 mm:n säätömitan muutosta. Suurin säätövara on ± 8 mm.

Esimerkki: Jyrsintäsyvyydeksi halutaan 10,0 mm, koejyrsinnässä saatiin syvyysmitaksi 9,6 mm.

• Nosta ylös yläjyrsin ja aseta esim. puun jäännöspala liukutallan 7 alle niin, että jyrsinterä 21 ei kosketa työkappaletta, kun jyrsin lasketaan alas. Paina jyrsintäsyvyyden lukituksen kiristinvipu 16 kiertosuuntaan ① ja vie yläjyrsin hitasti alaspäin, kunnes syvyydenrajoitin 13 koskettaa porrasvastetta 9.
• Käännä asteikko 17 asentoon "0" ja löysää siipiruuvia 11.
• Kierrä nuppia 18 0,4 mm/4 mittamerkin verran (ohjearvon ja todellisen arvon erotus) myötäpäivään ja kiristä sitten siipiruuvi 11.
• Tarkista valittu jyrsintäsyvyys toisella koejyr-sinnällä.

Kun jyrsintäsyvyys on säädetty, luistin 12 asentoa syvysrajoittimella 13 ei saa enää muuttaa, muutoin asteikko 14 ei eri työstövaiheissa näytä enää oikeaa jyrsintäsyvyyttä.

Jyrsintäsyvyyden hienosäätö (POF 1200 AE)

Porrasvasteen 9 avulla voit asettaa erilaisia jyrsintäsyvyyksiä. Asetus tehdään edellä selostetulla tavalla, sillä poikkeuksella, että porrasvasteen 24 säätöruuveja kiertämällä voidaan muuttaa vasteiden välinen korkeusero.

Työskentelyohjeita

- Jyrsin on suojattava iskuilta ja voimakkailta törmäyksiltä.

Jyrsintäsuunta ja jyrsiminen (katso kuva E)

Jyrsiminen tulee aina tapahtua vasten jyrsintätyökalun 21 kiertosuuntaa (vastajyrsintä). Jyrsittäessä kiertosuuntaan (myötäjyrsintä) saattaa sähkötyökalu riistäytyä otteesta.

Suomi | 121

• Aseta haluttu jyrsintäsyvyys katso kappaletta "Jyrsintäsyvyyden asetus".
• Aseta sähkötyökalu asennettuine jyrsintätyökaluineen työstettävälle työkappaleelle ja käynnistä sähkötyökalu.
• Paina jyrsintäsyvyyden lukituksen kiristinvipu 16 alaspäin ja vie yleisjyrsin hitaasti alaspäin, kunnes asetettu jyrsintäsyvyys on saavutettu. Päästä jyrsintäsyvyyden lukituksen kiristinvipu 16 jälleen vapaaksi, tämän upotussyvyyden lukitsemiseksi.

Paina tarvittaessa jyrsintäsyvyyden lukituksen kiristinvipu 16 ylöspäin, sen lukitsemiseksi lopullisesti.

• Suorita jyrsintä tasaista syöttöä käyttäen.
• Nosta kone jyrsintävaiheen päätyttyä takaisin yläasentoon.
• Pysäytä sähkötyökalu.

Jyrsintä lisäohjaimella (katso kuva F)

Käsiteltäessä suurikokoisia työkappaleita esim. urajyrsinnässä työkappaleeseen voi avuksi kiinnittää lisärajoittimen ja käyttää sitä jyrsimen ohjaimena. Silloin jyrsintä ohjataan sen liukutallan pyöristetty puoli apurajoitinta vasten.

Reuna- tai muotojyrsintä

Reuna- tai muotojyrsinnässä ilman suuntaisoh-jainta, tulee jyrsintätyökalussa olla ohjaustappi tai kuulalaakeri.

• Vie käynnissä oleva sähkötyökalu sivulta työkappaleeseen, kunnes ohjaustappi tai kuulalaakeri on kiinni työstettävän työkappaleen reunassa.
• Ohjaa sähkötyökalua kaksin käsin pitkin työkappaleen reunaa. Ota tällöin huomioon, että työkalu on pystysuorassa. Liian suuri paine, saattaa vaurioittaa työkappaleen reunaa.

Jyrsintä suuntaisohjaimella (katso kuvat G-H)

Työnnä suuntaisohjain 31 ohjaustankoineen 30 pohjalevyyn 6 ja kiinnitä se siipiruuveilla 4 halutun mitan mukaisesti.

Ohjaa käynnissä olevaa sähkötyökalua tasaisella syötöllä ja sivuttaispaineella suuntaisohjainta vasten pitkin työkappaleen reunaa.

Ympyräkaarien jyrsintä (katso kuvat I-J)

Käännä suuntaisohjain 31 niin, että vastepinnat osoittavat ylöspäin.

Työnnä suuntaisohjain 31 ohjaustankoineen 30 pohjalevyyn 6 ja kiinnitä se siipiruuveilla 4 halutun mitan mukaisesti.

Kiinnitä keskitystappi 32 siipiruuvilla 33 suuntaisohjaimen 31 porauksen läpi.

Paina keskitystappi 32 ympyräkaaren merkittyyn keskipisteeseen ja suorita jyrsintä tasaisesti syöttäen.

Jyrsintä kaariohjaimen avulla (katso kuvat K-L)

Työnnä suuntaisohjain 31 ohjaustankoineen 30 pohjalevyyn 6 ja kiinnitä se siipiruuveilla 4 halutun mitan mukaisesti.

Kiinnitä kaariohjain ja asennettu ohjausrulla 34 suuntaisohjaimen 31 porauksen läpi.

Ohjaa sähkötyökalua kevyellä sivuttaisella paineella pitkin työkappaleen reunaa.

Jyrsintä ympyräjyrsimellä (katso kuva M)

Ympyränmuotoisia jyrsintätöitä varten voit käyttää ympyräjyrsintä/ohjauskiskoadapteria 35. Asenna ympyräjyrsin kuvan osoittamalla tavalla.

Kierrä keskiöintiruuvi 40 ympyräjyrsimen kier- teeseen. Aseta ruuvin kärki jyrsittävän ympyrä- kaaren keskipisteeseen ja tarkista, että ruuvin kärki uppoaa työkappaleen pintaan.

Aseta haluttu säde karkeasti siirtämällä ympyrä- jyrsintä ja kiristä siipiruuvit 37 ja 38.

Kiertonupilla 39 voit hienosäätää pituutta, kun olet avannut siipiruuvia 38. Yksi kierros vastaa 2,0 mm säätömatkaa, yksi kiertonupin jakoviiva 39 vastaa säätömatkan 0,1 mm muutosta.

Vie käynnissä oleva sähkötyökalu työkappaleen yli käyttäen oikeaa kahvaa 2 ja ympyräjyrsimen kahvaa 36.

Jyrsintä ohjauskiskolla (katso kuva N)

Ohjauskiskon 41 avulla voit suorittaa suoraviivaisia työvaiheita.

Korkeuseron tasaamiseksi on sinun asennettava välilevy 42.

122 | Suomi

Asenna ympyräjyrsin/ohjauskiskoadapteri 35 kuvan osoittamalla tavalla.

Kiinnitä ohjauskisko 41 sopivilla kiinnityslaitteillä esim. ruuvipuristimilla työkappaleeseen. Aseta sähkötyökalu asennettuine ohjauskiskoadaptereineen 35 ohjauskiskoon.

Jyrsintä kopiohylsyllä (katso kuvat O – P)

Kopiohylsyn 43 avulla voit siirtää mallien tai mal-lineiden ääriviivat työkappaleeseen.

Valitse sopiva kopiohylsy mallineen tai mallin paksuuden mukaan. Kopiohylsyn ulkonevan korkeuden takia, tulee malline olla vähintään 8 mm paksu.

Käytä vapautusvipua 20 ja aseta kopiohylsy 43 altapäin pohjalevyyn 6. Turvanokkien tulee tällöin lukkiutua tuntuvasti kopiohylsyn syvennyksiin.

▶ Valitse jyrsintätyökalu, jonka läpimitta on pienempi kuin kopiohylsyn sisähalkaisija.

Menettele seuraavasti, kun jyrsit kopiohylsyä 43 käyttäen:

- Vie käynnissä oleva sähkötyökalu kopiohylsyineen mallinetta vasten.

- Paina jyrsintäsyvyyden lukituksen kiristinvipu 16 alaspäin ja vie yleisjyrsin hitaasti alaspäin, kunnes asetettu jyrsintäsyvyys on saavutettu. Päästä jyrsintäsyvyyden lukituksen kiristinvipu 16 jälleen vapaaksi, tämän upotussyvyyden lukitsemiseksi.

Paina tarvittaessa jyrsintäsyvyyden lukituksen kirstinvipu 16 ylöspäin, sen lukitsemiseksi lopullisesti.

- Ohjaa sähkötyökalu ulkonevine kopiohylsyineen sivuttain painaen pitkin mallinetta.

Hoito ja huolto

Huelto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
• Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti.

Äärimmäisissä käyttöolosuhteissa saattaa metallia työstettäessä kerääntyä johtavaa pölyä koneen sisälle. Sähkötyökalun suojaeristys saattaa vahingoittua. Tässä tapauksessa on suositeltavaa käyttää kiinteää imulaitetta, usein puhaltaa tuuletusaukot puhtaiksi ja kytkeä vikavirtasuojakytkintä (FI) sähkötyökalun liitäntään.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά | 123
