MANUALE UTENTE POF1400ACE BOSCH

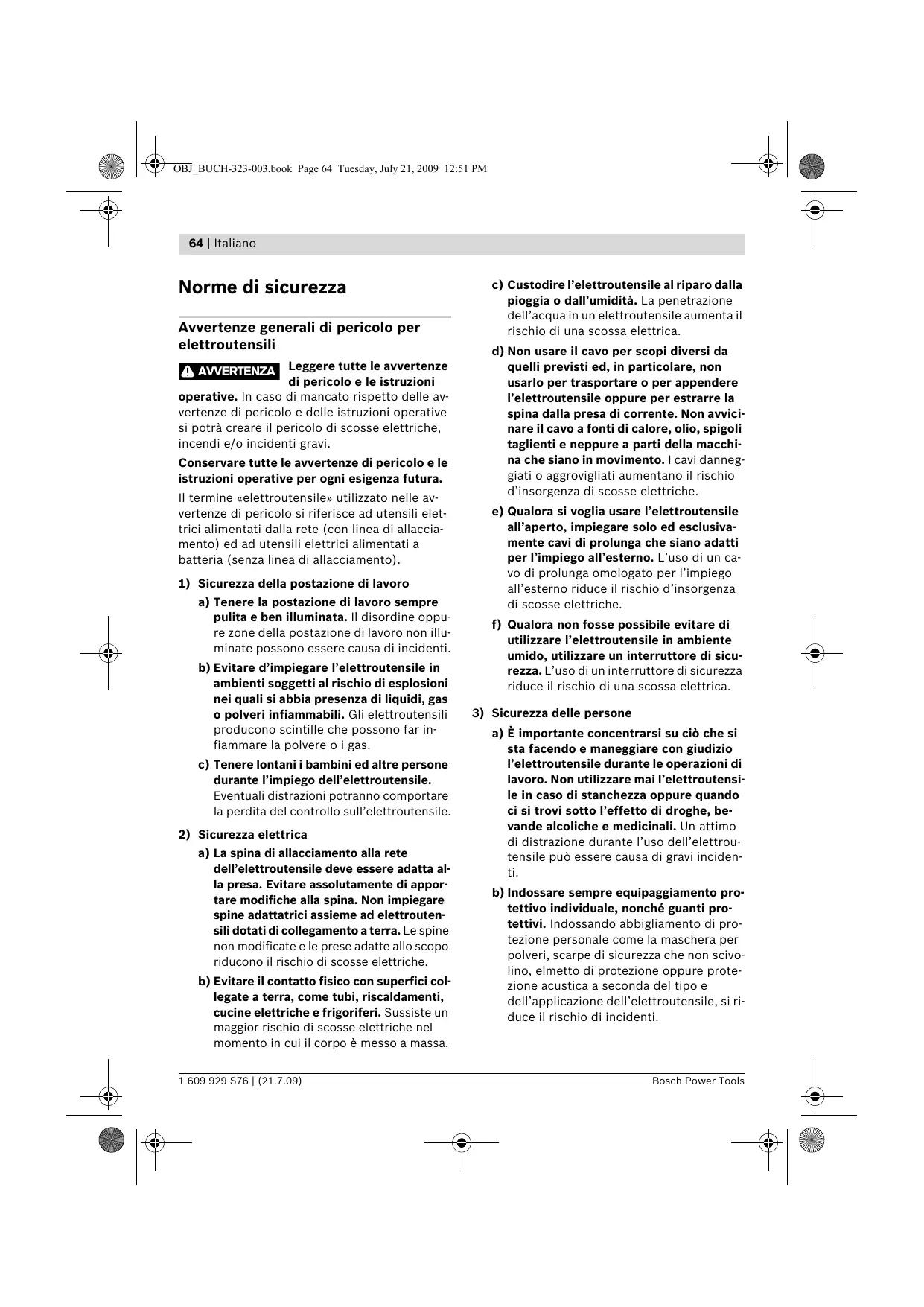

Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. 1 609 929 S76 | (21.7.09) c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Bosch Power Tools OBJ_BUCH-323-003.book Page 65 Tuesday, July 21, 2009 12:51 PM Italiano | 65 c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli

elettroutensili a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. Bosch Power Tools b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 66 Tuesday, July 21, 2009 12:51 PM 66 | Italiano

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Indicazioni di sicurezza per fresatrici f Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che giri più rapidamente di quanto consentito può essere pericoloso. f Gli utensili fresa ed ogni altro accessorio opzionale devono adattarsi perfettamente al mandrino portautensile (pinza portautensile) dell’elettroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portautensile dell’elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. f Avvicinare l’elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l’utensile ad innesto si inceppa nel pezzo in lavorazione. f Mai avvicinare le mani alla zona operativa di fresatura e neppure alla fresatrice. Utilizzare la seconda mano per afferrare l’impugnatura supplementare oppure la carcassa del motore. Tenendo la fresatrice con entrambe le mani si evita che l’utensile fresa possa risultare pericoloso per le mani. f Mai fresare su oggetti metallici, chiodi oppure viti. La fresatrice può subire dei danni e provocare un aumento delle vibrazioni. f Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l’elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell’elettroutensile e provoca quindi una scossa elettrica. 1 609 929 S76 | (21.7.09) f Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. f Non utilizzare mai frese che non siano affilate oppure o il cui stato generale non dovesse essere più perfetto. Frese non più affilate oppure danneggiate provocano un maggiore attrito, possono restare bloccate e non ruotano più concentricamente. f Durante le operazioni di lavoro è necessario tenere l’elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elettroutensile tenendolo sempre con entrambe le mani. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. f Mai utilizzare l’elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica. Bosch Power Tools OBJ_BUCH-323-003.book Page 67 Tuesday, July 21, 2009 12:51 PM Italiano | 67 Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme In caso di appoggi fissi, la macchina è idonea per fresare scanalature, bordi, profili e fori longitudinali nel legno, nella materia plastica ed in materiali leggeri da costruzione così pure per riprodurre una fresatura. In caso di velocità ridotte ed utilizzando rispettive frese è possibile lavorare anche metallo non ferroso. 16 Leva di bloccaggio per bloccaggio della profondità di passata 17 Scala regolazione di precisione per la profondità di fresatura (POF 1400 ACE) 18 Pomello di regolazione di precisione per la profondità di fresatura (POF 1400 ACE) 19 Marcatura per compensazione del punto neutro 20 Leva di sbloccaggio per manicotto di guida 21 Utensile fresa* 22 Interruttore di avvio/arresto 23 Rotellina di selezione numero giri 24 Vite di registro battuta a gradi (POF 1200 AE) 25 Dado con pinza portautensili 26 Chiave fissa apertura della chiave 19 mm* 27 Tubo di aspirazione (Ø 35 mm)* Componenti illustrati 28 Raccordo aspiratore* La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 30 Barra di guida per guida parallela (2x)* 29 Vite a testa zigrinata per raccordo aspiratore (2x)* 31 Guida parallela* 1 Pulsante di sicurezza dell’interruttore di avvio/arresto 32 Spina di centraggio* 2 Impugnatura destra 34 Guida per curve* 3 Tasto di bloccaggio dell’alberino 35 Compasso/adattatore della battuta di guida* 4 Vite ad alette per guida parallela-aste di guida (2x)* 5 Paratrucioli 6 Pattino 7 Piastra di scorrimento 8 Attacco per guida parallela-aste di guida 9 Guida graduata 10 Guarnizione di protezione 11 Vite ad alette per la regolazione della battuta in profondità 12 Spingitore con la marcatura diposizionamento 13 Guida di profondità 14 Scala regolazione della profondità di passata 15 Impugnatura sinistra Bosch Power Tools 33 Vite ad alette per spina di centraggio* 36 Pomello per compasso* 37 Vite ad alette per compasso-regolazione approssimativa (2x)* 38 Vite ad alette per compasso-regolazione di precisione (1x)* 39 Pomello per compasso-regolazione di precisione* 40 Vite di centraggio* 41 Binario di guida* 42 Piastra distanziatrice (compresa nel set «compasso»)* 43 Manicotto di guida* *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 68 Tuesday, July 21, 2009 12:51 PM 68 | Italiano Dati tecnici Fresatrice verticale

Codice prodotto Potenza nominale assorbita 11000–28000 11000–28000 Preselezione del numero di giri min

Raccordo di collegamento per sistema di aspirazione polvere

Numero di giri a vuoto Mandrino portautensile

inch Corsa della fresa

3,4 3,5 /II /II Peso in funzione della EPTA-Procedure 01/2003 Classe di sicurezza Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Informazioni sulla rumorosità e sulla vibrazione Valori misurati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 95 dB(A); livello di potenza acustica 106 dB(A). Incertezza della misura K=3 dB. Usare la protezione acustica! Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Valore di emissione dell’oscillazione ah =6 m/s2, Incertezza della misura K =2 m/s2. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per 1 609 929 S76 | (21.7.09) altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p. es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al

28.12.2009), 2006/42/CE (a partire dal

Bosch Power Tools OBJ_BUCH-323-003.book Page 69 Tuesday, July 21, 2009 12:51 PM Italiano | 69 Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaggio f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Montaggio dell’utensile per fresatrice (vedi figura A) f Per eseguire operazioni di montaggio o di sostituzione di utensili accessorio per la fresatrice si raccomanda di mettere guanti di protezione. A seconda del tipo di applicazione richiesto sono disponibili utensili fresa dai tipi più svariati e con diversi livelli di qualità. Utensili fresa in acciaio extrarapido ad alta prestazione sono adatti per la lavorazione di materiali morbidi come p. es. legname tenero e materiali sintetici. Utensili fresa in acciaio duro sono adatti in modo particolare per la lavorazione di materiali duri ed abrasivi come p. es. il legname duro e l’alluminio. Gli utensili fresa compresi nella vasta gamma del programma per accessori della Bosch sono disponibili presso il Vostro rivenditore specializzato. Utilizzare esclusivamente frese in perfetto stato e pulite. – Ribaltare il paratrucioli 5 verso il basso. – Premere il tasto di bloccaggio dell’alberino 3 e tenerlo premuto. Ruotare a mano eventualmente il mandrino motore fino a quando lo stesso si blocca. Bosch Power Tools – Allentare il dado 25 con l’ausilio della chiave fissa 26 (apertura della chiave 19 mm) ruotando nel senso di rotazione n. – Inserire l’utensile fresa nella pinza di serraggio. Il gambo della fresa deve essere inserito nella pinza portautensili per almeno 20 mm. – Serrare il dado 25 con l’ausilio della chiave fissa 26 (apertura della chiave 19 mm) ruotando nel senso di rotazione o. Rilasciare il tasto di bloccaggio dell’alberino 3. – Ribaltare il paratrucioli 5 verso l’alto. f Quando la boccola di riproduzione non è montata, non utilizzare mai utensili fresa con un diametro maggiore di 50 mm. Tali utensili fresa sono troppo grandi per il pattino. f Non stringere mai la pinza portautensili fintanto che non vi sia stato montato nessun utensile fresa. In caso contrario vi è il pericolo di danneggiare la pinza portautensili. Aspirazione polvere/aspirazione trucioli (vedi figura B) f Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzate, se possibile, un sistema di aspirazione delle polveri. – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 70 Tuesday, July 21, 2009 12:51 PM 70 | Italiano Montaggio dell’adattatore per l’aspirazione polvere Il raccordo aspiratore 28 può essere montato con il collegamento per il tubo sul davanti oppure sul dietro. In caso di montaggio con collegamento per il tubo sul davanti, deve essere rimosso innanzitutto il paratrucioli 5. Fissare il raccordo aspiratore 28 con le 2 viti a testa zigrinata 29 al pattino 6. Per poter garantire un’aspirazione ottimale l’adattatore per l’aspirazione 28 deve essere pulito regolarmente. Collegamento dell’aspirazione polvere Preselezione del numero di giri Tramite la rotellina per la selezione del numero giri 23 è possibile preselezionare la velocità richiesta anche durante la fase di funzionamento. 1–2 velocità bassa 3–4 velocità media 5–6 velocità alta I dati riportati nella tabella hanno puro valore indicativo. Il numero di giri necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinato a seconda del caso eseguendo delle prove pratiche. Inserire un tubo di aspirazione (Ø 35 mm) 27 (accessorio opzionale) sul già montato raccordo aspiratore. Collegare il tubo di aspirazione 27 con un aspirapolvere (accessorio opzionale). Materiale L’elettroutensile può essere collegato direttamente ad un aspiratore multiuso della Bosch munito di dispositivo automatico di teleinserimento. Questo entra automaticamente in azione al momento in cui si avvia l’elettroutensile. Legno duro (faggio) 4 – 10 12 – 20 22 – 40 5–6 3–4 1–2 Legno dolce (pino) 4 – 10 12 – 20 22 – 40 5–6 3–6 1–3 Pannelli di masonite 4 – 10 12 – 20 22 – 40 3–6 2–4 1–3 Plastica 4 – 15 16 – 40 2–3 1–2 Alluminio 4 – 15 16 – 40 1–2

L’aspirapolvere deve essere adatto per il materiale da lavorare. Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte. Montaggio del paratrucioli (vedi figura C) Applicare il paratrucioli 5 dalla parte anteriore nella guida in modo tale da farlo innestare in posizione.Per lo smontaggio, afferrare il paratrucioli lateralmente e rimuoverlo tirandolo in avanti. Uso Messa in funzione f Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V. 1 609 929 S76 | (21.7.09) Diametro delPosizione la fresa (mm) rotellina selezione numero di giri 23 Accendere/spegnere Prima di accendere/spegnere, regolare la profondità di fresatura, cfr. paragrafo «Regolazione della profondità di passata». Per accendere l’elettroutensile azionare prima il pulsante di sicurezza 1 e premere poi l’interruttore di avvio/arresto 22 tenendolo premuto. POF 1400 ACE: Una lampada illumina la zona di fresatura. Per spegnere l’elettroutensile rilasciare di nuovo l’interruttore di avvio/arresto 22. POF 1400 ACE: La lampada si spegne lentamente. Nota bene: Per motivi di sicurezza non è possibile bloccare l’interruttore avvio/arresto 22 che deve essere tenuto sempre premuto durante l’esercizio. Bosch Power Tools OBJ_BUCH-323-003.book Page 71 Tuesday, July 21, 2009 12:51 PM Italiano | 71 Constant Electronic (POF 1400 ACE) La Constant-Electronic mantiene la velocità di rotazione pressoché costante con corsa a vuoto e carico garantendo un’uniforme prestazione di lavoro. Regolazione della profondità di passata (vedi figura D) f La regolazione della profondità di fresatura può avvenire esclusivamente quando l’elettroutensile è spento. Per una regolazione approssimativa della profondità di passata procedere come segue: – Posare sul pezzo in lavorazione l’elettroutensile con l’utensile accessorio per fresatrice già montato. – POF 1400 ACE: – Operando con il pomello 18, mettere la regolazione di precisione in posizione centrale. A tal fine, ruotare il pomello 18 fino a fare corrispondere le marcature 19 come indicato nell’illustrazione. Ruotare quindi la scala 17 su «0».

– Regolare la guida graduata 9 sulla posizione più bassa; la battuta a gradi si incastra in maniera percepibile. – POF 1200 AE: Avvitare oppure svitare per metà le viti di registro per la battuta a gradi 24. – Allentare la vite ad alette alla guida di profondità 11 in modo che la guida di profondità 13 possa muoversi liberamente. – Premere la leva di bloccaggio per il bloccaggio della profondità di passata 16 nel senso di rotazione n e condurre lentamente la fresatrice verticale verso il basso fino a quando l’utensile fresa 21 viene a contatto con la superficie del pezzo in lavorazione. Rilasciare di nuovo la leva di bloccaggio per il bloccaggio della profondità di passata 16 per fissare questa profondità di passata. Bosch Power Tools Premere eventualmente la leva di bloccaggio per il bloccaggio della profondità di passata 16 nel senso di rotazione o per fissarla definitivamente. – Premere la guida di profondità 13 verso il basso fino a farla poggiare sulla guida graduata 9. Mettere lo spingitore con la marcatura di posizionamento 12 sulla posizione «0» alla scala di profondità di fresatura 14. – Regolare la guida di profondità 13 sulla profondità di fresatura richiesta e stringere bene la vite ad alette della guida di profondità 11. Attenzione a non spostare più lo spingitore con la marcatura di posizionamento 12. – Premere la leva di bloccaggio per il bloccaggio della profondità di passata 16 nel senso di rotazione n e condurre la fresatrice verticale nella massima posizione superiore. In caso di grandi profondità di fresatura è necessario effettuare diverse passate di lavorazione asportando di volta in volta una piccola quantità di trucioli. Con l’ausilio della guida graduata 9 è possibile ripartire l’operazione di fresatura in più gradi. Per effettuare questa operazione regolare la profondità di fresatura desiderata con la posizione più bassa della guida graduata e selezionare per le prime passate di lavorazione innanzitutto i gradi maggiori. POF 1200 AE: La distanza dei gradi può essere modificata ruotando le viti di registro 24. Regolazione di precisione della profondità di fresatura (POF 1400 ACE) Dopo una fresatura di prova, ruotando il pomello 18 è possibile regolare la profondità di fresatura esattamente sulla misura richiesta; per aumentare la profondità di fresatura, ruotare in senso orario; per ridurre la profondità di fresatura ruotare in senso antiorario. Per questa operazione la scala 17 facilita l’orientamento. Un giro corrisponde ad una corsa di regolazione pari a 2,0 mm; una delle graduazione nel margine superiore della scala 17 corrisponde ad una modifica della corsa di regolazione pari a 0,1 mm. La corsa massima di regolazione è pari a ± 8 mm. Esempio: La profondità richiesta di fresatura deve essere di 10,0 mm. Con la fresatura di prova si è avuta una profondità di fresatura pari a 9,6 mm. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 72 Tuesday, July 21, 2009 12:51 PM 72 | Italiano – Sollevare la fresatrice verticale e mettere p. es. un po’ di resti di legno sotto alla piastra di scorrimento 7 in modo che abbassando, l’utensile fresa 21 non venga a contatto con il pezzo in lavorazione. Premere la leva di bloccaggio per il bloccaggio della profondità di passata 16 nel senso di rotazione n e condurre lentamente la fresatrice verticale verso il basso fino a quando la guida di profondità 13 appoggia sulla guida graduata 9. – Ruotare la scala 17 su «0» ed allentare la vite ad alette 11. – Ruotare il pomello 18 di 0,4 mm/4 trattini (differenza tra valore nominale e valore reale) in senso orario ed avvitare forte la vite ad alette 11. – Controllare la profondità di fresatura selezionata eseguendo un’ulteriore fresatura di prova. Dopo la regolazione della profondità di fresatura, non modificare più la posizione dello spingitore con la marcatura diposizionamento 12 sulla guida di profondità 13 in modo da poter rilevare sempre sulla scala 14 la momentanea profondità di fresatura. Regolazione di precisione della profondità di fresatura (POF 1200 AE) Con la guida graduata 9 è possibile preregolare diverse profondità di fresatura. La regolazione avviene conformemente alla procedura descritta precedentemente con la differenza che, ruotando le viti di registro per la battuta a gradi 24, la differenza di altezza delle battute può essere modificata una con l’altra. Indicazioni operative f Proteggere le frese da battute e da colpi. Direzione di fresatura ed operazione di fresatura (vedi figura E) f L’operazione di fresatura deve essere eseguita sempre nel senso inverso a quello del senso di rotazione dell’utensile per la fresatrice 21 (rotazione in senso opposto). In caso di fresatura nel senso di rotazione (fresatura concorde) l’elettroutensile può essere sbalzato dalla mano dell’operatore. 1 609 929 S76 | (21.7.09) – Regolare la profondità di fresatura richiesta, vedere parte della documentazione «Regolazione della profondità di passata». – Applicare sul pezzo in lavorazione l’elettroutensile con l’utensile fresa già montato ed accendere l’elettroutensile. – Premere verso il basso la leva di bloccaggio per il bloccaggio della profondità di passata 16 e condurre lentamente verso il basso la fresatrice verticale fino a quando è raggiunta la profondità di fresatura regolata. Rilasciare di nuovo la leva di bloccaggio per il bloccaggio della profondità di passata 16 per fissare questa profondità di passata. Premere verso l’alto eventualmente la leva di bloccaggio per il bloccaggio della profondità di passata 16 per fissarla definitivamente. – Eseguire l’operazione di fresatura operando con un avanzamento uniforme. – Una volta terminata l’operazione di fresatura, riportare la fresatrice verticale indietro sulla posizione più alta. – Spegnere l’elettroutensile. Lavori di fresatura con la battuta ausiliaria (vedi figura F) Per la lavorazione di grossi pezzi in lavorazione, p. es. in caso di fresatura di scanalature è possibile fissare al pezzo in lavorazione una tavola oppure un’asse come battuta ausiliaria ed operare spingendo la fresatrice verticale lungo la battuta ausiliaria. Spostare la fresatrice verticale alla parte ribassata della piastra di scorrimento lungo la battuta ausiliaria. Fresatura di bordi o di forme In caso di fresatura di spigoli o di forme senza guida parallela, l’utensile fresa deve essere munito di un perno di guida oppure di un cuscinetto a sfere. – Avvicinare lateralmente l’elettroutensile già acceso al pezzo in lavorazione fino a far poggiare sul bordo del pezzo in lavorazione il perno di guida o il cuscinetto a sfere dell’utensile fresa. – Tenendolo con entrambe le mani, operare con l’elettroutensile spingendolo lungo il bordo di un pezzo in lavorazione. Così facendo, attenzione ad assicurarsi sempre un appoggio che sia a squadro. Una pressione troppo forte può danneggiare il bordo del pezzo in lavorazione. Bosch Power Tools OBJ_BUCH-323-003.book Page 73 Tuesday, July 21, 2009 12:51 PM Italiano | 73 Fresature eseguite con la guida parallela (vedere figure G–H) Inserire la guida parallela 31 con le barre di guida 30 nel pattino 6 e serrarla con le viti ad alette 4 conformemente alla misura necessaria. Operare con l’elettroutensile spingendolo in maniera regolare in avanti lungo il bordo di un pezzo in lavorazione esercitando una pressione laterale sulla guida parallela. Fresatura di archi di cerchio (vedere figure I–J) Voltare la guida parallela 31 in modo che le superfici di guida siano rivolte verso l’alto. Inserire la guida parallela 31 con le barre di guida 30 nel pattino 6 e serrarla con le viti ad alette 4 conformemente alla misura necessaria. Fissare la spina di centraggio 32 con la vite ad alette 33 attraverso il foro della guida parallela Inserire la spina di centraggio 32 nel punto centrale contrassegnato dell’arco di cerchio ed effettuare l’operazione di fresatura con un avanzamento uniforme. Fresatura con la guida per curve (vedi figure K – L) Inserire la guida parallela 31 con le barre di guida 30 nel pattino 6 e serrarla con le viti ad alette 4 conformemente alla misura necessaria. Fissare la guida per curve con rulli di guida montati 34 attraverso il foro sulla guida parallela 31. Guidare l’elettroutensile con leggera pressione laterale lungo il bordo del pezzo in lavorazione. Fresature eseguite con il compasso (vedere figura M) Per operazioni di fresatura circolari è possibile utilizzare il compasso/adattatore della battuta di guida 35. Montare il compasso come indicato nell’illustrazione. Avvitare la vite di centraggio 40 nel filetto del compasso. Applicare la punta della vite nel centro dell’arco di cerchio che si intende fresare accertandosi che la punta della vite faccia presa nella superficie del materiale. Bosch Power Tools Spostando il compasso, regolare approssimativamente il raggio richiesto ed avvitare forte le vite ad alette 37 e 38. Con il pomello 39 è possibile regolare con precisione la lunghezza dopo aver allentato la vite ad alette 38. Così facendo, una rotazione corrisponde ad una corsa di regolazione di 2,0 mm; uno dei trattini sul pomello 39 corrisponde ad una modifica della corsa di regolazione pari a 0,1 mm. Spingere l’elettroutensile acceso sul pezzo in lavorazione tenendolo per l’impugnatura destra 2 e per l’impugnatura del compasso 36. Fresature eseguite con il telaio di guida (vedi figura N) Tramite il telaio di guida 41 è possibile eseguire operazioni di lavoro in senso rettilineo. Per una compensazione delle differenze di altezza è necessario montare la piastra distanziatrice Montare il compasso/adattatore della battuta di guida 35 come indicato nell’illustrazione. Fissare il binario di guida 41 sul pezzo in lavorazione utilizzando dispositivi adatti di serraggio, p. es. morsetti. Applicare sul binario di guida l’elettroutensile con l’adattatore della battuta di guida 35 già montato. Fresature eseguite con boccola di riproduzione (vedi figure O – P) Impiegando la boccola di riproduzione 43 è possibile trasmettere sul pezzo in lavorazione profili di modelli oppure di dime a disposizione. A seconda dello spessore delle dime oppure modelli, selezionare boccole di riproduzione adatte. Per via dell’altezza sporgente della boccola di riproduzione, la dima deve avere uno spessore di almeno 8 mm. Azionare la leva di sbloccaggio 20 ed applicare dal basso il manicotto di guida 43 nel pattino 6. Durante questa operazione le camme codificate devono scattare percettibilmente in posizione nelle rientranze del manicotto di guida. f Scegliere un utensile fresa con un diametro che sia minore del diametro interno della boccola di riproduzione. 1 609 929 S76 | (21.7.09) OBJ_BUCH-323-003.book Page 74 Tuesday, July 21, 2009 12:51 PM 74 | Italiano Per fresature con la boccola di riproduzione 43 procedere come segue: – Accendere l’elettroutensile con la boccola di riproduzione ed avvicinarlo alla dima. – Premere verso il basso la leva di bloccaggio per il bloccaggio della profondità di passata 16 e condurre lentamente verso il basso la fresatrice verticale fino a quando è raggiunta la profondità di fresatura regolata. Rilasciare di nuovo la leva di bloccaggio per il bloccaggio della profondità di passata 16 per fissare questa profondità di passata. Premere verso l’alto eventualmente la leva di bloccaggio per il bloccaggio della profondità di passata 16 per fissarla definitivamente. – Operare con l’elettroutensile con boccola sporgente di riproduzione spingendolo lungo la dima esercitando una pressione laterale. Manutenzione ed assistenza Manutenzione e pulizia f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. f In caso di estreme condizioni d’uso è possibile che lavorando metalli si depositi polvere conduttrice all’interno dell’elettroutensile. Lo stato dell’isolamento di sicurezza dell’elettroutensile ne può risultare compromesso. In questi casi si consiglia di utilizzare un impianto di aspirazione stazionario, di soffiare spesso sulle feritoie di ventilazione e di preinstallare un interruttore di sicurezza per correnti di guasto (FI). Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! 1 609 929 S76 | (21.7.09) Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Fax: +39 (02) 36 96 86 77 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. Bosch Power Tools OBJ_BUCH-323-003.book Page 75 Tuesday, July 21, 2009 12:51 PM Nederlands | 75 Veiligheidsvoorschriften
