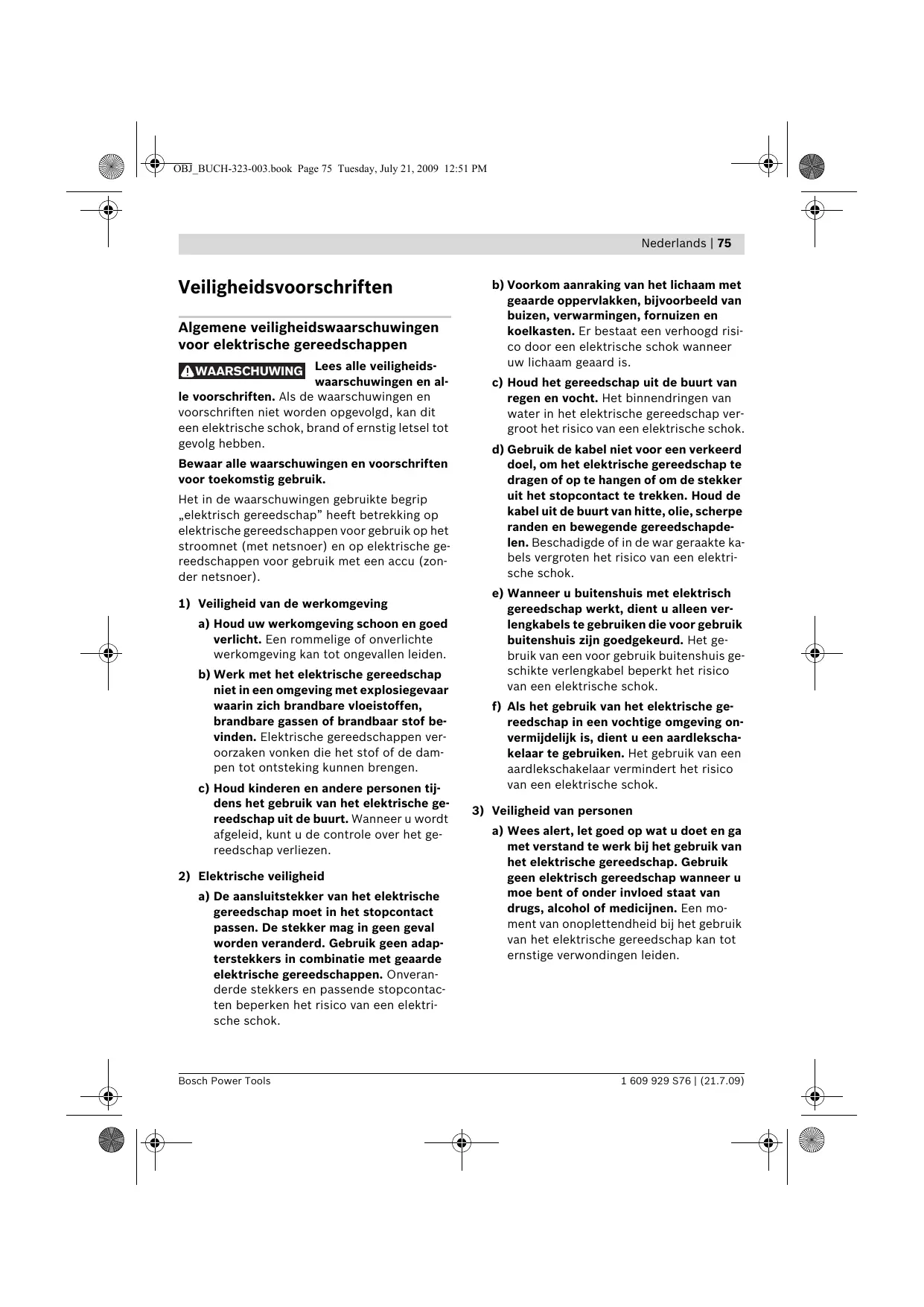

OBJ_BUCH-323-003.book Page 75 Tuesday, July 21, 2009 12:51 PM Nederlands | 75

Veiligheidsvoorschriften nl

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). 1) Veiligheid van de werkomgeving a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2) Elektrische veiligheid a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok. 3) Veiligheid van personen a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

1 609 929 S76 | (21.7.09)

OBJ_BUCH-323-003.book Page 76 Tuesday, July 21, 2009 12:51 PM

76 | Nederlands b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

1 609 929 S76 | (21.7.09)

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

OBJ_BUCH-323-003.book Page 77 Tuesday, July 21, 2009 12:51 PM Nederlands | 77 g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5) Service a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor freesmachines f Het toegestane toerental van het inzetgereedschap moet minstens zo hoog zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven. Toebehoren dat sneller draait dan is toegestaan, kan onherstelbaar worden beschadigd. f Freesgereedschappen en overig toebehoren moeten nauwkeurig op de gereedschapopname (spantang) van het elektrische gereedschap passen. Inzetgereedschappen die niet nauwkeurig op de gereedschapopname van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden. f Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt. f Houd uw handen uit de buurt van de freesomgeving en het freesgereedschap. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de freesmachine met beide handen vasthoudt, kunnen uw handen niet door het freesgereedschap verwond worden. f Frees nooit over metalen voorwerpen, spijkers of schroeven. Het freesgereedschap kan beschadigd worden en dit kan tot sterke trillingen leiden. Bosch Power Tools

f Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok. f Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. f Gebruik geen stompe of beschadigde frezen. Stompe of beschadigde frezen veroorzaken een verhoogde wrijving, kunnen vastgeklemd worden en leiden tot onbalans. f Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. f Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. f Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. f Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. f Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

1 609 929 S76 | (21.7.09)

OBJ_BUCH-323-003.book Page 78 Tuesday, July 21, 2009 12:51 PM

Functiebeschrijving Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming Het gereedschap is bestemd voor het met vaste steun frezen van groeven, randen, profielen en langgaten in hout, kunststof en lichte bouwmaterialen en voor het kopieerfrezen. Bij een gereduceerd toerental en met geschikte frezen kunnen ook non-ferrometalen worden bewerkt.

Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Inschakelblokkering voor aan/uit-schakelaar 2 Handgreep rechts 3 Blokkeerknop uitgaande as

19 Markering voor nulpuntcompensatie 20 Ontgrendelingshendel voor kopieerhuls 21 Freesgereedschap* 22 Aan/uit-schakelaar 23 Stelwiel vooraf instelbaar toerental 24 Instelschroeven standenaanslag (POF 1200 AE) 25 Wartelmoer met spantang 26 Steeksleutel sleutelwijdte 19 mm* 27 Afzuigslang (Ø 35 mm)* 28 Afzuigaansluiting* 29 Kartelschroef voor afzuigadapter (2x)* 30 Geleidingsstang voor parallelgeleider (2x)* 31 Parallelgeleider* 32 Centreerpen* 33 Vleugelschroef voor centreerpen* 34 Bochtengeleider* 35 Freescirkel/geleidingsrailadapter* 36 Greep voor freescirkel* 37 Vleugelschroef voor grofinstelling freescirkel (2x)* 38 Vleugelschroef voor fijninstelling freescirkel (1x)*

4 Vleugelschroef voor geleidingsstangen parallelgeleider (2x)*

39 Draaiknop voor fijninstelling freescirkel*

42 Afstandsplaat (meegeleverd met set „Freescirkel”)*

7 Glijplaat 8 Opname voor geleidingsstangen van parallelgeleider 9 Standenaanslag 10 Beschermingsmanchet

43 Kopieerhuls* * Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

11 Vleugelschroef voor instelling van de diepteaanslag 12 Schuif met indexmarkering 13 Diepteaanslag 14 Schaalverdeling freesdiepte-instelling 15 Handgreep links 16 Spanhendel voor freesdieptevergrendeling 17 Schaalverdeling freesdiepte-fijninstelling (POF 1400 ACE) 18 Draaiknop voor freesdiepte-instelling (POF 1400 ACE) 1 609 929 S76 | (21.7.09)

Aansluiting voor stofafzuiging

Zaaknummer Opgenomen vermogen Onbelast toerental

Vooraf instelbaar toerental

/II Gewicht volgens EPTA-Procedure 01/2003 Isolatieklasse

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Informatie over geluid en trillingen Meetwaarden bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 95 dB(A); geluidsvermogenniveau 106 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: trillingsemissiewaarde ah =6 m/s2, onzekerheid K =2 m/s2. Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende Bosch Power Tools

de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009). Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen 1 609 929 S76 | (21.7.09)

OBJ_BUCH-323-003.book Page 80 Tuesday, July 21, 2009 12:51 PM

– Draai de wartelmoer 25 met de steeksleutel 26 (sleutelwijdte 19 mm) in draairichting o vast. Laat de asblokkeerknop 3 los. – Klap de spaanbescherming 5 omhoog. f Zet zonder gemonteerde kopieerhuls geen freesgereedschappen met een diameter van meer dan 50 mm in. Deze freesgereedschappen passen niet door de voetplaat.

f Draai de spantang met de wartelmoer in geen geval vast zolang er geen freesgereedschap gemonteerd is. De spantang kan anders beschadigd raken.

f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Afzuiging van stof en spanen (zie afbeelding B)

Freesgereedschap inzetten (zie afbeelding A) f Voor het inzetten en wisselen van freesgereedschappen wordt het dragen van werkhandschoenen geadviseerd. Afhankelijk van het gebruiksdoel zijn freesgereedschappen in de meest uiteenlopende uitvoeringen en kwaliteiten beschikbaar. Freesgereedschappen van hogecapaciteitsnelstaal zijn geschikt voor de bewerking van zachte materialen als zachthout en kunststof. Freesgereedschappen met hardmetalen snijkanten zijn bij uitstek geschikt voor harde en abrasieve materialen zoals hardhout en aluminium. Originele freesgereedschappen uit het uitgebreide Bosch-toebehorenprogramma zijn verkrijgbaar bij uw vakhandel. Gebruik alleen onbeschadigde en schone frezen. – Klap de spaanbescherming 5 omlaag. – Druk op de asblokkeerknop 3 en houd deze ingedrukt. Draai de uitgaande as indien nodig met de hand tot deze vergrendeld wordt. – Draai de wartelmoer 25 met de steeksleutel 26 (sleutelwijdte 19 mm) in draairichting n los. – Duw het freesgereedschap in de spantang. De freesschacht moet minstens 20 mm in de spantang zijn geduwd. 1 609 929 S76 | (21.7.09)

f Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt. – Gebruik indien mogelijk een stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht. Afzuigadapter monteren De afzuigadapter 28 kan met de slangaansluiting naar voren of naar achteren worden gemonteerd. Bij de montage met slangaansluiting voor moet eerst de spaanbescherming 5 worden verwijderd. Bevestig de afzuigadapter 28 met de twee kartelschroeven 29 op de voetplaat 6. Reinig de afzuigadapter 28 regelmatig om een optimale afzuiging te waarborgen.

OBJ_BUCH-323-003.book Page 81 Tuesday, July 21, 2009 12:51 PM Nederlands | 81 Stofafzuiging aansluiten Steek een afzuigslang (Ø 35 mm) 27 (toebehoren) op de gemonteerde afzuigadapter. Verbind de afzuigslang 27 met een stofzuiger (toebehoren). Het elektrische gereedshcap kan rechtstreeks worden aangesloten op het stopcontact van een Bosch-allroundzuiger met afstandsbediening. Deze wordt bij het inschakelen van het elektrische gereedschap automatisch gestart.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Spanenbescherming monteren (zie afbeelding C) Zet de spanenbescherming 5 van voren zo in de geleiding dat deze vastklikt. Als u de spanenbescherming wilt verwijderen, pakt u deze aan de zijkant vast en trekt u deze naar voren toe los.

In- en uitschakelen Stel voor het in- of uitschakelen de freesdiepte in. Zie het gedeelte „Freesdiepte instellen”. Als u het elektrische gereedschap wilt inschakelen bedient u eerst de inschakelblokkering 1 en drukt u vervolgens de aan/uit-schakelaar 22 in en houdt u deze ingedrukt.

POF 1400 ACE: Een lamp verlicht de freesomgeving.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 22 los.

f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. Toerental vooraf instellen Met het stelwiel voor het vooraf instellen van het toerental 23 kunt u het benodigde toerental vooraf instellen, ook terwijl de machine loopt. 1–2

De in de tabel vermelde waarden zijn richtwaarden. Het vereiste toerental is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld. Bosch Power Tools

POF 1400 ACE: De lamp gaat langzaam uit. Opmerking: Om veiligheidsredenen kan de aan-/uitschakelaar 22 van de machine niet worden vergrendeld, maar moet deze tijdens het gebruik voortdurend ingedrukt blijven. Constant-electronic (POF 1400 ACE) De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidscapaciteit.

Freesdiepte instellen (zie afbeelding D) f De freesdiepte mag alleen worden ingesteld wanneer het elektrische gereedschap uitgeschakeld is. Ga als volgt te werk om de freesdiepte grof in te stellen:

1 609 929 S76 | (21.7.09)

OBJ_BUCH-323-003.book Page 82 Tuesday, July 21, 2009 12:51 PM

82 | Nederlands – Plaats het elektrische gereedschap met het gemonteerde freesgereedschap op het te bewerken werkstuk. – POF 1400 ACE: – Stel de fijninstelweg in met de draaiknop 18 in het midden. Draai daarvoor aan de draaiknop 18 tot de markeringen 19 op één lijn liggen, zoals in de afbeelding getoond. Draai vervolgens de schaalverdeling 17 op „0”.

Bij grotere freesdiepten dient u een aantal bewerkingsstappen met telkens een geringe spaanafname uit te voeren. Met de standenaanslag 9 kunt u de freesbewerking in verschillende fasen verdelen. Stel daarvoor de gewenste freesdiepte met de laagste stand van de standenaanslag in en kies voor de eerste bewerkingsstappen eerst de hoogste standen. POF 1200 AE: De afstand van de standen kan door het verdraaien van de instelschroeven 24 veranderd worden. Freesdiepte fijn instellen (POF 1400 ACE)

19 – Stel de standenaanslag 9 op de laagste stand; de standenaanslag klikt merkbaar vast. – POF 1200 AE: Draai de instelschroeven voor de standenaanslag 24 voor de helft naar binnen of naar buiten. – Draai de vleugelschroef op de diepteaanslag 11 zodanig dat de diepteaanslag 13 vrij kan bewegen. – Duw de spanhendel voor de freesdieptevergrendeling 16 in draairichting n en breng de bovenfrees langzaam omlaag tot de frees 21 het werkstukoppervlak raakt. Laat de spanhendel voor de freesdieptevergrendeling 16 weer los om deze invaldiepte vast te zetten. Duw indien nodig de spanhendel voor de freesdieptevergrendeling 16 in draairichting o om deze definitief vast te zetten. – Duw de diepteaanslag 13 omlaag tot deze de standenaanslag 9 raakt. Zet de schuif met de indexmarkering 12 op stand „0” van de freesdiepteschaalverdeling 14. – Stel de diepteaanslag 13 op de gewenste freesdiepte en draai de vleugelschroef op de diepteaanslag 11 vast. Let erop dat u de schuif met de indexmarkering 12 niet meer verstelt. – Duw de spanhendel voor de freesdieptevergrendeling 16 in draairichting n en breng de bovenfrees in de bovenste stand.

1 609 929 S76 | (21.7.09)

Na eenmaal proeffrezen kunt u door aan de draaiknop 18 te draaien de freesdiepte nauwkeurig op de gewenste maat instellen. Draai tegen de wijzers van de klok in om de freesdiepte te vergroten. Draai met de wijzers van de klok mee om de freesdiepte te verkleinen. De schaalverdeling 17 dient daarbij ter oriëntatie. Een slag komt overeen met een verstelweg van 2,0 mm. Een maatstreepje op de bovenrand van de schaalverdeling 17 komt overeen met een verandering van de verstelweg met 0,1 mm. De maximale verstelweg bedraagt ± 8 mm. Voorbeeld: De gewenste freesdiepte moet 10,0 mm zijn. Het proeffrezen leverde een freesdiepte van 9,6 mm op. – Til de bovenfrees op en leg bijvoorbeeld een stuk resthout onder de glijplaat 7, zodat de frees 21 bij het omlaag bewegen het werkstuk niet raakt. Duw de spanhendel voor de freesdieptevergrendeling 16 in draairichting n en breng de bovenfrees langzaam omlaag tot de diepteaanslag 13 de standenaanslag 9 raakt. – Draai de schaalverdeling 17 op „0” en draai de vleugelschroef 11 los. – Draai de draaknop 18 0,4 mm/4 maatstreepjes (verschil tussen gewenste en werkelijke waarde) in de richting van de wijzers van de klok en draai de vleugelschroef 11 vast. – Controleer de gekozen freesdiepte door nogmaals proeffrezen. Verander na het instellen van de freesdiepte de positie van de schuif 12 op de diepteaanslag 13 niet meer, zodat u altijd de freesdiepte van het moment op de schaalverdling 14 kunt aflezen.

OBJ_BUCH-323-003.book Page 83 Tuesday, July 21, 2009 12:51 PM Nederlands | 83 Freesdiepte fijn instellen (POF 1200 AE)

Kanten- en vormfrezen

Met de standenaanslag 9 kunt u verschillende freesdiepten vooraf instellen. De instelling vindt plaats volgens de eerder beschreven werkwijze, met het verschil dat door het verdraaien van de instelschroeven voor de standenaanslag 24 het hoogteverschil van de aanslagen ten opzichte van elkaar kan worden veranderd.

Bij het kanten- en vormfrezen zonder parallelgeleider moet het freesgereedschap zijn voorzien van een pen of lager.

Tips voor de werkzaamheden f Bescherm frezen tegen schokken en stoten. Freesrichting en freesbewerking (zie afbeelding E) f De freesbewerking moet altijd tegen de draairichting van het freesgereedschap 21 in plaatsvinden (tegenlopend). Bij het frezen met de draairichting mee (gelijklopend frezen) kan het elektrische gereedschap uit uw hand worden getrokken. – Stel de gewenste freesdiepte in. Zie het gedeelte „Freesdiepte instellen”. – Zet het elektrische gereedschap met gemonteerd freesgereedschap op het te bewerken werkstuk en schakel het elektrische gereedschap in. – Duw de spanhendel voor de freesdieptevergrendeling 16 omlaag en breng de bovenfrees langzaam omlaag tot de ingestelde freesdiepte bereikt is. Laat de spanhendel voor de freesdieptevergrendeling 16 weer los om deze invaldiepte vast te zetten. Duw indien nodig de spanhendel voor de freesdieptevergrendeling 16 omhoog om deze definitief vast te zetten. – Voer de freesbewerking met een gelijkmatige voorwaartse beweging uit. – Geleid na beëindiging van de freesbewerking de bovenfrees in de bovenste stand terug. – Schakel het elektrische gereedschap uit.

– Geleid het ingeschakelde elektrische gereedschap van opzij naar het werkstuk tot de pen of het lager van het freesgereedschap tegen de te bewerken rand van het werkstuk ligt. – Geleid het elektrische gereedschap met beide handen langs de rand van het werkstuk. Let er daarbij op dat het gereedschap onder de juiste hoek op het werkstuk ligt. Te sterke druk kan de rand van het werkstuk beschadigen. Frezen met parallelgeleider (zie afbeeldingen G–H) Duw de parallelgeleider 31 met de geleidingsstangen 30 in de voetplaat 6 en draai deze met de vleugelschroeven 4 overeenkomstig de vereiste maat vast. Geleid het ingeschakelde elektrische gereedschap met gelijkmatige voorwaartse beweging en zijwaartse druk op de parallelgeleider langs de rand van het werkstuk. Cirkelbogen frezen (zie afbeeldingen I–J) Keer de parallelgeleider 31 zodat de aanslagvlakken omhoog wijzen. Duw de parallelgeleider 31 met de geleidingsstangen 30 in de voetplaat 6 en draai deze met de vleugelschroeven 4 overeenkomstig de vereiste maat vast. Bevestig de centreerpen 32 met de vleugelschroef 33 door het boorgat aan de parallelgeleider 31. Steek de centreerpen 32 in het gemarkeerde middelpunt van de cirkelboog en frees met gelijkmatige voorwaartse beweging.

Frezen met hulpgeleider (zie afbeelding F) Voor het bewerken van grote werkstukken of bij het frezen van groeven kunt u een plank of een plint als hulpgeleider op het werkstuk bevestigen en de bovenfrees langs de hulpgeleider bewegen. Geleid de bovenfrees aan de afgevlakte zijde van de glijplaat langs de hulpgeleider. Bosch Power Tools

1 609 929 S76 | (21.7.09)

OBJ_BUCH-323-003.book Page 84 Tuesday, July 21, 2009 12:51 PM

84 | Nederlands Frezen met de bochtengeleider (zie afbeeldingen K – L)

Frezen met kopieerhuls (zie afbeeldingen O – P)

Duw de parallelgeleider 31 met de geleidingsstangen 30 in de voetplaat 6 en draai deze met de vleugelschroeven 4 overeenkomstig de vereiste maat vast.

Met de kopieerhuls 43 kunt u omtrekken van modellen of sjablonen op werkstukken overbrengen.

Bevestig de bochtengeleider met gemonteerde geleidingsrol 34 door het boorgat aan de parallelgeleider 31. Geleid het elektrische gereedschap met lichte zijwaartse druk langs de rand van het werkstuk. Frezen met freescirkel (zie afbeelding M) Voor ronde freeswerkzaamheden kunt u de freescirkel/geleiderrailadapter 35 gebruiken. Monteer de freescirkel zoals op de afbeelding getoond. Draai de centreerschroef 40 in de schroefdraad van de freescirkel. Plaats de schroefpunt in het middelpunt van de te frezen cirkelboog en let er daarbij op dat de schroefpunt in het materiaaloppervlak grijpt. Stel de gewenste radius grof in door de freescirkel te verschuiven en draai de vleugelschroeven 37 en 38 vast. Met de draaiknop 39 kunt u na het losdraaien van de vleugelschroef 38 de lengte fijn instellen. Een slag komt daarbij overeen met een verstelweg van 2,0 mm. Een van de maatstreepjes op de draaiknop 39 komt overeen met een verandering van de verstelweg van 0,1 mm. Geleid het ingeschakelde elektrische gereedschap met de rechter handgreep 2 en de greep voor de freescirkel 36 over het werkstuk.

Kies afhankelijk van de dikte van de sjabloon of het model een geschikte kopieerhuls. Vanwege de uitstekende hoogte van de kopieerhuls moet de sjabloon een minimumdikte van 8 mm bezitten. Bedien de ontgrendelingshendel 20 en zet de kopieerhuls 43 van onderen in de voetplaat 6. De codeernokken moeten daarbij merkbaar in de uitsparingen van de kopieerhuls vastklikken. f Kies een freesgereedschap met een diameter die kleiner is dan de diameter van de kopieerhuls. Voor het frezen met de kopieerhuls 43 gaat u als volgt te werk: – Geleid het ingeschakelde elektrische gereedschap met de kopieerhuls tot tegen de sjabloon. – Duw de spanhendel voor de freesdieptevergrendeling 16 omlaag en breng de bovenfrees langzaam omlaag tot de ingestelde freesdiepte bereikt is. Laat de spanhendel voor de freesdieptevergrendeling 16 weer los om deze invaldiepte vast te zetten. Duw indien nodig de spanhendel voor de freesdieptevergrendeling 16 omhoog om deze definitief vast te zetten. – Geleid het elektrische gereedschap met uitstekende kopieerhuls en met zijwaartse druk langs de sjabloon.

Frezen met geleidingsrail (zie afbeelding N) Met behulp van de geleidingsrail 41 kunt u in een rechte lijn frezen.

Onderhoud en service

Om het hoogteverschil te compenseren, dient u de afstandsplaat 42 te monteren.

Onderhoud en reiniging

Monteer de freescirkel/geleidingsrailadapter 35 zoals in de afbeelding getoond. Bevestig de geleidingsrail 41 op het werkstuk met geschikte spanvoorzieningen, bijvoorbeeld lijmklemmen. Plaats het elektrische gereedschap met de gemonteerde geleidingsrailadapter 35 op de geleidingsrail. 1 609 929 S76 | (21.7.09)

f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

OBJ_BUCH-323-003.book Page 85 Tuesday, July 21, 2009 12:51 PM Nederlands | 85 f Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijke gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar (FI) in de elektrische verbinding op te nemen. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Wijzigingen voorbehouden.

Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com
