Producttype	Elektrische schaaf
Merk	Bosch
Model	PHO 16-82
Opgenomen vermogen	680 W
Afgegeven vermogen	320 W
Onbelast toerental	19.500 tpm
Snijdiepte	0–2,0 mm
Spaandiepte	0–8,0 mm
Max. schaafbreedte	82 mm
Gewicht (zonder accessoires)	2,2 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau	90 dB(A)
Geluidsvermogensniveau	103 dB(A)
Trilling (voorarm)	< 2,5 m/s²
Voeding	230 V / 50 Hz (geschikt voor 220 V)
Type schaafmes	Hardmetaal HM/TC omkeerbaar (2 snijkanten)
Spaanuitworp	Rechts of links (schakelbaar)
Meegeleverde accessoires	Stofzak, inbussleutel, parallelaanslag, hoekaanslag, spaandiepte-aanslag
Veiligheid	Startblokkering, aan/uit-schakelaar met vasthoudfunctie, rustzool
Onderhoud	Regelmatig reinigen van koelsleuven en spaanuitworp; riemvervanging mogelijk
Repareerbaarheid	Reserveonderdelen beschikbaar (messen, riem, zolen); reparatie bij erkende Bosch-service
Gebruik volgens bestemming	Schaven van hout, afschuiningen, sponningen; montage mogelijk op steun UG 37 (niet verkocht in Frankrijk)

Veelgestelde vragen - PHO 16-82 BOSCH

Hoe stel ik de snijdiepte van de schaaf in?

Draai de instelknop (4) met de klok mee om de diepte te vergroten of tegen de klok in om te verkleinen. De schaalverdeling (5) geeft de waarde van 0 tot 2,0 mm aan.

Hoe vervang ik het schaafmes?

Koppel het apparaat los van de stroom. Draai de messenkopf (22) totdat deze parallel is aan de zool. Draai de schroeven (25) 1 tot 2 slagen los met de inbussleutel (24). Duw het mes (26) opzij met een stuk hout. Voor montage, plaats het nieuwe mes in de geleiding, lijn het uit met de rand van de achterzool en draai de schroeven weer vast.

Hoe gebruik ik de parallelaanslag?

Monteer de parallelaanslag (13) met de schroef (14) en de spaandiepte-aanslag (2) met de schroef (1). Draai de moer (15) los om de sponningsbreedte in te stellen op de schaal (16). Stel de diepte in met de aanslag (2). Maak meerdere gangen tot de gewenste diepte.

Hoe zuig ik spanen af?

Sluit de zuigslang (19) of de stofzak (20) aan op de spaanuitworp (3). U kunt de richting van de uitworp naar rechts of links schakelen met de hendel (6). Gebruik voor externe afzuiging een geschikte stofzuiger met een aansluiting van 35 mm.

Welk type mes gebruiken en wanneer vervangen?

Gebruik alleen originele Bosch hardmetaal HM/TC-messen (ref. 26). Ze hebben twee omkeerbare snijkanten. Vervang het mes wanneer beide stomp zijn. Probeer ze niet opnieuw te slijpen.

Hoe vervang ik de aandrijfriem?

Koppel het apparaat los. Verwijder de schroeven (10) en verwijder de kap (9). Verwijder de oude riem (28). Reinig de poelies (27 en 29). Plaats de nieuwe riem eerst op de kleine poelie (29), daarna op de grote (27) door handmatig te draaien. Plaats de kap terug en draai de schroeven vast.

Hoe gebruik ik de rustzool?

De rustzool (21) maakt het mogelijk het apparaat neer te zetten zonder het werkstuk of het mes te beschadigen. Tijdens het werk klapt hij omhoog. Voor vast gebruik (steun UG 37) verwijdert u hem door hem licht zijwaarts te drukken.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, handschoenen, stevige schoenen en gehoorbescherming (geluidsniveau > 90 dB). Bind lang haar vast en draag nauwsluitende kleding. Breng het apparaat pas op het werkstuk aan nadat u het hebt ingeschakeld. Houd het apparaat altijd stevig vast en sta stevig.

Hoe reinig en onderhoud ik de schaaf?

Koppel voor elk onderhoud het apparaat los van de stroom. Reinig regelmatig de koelsleuven en de spaanuitworp met perslucht of een stuk hout. Leeg de stofzak regelmatig. Steek geen vingers in de uitworp.

Waar vind ik reserveonderdelen of reparatie?

Reserveonderdelen (messen, riem, zolen) zijn verkrijgbaar bij Bosch-dealers. Neem voor reparaties contact op met een erkende Bosch-service. In Frankrijk, groene nummer: 0 800 05 50 51. Vermeld het 10-cijferige referentienummer van de machine (0 603 365 0..).

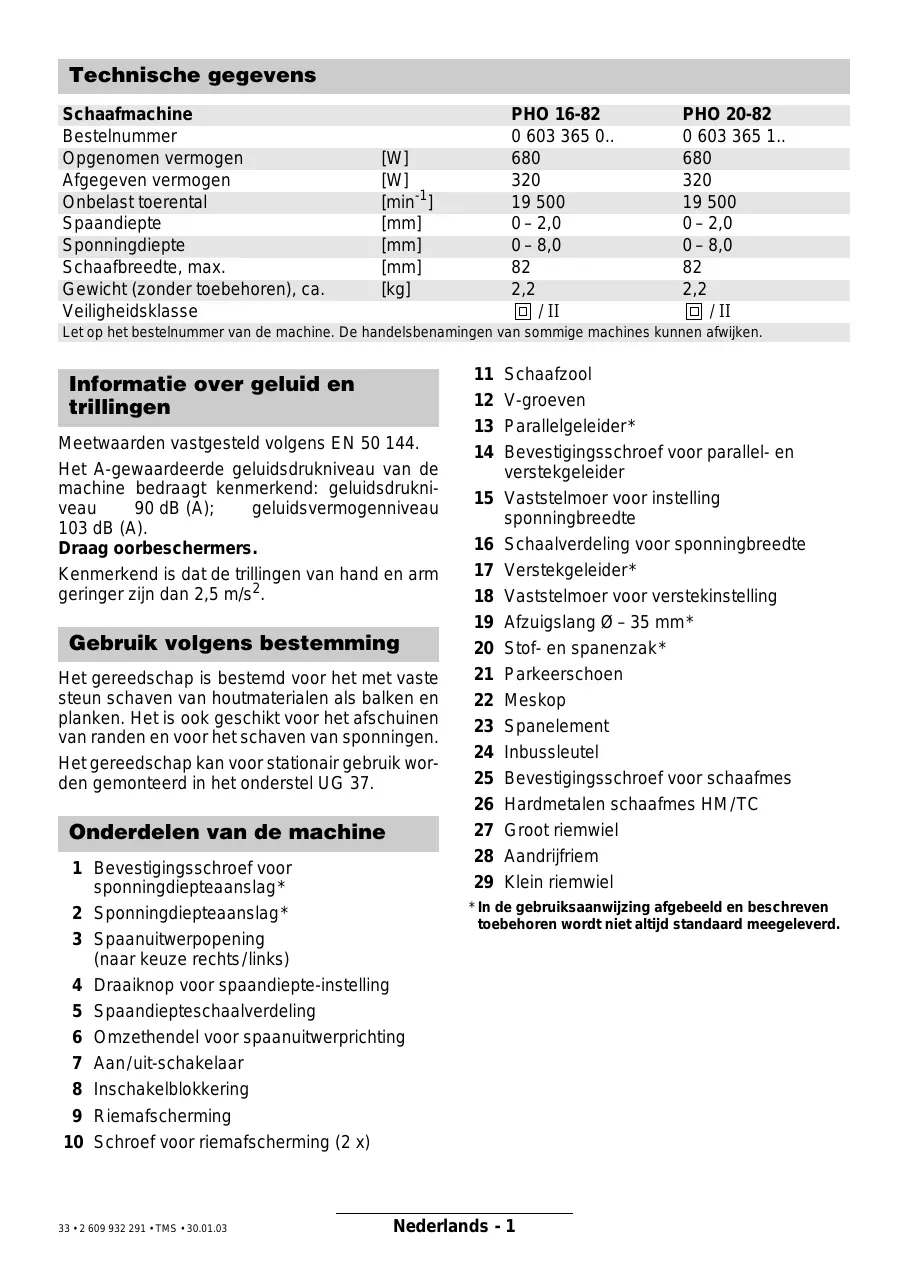

GEBRUIKSAANWIJZING PHO 16-82 BOSCH

Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines kunnen afwijken.

Informatie over geluid en trillingen

Meetwaarden vastgesteld volgens EN 50 144.

Het A-gewaardeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 90 dB (A); geluidsvermogenniveau 103 dB (A).

Draag oorbeschermers.

Kenmerkend is dat de trillingen van hand en arm geringer zijn dan 2,5 m/s ^2 .

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun schaven van houtmaterialen als balken en planken. Het is ook geschikt voor het afschuinen van randen en voor het schaven van sponningen.

Het gereedschap kan voor stationair gebruik worden gemonteerd in het onderstel UG 37.

Onderdelen van de machine

1 Bevestigingsschroef voor sponningdiepteaanslag*
2 Sponningdiepteaanslag*
3 Spaanuitwerpopening (naar keuze rechts/links)
4 Draaiknop voor spaandiepte-instelling
5 Spaandiepteschaalverdeling
6 Omzethendel voor spaanuitwerprichting
7 Aan/uit-schakelaar
8 Inschakelblokkering
9 Riemafscherming
10 Schroef voor riemafscherming (2 x)

11 Schaafzool
12 V-groeven
13 Parallelgeleider*
14 Bevestigingsschroef voor parallel- en verstekgeleider
15 Vaststelmoer voor instelling sponningbreedte
16 Schaalverdeling voor sponningbreedte
17 Verstekgeleider*
18 Vaststelmoer voor verstekinstelling
19 Afzuigslang ∅−35 mm*
20 Stof- en spanenzak*
21 Parkeerschoen
22 Meskop
23 Spanelement
24 Inbussleutel
25 Bevestigingsschroef voor schaafmes
26 Hardmetalen schaafmes HM/TC
27 Groot riemwiel
28 Aandrijfriem
29 Klein riemwiel

* In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd.

Voor uw veiligheid

Met de machine kan uitsluitend veilig worden gewerkt, wanneer u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt.

Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren.

■ Draag een veiligheidsbril, werkhandschoenen en stevige schoenen.
■ Draag een gehoorbescherming.
■ Draag bij lang haar een haarbescherming. Werk alleen met nauw sluitende kleding.
■ Raak de stroomkabel niet aan indien deze tijdens de werkzaamheden wordt beschadigd of doorgesneden, maar trek onmiddellijk de stekker uit het stopcontact. Gebruik de machine nooit met een beschadigde kabel.
■ Machines die buitenshuis worden gebruikt, moeten worden aangesloten via een aardlekschakelaar met maximaal 30 mA uitschakelstroom. Gebruik alleen een voor gebruik buitenshuis goedgekeurde verlengkabel.
■ Voer de kabel altijd achterwaarts van de machine weg.
■ Beweeg de machine alleen ingeschakeld naar het werkstuk.
■ Gebruik alleen scherpe schaafmessen.
■ Houd tijdens de werkzaamheden de machine altijd stevig vast en zorg ervoor dat u stevig staat.
■ Houd uw handen uit de buurt van ronddraaiende delen.
■ Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
■ Bij de werkzaamheden moet de schaafzool 11 vlak liggen.
■ Nooit over metalen voorwerpen, spijkers of schroeven schaven.
■ Grijp niet met uw vingers in de spaanafvoer 3.
■ Schakel de machine voor het neerleggen altijd uit en wacht tot deze tot stilstand is gekomen.

- Bij stationair gebruik als vlakschaafmachine in combinatie met onderstel UG 37 en het geschikte toebehoren:

• Trek voor de montage de stekker uit het stopcontact.
• Gebruik de bescherming van de messenas altijd.
• Bewerk kleine werkstukken altijd met een geschikt toevoerhulpmiddel, bijvoorbeeld een houten lat.
• Gebruik de schakelvoorziening die deel uitmaakt van het toebehoren.

■ Laat kinderen de machine nooit gebruiken.

■ Bosch kan een juiste werking van de machine uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren wordt gebruikt.

Ingebruikneming

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje. Met 230 V aangeduide machines kunnen ook worden gebruikt met een spanning van 220 V.

In- en uitschakelen

Wanneer u het gereedschap in bedrijf wilt ne- men, drukt u de inschakelblokkering 8 in en drukt u vervolgens de aan/uit-schakelaar 7 in en houdt u deze ingedrukt.

Wanneer u de machine wilt uitschakelen, laat u de aan/uit-schakelaar 7 los.

Om veiligheidsredenen kan de aan/uit-schakelaar van de machine niet worden vergrendeld, maar moet tijdens het gebruik voortdu-rend ingedrukt blijven.

Spaandiepte instellen

Met de draaiknop 4 kan de spaandiepte trapsgewijs worden ingesteld van 0–2,0 mm aan de hand van de schaalverdeling 5:

Tegen de wijzers van de klok in draaien ← = kleinere spaandiepte

Met de wijzers van de klok mee draaien ↙ = grotere spaandiepte

Afzuiging van stof en spanen (zie afbeelding A)

■ Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Stof dat tijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zijn. Geschikte beschermingsmaatregelen zijn noodzakelijk.

Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuiging voor stof en spanen en draag een stofmasker.

Reinig de spaanuitwerpopening 3 regelmatig. Gebruik voor het reinigen van een verstopte spaanuitwerpopening een geschikt hulpmiddel (bijvoorbeeld houten lat of perslucht). Grijp niet met uw vingers in de spaanafvoer 3.

Steek de afzuigslang 19 of de stof- en spanenzak 20 stevig op de spaanuitwerpopening 3 vast om een optimale afzuiging van stof en spanen te waarborgen.

Externe afzuiging

De spaanuitwerpopening 3 past aan beide zijden op de rechtstreekse aansluiting van het Bosch 35 mm ∅ slangsystem 19 (toebehoren). Bij een ander slangsystem moet eventueel een afzui-gadapter worden gebruikt.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van bijzonder gevaarlijk, kankerverwerkend, droog stof een speciale zuiger.

Eigen afzuiging

Voor werkzaamheden van geringe omvang kan een stof- en spanenzak 20 (toebehoren) worden gebruikt.

Maak de stof- en spanenzak op tijd leeg. Verwijder de stof- en spanenzak, open de ritssluiting en maak de stof- en spanenzak leeg.

Spaanuitwerpopening naar keuze (rechts/links)

Met de omschakelhendel 6 kan de spaanuitwerpopening 3 naar rechts of naar links worden gezet.

Duw de omschakelhendel altijd in de eindpositie tot deze vastklikt.

De gekozen spaanuitwerprichting wordt aangegeven door een pijlsymbool.

Tips voor de werkzaamheden

Parkeerschoen (zie afbeelding B)

Met de parkeerschoen 21 kunt u de machine meteen na de werkzaamheden neerzetten zonder gevaar voor beschadiging van het werkstuk of de schaafmessen.

Bij de werkzaamheden wordt de parkeerschoen 21 omhoog gezet en het achterste gedeelte van de schaafzool 11 vrijgegeven.

Bij stationair gebruik (bijvoorbeeld met het onderstel UG 37) moet de parkeerschoen worden verwijderd. Duw daarvoor de parkeerschoen aan de zijkanten samen en trek deze los.

Bij niet-stationair gebruik moet de parkeerschoen altijd gemonteerd zijn.

Schaafbewerking

Stel de gewenste spaandiepte in en plaats het gereedschap met het voorste deel van de schaafzool 11 tegen het werkstuk.

Let op: gevaar voor terugslag!

Beweeg de machine alleen ingeschakeld naar het werkstuk.

Schakel de machine in en beweeg deze met gelijkmatige aandrukkeracht over het te bewerken oppervlak.

Werk slechts met geringe aandrukkeracht en oefen druk uit in het midden van de schaafzool om hoogwaardige oppervlakken te vervaardigen.

Stel slechts een geringe spaandiepte in en beperk eventueel de aandruikkracht bij het bewerken van harde materialen (zoals hardhout) en bij benutting van de maximale schaafbreedte. Herhaal de schaafbewerking meermaals.

Te grote aandrukkracht vermindert de kwaliteit van het oppervlak en kan tot snelle verstopping van de spaanuitwerpopening leiden.

Alleen scherpe messen zorgen voor een goede afnamecapaciteit en ontzien de machine.

Kanten afschuinen (zie afbeelding C)

Met de V-groeven 12 in het midden van het voorste gedeelte van de schaafzool 11 kunt u werkstukkanten snel en gemakkelijk afschuinen. Gebruik de juiste V-groef afhankelijk van de gewenste afschuinbreedte.

Plaats daarvoor de schaafmachine met de V-groef 12 op de rand van het werkstuk en geleid de machine langs de rand.

Gebruik van parallel- en verstekgeleider (toebehoren – zie afbeelding D)

Monteer de parallelgeleider 13 resp. de verstekgeleider 17 met de bevestigingschroef 14 en de sponningdiepteaanslag 2 met bevestigingsschroef 1 op de machine.

Draai de vaststelmoer 15 los en stel met de schaalverdeling 16 de gewenste sponningbreedte in. Draai de vaststelmoer 15 weer vast.

Stel de gewenste sponningdiepte met de sponningdiepteaanslag 2 in.

Voer de schaafbewerking een aantal keren uit tot de gewenst sponningdiepte bereikt is. Geleid de schaafmachine met zijwaartse aandrukkracht.

Afschuinen (alleen verstekgeleider 17)

Stel bij het afschuinen van sponningen en oppervlakken met hoekinstelling 18 de vereiste schuinte in.

Schaafmessen wisselen

■ Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.
■ Voorzichtig bij het wisselen van de schaafmessen: verwondingsgevaar door de scherpe snijkanten van de schaafmessen! Pak de schaafmessen niet aan de snijkanten vast.
■ Gebruik alleen een originele Bosch hard-metalen HM/TC schaafmessen.

Het schaafmes van hardmetaal (HM/TC) heeft twee snijkanten en kan worden gekeerd.

Wanneer beide snijkanten stomp zijn, moeten de schaafmessen worden vervangen. Het hardmetalen HM/TC schaafmes mag niet worden geslepen.

Schaafmessen demonteren (zie afbeelding E)

Wanneer u het schaafmes wilt keren of vervangen, dient u de meskop 22 zo ver te draaien tot deze parallel aan de schaafzool 11 staat.

Draai de twee bevestigingsschroeven 25 met de inbussleutel 24 ongeveer een of twee slagen los.
② Maak indien nodig het spanelement 23 los door een lichte slag met een geschikt gereedschap, bijvoorbeeld een houten spie.
③ Licht het schaafmes 26 met een houten lat opzij uit de meskop.

Schaafmessen monteren (zie afbeelding F)

Door de geleidingsgroef van het schaafmes wordt bij het vervangen of keren altijd een gelijke hoogte-instelling gewaarborgd.

Reinig indien nodig de mesbevestiging (spanelement) en het schaafmes.

Let er bij het monteren van het schaafmes op dat het schaafmes correct in de opnamegeleiding van het spanelement 23 zit en nauw aansluitend op de zijkant van het achterste gedeelte van de schaafzool 11 wordt afgesteld.

Draai vervolgens de bevestigingsschroeven 25 weer vast.

■ Controleer voordat u de machine weer in gebruik neemt of de bevestigingsschroeven 25 goed zijn vastgedraaid.
■ Draai de meskop 22 met de hand verder en controleer dat het schaafmes niets raakt.

Aandrijfriem vervangen (zie afbeelding G)

■ Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Draai de schroeven 10 los en verwijder de riemafscherming 9. Verwijder een versleten aandrijfriem 28.

Reinig voor het monteren van een nieuwe aan- drijfriem beide riemwielen 27 en 29.

Plaats de nieuwe aandrijfriem eerst op het kleine riemwiel 29 en druk deze vervolgens, met de hand draaiend, op het grote riemwiel 27.

Breng de riemafscherming 9 aan en bevestig deze met de schroeven 10.

Onderhoud en reiniging

■ Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.
■ Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparatieservice voor Bosch elektrisch gereedschap te worden uitgevoerd.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het bestelnummer van 10 cijfers van de machine.

Milieubescherming

Terugwinnen van grondstoffen in plaats van het weggooien van afval

Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt.

Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.

De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen.

(€ Conformiteitsverklaring

Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider

Wijzigingen voorbehouden

Tekniske data

Høvl		PHO 16-82	PHO 20-82
Bestillingsnummer		0 603 365 0..	0 603 365 1..
Optagen effekt	[W]	680	680
Afgiven effekt	[W]	320	320
Omdrejningstal, ubelastet	[/min]	19 500	19 500
Spåndybde	[mm]	0–2,0	0–2,0
Falsdybde	[mm]	0–8,0	0–8,0
Høvlebredde, maks.	[mm]	82	82
Vægt (uden tilbehør), ca.	[kg]	2,2	2,2
Isolationsklasse		☐ / II	☐ / II
