BEDIENUNGSANLEITUNG PHO 16-82 BOSCH

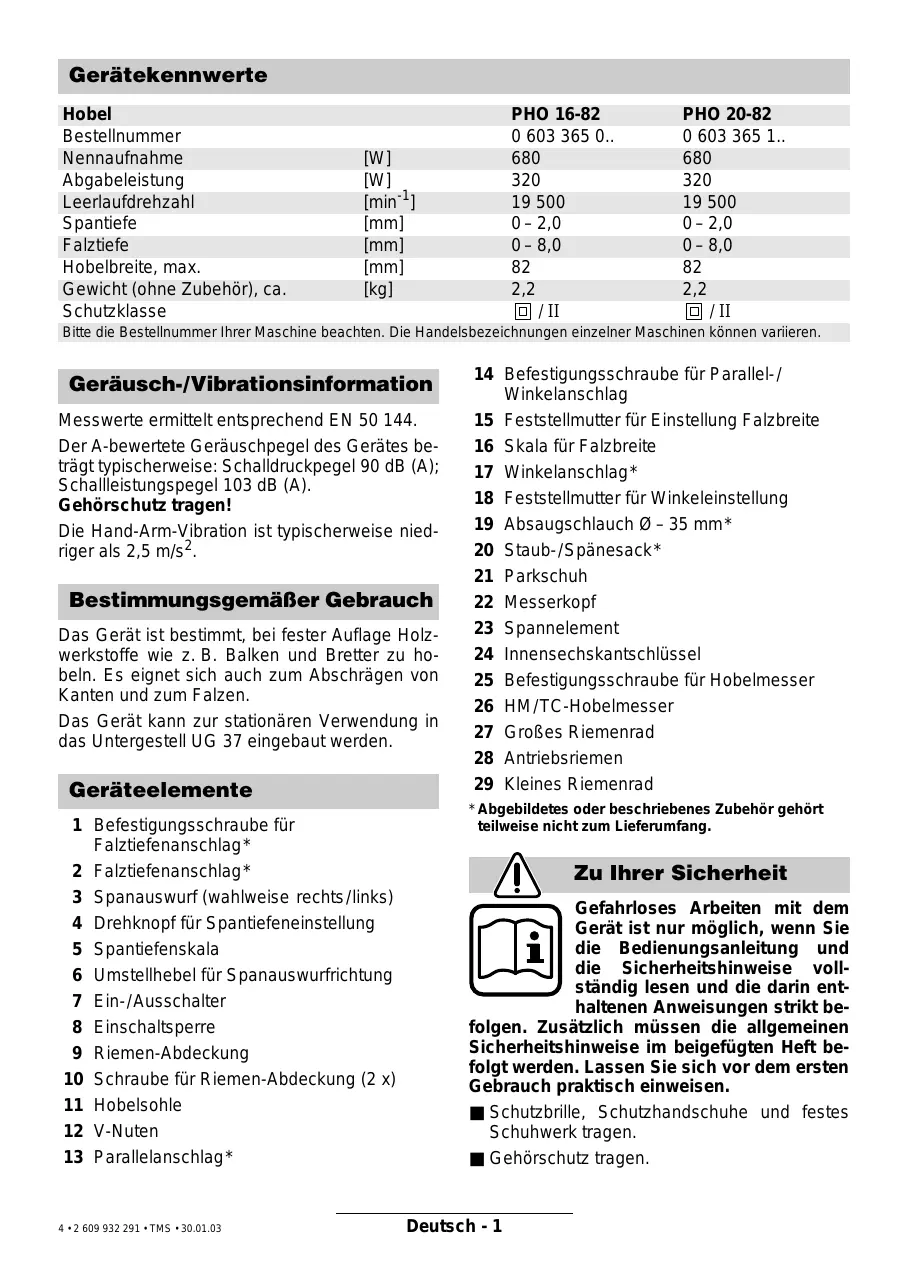

Gerätekennwerte Hobel Bestellnummer Nennaufnahme Abgabeleistung Leerlaufdrehzahl Spantiefe Falztiefe Hobelbreite, max. Gewicht (ohne Zubehör), ca. Schutzklasse

[W] [W] [min-1] [mm] [mm] [mm] [kg]

PHO 20-82 0 603 365 1.. 680 320 19 500 0 – 2,0 0 – 8,0 82 2,2

/ II Bitte die Bestellnummer Ihrer Maschine beachten. Die Handelsbezeichnungen einzelner Maschinen können variieren.

Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 50 144. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 90 dB (A); Schallleistungspegel 103 dB (A). Gehörschutz tragen! Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s2.

Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt, bei fester Auflage Holzwerkstoffe wie z. B. Balken und Bretter zu hobeln. Es eignet sich auch zum Abschrägen von Kanten und zum Falzen. Das Gerät kann zur stationären Verwendung in das Untergestell UG 37 eingebaut werden.

Geräteelemente 1 Befestigungsschraube für Falztiefenanschlag* 2 Falztiefenanschlag* 3 Spanauswurf (wahlweise rechts/links) 4 Drehknopf für Spantiefeneinstellung 5 Spantiefenskala 6 Umstellhebel für Spanauswurfrichtung 7 Ein-/Ausschalter 8 Einschaltsperre 9 Riemen-Abdeckung 10 Schraube für Riemen-Abdeckung (2 x) 11 Hobelsohle 12 V-Nuten 13 Parallelanschlag*

4 • 2 609 932 291 • TMS • 30.01.03

14 Befestigungsschraube für Parallel- / Winkelanschlag 15 Feststellmutter für Einstellung Falzbreite 16 Skala für Falzbreite 17 Winkelanschlag* 18 Feststellmutter für Winkeleinstellung 19 Absaugschlauch Ø – 35 mm* 20 Staub-/Spänesack* 21 Parkschuh 22 Messerkopf 23 Spannelement 24 Innensechskantschlüssel 25 Befestigungsschraube für Hobelmesser 26 HM/TC-Hobelmesser 27 Großes Riemenrad 28 Antriebsriemen 29 Kleines Riemenrad * Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigefügten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. ■ Schutzbrille, Schutzhandschuhe und festes Schuhwerk tragen. ■ Gehörschutz tragen.

■ Bei langen Haaren Haarschutz tragen. Nur mit eng anliegender Kleidung arbeiten. ■ Wird bei der Arbeit das Netzkabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigtem Kabel benutzen. ■ Geräte, die im Freien verwendet werden, über einen Fehlerstrom-Schutzschalter (FI-) mit maximal 30 mA Auslösestrom anschließen. Nur ein für den Außenbereich zugelassenes Verlängerungskabel verwenden. ■ Kabel immer nach hinten vom Gerät wegführen. ■ Das Gerät nur eingeschaltet gegen das Werkstück führen. ■ Nur scharfe Hobelmesser verwenden. ■ Beim Arbeiten das Gerät immer gut festhalten und für einen sicheren Stand sorgen. ■ Hände weg von rotierenden Teilen. ■ Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. ■ Beim Arbeiten muss die Hobelsohle 11 flach aufliegen. ■ Nie über Metallgegenstände, Nägel und Schrauben hobeln. ■ Nicht mit den Fingern in den Spanauswurf 3 greifen. ■ Das Gerät vor dem Ablegen immer ausschalten und warten bis das Gerät zum Stillstand gekommen ist. ■ Bei stationärer Verwendung als Abrichthobel in Verbindung mit Untergestell UG 37 und entsprechendem Zubehör: - vor Montage Netzstecker ziehen. - stets Messerwellenschutz verwenden. - kleinere Werkstücke nur mit geeigneter Zuführeinrichtung (z. B. Holzstab) bearbeiten. - die zum Zubehör gehörende Schaltvorrichtung verwenden. ■ Niemals Kindern die Benutzung des Gerätes gestatten. ■ Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.

5 • 2 609 932 291 • TMS • 30.01.03

Inbetriebnahme Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.

Ein-/Ausschalten Zur Inbetriebnahme des Gerätes zuerst die Einschaltsperre 8 und anschließend den Ein-/Ausschalter 7 drücken und gedrückt halten. Zum Ausschalten des Gerätes den Ein-/Ausschalter 7 loslassen. Aus Sicherheitsgründen kann der Ein- /Ausschalter des Gerätes nicht arretiert werden, sondern muss während des Betriebs ständig gedrückt bleiben.

Spantiefe einstellen Mit dem Drehknopf 4 kann die Spantiefe stufenweise von 0 – 2,0 mm anhand der Skala 5 eingestellt werden: = abDrehung gegen den Uhrzeigersinn nehmende Spantiefe Drehung im Uhrzeigersinn = zunehmende Spantiefe

Staub-/Späneabsaugung (siehe Bild A ) ■ Vor allen Arbeiten am Gerät Netzstecker ziehen. Beim Arbeiten entstehende Stäube können gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich. Zum Beispiel: Manche Stäube gelten als krebserregend. Geeignete Staub- /Späneabsaugung verwenden und Staubschutzmaske tragen. Den Spanauswurf 3 regelmäßig reinigen. Zum Reinigen eines verstopften Spanauswurfes geeignetes Werkzeug (z. B. Holzstück, Druckluft etc.) verwenden. Nicht mit den Fingern in den Spanauswurf 3 greifen. Zur Gewährleistung einer optimalen Staub- /Späneabsaugung den Absaugschlauch 19 bzw. Staub-/Spänesack 20 fest auf den Spanauswurf 3 aufstecken.

Der Spanauswurf 3 passt beidseitig zum direkten Anschluss des Bosch 35-mm-Ø-Schlauchsystems 19 (Zubehör). Bei Verwendung anderer Schlauchsysteme muss ggf. ein Absaugadapter verwendet werden. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden, trockenen Stäuben ist ein Spezialsauger zu verwenden. In Deutschland werden für Holzstäube auf Grund TRGS 553 für gewerbliche Anwendungen geprüfte Absaugeinrichtungen gefordert, die die Einhaltung der Grenzwerte für die Staubemission gewährleisten. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Die gewünschte Spantiefe einstellen und das Gerät mit dem vorderen Teil der Hobelsohle 11 an das Werkstück ansetzen. Achtung Rückschlaggefahr! Das Gerät nur eingeschaltet gegen das Werkstück führen. Das Gerät einschalten und mit gleichmäßigem Vorschub über die zu bearbeitende Fläche führen. Zur Erzielung hochwertiger Oberflächen nur mit geringem Vorschub arbeiten und den Druck mittig auf die Hobelsohle ausüben. Beim Bearbeiten harter Materialien (z. B. Hartholz) sowie bei Ausnutzung der maximalen Hobelbreite nur geringe Spantiefen einstellen und ggf. den Hobelvorschub reduzieren. Den Hobelvorgang mehrmals wiederholen. Überhöhter Vorschub mindert die Oberflächengüte und kann zur schnellen Verstopfung des Spanauswurfes führen. Nur scharfe Messer bringen gute Schnittleistung und schonen das Gerät.

Eigenabsaugung Für kleinere Arbeiten kann ein Staub- /Spänesack 20 (Zubehör) verwendet werden. Den Staub-/Spänesack regelmäßig leeren. Den Staub-/Spänesack abnehmen, den Reißverschluss öffnen und den Staub-/Spänesack entleeren.

Wählbarer Spanauswurf (rechts/links) Mit dem Umschalthebel 6 kann der Spanauswurf 3 nach rechts oder links umgestellt werden. Den Umschalthebel immer bis zum Einrasten in die Endposition drücken. Die gewählte Spanauswurfrichtung wird durch ein Pfeilsymbol angezeigt.

Arbeitshinweise Parkschuh (siehe Bild

Der Parkschuh 21 ermöglicht das Abstellen des Gerätes direkt nach dem Arbeitsvorgang ohne der Gefahr einer Beschädigung von Werkstück oder Hobelmesser. Beim Arbeitsvorgang wird der Parkschuh 21 hoch geschwenkt und der hintere Teil der Hobelsohle 11 freigegeben. Bei Stationärverwendung (z. B. mit Untergestell UG 37) muss der Parkschuh abgenommen werden. Dazu den Parkschuh seitlich zusammendrücken und abziehen. Bei nicht-stationärer Verwendung muss der Parkschuh immer montiert sein.

6 • 2 609 932 291 • TMS • 30.01.03

Kanten anfasen (siehe Bild

Die in der vorderen Hobelsohle 11 vorhandenen V-Nuten 12 ermöglichen ein schnelles und einfaches Anfasen von Werkstückkanten. Je nach gewünschter Fasenbreite die entsprechende V-Nut verwenden. Dazu den Hobel mit der V-Nut 12 auf die Werkstückkante aufsetzen und an dieser entlangführen.

Verwendung von Parallel-/ Winkelanschlag (Zubehör – siehe Bild D ) Den Parallelanschlag 13 bzw. den Winkelanschlag 17 jeweils mit der Befestigungsschraube 14 sowie den Falztiefenanschlag 2 mit der Befestigungsschraube 1 am Gerät montieren. Die Feststellmutter 15 lösen und mit der Skala 16 die gewünschte Falzbreite einstellen. Die Feststellmutter 15 wieder festziehen. Die gewünschte Falztiefe mit dem Falztiefenanschlag 2 entsprechend einstellen. Den Hobelvorgang mehrmals durchführen, bis die gewünschte Falztiefe erreicht ist. Darauf achten, dass der Hobel mit seitlichem Auflagedruck geführt wird.

Anschrägen (nur Winkelanschlag 17) Beim Anschrägen von Falzen und Flächen mit der Winkeleinstellung 18 den erforderlichen Schrägungswinkel einstellen.

Hobelmesser wechseln ■ Vor allen Arbeiten am Gerät Netzstecker ziehen. ■ Vorsicht beim Wechsel der Hobelmesser: Durch die scharfen Schneidkanten der Hobelmesser besteht Verletzungsgefahr! Die Hobelmesser nicht an den Schneidkanten anfassen. ■ Nur Original Bosch HM /TC-Hobelmesser verwenden. Das Hobelmesser aus Hartmetall (HM/TC) hat 2 Schneiden und kann gewendet werden. Sind beide Schneidkanten stumpf, muss das Hobelmesser ersetzt werden. Das HM /TC-Hobelmesser darf nicht nachgeschärft werden.

Hobelmesser ausbauen (siehe Bild

Zum Wenden oder Ersetzen des Hobelmessers den Messerkopf 22 soweit drehen, bis er parallel zur Hobelsohle 11 steht. ➊ Die zwei Befestigungsschrauben 25 mit dem Innensechskantschlüssel 24 ca. 1 – 2 Umdrehungen lösen. ➋ Falls erforderlich, das Spannelement 23 durch einen leichten Schlag mit einem geeignetem Werkzeug (z. B. Holzkeil) lösen. ➌ Das Hobelmesser 26 mit einem Holzstück seitlich aus dem Messerkopf herausschieben.

Hobelmesser einbauen (siehe Bild

Durch die Führungsnut des Hobelmessers wird beim Wechseln bzw. Wenden stets eine gleichbleibende Höheneinstellung gewährleistet. Falls erforderlich, den Messersitz (Spannelement) bzw. das Hobelmesser reinigen. Beim Einbau des Hobelmessers ist darauf zu achten, dass das Hobelmesser einwandfrei in der Aufnahmeführung des Spannelementes 23 sitzt und bündig an der Seitenkante der hinteren Hobelsohle 11 ausgerichtet wird. Anschließend die Befestigungsschrauben 25 wieder festziehen.

7 • 2 609 932 291 • TMS • 30.01.03

■ Vor der Wiederinbetriebnahme prüfen, ob die Befestigungsschrauben 25 gut festgezogen sind. ■ Den Messerkopf 22 von Hand durchdrehen und sicherstellen, dass das Hobelmesser nirgendwo streift.

Antriebsriemen wechseln (siehe Bild G ) ■ Vor allen Arbeiten am Gerät Netzstecker ziehen. Die Schrauben 10 lösen und die Riemenabdeckung 9 abnehmen. Verschlissenen Antriebsriemen 28 entfernen. Vor dem Einbau eines neuen Antriebsriemens beide Riemenräder 27 bzw. 29 reinigen. Den neuen Antriebsriemen zuerst auf das kleine Riemenrad 29 auflegen und anschließend unter Drehen von Hand auf das große Riemenrad 27 aufdrücken. Die Riemenabdeckung 9 aufsetzen und mit den Schrauben 10 befestigen.

Wartung und Reinigung ■ Vor allen Arbeiten am Gerät Netzstecker ziehen. ■ Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten. Sollte das Gerät trotz sorgfältiger Herstellungsund Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

Service und Kundenberater

Rohstoffrückgewinnung statt Müllentsorgung Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld

www.bosch-pt.com www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ✆ Service: 01 80 - 3 35 54 99 Fax: +49 (0) 55 53 / 20 22 37 ✆ Kundenberater: 01 80 - 3 33 57 99 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien ✆ Service: +43 (0)1 / 61 03 80 Fax: +43 (0)1 / 61 03 84 91 ✆ Kundenberater: +43 (0)1 / 797 22 3066 E-Mail: abe@abe-service.co.at Schweiz Service: +41 (0)1 / 8 47 16 16 Fax: +41 (0)1 / 8 47 16 57 ✆ Kundenberater: Grüne Nr. 0 800 55 11 55

Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

8 • 2 609 932 291 • TMS • 30.01.03
