ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PWS 850 CE BOSCH

Τεχνικά χαρακτηριστικά μηχανήματος

Γωνιακός λειαντήρας		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Κωδικός αριθμός		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ονομαστική ισχύς *	[W]	700	720	720	720
Αποδιδόμενη ισχύς *	[W]	390	400	400	400
Αριθ. στροφών χωρίς φορτίο	[min ^-1 ]	11 000	11 000	11 000	11 000
Ø δίσκου λείανσης, μέγ.	[mm]	115/125	100	115	125
Σπείρωμα άξονα λείανσης		M 14	M 10	M 14	M 14
Ηλεκτρονική σταθεροποίηση (Constant-Electronic)		–	–	–	–
Προεπιλογή αριθμού στροφών		–	–	–	–
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		☐ / II	☐ / II	☐ / II	☐ / II

Γωνιακός λειαντήρας		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Κωδικός αριθμός		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ονομαστική ισχύς *	[W]	720	800	850	900
Αποδιδόμενη ισχύς *	[W]	400	420	430	440
Αριθ. στροφών χωρίς φορτίο	[min ^-1 ]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Ø δίσκου λείανσης, μέγ.	[mm]	115/125	125	125	125
Σπείρωμα άξονα λείανσης		M 14	M 14	M 14	M 14
Ηλεκτρονική σταθεροποίηση (Constant-Electronic)		–	●	●	●
Προεπιλογή αριθμού στροφών		–	●	●	●
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		☐ / II	☐ / II	☐ / II	☐ / II

Παρακαλούμε προσέξτε τον κωδικό αριθμό του μηχανήματός σας. Ο εμπορικός χαρακτηρισμός ορισμένων μηχανημάτων μπορεί να διαφέρει.
* Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Τα στοιχεία αυτά μπορεί διαφοροποιηθούν σε περίπτωση χαμηλότερων τάσεων, καθώς και σε εκδόσεις ειδικές για διάφορες χώρες.

Προεπιλογή αριθμού στροφών (Τύπος CE)

Υλικό	Εφαρμογή	Εργαλείο	Τροχίσκος ρύθμισης
Πλαστικό	Στίλβωση	Σκούφος στιλπνότητας	1
	Λεπτολείανση	Κετσένιος δίσκος στίλβωσης	1
Μέταλλο	Λεπτολείανση	Υφασμάτινος δίσκος στίλβωσης	1
	Αφαίρεση χρώματος	Σμυριδόφυλλο	2–3
Ξύλο, μέταλλο	Βούρτσισμα,ξεσκούριασμα	Ποτηροειδής βούρτσα,σμυριδόφλλο	3
Μέταλλο, πέτρωμα	Λείανση	Δίσκος λείανσης	4–6
Μέταλλο	Ξεχόνδρισμα	Δίσκος ξεχονδρίσματος	6
Πέτρωμα*	Κοπή*	Δίσκος κοπής και συρόμενοςοδηγός κοπής	6

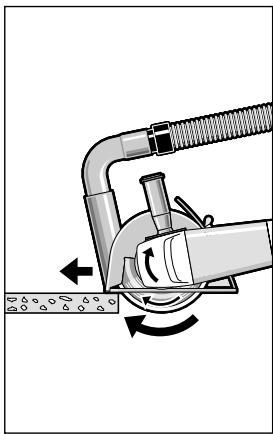

*Η κοπή πετρωμάτων επιτρέπεται μόνο με χρήση συρόμενου οδηγού κοπής (ειδικό εξάρτημα).

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα προορίζεται για την κοπή, το ξεχόντρισμα και το βούρτσισμα υλικών από μέταλλο και πετρώματα χωρίς τη χρήση νερού. Για την κοπή πετρωμάτων απαιτείται η χρήση ενός συρόμενου οδηγού κοπής.

Για μηχανήματα με ηλεκτρονική ρύθιμιση: Με εγκεκριμένα λειαντικά εργαλεία το μηχάνημα μπορεί να χρησιμοποιηθεί επίσης για λείανση και στίλβωση.

Πληροφορίες για θόρυβο και δονήσεις

Εξακρίβωση των τιμών μέτρησης σύμφωνα με EN 50 144.

Η σύμφωνα με την καμπύλη Α εκτιμηθείσα στάθμη θορύβου του μηχανήματος ανέρχεται σε: Στάθμη ακουστικής πίεσης 88 dB (A). Στάθμη ηχητικής ισχύος 101 dB (A).

Φοράτε ωτασπίδες!

Η εκτιμηθείσα χαρακτηριστική επιτάχυνση ανέρχεται 5,0 m/s².

Η πρόσθετη λαβή απορροφά τους κραδασμούς και γι' αυτό, όταν εργάζεσθε μ' αυτήν, ο χαρακτηρισμός κραδασμός χεριούμπράτσου είναι χαμηλότερος από 2,5 m/s².

Μέρη μηχανήματος

1 Διακόπτης ON/OFF
2 Τροχίσκος προεπιλογής αριθ. στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
3 Πρόσθετη λαβή
4 Πλήκτρο μανδάλωσης άξονα
5 Άξονας λείανσης
6 Προφυλακτήρας
7 Μοχλός σύσφιξης
8 Φλάντζα υποδοχής (σε άξονα λείανσης Μ 14 με δακτύλιο Ο)
9 Δίσκος ξεχονδρίσματος/κοπής*

10 Περικόχλιο σύσφιξης

11 Περικόχλιο ταχυσύσφιξης SDS-elic (για άξονα λείανσης Μ 14)*

12 Προφυλακτήρας χεριού*

13 Ελαστικός δίσκος λείανσης*

14 Σμυριδόφυλλο*

15 Στρογγυλό περικόχλιο*

16 Ποτηροειδής βούρτσα*
17 Συρόμενος οδηγός κοπής με προφυλακτήρα αναρρόφησης*
18 Διαμαντόδισκος κοπής*
19 Φλάντζα υποδοχής Μ 10

* Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δεν συνοδεύουν πάντοτε το μηχάνημα!

Για την ασφάλειά σας

Ακίνδυνη εργασία με το μηχάνημα είναι μόνο δυνατή, αν διαβάσετε πρώτα καλά όλες τις οδηγίες χρήσης και τις υποδείξεις ασφάλειας και εφαρμόζετε πάντοτε αυστηρά τις οδηγίες που περιέχονται σ' αυτές. Συμπληρωματικά πρέπει να τηρούνται και οι γενικές υποδείξεις ασφαλείας που περιέχονται στο συμπαραδιδόμενο φυλλάδιο. Πριν χρησιμοποιήσετε το μηχάνημα για πρώτη φορά ζητήστε να σας ενημερώσουν στην πράξη.

■ Φοράτε προστατευτικά γυαλιά και ωτασπίδες.
■ Για περισσότερη ασφάλεια φοράτε επίσης και συμπληρωματικό εξοπλισμό, όπως προστατευτικά γάντια, στερεά υποδήματα, κράνος και ποδιά.
■ Οι σκόνες που δημιουργούνται κατά την εργασία μπορεί να είναι ανθυγιεινές, εύφλεκτες ή εκρηκτικές. Γι' αυτό πρέπει να λαμβάνονται κατάλληλα μέτρα προστασίας.
Για παράδειγμα: Μερικές σκόνες συγκαταλέγονται στις καρκινογόνες. Χρησιμοποιείτε την κατάλληλη αναρρόφηση σκόνης/γρεζιών/ροκανιδιών και φοράτε προσωπίδα προστασίας από σκόνη.
■ Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεχτεί ή να εκραγεί. Διατηρείτε το χώρο της εργασίας σας πάντοτε καθαρό επειδή οι αναμίξεις υλικών είναι ιδιαίτερα επικίνδυνες.
■ Μην αγγίξετε το καλώδιο δικτύου, σε περίπτωση που κατά την εργασία υποστεί βλάβη ή κοπεί τελείως, αλλά βγάλτε αμέσως το φις από την πρίζα. Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένο καλώδιο.

■ Συσκευές και μηχανήματα που χρησιμοποιούνται στο ύπαιθρο πρέπει να συνδέονται με το δίκτυο μέσω ενός προστατευτικού διακόπτη διαρροής (FI) με μέγιστο ύψος ρεύματος ενεργοποίησης 30 mA. Μη χρησιμοποιείτε το μηχάνημα/τη συσκευή στη βροχή.

■ Οταν εργάζεσθε κρατάτε το μηχάνημα και με τα δυό σας χέρια και φροντίζετε για την ασφαλή θέση του σώματός σας.

■ Ασφαλίστε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο που στερεώνεται με τη βοήθεια μιας διάταξης σύσφιξης ή μιας μέγγενης είναι στερεωμένο με μεγαλύτερη ασφάλεια από ένα που συγρατιέται με το χέρι.

■ Απομακρύνετε το καλώδιο πάντοτε πίσω από το μηχάνημα.

■ Πριν αποθέσετε το μηχάνημα θέστε το οπωσδήποτε εκτός λειτουργίας και περιμένετε ώσπου να πάψει εντελώς να κινείται.

■ Αν διακοπεί η παροχή ρεύματος ή αν τραβηχθεί ο ρευματολήπτης (φις) από το ρευματοδότη (πρίζα) απομανδαλώστε αμέσως το διακόπτη ON/OFF και τοποθετήστε τον στη θέση OFF. Αυτό εμποδίζει μια ενδεχόμενη ανεξέλεγκτη επανεκκίνηση.

■ Το μηχάνημα επιτρέπεται να χρησιμοποιείται για ξηρή κοπή/ξηρή λείανση.

■ Σ' όλες τις εργασίες με το μηχάνημα πρέπει να είναι συναρμολογημένη η πρόσθετη λαβή 3.

'Отан υπάρχει κίνδυνος να «χτυπήσετε» μια τυχόν αφανή ηλεκτρική γραμμή ή το ίδιο το ηλεκτρικό καλώδιο του μηχανήματος, πιάστε το ηλεκτρικό μηχάνημα μόνο από τα μονωμένα τμήματά ή τις μονωμένες λαβές του.

Η επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέσει τα μεταλλικά τμήματα του μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε ηλεκτροληξία.

Χρησιμοποιήστε κατάλληλες συσκευές ανίχνευσης για τον εντοπισμό τυχόν αφανών αγωγών/γραμμών παροχής ενέργειας ή συμβουλευτείτε σχετικά την αντίστοιχη τοπική επιχείρηση παροχής ενέργειας.

Η επαφή με τις ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά κι ηλεκτροπληξία. Ζημιά σ' έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα/κόψιμο ενός υδροσωλήνα προκαλεί ζημιές σε αντικείμενα και πράγματα και μπορεί να προκαλέσει ηλεκτροπληξία.

■ Στις εργασίες με δίσκους ξεχονδρίσματος/ κοπής πρέπει να είναι συναρμολογημένος ο προφυλακτήρας 6. Στις εργασίες με τον ελαστικό δίσκο λείανσης 13 ή με την ποτηροειδή βούρτσα 16/τη δισκοειδή βούρτσα/το ριπιδοειδή δίσκο συνιστάται η συναρμολόγηση του προφυλακτήρα χεριού 12 (ειδικό εξάρτημα).

■ Όταν κατεργάζεσθε πετρώματα χρησιμοποιείτε αναρρόφηση σκόνης. Ο απορροφητήρας σκόνης πρέπει να είναι εγκριμένος για σκόνη πετρωμάτων. Για την κοπή πετρωμάτων χρησιμοποιείτε ένα συρόμενο οδηγό κοπής.

■ Δεν επιτρέπεται η κατεργασία αμιαντούχων υλικών.

Χρησιμοποιείτε αποκλειστικά εργαλεία των οποίων ο ανώτατος επιτρεπτός αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο μέγιστος αριθμός στροφών του μηχανήματος χωρίς φορτίο.

Ελέγχετε τα λειαντικά εργαλεία πριν τα χρησιμοποιήσετε. Το λειαντικό εργαλείο πρέπει να είναι άψογα συναρμολογημένο και να μπορεί να κινείται ελεύθερα. Διεξάγετε δοκιμή στην πράξη αφήνοντας το μηχάνημα να εργασθεί τουλάχιστον 30 δευτερόλεπτα χωρίς φορτίο. Μη χρησιμοποιείτε χαλασμένα, μη στρογγυλά ή κραδαζόμενα λειαντικά εργαλεία.

■ Προστατεύετε το εργαλείο από χτυπήματα, προσκρούσεις και λίπη.

■ Οδηγείτε το μηχάνημα στο υπό κατεργασία τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία.

■ Μακριά τα χέρια σας από τα περιστρεφόμενα λειαντικά εργαλεία.

■ Λαμβάνετε υπόψη σας τη φορά περιστροφής. Κρατάτε το μηχάνημα κατά τέτοιο τρόπο, ώστε οι σπίθες και η σκόνη λείανσης να εκσφενδονίζονται μακριά από το σώμα σας.
■ Κατά την κατεργασία μετάλλων δημιουργείται σπινθηρισμός. Προσέχετε να μην προκαλείται κίνδυνος για τυχόν παρευρισκόμενα άτομα. Λόγω ύπαρξης κινδύνου πυρκαγιάς δεν επιτρέπεται να βρίσκονται εύφλεκτα υλικά στο γύρω χώρο (περιοχή σπινθηρισμού).
■ Προσοχή κατά την κατασκευή σχισμών, π. χ. σε φέροντες τοίχους: Βλέπε υποδείξεις σχετικά με τη στατική.
■ Το μπλοκάρισμα του δίσκου κοπής οδηγεί σε μια απότομη αντίδραση του μηχανήματος. Σ' αυτήν την περίπτωση θέστε το μηχάνημα αμέσως εκτός λειτουργίας.
■ Δίνετε προσοχή στις διαστάσεις των δίσκων λείανσης. Η διάμετρος της διάτρησης πρέπει να ταιριάζει στη φλάντζα υποδοχής 8 (Μ 14), 19 (Μ 10). Μη χρησιμοποιείτε τεμάχια συστολής ή προσαρμοστικά.
■ Μη χρησιμοποιείτε ποτέ δίσκους κοπής για ξεχόνδρισμα. Μην υποβάλλετε τους δίσκους κοπής σε πίεση από τα πλάγια.
■ Τηρείτε τις σχετικές με τη συναρμολόγηση και τη χρήση του λειαντικού εργαλείου οδηγίες του κατασκευαστή.
■ Προσοχή! Το λειαντικό σώμα συνεχίζει να κινείται ακόμη μετά τη θέση του μηχανήματος εκτός λειτουργίας.
■ Μη συσφίγγετε το μηχάνημα στη μέγκενη.
■ Μην επιτρέπετε ποτέ σε παιδιά τη χρήση του μηχανήματος.
■ Η Bosch εγγυάται την άψογη λειτουργία του μηχανήματος μόνο όταν για το μηχάνημα αυτό χρησιμοποιούνται τα προβλεπόμενα γνήσια εξαρτήματα.

Υποδείξεις σχετικά με τη στατική

Σχισμές σε φέροντες τοίχους υπόκεινται στην DIN 1053 Μέρος 1 ή στις αντίστοιχες διατάξεις της εκάστοτε χώρας.

Οι παρούσες οδηγίες πρέπει να τηρούνται οπωσδήποτε. Πριν αρχίσετε την εργασία σας συμβουλευθείτε τον υπεύθυνο για τη στατική, τον αρχιτέκτονα ή την αρμόδια διεύθυνση δομικών κατασκευών.

Συναρμολόγηση των προστατευτικών διατάξεων

■ Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.

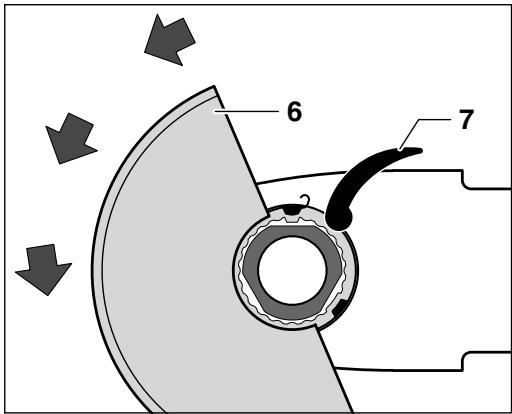

Προφυλακτήρας

■ Στις εργασίες με δίσκους ξεχονδρίσματος/κοπής πρέπει να είναι συναρμολογημένος ο προφυλακτήρας 6.

Ανοίξτε το μοχλό σύφιξης 7.

Τοποθετήστε τον προφυλακτήρα 6 επάνω στο λαιμό του άξονα της κεφαλής του μηχανήματος όπως φαίνεται στην εικόνα. Τα κωδικά έκκεντρα του προφυλακτήρα πρέπει να ταιριάξουν στις αντίστοιχες εγκοπές στο λαιμό του άξονα.

6 7

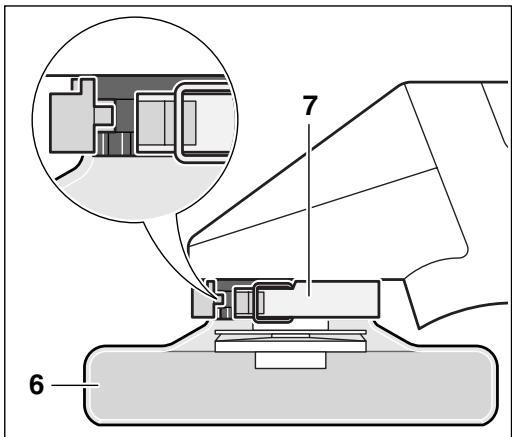

Πατήστε τον προφυλακτήρα επάνω στο λαιμό του άξονα ώσπου το περιλαίμιο του προφυλακτήρα να καθίσει στη φλάντζα του μηχανήματος και τα κωδικά έκκεντρα να «πιάσουν» στην περιφερειακή εγκοπή του λαιμού του αξονα.

Τοποθετήστε τον προφυλακτήρα 6 στη θέση που επιθυμείτε (στη θέση εργασίας) περιστρέφοντάς τον με φορά αντίθετη εκείνης των δεικτών του ρολογιού.

Ρυθμίστε τον προφυλακτήρα 6 κατά τέτοιο τρόπο, ώστε ο σπιθηρισμός να μην εκτοτεύξετε προς το μέρος του χειριστή.

Υπόδειξη: Κωδικοποιημένα έκκεντρα στον προφυλακτήρα 6 εγγυούνται την συναρμολόγηση του μόνου κατάλληλου για τον εκάστοτε τύπο μηχανήματος προφυλακτήρα.

Η αποσυναρμολόγηση διεξάγεται με τον αντίθετο τρόπο.

Πρόσθετη λαβή

■ Σ' όλες τις εργασίες με το μηχάνημα πρέπει να είναι συναρμολογημένη η πρόσθετη λαβή 3.

Βιδώστε την πρόσθετη λαβή 3 στο δεξιό ή αριστερό μερος της κεφαλής του μηχανήματος, ανάλογα με τον τρόπο που εργάζεσθε.

Πρόσθετη λαβή με αναστολή κραδασμών

VIBRATION

CONTROL

Η πρόσθετη λαβή περιορίζει στο ελάχιστο τους κραδασμούς και καθιστά έτσι δυνατή μια περισσότερο άνετη κι ασφαλή εργασία.

Μη διεξάγετε καμιά μετατροπή στην πρόσθετη λαβή.

Μη συνεχίζετε να χρησιμοποιείτε μια τυχόν χαλασμένη πρόσθετη λαβή.

Προφυλακτήρας χεριού

Στις εργασίες με τον ελαστικό δίσκο λείανσης 13 ή με την ποτηροειδή βούρτσα 16/ τη δισκοειδή βούρτσα/το ριπιδοειδή δίσκο συνιστάται η συναρμολόγηση του προφυλακτήρα χεριού 12 (ειδικό εξάρτημα). Ο προφυλακτήρας χεριού 12 στερεώνεται με την πρόσθετη λαβή 3.

Συναρμολόγηση των λειαντικών εργαλείων

■ Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.

Χρησιμοποιείτε αποκλειστικά εργαλεία των οποίων ο ανώτατος επιτρεπτός αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο μέγιστος αριθμός στροφών του μηχανήματος χωρίς φορτίο.

Κατά την εργασία οι δίσκοι ξεχονδρίσματος και κοπής θερμαίνονται υπερβολικά· μην τους εγγίζετε πριν κρυώσουν.

■ Καθαρίζετε τον άξονα και όλα τα υπό συναρμολόγηση εξαρτήματα. Για τη σύσφιξη και το λύσιμο των λειαντικών εργαλείων ακινητοποιείτε τον άξονα 5 με το πλήκτρο μανδάλωσης 4.

Πατήστε το πλήκτρο μανδάλωσης 4 μόνο όταν ο άξονας λείανσης είναι ακίνητος!

Δίσκος ξεχονδρίσματος/κοπής

Δίνετε προσοχή στις διαστάσεις των δίσκων λείανσης. Η διάμετρος της διάτρησης πρέπει να ταιριάζει στη φλάντζα υποδοχής 8 (Μ 14), 19 (Μ 10). Μη χρησιμοποιείτε τεμάχια συστολής ή προσαρμοστικά.

Όταν χρησιμοποιείτε διαμαντόδισκο κοπής προσέχετε να ταυτίζονται το βέλος ένδειξης φοράς περιστροφής στο διαμαντόδισκο και η φορά περιστροφής του μηχανήματος (βέλος ένδειξης φοράς περιστροφής στην κεφαλή του μηχανήματος).

Για τη συναρμολόγηση βλέπε τη σελίδα με τις εικόνες.

Βιδώστε το περικόχλιο σύσφιξης 10 και σφίξτε το με το γαντζόκλειδο (βλέπε κεφάλαιο «Περικόχλιο ταχυσύσφιξης»).

8

Φλάντζα υποδοχής για άξονα λείανσης Μ 14

Στο διάκεντρο της φλάντζας υποδοχής 8 έχει περαστεί ενας δακτύλιος Ο (πλαστικό εξάρτημα).

Αν ο δακτύλιος Ο λείπει ή είναι χαλασμένος πρέπει να αντικατασταθεί αμέσως (αριθ. παραγγελίας 1 600 210 039) πριν συναρμολογηθεί η φλάντζα υποδοχής 8.

BOSCH 19

Φλάντζα υποδοχής για άξονα λείανσης Μ 10

Η φλάντζα

υποδοχής 19

μπορεί να

χρησιμοποιηθεί κι

από τις δυο

πλευρές. Για

διαμαντόδικσκους

κοπής πρέπει να

τοποθετηθεί στον άξονα λείανσης 5 περιστραμμένος κατα 180°.

Η διάτρηση του διαμαντόδισκου κοπής (Ω 20 mm) πρέπει να ταιριάζει χωρίς «παιχνίδι» στο περιλαίμιο της φλάντζας υποδοχής 19.

Μη χρησιμοποιείτε τεμάχια συστολής ή προσαρμοστικά.

Μετά τη συναρμολόγηση του λειαντικού εργαλείου και πριν τη θέση του μηχανήματος σε λειτουργία ελέγξτε, αν το λειαντικό εργαλείο είναι σωστά συναρμολογημένο κι αν μπορεί να περιστρέφεται ελεύθερα.

Ριπιδοειδής δίσκος λείανσης (Λουριδωτός δίσκος λείανσης)

(για άξονα λείανσης Μ 14)

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε ενδεχομένως τον προφυλακτήρα 6 και συναρμολογήστε τον προφυλακτήρα χεριών 12. Τοποθετήστε την ειδική φλάντζα υποδοχής 8 (ειδικό εξάρτημα, αριθ. παραγγελίας 2 605 703 028) και το ριπιδοειδή δίσκο λείανσης στον άξονα 5. Βιδώστε το περικόχλο σύσφιξης 10 και σφίξτε το με το γαντζόκλειδο.

Ελαστικός δίσκος λείανσης 13

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε ενδεχομένως τον προφυλακτήρα 6 και συναρμολογήστε τον προφυλακτήρα χεριών 12.

Για τη συναρμολόγηση βλέπε τη σελίδα με τις εικόνες.

Βιδώστε το στρογγυλό περικόχλιο 15 και σφίξτε το με το γαντζόκλειδο.

Ποτηροειδής βούρτσα 16/Δισκοειδής βούρτσα

(για άξονα λείανσης Μ 14)

Ανάλογα με την εκάστοτε χρήση, αφαιρέστε ενδεχομένως τον προφυλακτήρα 6 και συναρμολογήστε τον προφυλακτήρα χεριών 12.

Το λειαντικό εργαλείο πρέπει να μπορεί να βιδωθεί στον άξονα 5 μέχρι ν' ακουμπήσει σταθερά στο περιλαίμιο του αξονα, στο τέρμα του σπειρώματός του. Σφίξτε το μ' ένα γερμανικό κλειδί.

Περικόχλιο ταχυσύσφιξης SDS-ελίς

(για άξονα λείανσης Μ 14)

Αντί για το περικόχλιο σύσφιξης 10 μπορεί να χρησιμοποιηθεί το περικόχλιο ταχυσύσφιξης 11 (ειδικό εξάρτημα).

Μ' αυτόν τον τρόπο τα λειαντικά εργαλεία μπορούν να συναρμολογηθούν χωρίς εργαλεία.

Το περικόχλιο ταχυσύσφιξης 11 επιτρέπεται να χρησιμοποιείται μόνο για δίσκους ξεχονδρίσματος/κοπής.

Χρησιμοποιείτε πάντοτε ένα άψογο, άθικτο περικόχλιο ταχυσύσφιξης 11.

Κατά το σφίξιμο προσέξτε, η πλευρά με την επιγραφή να μη δείχνει προς το μέρος του δίσκου λείανσης· το βέλος πρέπει να δείχνει προς το ενδεικτικό σημάδι 20.

20 11 4

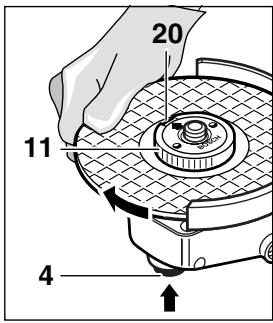

Ακινητοποιήστε τον άξονα με το πλήκτρο μανδάλωσης 4. Σφίξτε το περικόχλιο ταχυσύσφιξης περιστρέφοντας δυνατά το δίσκο λείανσης με φορά ίδια μ' εκείνη της περιστροφής των δεικτών του ρολογιού.

4

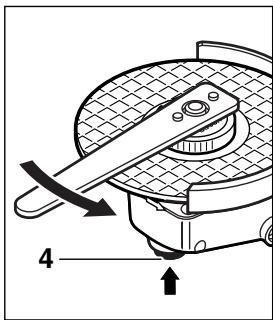

'Ενα κανονικά στερεωμένο, άθικτο περικόχλιο ταχυσύσφιξης λύνεται εύκολα περιστρέφοντας τον αυλακωτό δακτύλιο με το χέρι με φορά αντίθετη εκείνης της περιστροφής των δεικτών του ρολογιού.

Μη λύνετε ποτέ σφηνωμένα περικόχλια ταχυσύσφιξης μέ την πένσα αλλά χρησιμοποιείτε γαντζόκλειδο. Τοποθετήστε το γαντζόκλειδο όπως φαίνεται στην εικόνα.

Επιτρεπτά λειαντικά εργαλεία

Μπορούν να χρησιμοποιηθούν όλα τα λειαντικά εργαλεία που αναφέρονται στις παρούσες οδηγίες χειρισμού.

Ο επιτρεπτός αριθμός στροφών [min ^-1 ] ή αντίστοιχα η περιφερειακή ταχύτητα [m/s] του υπό χρήση λειαντικού εργαλείου πρέπει να αντιστοιχεί τουλάχιστο στις τιμές που αναφέρονται στον πίνακα.

Γι' αυτό προσέχετε πάντοτε τον επιτρεπτό αριθμό στροφών/την επιτρεπτή περιφερειακή ταχύτητα στην ετικέτα των λειαντικών εργαλείων.

	μέγ. [mm]		[mm]	[min-1]	[m/s]
	D	b	d
	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Θέση σε λειτουργία

Δώστε προσοχή στην τάση του δικτύου:

Η τάση της πηγής ρεύματος πρέπει να αντιστοιχεί πλήρως στην τάση που αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα με αναγραμμένη τάση 230 V λειτουργούν επίσης και στα 220 V.

Θέση σε λειτουργία και εκτός λειτουργίας

Για να θέσετε το μηχάνημα σε λειτουργία ωθήστε το διακόπτη ON/OFF 1 προς τα εμπρός.

Για να ακινητοποιηθεί πατήστε το διακόπτη ON/OFF 1 στο μπροστινό του μέρος μέχρι να μανδαλώσει.

Για να θέσετε το μηχάνημα εκτός λειτουργίας αφήστε το διακόπτη ON/OFF 1 ελεύθερο ή, αντίστοιχα, πατήστε τον στο πίσω μέρος του.

Δοκιμή στην πράξη!

Ελέγχετε τα λειαντικά εργαλεία πριν τα χρησιμοποιήσετε. Το λειαντικό εργαλείο πρέπει να είναι άψογα συναρμολογημένο και να μπορεί να περιστρέφεται ελεύθερα. Διεξάγετε δοκιμή στην πράξη αφήνοντας το μηχάνημα να εργασθεί τουλάχιστον 30 δευτερολέπτα χωρίς φορτίο. Μη χρησιμοποιείτε χαλασμένα, μη στρογγυλά ή κραδαζόμενα λειαντικά εργαλεία.

Ηλεκτρονική σταθεροποίηση (Constant-Electronic) (PWS 8-125 CE/ PWS 850 CE/PWS 9-125 CE)

Η ηλεκτρονική σταθεροποίηση (Constant-Electronic) διατηρεί τον αριθμό στροφών κατά τη λειτουργία χωρίς και υπό φορτίο σχεδόν αμετάβλητο, εξασφαλίζοντας έτσι την ομοιόμορφη απόδοση εργασίας.

Προστασία από υπερφόρτιση (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Σε περίπτωση υπερφότισης ο κινητήρας σταματάει. Διακόψτε αμέσως την υπερφόρτιση του μηχανήματος κι αφήστε το να εργασθεί με το μέγιστο αριθμό στροφών χωρίς φορτίο 30 δευτερόλεπτα περίπου για να κρυώσει.

Προεπιλογή αριθμού στροφών (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Προεπιλέξτε τον απαιτούμενο αριθμό στροφών με τον τροχίσκο ρύθμισης 2 σύμφωνα με τον πίνακα στο κεφάλαιο «Τεχνικά χαρακτηριστικά μηχανήματος» (προσεγγιστικές τιμές).

Υποδείξεις για την εκτέλεση εργασιών

■ Συσφίγγετε το υπό κατεργασία τεμάχιο αν αυτό δε σταθεροποιείται από το ίδιο του το βάρος.
■ Μην επιβαρύνετε το μηχάνημα τόσο πολύ, ώστε να σταματήσει να κινείται.
■ Κατά την εργασία οι δίσκοι ξεχονδρίσματος και κοπής θερμαίνονται υπερβολικά· μην τους εγγίζετε πριν κρυώσουν.

Εεχόνδρισμα

Τα καλύτερα αποτελέσματα κατά το ξεχόνδρισμα πετυχαίνονται με γωνίες προσβολής 30° έως 40°. Κινείτε το μηχάνημα «μπρος-πίσω». Μ' αυτόν τον τρόπο δε θερμαίνεται υπερβολικά το υπό κατεργασία τεμάχιο, δεν μεταβάλλεται ο χρωματισμός του και δε δημιουργούνται αυλακώσεις.

Μη χρησιμοποιείτε ποτέ δίσκους κοπής για εργασίες ξεχονδρίσματος.

Ριπιδοειδής δίσκος λείανσης (Λουριδωτός δίσκος λείανσης)

Με το ριπιδοειδή δίσκο λείανσης (ειδικό εξάρτημα) μπορείτε να κατεργαστήτε καμπύλες επιφάνειες και διατομές (χαράξεις).

Οι ριπιδοειδείς δίσκοι έχουν σημαντικά μεγαλύτερη διάρκεια ωφέλιμης χρήσης από τα σμυριδόφυλλα, χαμηλότερη στάθμη θορύβου και χαμηλότερες θερμοκρασίες λείανσης.

Κοπή

Κατά την κοπή μην ασκείτε πίεση, μη στρεβλώνετε το δίσκο και μην τον ταλαντεύετε. Εργάζεσθε με μέτρια προώθηση, κατάλληλη για το υπό κατεργασία υλικό.

Μετά τη διακοπή της λειτουργίας του μηχανήματος μη φρενάρετε τους δίσκους κοπής πιέζοντάς τους στα πλάγια.

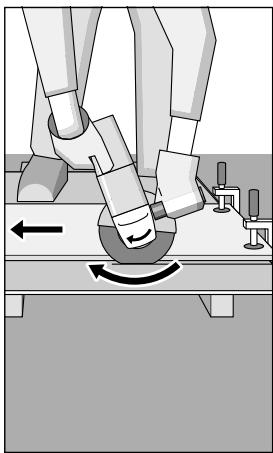

Η κατεύθυνση προς την οποία διεξαγεται η κοπή είναι σημαντική.

Το μηχάνημα πρέπει να εργάζεται πάντοτε αντίστροφα· γι' αυτό μην οδηγείτε το μηχάνημα προς την άλλη κατεύθυνση! Διαφορετικά υπάρχει κίνδυνος να πεταχτεί ανεξέλεγκτα εκτός τομής.

Για να κόψετε διατομές (προφίλ) ή τετράγωνους σωλήνες αρχίστε καλύτερα στην πλευρά που έχει τη μικρότερη διατομή.

Κοπή πετρωμάτων

■ Το μηχάνημα επιτρέπεται να χρησιμοποιείται για ξηρή κοπή/ξηρή λείανση.

Χρησιμοποιήστε καλύτερα διαμαντόδισκο κοπής. Για να αποφύγετε ασφαλώς τις στρεβλώσεις χρησιμοποιήστε το συρόμενο οδηγό 17 με ειδική προστατευτική καλύπτρα αναρρόφησης.

Χρησιμοποιείτε το μηχάνημα πάντοτε με μια αναρρόφηση σκόνης. Χρησιμοποιείτε επίσης προσωπίδα προστασίας από σκόνη.

Ο απορροφητήρας πρέπει να είναι εγκριμένος για σκόνη πετρωμάτων.

Η Bosch προσφέρει κατάλληλους απορροφητήρες. Θέστε το μηχάνημα σε λειτουργία και τοποθετήστε το με το μπροστινό μέρος του συρόμενου οδηγού κοπής στο υπό κατεργασία τεμάχιο.

Εργάζεσθε με μέτρια προώθηση, κατάλληλη για το υπό κατεργασία υλικό (εικόνα).

Κατά την κοπή ιδιαίτερα σκληρών υπό κατεργασία υλικών, π. χ. σκυροδέματος που περιέχει πολλά χαλίκια, ο διαμαντόδισκος κοπής μπορεί να υπερθερμανθεί και να υποστεί βλάβη. Σαφής ένδειξη γι' αυτό είναι ένας μαζί με το διαμαντόδισκο κοπής περιστρεφόμενος στέφανος σπινθηρισμού.

Σ' αυτήν την περίπτωση διακόψτε την κοπή και αφήστε το διαμαντόδισκο κοπής να περιστραφεί λίγη ώρα χωρίς φορτίο και υπό το μέγιστο αριθμό στροφών για να κρυώσει.

Αισθητά ελαττωμένη πρόοδος κατά την εργασία και περιστρεφόμενος στέφανος σπινθηρισμού αποτελούν ενδείξεις της άμβλυνσης του διαμαντόδισκου κοπής. Με σύντομες τομές σ' ένα λειαντικό υλικό (π. χ. ασβεστόλιθο) μπορείτε να τον επανατροχίσετε.

Συντήρηση και καθαρισμός

■ Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.

Διατηρείτε το μηχάνημα και τις σχισμές αερισμού πάντα καθαρές.

Κατά την κατεργασία μετάλλων υπό εξαιρετικά δυσμενείς συνθήκες εργασίας μπορεί να κατακαθίσει αγώγιμη σκόνη στο εσωτερικό του μηχανήματος. Η προστατευτική μόνωση του μηχανήματος μπορεί να επηρεαστεί αρνητικά. Σ' αυτές τις περιπτώσεις συνιστάται η χρήση μια μόνιμης εγκατάστασης αναρρόφησης σκόνης, ο συχνός καθαρισμός των σχισμών αερισμού με πεπιεσμένο αέρα και η σύνδεση εν σειρά ενός αυτόματου διακόπτη διαρροής.

Αν παρόλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου σταματήσει κάποτε το μηχάνημα, τότε η επισκευή του πρέπει να ανατεθεί σ' ένα εξουσιοδοτημένο συνεργείο ηλεκτρικών μηχανημάτων της Bosch.

Οταν ζητάτε πληροφορίες και όταν παραγγέλλετε ανταλλακτικά, παρακαλούμε να αναφέρετε οπωσδήποτε το 10ψήφιο κωδικό αριθμό που υπάρχει στην πινακίδα κατασκευαστή!

Προστασία περιβάλλοντος

Ανακύκλωση πρώτων υλών αντί απόσυρση απορριμάτων

Το μηχάνημα, τα ειδικά εξαρτήματα και η συσκευασία θα πρέπει να αποσύρονται για επανεπεξεργασία με τρόπο φιλικό προς το περιβάλλον.

Αυτές οι οδηγίες χρήσης έχουν τυπωθεί σε ανακυκλωμένο χαρτί λευκασμένο χωρίς χλώριο.

Για την ανακύκλωση κατά είδος τα πλαστικά μέρη του μηχανήματος φέρουν ένα σχετικό χαρακτηρισμό.

Υπηρεσία εξυπηρέτησης πελατών

Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Robert Bosch A.E.

Κηφισσού 162

12131 Περιστέρι-Αθήνα

📞 [phone] KENTPO

📞 [phone] KENTPO

Fax....[phone]

Fax....[phone]

www.bosch.gr

ABZ Service A.E.

📞 [phone] SERVICE

Fax....[phone]

СЕ Δήλωση συμβατικότητας

Δηλούμε υπευθύνως ότι το προϊόν αυτό εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 50 144 σύμφωνα με τις διατάξεις των Οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ.

Dr. Egbert Schneider

Τηρούμε το δικαίωμα αλλαγών

Teknik veriler
