BRUKSANVISNING PWS 850 CE BOSCH

Spindellåsen 4 må kun aktiveres, när slibespindlen står stille!

Skrub-/skæreskive

Kontrollera din maskins artikelnummer. Handelsbeteckningarna för enskilda maskiner kan variera.
* Data gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och i landsspecifika utföranden kan dessa data avvika.

Varvtalsförval (Typ CE)

Material	Användning	Verktyg	Ratt
Plast	Polera	Lammullshätta	1
	Finslipa	Filtpolerskiva	1
Metall	Finslipa	Lumpskiva	1
	Färgborttagning	Slipblad	2–3
Trä, metall	Borsta, avrosta	Toppborste, slipblad	3
Metall, sten	Slipa	Slipskiva	4–6
Metall	Grovslipa	Grovslipskiva	6
Sten*	Kapa*	Kapskiva och styrläde	6

*För kapning av stenmaterial ska styrläde (tillbehör) alltid användas.

Ändamålsenlig användning

Maskinen är avsedd för kapning, grovbearbetning och borstning av arbetsstycken i metall- och sten utan vattentillförsel. Vid kapning av sten ska styrsläde användas.

För maskiner med elektronisk styrning: Med godkända slipverktyg kan maskinen även användas för slipning och polering.

Ljud-/vibrationsdata

Mätvärdena har tagits fram baserande på EN 50 144.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 88 dB (A); ljudeffektnivå 101 dB (A). Använd hörselskydd!

Den beräknade accelerationen är i typiska fall 5,0 m/s ^2 .

Vid användning av vibrationsdämpande stödhandtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5 m/s ^2 .

Maskinens komponenter

1 Strömställare Till/Från
2 Ställratt varvtalsförval (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
3 Stödhandtag
4 Spindellåsknapp
5 Slispindel
6 Sprängskydd
7 Spännarm
8 Stödfläns (med M 14-slippindel med O-ring)
9 Slip-/kapskiva*
10 Spännmutter
11 Snabbspännmutter SDS-clic (för M 14-slipspindel)*
12 Handskydd*
13 Gummisliprondell*
14 Slipblad*
15 Rundmutter*
16 Toppborste*
17 Styrsläde med utsugningshuv*
18 Diamantkapskiva*
19 Stödfläns M 10

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Säkerhetsåtgärder

För att riskfritt kunna använda maskinen bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i säkerhetsanvisningarna. Dessutom ska allmänna säkerhetsanvisningarna i bifogat häfte följas. Låt en fackman instruera dig i maskinens användning.

■ Använd skyddsglasögon och hörselskydd.
Bär för din säkerhet även annan skyddsutrustning som t. ex. skyddshandskar, kraftiga skor, hjälm och förkläde.
■ Damm som uppstår under arbetet kan vara hälsovådligt, brännbart eller explosivt. Därför ska lämpliga skyddsåtgärder vidtas.
Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lämplig damm-/spånutsugning och dammfiltermask.
Lättmetalldamm kan brinna eller explodera. Håll alltid arbetsplatsen ren då materialblandningar är särskilt farliga.
■ Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen får absolut inte användas med defekt sladd.
Elverktyg som används utomhus ska anslutas via jordfelsbrytare (FI) med max. 30 mA utlösningssström. Elverktyget får inte användas vid regn eller väta.
■ Håll i maskinen med båda händerna under arbetet och se till att du står stadigt.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
■ Dra alltid kabeln bakåt från maskinen.
■ Innan maskinen läggs bort ska den vara från-kopplad och ha stannat helt.
■ Vid strömavbrott eller när nätkontakten från-kopplas, lås genast upp strömställaren Till/Från och ställ den i läget Från. Härvid undviks okontrollerad återstart.
■ Maskinen får användas endast för torrkapning/torrslipning.
- Vid alla arbeten med maskinen måste stödhandtaget 3 vara monterat.

Håll tag i elverktyget endast i isolerade grepp när arbeten utförs på platser där verktyget kan komma i kontakt med dolda ledningar eller skada egen nätsladd.
Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning som sedan kan leda till elektriskt slag.
■ Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag.
Kontakt med elledningar kan förorsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador eller elektriskt slag.
Vid arbeten med slip- eller kapskivor måste språngskyddet 6 vara monterat. Vid arbeten med gummisliprondellen 13 eller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör).
■ Vid slipning av sten ska dammutsugning användas. Dammsugaren måste vara godkänd för uppsugning av stendamm. Vid kapning av sten måste styrsläde användas.
■ Asbesthaltigt material får inte bearbetas.
■ Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal.
■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.
■ Skydda slipverktygen mot slag, stötar och fett.
■ Maskinen ska vara tillslagen när den förs mot arbetsstycket.
■ Håll händerna borta från roterande slipverktyg.
■ Kontrollera rotationsriktningen. Håll alltid maskinen så att gnistorna och slipdammet förs bort från kroppen.
Vid slipning av metall uppstår gnistor. Se upp att personer inte skadas. Brandrisk föreligger och därför får inga brännbara material förvaras i närheten (inom gnistområdet).
■ Var försiktig vid spårfräsning t. ex. i bärande väggar: se hänvisning till statisk konstruktionsberäkning.

■ Om kapskivan tillfälligt blockerar, kommer maskinens höga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stäng genast av maskinen.
■ Beakta slipskivornas dimensioner. Centrumhålet måste passa exakt till stödflänsen 8 (M 14), 19 (M 10). Reducerstycken eller adaptrar får inte användas.
■ Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan.
■ Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget.
■ Varning! Slipkroppen roterar efter frånkoppling en stund innan den stannar.
■ Maskinen får inte spännas fast i skruvstäd.
■ Låt aldrig barn hantera maskinen.
■ Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används.

Spår i bärande väggar ska uppfylla kraven enligt DIN 1053 del 1 eller tillämpliga föreskrifter i aktuellt land.

Dessa föreskrifter ska absolut beaktas. Rådfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet påbörjas.

Så här monteras skyddsutrustningen

■ Dra ut stickpropen innan åtgärder utförs på maskinen.

Sprängskydd

- Vid arbeten med slip- eller kapskivor måste sprängskyddet 6 vara monterat.

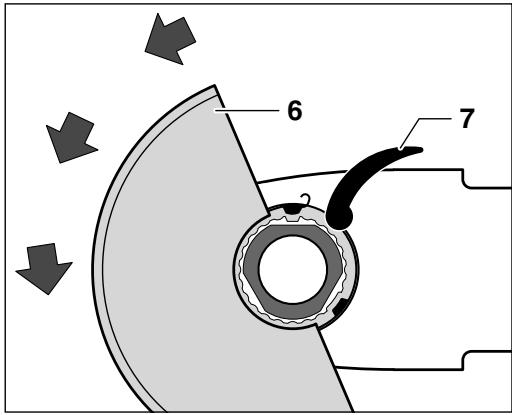

Öppna spännarmen 7.

Montera sprängskyddet 6 enligt bild på maskinhuvudets spindelhals. Sprängskyddets nockar måste ligga mot respektive urtag på spindelhalsen.

6 7

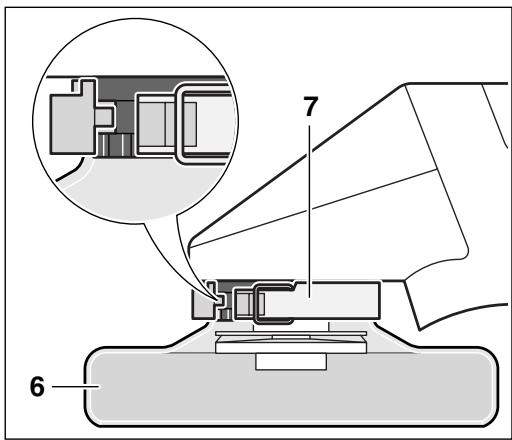

Tryck upp sprängskyddet på spindelhalsen tills skyddets ansats ligger mot maskinens fläns och kodnockarna griper in i runtomspåret på spindelhalsen.

Vrid sprängskyddet 6 moturs till önskat läge (arbetsläge).

Ställ in sprängskyddet 6 så att gnistor inte sprutas mot användaren.

Märk: Kodklacken på sprängskyddet 6 säkerställer att endast det sprängskydd kan monteras som passar till respektive maskintyp.

Demontering i omvänd ordningsföljd.

Stödhandtag

- Vid alla arbeten med maskinen måste stödhandtaget 3 vara monterat.

Skruva fast stödhandtaget 3 alltefter valt arbets-sätt antingen på höger eller vänster sida om maskinhuvudet.

Vibrationsdämpande stödhandtag

VIBRATION CONTROL

Det vibrationsdämpande stödhandtaget leder till vibrationssnålt och sålunda bekvämare och säkrare arbete.

Det är inte tillåtet att göra ändringar på stödhandtaget.

Skadat stödhandtag får inte längre användas.

Handskydd

Vid arbeten med gummisliprondellen 13 eller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Handskyddet 12 fästs in med stödhandtaget 3.

Montering av slipverktyg

■ Dra ut stickpropen innan åtgärder utförs på maskinen.

Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal.

Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

■ Rengör slipspindeln och alla delar som ska monteras. För inspänning och lossning av slipverktyg blockera slipspindeln 5 med spindellåsknappen 4.

Påverka spindellåsknappen 4 endast när slipspindeln står stilla!

Grovslip-/kapskiva

Beakta slipskivornas dimensioner. Centrumhålet måste passa exakt till stödflänsen 8 (M 14), 19 (M 10). Reducerstycken eller adaptrar får inte användas.

Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) överensstämmer.

För montage se bildsidan.

Skruva på spännmuttern 10 och dra fast den med tvåstiftsnyckeln (se avsnitt "Snabbspännmutter").

8

Stödfläns för slip- spindel M 14

På stödflänsen 8 har en O-ring placerats kring centrerflänsen (plastdetalj).

Saknas O-ringen eller är den skadad ska den ovillkorligen ersättas (artikelnr 1 600 210 039) innan stödflänsen 8 monteras.

BOSCH 19

Stödfläns för slip- spindel M 10

Båda sidorna på stödflänsen 19 kan användas. För diamantkapskivor måste den vridas om 180° innan den sätts på slippindeln 5.

Diamantkapskivans centrumhål (∅ 20 mm) måste utan spel passa mot centrerklacken på stödflänsen 19.

Reducerstycken eller adaptrar får inte användas.

Efter montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget är korrekt monterat och att det kan rotera fritt.

Lamellslipskiva (slipmoppsrondell)

(för M 14-slispindel)

Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Placera specialstödflänsen 8 (tillbehör, artikelnr. 2 605 703 028) och lamellslipskivan på slipspindeln 5. Skruva på spännmuttern 10 och dra fast den med tvåstiftsnyckeln.

Gummisliprondell 13

Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 12 monteras.

För montage se bildsidan.

Skruva på rundmuttern 15 och dra fast den med tvåstiftsnyckeln.

Toppborste 16/skivborste

(för M 14-slispindel)

Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 12 monteras.

Slipverktyget ska kunna skruvas så långt in på slipspindeln 5 att den vid slipspindelgängans slut ligger stadigt mot slipspindelflänsen. Dra kraftigt fast med U-nyckeln.

(för M 14-slipspindel)

I stället för spännmutter 10 kan snabbspännmutter 11 (tillbehör) användas. Slipverktygen kan i detta fall monteras utan verktyg.

Snabbspännmuttern 11 får användas endast för grovslip- och kapskivor.

Använd endast felfri, oskadad snabbspänn- mutter 11.

Kontrollera vid påskruvning att sidan med text inte är riktad mot slipskivan; pilen måste peka mot indexmärket 20.

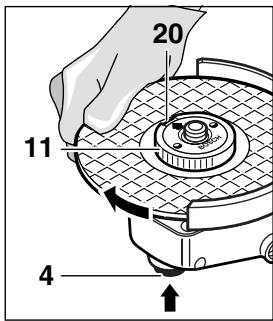

20 11 4

Blockera slipspindeln med spindellåsknappen 4. Dra fast snabbspännmuttern genom att kraftigt vrida runt slipskivan medurs.

4

En korrekt monterad och oskadad snabb-spännmutter kan lossas för hand när räfflade ringen vrids moturs.

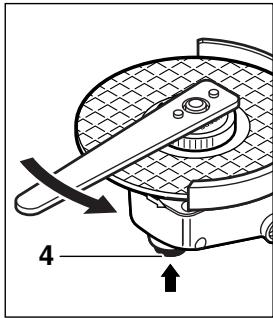

En hårtsittande snabbspännmutter ska lossas med tvåstiftsnyckeln, använd aldrig en tång. Lägg an tvåstiftsnyckeln som bilden visar.

Godkända slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan användas.

Använda slipverktygs tillåtna varvtal [r/min] resp periferihastighet [m/s] måste åtminstone motsvara data i tabellen.

Kontrollera därför alltid godkända varvtal/periferihastigheter som anges på slipverktygets etikett.

	max. [mm]		[mm]	[r/min]	[m/s]
	D	b	d
	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
b:	125	6	22,2	11 000	80
—D—	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Start

Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V.

In-/urkoppling

Skjut strömställaren Till/Från 1 framåt för att starta maskinen.

För låsning tryck framtill ner strömställaren Till/ Från 1 tills den snäpper fast.

För urkoppling av maskinen släpp strömstäl- laren Till/Från 1 resp tryck ned baktill.

Provkörning!

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.

Konstantelektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även under belastning och garanterar sålunda en jämn arbetseffekt.

Överbelastningsskydd (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vid överbelastning stannar motorn. Avlasta omedelbart maskinen och låt den för avkylning gå på högsta tomgångsvarvtal ca. 30 sekunder utan belastning.

Varvtalsförval (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Förvälj erforderligt varvtal med ställratt 2 enligt tabellen som följer efter avsnittet "Godkända verktyg" (riktvärden).

Arbetsanvisningar

■ Spänn fast arbetsstycket om det till följd av sin egen vikt inte ligger stadigt.
■ Utsätt inte maskinen för så hög belastning att den stannar.
■ Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

Grovslipning

Med en ställvinkel mellan 30° och 40° uppnås optimalt resultat vid grovslipning. När maskinen förs med lätt tryck fram och tillbaka blir arbetsstycket inte för varmt, missfärgas inte och det uppstår inte heller några spår på ytan.

Använd aldrig kapskivor för grovslipning.

Lamellslipskiva (slipmoppsrondell)

Med lamellslipskivan (tillbehör) kan även välvda ytor och profiler (konturslipning) bearbetas.

Lamellslipskivorna har en betydligt längre brukstid än slipbladen, lägre ljudnivå och lägre sliptemperaturer.

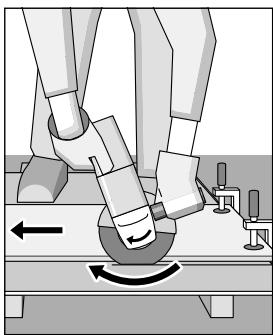

Kapslipning

Utför kapslipning utan tryck och utan att snedställa eller oscillera kapskivan. Kapslipa med måttlig och till aktuellt material anpassad matning.

Fränkopplade slipskivor får inte bromsas upp genom tryckbelastning från sidan.

Viktigt är att kapning sker i rätt riktning.

Maskinen ska alltid arbeta mot matnings- riktningen; maskinen får inte föras i motsatt riktning! I annat fall finns risk för att maskinen okontrollerat trycks ur skärspåret.

Vid kapning av profiler och fyrkantrör lägg an kapskivan vid minsta tvärsnittet.

■ Maskinen får användas endast för torrkapning/torrslipning.

Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrsläden 17 med speciell utsugningshuv.

Arbeta endast med dammutsugning. Använd dessutom andningsskydd med dammfilter.

Dammsugaren måste vara godkänd för utsugning av stendamm.

Bosch erbjuder lämpliga dammsugare.

Slå på maskinen och lägg an styrslädens främre parti mot arbetsstycket.

Mata fram maskinen med måttlig och till aktuellt material anpassad hastighet (bild).

Vid kapning av mycket hårt material t. ex. betong med hög kiselhalt kan diamantkapskivan överhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans är ett tydligt tecken på överhettning.

Avbryt i detta fall kapningen och låt diamant-kapskivan avkylas genom att låta den en kort stund gå på tomgång utan belastning.

Tydligt nedsatt arbetsprestation och en cirkulerande gnistkrans är tecken på att diamant-kapskivan avtrubbats. Genom korta snitt i abrasivt material (t. ex. kalksten) kan skivan åter skärpas.

Underhåll och rengöring

■ Dra ut stickpropen innan åtgärder utförs på maskinen.

Håll maskinen och ventilationsöppningarna rena för bra och säkert arbete.

Under extrema arbetsförhållanden kan vid bearbetning av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan påverka maskinens skyddsisolering. Vi rekommenderar i sådana fall att använda ett fast installerat utsugningssystem, ofta renblåsa ventilationsöppningarna och förkoppla en jordfelsbrytare (FI).

Om i produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 siffror.

Miljöhänsyn

Återvinning i stället för avfallshantering

Maskin, tillbehör och förpackning kan återvinnas.

Denna bruksanvisning är tryckt på klorfritt returpapper.

För att underlätta sortering vid återvinning är plastdelarna markerade.

Service och kundtjänst

En sprängskiss och informationer om reserv- delar lämnas under: www.bosch-pt.com

📞 [phone]

Fax....[phone]

CE Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50 144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider

Ändringar förbehålles

Tekniske data

Vinkelsliper		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opptatt effekt *	[W]	700	720	720	720
Avgitt effekt *	[W]	390	400	400	400
Tomgangsturtall	[min ^-1 ]	11 000	11 000	11 000	11 000
Slipeskive-diameter, max.	[mm]	115/125	100	115	125
Slipespindelgjenge		M 14	M 10	M 14	M 14
Konstant-elektronikk		–	–	–	–
Turtallforvalg		–	–	–	–
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliper		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opptatt effekt *	[W]	720	800	850	900
Avgitt effekt *	[W]	400	420	430	440
Tomgangsturtall	[min ^-1 ]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Slipeskive-diameter, max.	[mm]	115/125	125	125	125
Slipespindelgjenge		M 14	M 14	M 14	M 14
Konstant-elektronikk		–	●	●	●
Turtallforvalg		–	●	●	●
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Spindellåsetast 4 må kun trykkes när slipe-spindelen står stille!

Slipe-/kutteskive

Ta hensyn til slipeskivenes mål. Hullets diameter må passe sammen med feste-flensen 8 (M 14), 19 (M 10). Ikke bruk overgangsdeler eller adaptere.

Ved bruk av en diamant-kutteskive må det passes på at dreieretningspilen på diamant-kutteskiven og dreieretningen til maskinen (dreieretningspil på maskinhodet) stemmer overens.

Montering se bildesiden.

Skru spennmutter 10 på og trekk til med hakenøkkelen (se avsnittet «Hurtigspennmutter»).

8

Festeflens for sli- pespindel M 14

I festeflens 8 er det satt inn en O-ring (kunststoffdel) rundt sentreringskanten.
